Пристрій збору та обробки інформації в автоматизованій системі керування повітряним рухом

Завантажити PDF файл.

Формула / Реферат

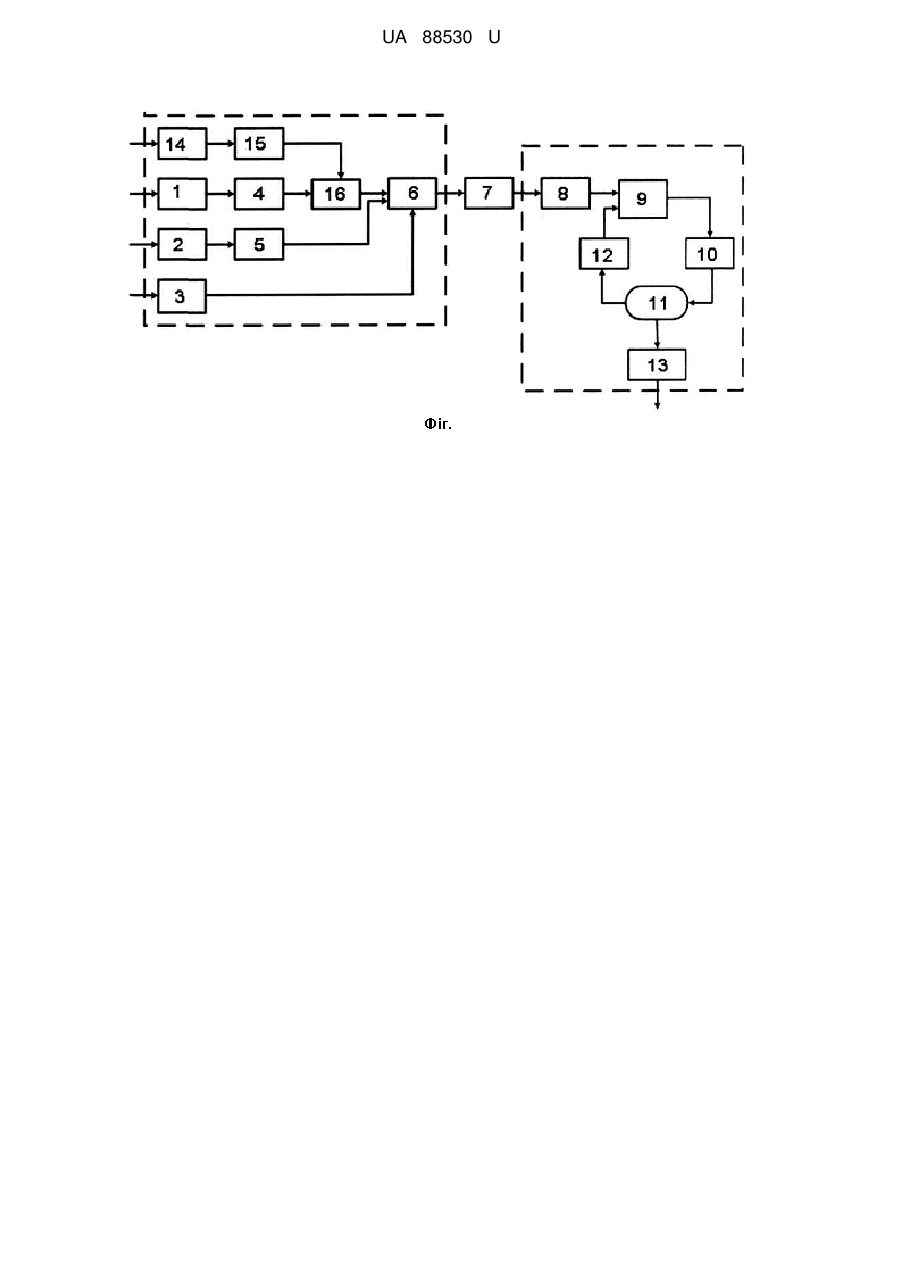

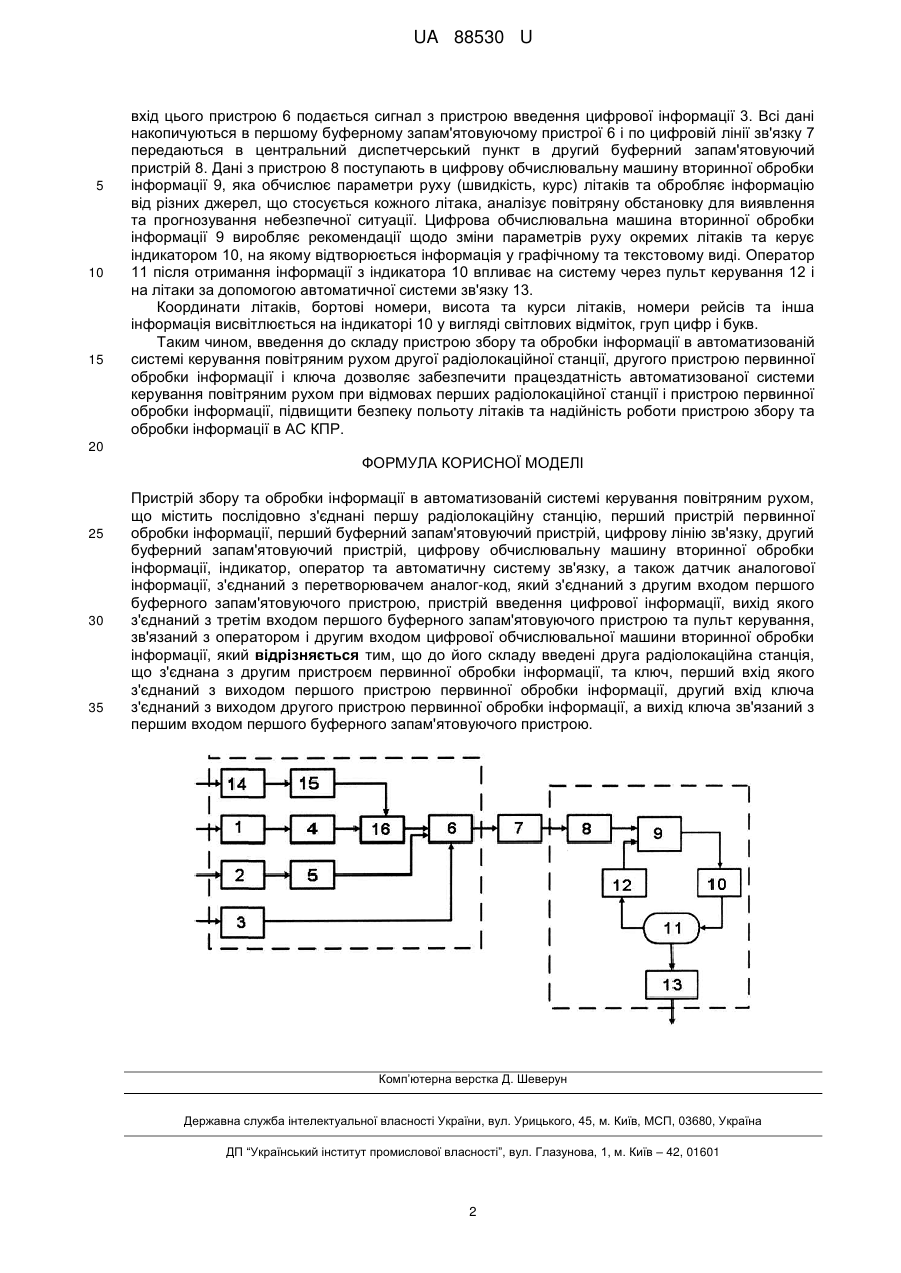

Пристрій збору та обробки інформації в автоматизованій системі керування повітряним рухом, що містить послідовно з'єднані першу радіолокаційну станцію, перший пристрій первинної обробки інформації, перший буферний запам'ятовуючий пристрій, цифрову лінію зв'язку, другий буферний запам'ятовуючий пристрій, цифрову обчислювальну машину вторинної обробки інформації, індикатор, оператор та автоматичну систему зв'язку, а також датчик аналогової інформації, з'єднаний з перетворювачем аналог-код, який з'єднаний з другим входом першого буферного запам'ятовуючого пристрою, пристрій введення цифрової інформації, вихід якого з'єднаний з третім входом першого буферного запам'ятовуючого пристрою та пульт керування, зв'язаний з оператором і другим входом цифрової обчислювальної машини вторинної обробки інформації, який відрізняється тим, що до його складу введені друга радіолокаційна станція, що з'єднана з другим пристроєм первинної обробки інформації, та ключ, перший вхід якого з'єднаний з виходом першого пристрою первинної обробки інформації, другий вхід ключа з'єднаний з виходом другого пристрою первинної обробки інформації, а вихід ключа зв'язаний з першим входом першого буферного запам'ятовуючого пристрою.

Текст

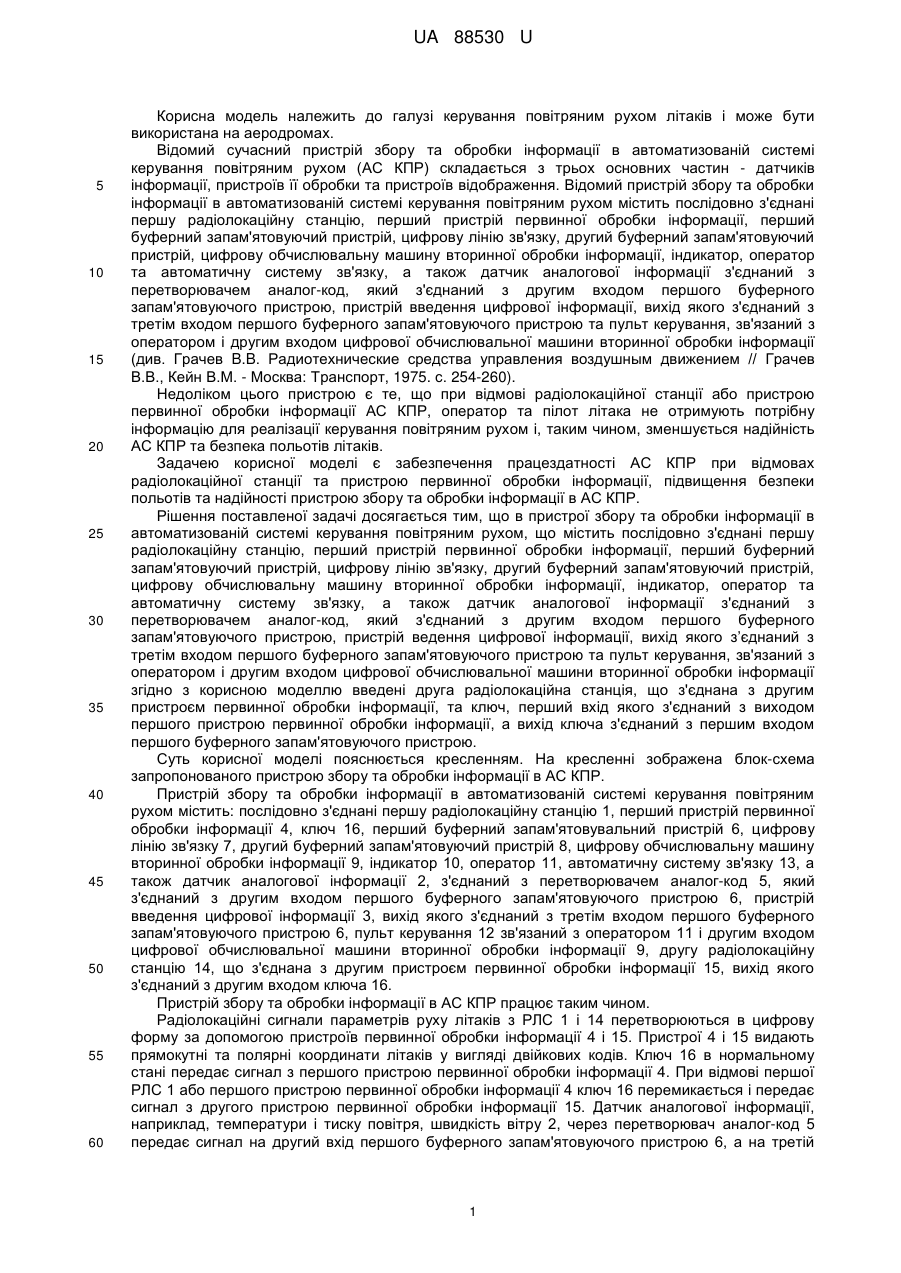

Реферат: Пристрій збору та обробки інформації в автоматизованій системі керування повітряним рухом, містить послідовно з'єднані першу радіолокаційну станцію, перший пристрій первинної обробки інформації, перший буферний запам'ятовуючий пристрій, цифрову лінію зв'язку, другий буферний запам'ятовуючий пристрій, цифрову обчислювальну машину вторинної обробки інформації, індикатор, оператор та автоматичну систему зв'язку, а також датчик аналогової інформації, з'єднаний з перетворювачем аналог-код, який з'єднаний з другим входом першого буферного запам'ятовуючого пристрою, пристрій введення цифрової інформації, вихід якого з'єднаний з третім входом першого буферного запам'ятовуючого пристрою та пульт керування, зв'язаний з оператором і другим входом цифрової обчислювальної машини вторинної обробки інформації. До його складу введені друга радіолокаційна станція, що з'єднана з другим пристроєм первинної обробки інформації, та ключ, перший вхід якого з'єднаний з виходом першого пристрою первинної обробки інформації, другий вхід ключа з'єднаний з виходом другого пристрою первинної обробки інформації, а вихід ключа зв'язаний з першим входом першого буферного запам'ятовуючого пристрою. UA 88530 U (54) ПРИСТРІЙ ЗБОРУ ТА ОБРОБКИ ІНФОРМАЦІЇ В АВТОМАТИЗОВАНІЙ СИСТЕМІ КЕРУВАННЯ ПОВІТРЯНИМ РУХОМ UA 88530 U UA 88530 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі керування повітряним рухом літаків і може бути використана на аеродромах. Відомий сучасний пристрій збору та обробки інформації в автоматизованій системі керування повітряним рухом (АС КПР) складається з трьох основних частин - датчиків інформації, пристроїв її обробки та пристроїв відображення. Відомий пристрій збору та обробки інформації в автоматизованій системі керування повітряним рухом містить послідовно з'єднані першу радіолокаційну станцію, перший пристрій первинної обробки інформації, перший буферний запам'ятовуючий пристрій, цифрову лінію зв'язку, другий буферний запам'ятовуючий пристрій, цифрову обчислювальну машину вторинної обробки інформації, індикатор, оператор та автоматичну систему зв'язку, а також датчик аналогової інформації з'єднаний з перетворювачем аналог-код, який з'єднаний з другим входом першого буферного запам'ятовуючого пристрою, пристрій введення цифрової інформації, вихід якого з'єднаний з третім входом першого буферного запам'ятовуючого пристрою та пульт керування, зв'язаний з оператором і другим входом цифрової обчислювальної машини вторинної обробки інформації (див. Грачев B.B. Радиотехнические средства управления воздушным движением // Грачев В.В., Кейн В.М. - Москва: Транспорт, 1975. с. 254-260). Недоліком цього пристрою є те, що при відмові радіолокаційної станції або пристрою первинної обробки інформації АС КПР, оператор та пілот літака не отримують потрібну інформацію для реалізації керування повітряним рухом і, таким чином, зменшується надійність АС КПР та безпека польотів літаків. Задачею корисної моделі є забезпечення працездатності АС КПР при відмовах радіолокаційної станції та пристрою первинної обробки інформації, підвищення безпеки польотів та надійності пристрою збору та обробки інформації в АС КПР. Рішення поставленої задачі досягається тим, що в пристрої збору та обробки інформації в автоматизованій системі керування повітряним рухом, що містить послідовно з'єднані першу радіолокаційну станцію, перший пристрій первинної обробки інформації, перший буферний запам'ятовуючий пристрій, цифрову лінію зв'язку, другий буферний запам'ятовуючий пристрій, цифрову обчислювальну машину вторинної обробки інформації, індикатор, оператор та автоматичну систему зв'язку, а також датчик аналогової інформації з'єднаний з перетворювачем аналог-код, який з'єднаний з другим входом першого буферного запам'ятовуючого пристрою, пристрій ведення цифрової інформації, вихід якого з’єднаний з третім входом першого буферного запам'ятовуючого пристрою та пульт керування, зв'язаний з оператором і другим входом цифрової обчислювальної машини вторинної обробки інформації згідно з корисною моделлю введені друга радіолокаційна станція, що з'єднана з другим пристроєм первинної обробки інформації, та ключ, перший вхід якого з'єднаний з виходом першого пристрою первинної обробки інформації, а вихід ключа з'єднаний з першим входом першого буферного запам'ятовуючого пристрою. Суть корисної моделі пояснюється кресленням. На кресленні зображена блок-схема запропонованого пристрою збору та обробкиінформації в АС КПР. Пристрій збору та обробки інформації в автоматизованій системі керування повітряним рухом містить: послідовно з'єднані першу радіолокаційну станцію 1, перший пристрій первинної обробки інформації 4, ключ 16, перший буферний запам'ятовувальний пристрій 6, цифрову лінію зв'язку 7, другий буферний запам'ятовуючий пристрій 8, цифрову обчислювальну машину вторинної обробки інформації 9, індикатор 10, оператор 11, автоматичну систему зв'язку 13, а також датчик аналогової інформації 2, з'єднаний з перетворювачем аналог-код 5, який з'єднаний з другим входом першого буферного запам'ятовуючого пристрою 6, пристрій введення цифрової інформації 3, вихід якого з'єднаний з третім входом першого буферного запам'ятовуючого пристрою 6, пульт керування 12 зв'язаний з оператором 11 і другим входом цифрової обчислювальної машини вторинної обробки інформації 9, другу радіолокаційну станцію 14, що з'єднана з другим пристроєм первинної обробки інформації 15, вихід якого з'єднаний з другим входом ключа 16. Пристрій збору та обробки інформації в АС КПР працює таким чином. Радіолокаційні сигнали параметрів руху літаків з РЛС 1 і 14 перетворюються в цифрову форму за допомогою пристроїв первинної обробки інформації 4 і 15. Пристрої 4 і 15 видають прямокутні та полярні координати літаків у вигляді двійкових кодів. Ключ 16 в нормальному стані передає сигнал з першого пристрою первинної обробки інформації 4. При відмові першої РЛС 1 або першого пристрою первинної обробки інформації 4 ключ 16 перемикається і передає сигнал з другого пристрою первинної обробки інформації 15. Датчик аналогової інформації, наприклад, температури і тиску повітря, швидкість вітру 2, через перетворювач аналог-код 5 передає сигнал на другий вхід першого буферного запам'ятовуючого пристрою 6, а на третій 1 UA 88530 U 5 10 15 вхід цього пристрою 6 подається сигнал з пристрою введення цифрової інформації 3. Всі дані накопичуються в першому буферному запам'ятовуючому пристрої 6 і по цифровій лінії зв'язку 7 передаються в центральний диспетчерський пункт в другий буферний запам'ятовуючий пристрій 8. Дані з пристрою 8 поступають в цифрову обчислювальну машину вторинної обробки інформації 9, яка обчислює параметри руху (швидкість, курс) літаків та обробляє інформацію від різних джерел, що стосується кожного літака, аналізує повітряну обстановку для виявлення та прогнозування небезпечної ситуації. Цифрова обчислювальна машина вторинної обробки інформації 9 виробляє рекомендації щодо зміни параметрів руху окремих літаків та керує індикатором 10, на якому відтворюється інформація у графічному та текстовому виді. Оператор 11 після отримання інформації з індикатора 10 впливає на систему через пульт керування 12 і на літаки за допомогою автоматичної системи зв'язку 13. Координати літаків, бортові номери, висота та курси літаків, номери рейсів та інша інформація висвітлюється на індикаторі 10 у вигляді світлових відміток, груп цифр і букв. Таким чином, введення до складу пристрою збору та обробки інформації в автоматизованій системі керування повітряним рухом другої радіолокаційної станції, другого пристрою первинної обробки інформації і ключа дозволяє забезпечити працездатність автоматизованої системи керування повітряним рухом при відмовах перших радіолокаційної станції і пристрою первинної обробки інформації, підвищити безпеку польоту літаків та надійність роботи пристрою збору та обробки інформації в АС КПР. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій збору та обробки інформації в автоматизованій системі керування повітряним рухом, що містить послідовно з'єднані першу радіолокаційну станцію, перший пристрій первинної обробки інформації, перший буферний запам'ятовуючий пристрій, цифрову лінію зв'язку, другий буферний запам'ятовуючий пристрій, цифрову обчислювальну машину вторинної обробки інформації, індикатор, оператор та автоматичну систему зв'язку, а також датчик аналогової інформації, з'єднаний з перетворювачем аналог-код, який з'єднаний з другим входом першого буферного запам'ятовуючого пристрою, пристрій введення цифрової інформації, вихід якого з'єднаний з третім входом першого буферного запам'ятовуючого пристрою та пульт керування, зв'язаний з оператором і другим входом цифрової обчислювальної машини вторинної обробки інформації, який відрізняється тим, що до його складу введені друга радіолокаційна станція, що з'єднана з другим пристроєм первинної обробки інформації, та ключ, перший вхід якого з'єднаний з виходом першого пристрою первинної обробки інформації, другий вхід ключа з'єднаний з виходом другого пристрою первинної обробки інформації, а вихід ключа зв'язаний з першим входом першого буферного запам'ятовуючого пристрою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Symonov Volodymyr Fedorovych, Bandura Ivan Mykolaiovych

Автори російською

Симонов Владимир Федорович, Бандура Иван Николаевич

МПК / Мітки

МПК: G01S 13/91

Мітки: керування, обробки, системі, рухом, пристрій, інформації, автоматизований, повітряним, збору
