Пристрій для додаткового подання води в унітаз

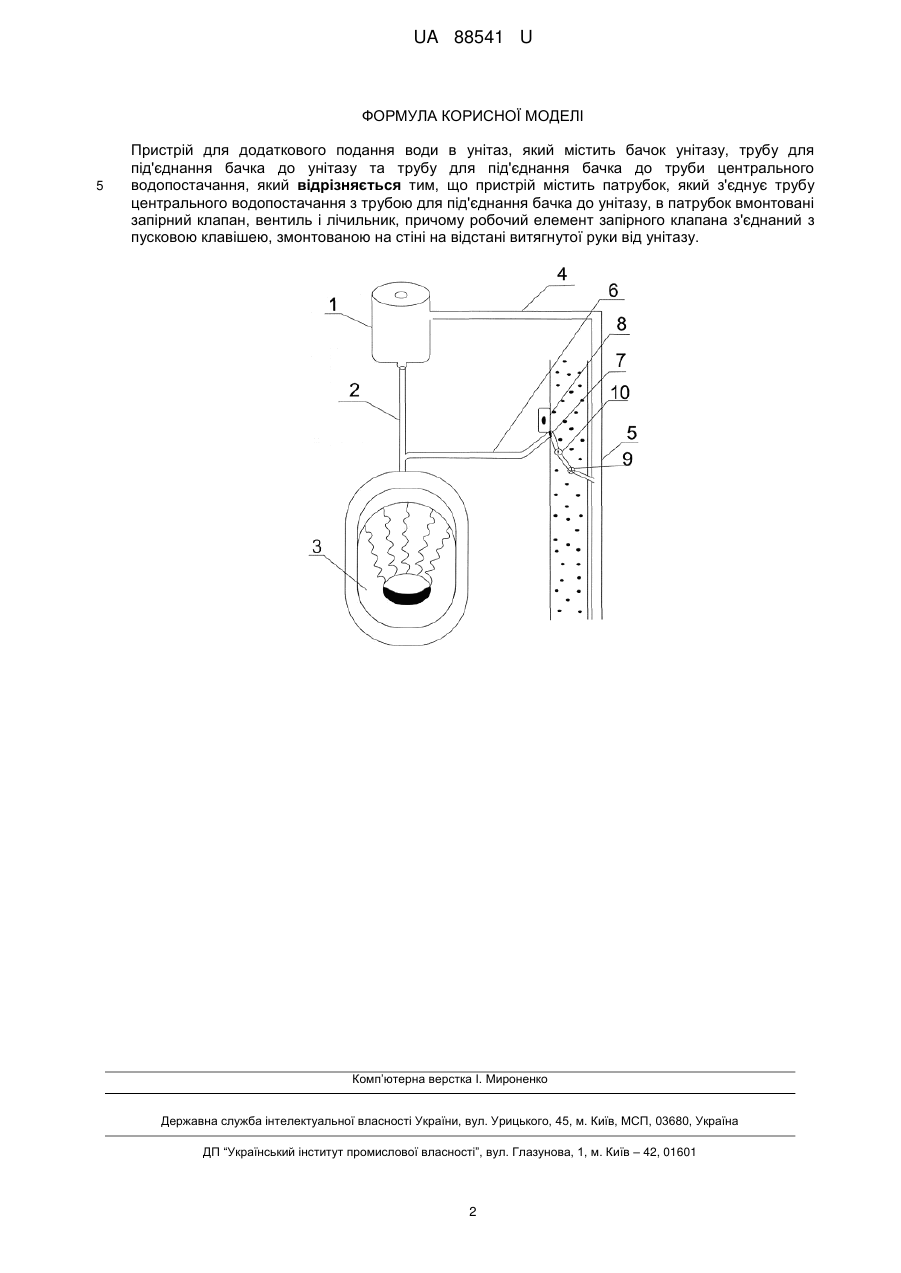

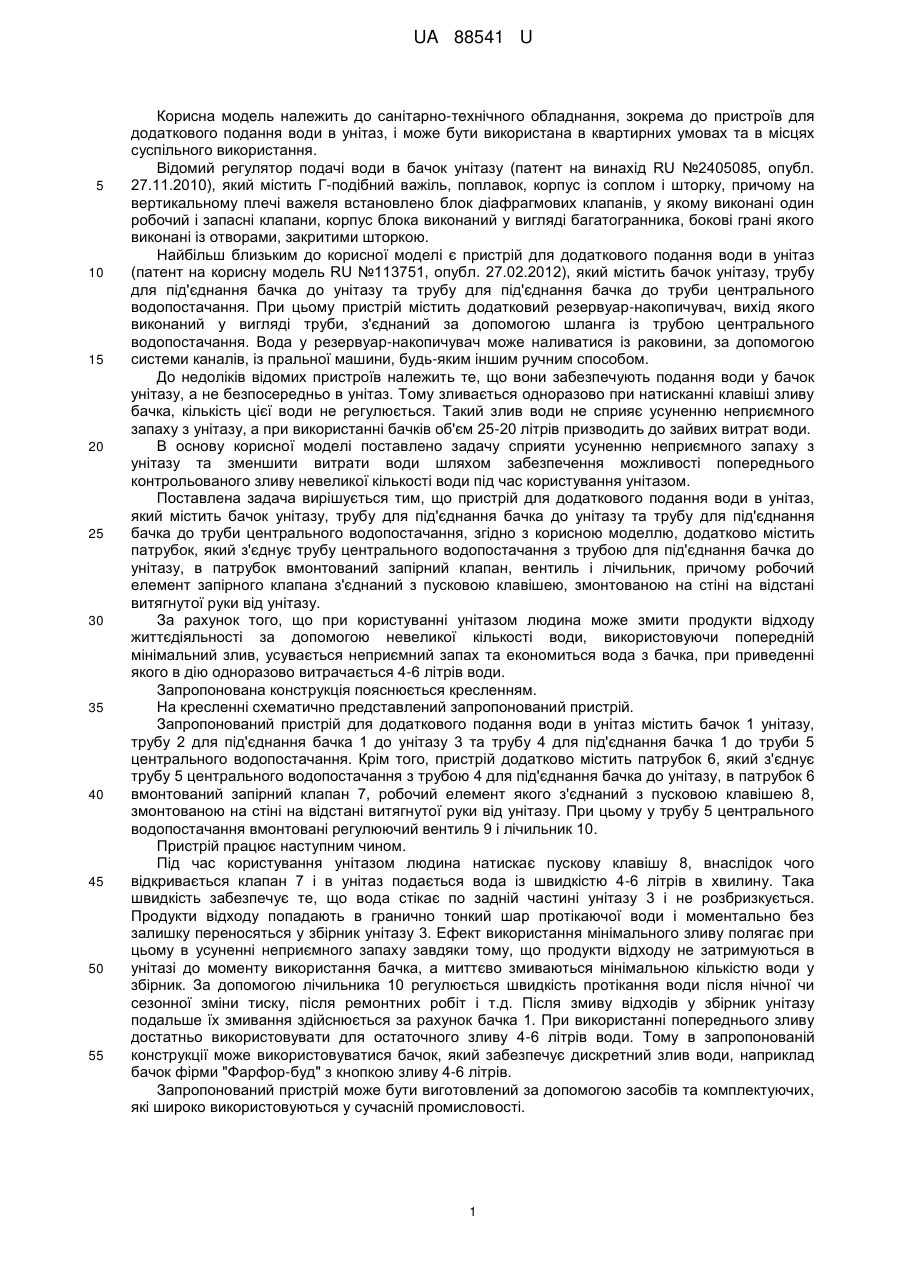

Реферат: Пристрій для додаткового подання води в унітаз містить бачок унітазу, трубу для під'єднання бачка до унітазу та трубу для під'єднання бачка до труби центрального водопостачання. При цьому пристрій містить патрубок, який з'єднує трубу центрального водопостачання з трубою для під'єднання бачка до унітазу, в патрубок вмонтовані запірний клапан, вентиль і лічильник, причому робочий елемент запірного клапана з'єднаний з пусковою клавішею, змонтованою на стіні на відстані витягнутої руки від унітазу. UA 88541 U (12) UA 88541 U UA 88541 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до санітарно-технічного обладнання, зокрема до пристроїв для додаткового подання води в унітаз, і може бути використана в квартирних умовах та в місцях суспільного використання. Відомий регулятор подачі води в бачок унітазу (патент на винахід RU №2405085, опубл. 27.11.2010), який містить Г-подібний важіль, поплавок, корпус із соплом і шторку, причому на вертикальному плечі важеля встановлено блок діафрагмових клапанів, у якому виконані один робочий і запасні клапани, корпус блока виконаний у вигляді багатогранника, бокові грані якого виконані із отворами, закритими шторкою. Найбільш близьким до корисної моделі є пристрій для додаткового подання води в унітаз (патент на корисну модель RU №113751, опубл. 27.02.2012), який містить бачок унітазу, трубу для під'єднання бачка до унітазу та трубу для під'єднання бачка до труби центрального водопостачання. При цьому пристрій містить додатковий резервуар-накопичувач, вихід якого виконаний у вигляді труби, з'єднаний за допомогою шланга із трубою центрального водопостачання. Вода у резервуар-накопичувач може наливатися із раковини, за допомогою системи каналів, із пральної машини, будь-яким іншим ручним способом. До недоліків відомих пристроїв належить те, що вони забезпечують подання води у бачок унітазу, а не безпосередньо в унітаз. Тому зливається одноразово при натисканні клавіші зливу бачка, кількість цієї води не регулюється. Такий злив води не сприяє усуненню неприємного запаху з унітазу, а при використанні бачків об'єм 25-20 літрів призводить до зайвих витрат води. В основу корисної моделі поставлено задачу сприяти усуненню неприємного запаху з унітазу та зменшити витрати води шляхом забезпечення можливості попереднього контрольованого зливу невеликої кількості води під час користування унітазом. Поставлена задача вирішується тим, що пристрій для додаткового подання води в унітаз, який містить бачок унітазу, трубу для під'єднання бачка до унітазу та трубу для під'єднання бачка до труби центрального водопостачання, згідно з корисною моделлю, додатково містить патрубок, який з'єднує трубу центрального водопостачання з трубою для під'єднання бачка до унітазу, в патрубок вмонтований запірний клапан, вентиль і лічильник, причому робочий елемент запірного клапана з'єднаний з пусковою клавішею, змонтованою на стіні на відстані витягнутої руки від унітазу. За рахунок того, що при користуванні унітазом людина може змити продукти відходу життєдіяльності за допомогою невеликої кількості води, використовуючи попередній мінімальний злив, усувається неприємний запах та економиться вода з бачка, при приведенні якого в дію одноразово витрачається 4-6 літрів води. Запропонована конструкція пояснюється кресленням. На кресленні схематично представлений запропонований пристрій. Запропонований пристрій для додаткового подання води в унітаз містить бачок 1 унітазу, трубу 2 для під'єднання бачка 1 до унітазу 3 та трубу 4 для під'єднання бачка 1 до труби 5 центрального водопостачання. Крім того, пристрій додатково містить патрубок 6, який з'єднує трубу 5 центрального водопостачання з трубою 4 для під'єднання бачка до унітазу, в патрубок 6 вмонтований запірний клапан 7, робочий елемент якого з'єднаний з пусковою клавішею 8, змонтованою на стіні на відстані витягнутої руки від унітазу. При цьому у трубу 5 центрального водопостачання вмонтовані регулюючий вентиль 9 і лічильник 10. Пристрій працює наступним чином. Під час користування унітазом людина натискає пускову клавішу 8, внаслідок чого відкривається клапан 7 і в унітаз подається вода із швидкістю 4-6 літрів в хвилину. Така швидкість забезпечує те, що вода стікає по задній частині унітазу 3 і не розбризкується. Продукти відходу попадають в гранично тонкий шар протікаючої води і моментально без залишку переносяться у збірник унітазу 3. Ефект використання мінімального зливу полягає при цьому в усуненні неприємного запаху завдяки тому, що продукти відходу не затримуються в унітазі до моменту використання бачка, а миттєво змиваються мінімальною кількістю води у збірник. За допомогою лічильника 10 регулюється швидкість протікання води після нічної чи сезонної зміни тиску, після ремонтних робіт і т.д. Після змиву відходів у збірник унітазу подальше їх змивання здійснюється за рахунок бачка 1. При використанні попереднього зливу достатньо використовувати для остаточного зливу 4-6 літрів води. Тому в запропонованій конструкції може використовуватися бачок, який забезпечує дискретний злив води, наприклад бачок фірми "Фарфор-буд" з кнопкою зливу 4-6 літрів. Запропонований пристрій може бути виготовлений за допомогою засобів та комплектуючих, які широко використовуються у сучасній промисловості. 1 UA 88541 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для додаткового подання води в унітаз, який містить бачок унітазу, трубу для під'єднання бачка до унітазу та трубу для під'єднання бачка до труби центрального водопостачання, який відрізняється тим, що пристрій містить патрубок, який з'єднує трубу центрального водопостачання з трубою для під'єднання бачка до унітазу, в патрубок вмонтовані запірний клапан, вентиль і лічильник, причому робочий елемент запірного клапана з'єднаний з пусковою клавішею, змонтованою на стіні на відстані витягнутої руки від унітазу. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
