Теплиця

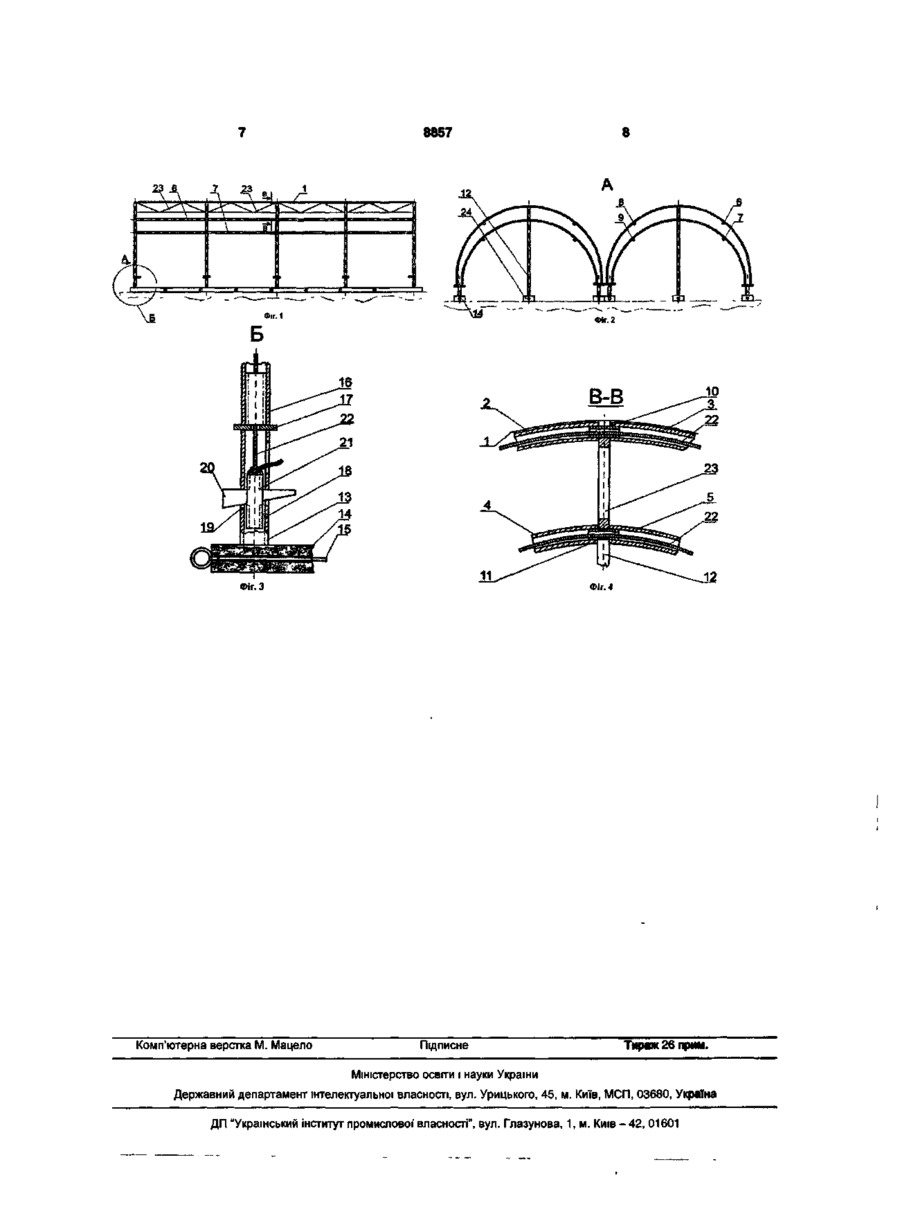

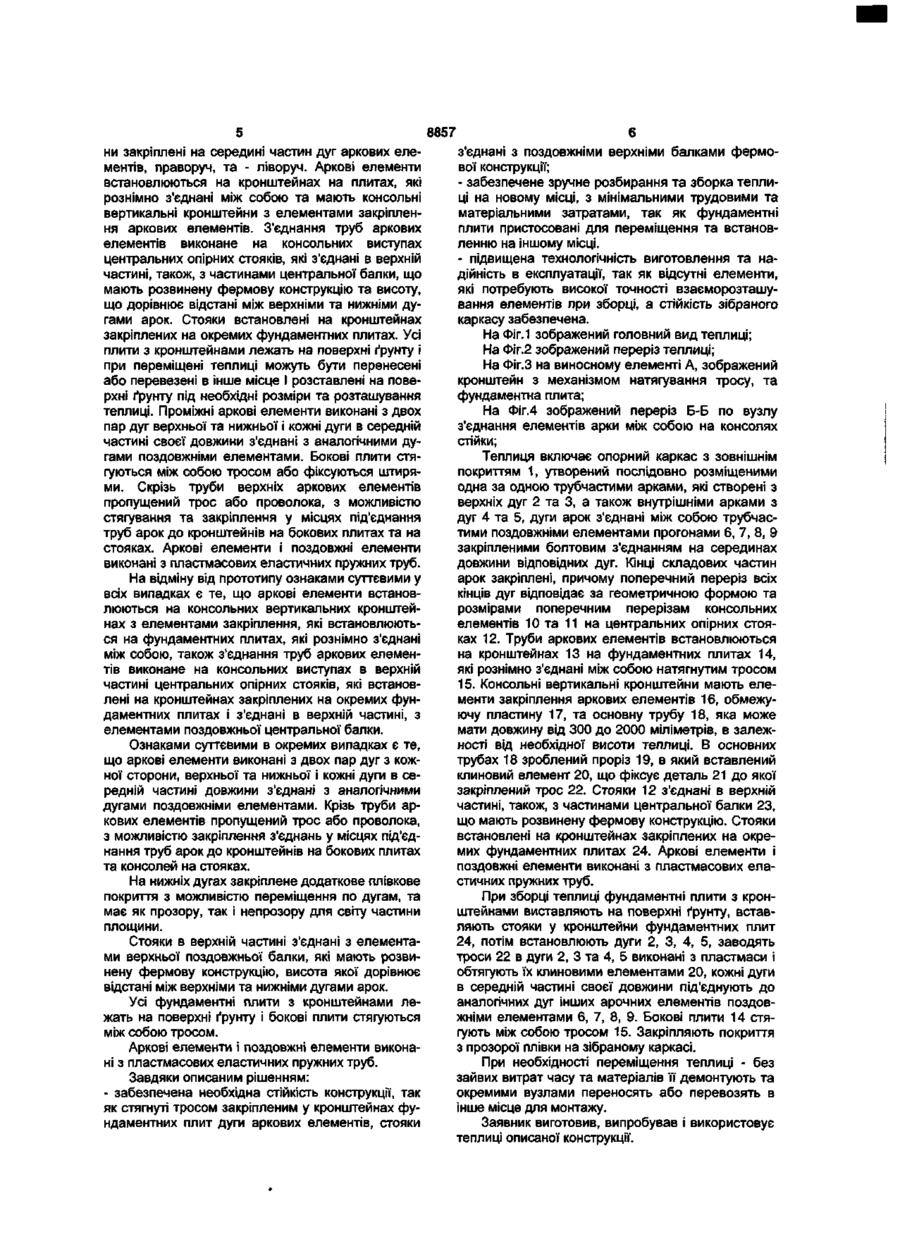

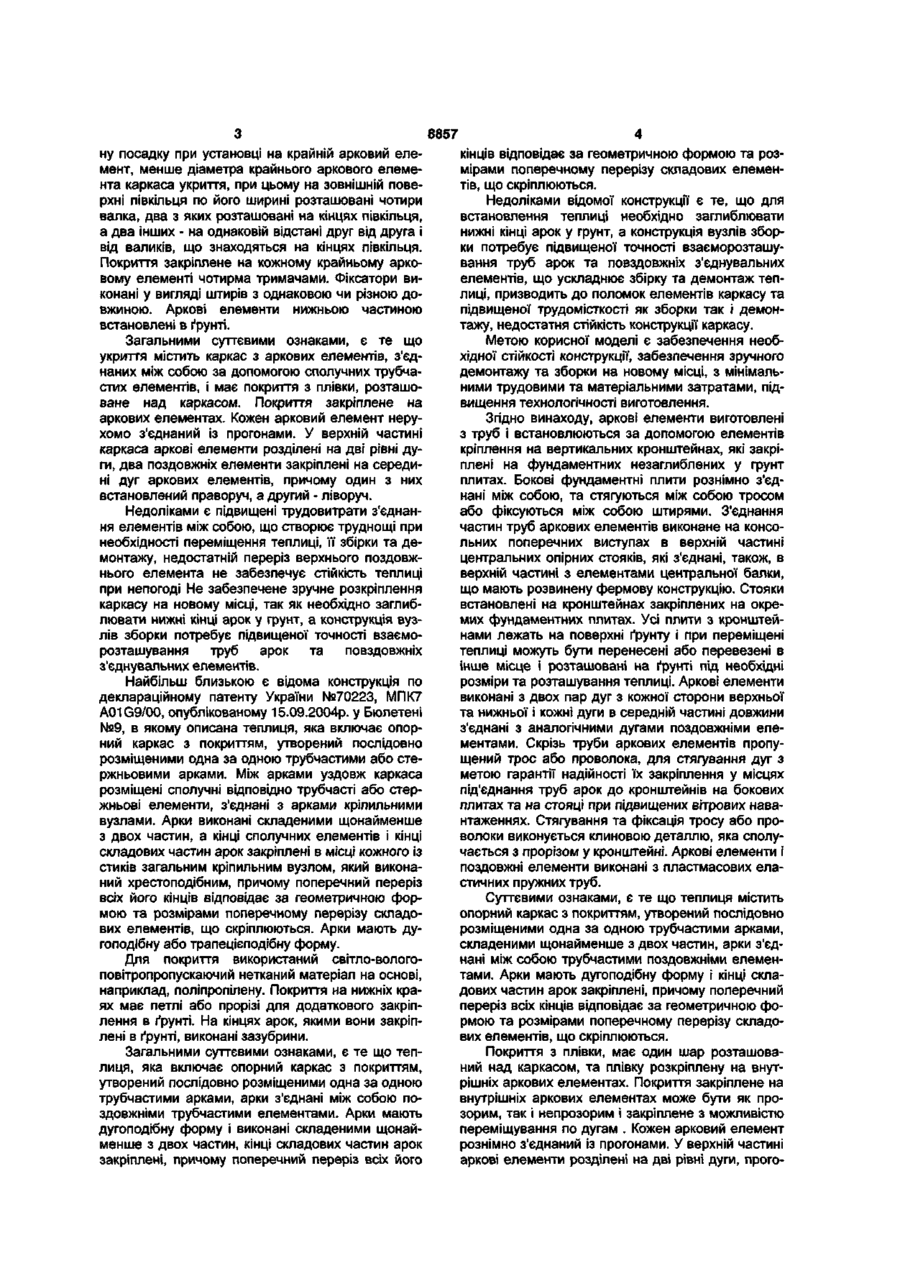

1. Теплиця, що містить опорний каркас з покриттям, утворений послідовно розміщеними одна за одною трубчастими арками, складеними щонайменше з двох частин, арки з'єднані між собою трубчастими поздовжніми елементами, кінці складових частин арок закріплені, причому поперечний переріз всіх кінців відповідає за геометричною формою та розмірами поперечному перерізу складових елементів закріплення, яка відрізняється тим, що аркові елементи встановлюються на консольних вертикальних кронштейнах з елементами закріплення, які встановлюються на фундаментних плитах, які рознімно з'єднані між собою, також з'єднання труб аркових елементів виконане на консольних виступах у верхній частині центральних опорних стояків, які встановлені на кронштейнах, закріплених на окремих фундаментних плитах і з'єднані у верхній частині, з елементами поздовжньої центральної балки. 2. Теплиця за п. 1, яка відрізняється тим, що аркові елементи виконані з двох пар дуг з кожної сторони, верхньої та нижньої, і кожні дуги в середній частині довжини з'єднані з аналогічними дугами поздовжніми елементами. 3. Теплиця за п. 1, яка відрізняється тим, що крізь труби аркових елементів пропущений трос або дріт з можливістю закріплення з'єднань у місцях під'єднання труб арок до кронштейнів на бокових плитах та консолей на стояках. 4. Теплиця за п. 1, яка відрізняється тим, що на нижніх дугах закріплене додаткове плівкове покриття з можливістю переміщення по дугах та має як прозору, так і непрозору для світла частини площини. 5. Теплиця за п. 1, яка відрізняється тим, що стояки у верхній частині з'єднані з елементами верхньої поздовжньої балки, які мають розвинену фермову конструкцію, висота якої дорівнює відстані між верхніми та нижніми дугами арок. 6. Теплиця за п. 1, яка відрізняється тим, що усі фундаментні плити з кронштейнами лежать на поверхні ґрунту і бокові плити стягуються між собою тросом. 7. Теплиця за п. 1, яка відрізняється тим, що аркові елементи і поздовжні елементи виконані з пластмасових еластичних пружних труб. h ю 00 00 Корисна модель відноситься до сільського господарства, а саме до пристроїв захищення ґрунту і створення необхідних умов для вирощування рослин. Теплиця призначена для використання в фермерських, садівничих і присадибних господарствах. Відома конструкція по патенту Російської Федерації №2181538, опублікованому 27.04.2002р., в якій описане збірно-розбірне укриття, що містить каркас з аркових елементів, з'єднаних між собою прогонами за допомогою сполучних трубчастих елементів, і покриття, розташоване над каркасом. Покриття закріплене на крайніх аркових елементах за допомогою тримачів, встановлених поверх покриття на однаковій відстані друг від друга і від фіксаторів, встановлених на кінцях крайніх арко вих елементів, при цьому кожен крайній арковий елемент нерухомо з'єднаний із прогонами за допомогою трубчастих трійників, а каркас має три поздовжніх елементи, що складаються з прогонів, нерухомо з'єднаних трубчастими хрестовинами, один із яких, нерухомо встановлений у верхній частині каркаса і розділяє аркові елементи на дві рівні дуги, а два інших поздовжніх елементи нерухомо встановлені на середині дуг аркових елементів, причому один з них встановлений праворуч від верхнього подовжнього елемента, а інший - ліворуч від нього. Тримач виконаний у вигляді півкільця з плоским трапецієподібним виступом, що охоплює півкільце по його дузі, що проходить через середину ширини півкільця, діаметр якого, забезпечує щіль 8857 ну посадку при установці на крайній арковий елемент, менше діаметра крайнього аркового елемента каркаса укриття, при цьому на зовнішній поверхні півкільця по його ширині розташовані чотири валка, два з яких розташовані на кінцях півкільця, а два інших - на однаковій відстані друг від друга і від валиків, що знаходяться на кінцях півкільця. Покриття закріплене на кожному крайньому арковому елементі чотирма тримачами. Фіксатори виконані у вигляді штирів з однаковою чи різною довжиною. Аркові елементи нижньою частиною встановлені в ґрунті. Загальними суттєвими ознаками, є те що укриття містить каркас з аркових елементів, з'єднаних між собою за допомогою сполучних трубчастих елементів, і має покриття з плівки, розташоване над каркасом. Покриття закріплене на аркових елементах. Кожен арковий елемент нерухомо з'єднаний із прогонами. У верхній частині каркаса аркові елементи розділені на дві рівні дуги, два поздовжніх елементи закріплені на середині дуг аркових елементів, причому один з них встановлений праворуч, а другий - ліворуч. Недоліками є підвищені трудовитрати з'єднання елементів між собою, що створює труднощі при необхідності переміщення теплиці, її збірки та демонтажу, недостатній переріз верхнього поздовжнього елемента не забезпечує стійкість теплиці при непогоді Не забезпечене зручне розкріплення каркасу на новому місці, так як необхідно заглиблювати нижні кінці арок у грунт, а конструкція вузлів зборки потребує підвищеної точності взаєморозташування труб арок та повздовжніх з'єднувальних елементів. Найбільш близькою є відома конструкція по деклараційному патенту України №70223, МПК7 A01G9/00, опублікованому 15.09.2004р. у Бюлетені №9, в якому описана теплиця, яка включає опорний каркас з покриттям, утворений послідовно розміщеними одна за одною трубчастими або стержньовими арками. Між арками уздовж каркаса розміщені сполучні відповідно трубчасті або стержньові елементи, з'єднані з арками кріпильними вузлами. Арки виконані складеними щонайменше з двох частин, а кінці сполучних елементів і кінці складових частин арок закріплені в місці кожного із стиків загальним кріпильним вузлом, який виконаний хрестоподібним, причому поперечний переріз всіх його кінців відповідає за геометричною формою та розмірами поперечному перерізу складових елементів, що скріплюються. Арки мають дугоподібну або трапецієподібну форму. Для покриття використаний світло-вологоповітропропускаючий нетканий матеріал на основі, наприклад, поліпропілену. Покриття на нижніх краях має петлі або прорізі для додаткового закріплення в ґрунті. На кінцях арок, якими вони закріплені в ґрунті, виконані зазубрини. Загальними суттєвими ознаками, є те що теплиця, яка включає опорний каркас з покриттям, утворений послідовно розміщеними одна за одною трубчастими арками, арки з'єднані між собою поздовжніми трубчастими елементами. Арки мають дугоподібну форму і виконані складеними щонайменше з двох частин, кінці складових частин арок закріплені, причому поперечний переріз всіх його кінців відповідає за геометричною формою та розмірами поперечному перерізу складових елементів, що скріплюються. Недоліками відомої конструкції є те, що для встановлення теплиці необхідно заглиблювати нижні кінці арок у грунт, а конструкція вузлів зборки потребує підвищеної точності взаєморозташування труб арок та повздовжніх з'єднувальних елементів, що ускладнює збірку та демонтаж теплиці, призводить до поломок елементів каркасу та підвищеної трудомісткості як зборки так і демонтажу, недостатня стійкість конструкції каркасу. Метою корисної моделі є забезпечення необхідної стійкості конструкції, забезпечення зручного демонтажу та зборки на новому місці, з мінімальними трудовими та матеріальними затратами, підвищення технологічності виготовлення. Згідно винаходу, аркові елементи виготовлені з труб і встановлюються за допомогою елементів кріплення на вертикальних кронштейнах, які закріплені на фундаментних незаглиблених у грунт плитах. Бокові фундаментні плити рознімно з'єднані між собою, та стягуються між собою тросом або фіксуються між собою штирями. З'єднання частин труб аркових елементів виконане на консольних поперечних виступах в верхній частині центральних опірних стояків, які з'єднані, також, в верхній частині з елементами центральної балки, що мають розвинену фермову конструкцію. Стояки встановлені на кронштейнах закріплених на окремих фундаментних плитах. Усі плити з кронштейнами лежать на поверхні ґрунту і при переміщені теплиці можуть бути перенесені або перевезені в інше місце і розташовані на ґрунті під необхідні розміри та розташування теплиці. Аркові елементи виконані з двох пар дуг з кожної сторони верхньої та нижньої і кожні дуги в середній частині довжини з'єднані з аналогічними дугами поздовжніми елементами. Скрізь труби аркових елементів пропущений трос або проволока, для стягування дуг з метою гарантії надійності їх закріплення у місцях під'єднання труб арок до кронштейнів на бокових плитах та на стояці при підвищених вітрових навантаженнях. Стягування та фіксація тросу або проволоки виконується клиновою деталлю, яка сполучається з прорізом у кронштейні. Аркові елементи і поздовжні елементи виконані з пластмасових еластичних пружних труб. Суттєвими ознаками, є те що теплиця містить опорний каркас з покриттям, утворений послідовно розміщеними одна за одною трубчастими арками, складеними щонайменше з двох частин, арки з'єднані між собою трубчастими поздовжніми елементами. Арки мають дугоподібну форму і кінці складових частин арок закріплені, причому поперечний переріз всіх кінців відповідає за геометричною формою та розмірами поперечному перерізу складових елементів, що скріплюються. Покриття з плівки, має один шар розташований над каркасом, та плівку розкріплену на внутрішніх аркових елементах. Покриття закріплене на внутрішніх аркових елементах може бути як прозорим, так і непрозорим і закріплене з можливістю переміщування по дугам . Кожен арковий елемент рознімно з'єднаний із прогонами. У верхній частині аркові елементи розділені на дві рівні дуги, прого 8857 ни закріплені на середині частин дуг аркових елементів, праворуч, та - ліворуч. Аркові елементи встановлюються на кронштейнах на плитах, які рознімно з'єднані між собою та мають консольні вертикальні кронштейни з елементами закріплення аркових елементів. З'єднання труб аркових елементів виконане на консольних виступах центральних опірних стояків, які з'єднані в верхній частині, також, з частинами центральної балки, що мають розвинену фермову конструкцію та висоту, що дорівнює відстані між верхніми та нижніми дугами арок. Стояки встановлені на кронштейнах закріплених на окремих фундаментних плитах. Усі плити з кронштейнами лежать на поверхні ґрунту і при переміщені теплиці можуть бути перенесені або перевезені в інше місце І розставлені на поверхні фунту під необхідні розміри та розташування теплиці. Проміжні аркові елементи виконані з двох пар дуг верхньої та нижньої і кожні дуги в середній частині своєї довжини з'єднані з аналогічними дугами поздовжніми елементами. Бокові плити стягуються між собою тросом або фіксуються штирями. Скрізь труби верхніх аркових елементів пропущений трос або проволока, з можливістю стягування та закріплення у місцях під'єднання труб арок до кронштейнів на бокових плитах та на стояках. Аркові елементи і поздовжні елементи виконані з пластмасових еластичних пружних труб. На відміну від прототипу ознаками суттєвими у всіх випадках є те, що аркові елементи встановлюються на консольних вертикальних кронштейнах з елементами закріплення, які встановлюються на фундаментних плитах, які рознімно з'єднані між собою, також з'єднання труб аркових елементів виконане на консольних виступах в верхній частині центральних опірних стояків, які встановлені на кронштейнах закріплених на окремих фундаментних плитах і з'єднані в верхній частині, з елементами поздовжньої центральної балки. Ознаками суттєвими в окремих випадках є те, що аркові елементи виконані з двох пар дуг з кожної сторони, верхньої та нижньої і кожні дуги в середній частині довжини з'єднані з аналогічними дугами поздовжніми елементами. Крізь труби аркових елементів пропущений трос або проволока, з можливістю закріплення з'єднань у місцях під'єднання труб арок до кронштейнів на бокових плитах та консолей на стояках. На нижніх дугах закріплене додаткове плівкове покриття з можливістю переміщення по дугам, та має як прозору, так і непрозору для світу частини площини. Стояки в верхній частині з'єднані з елементами верхньої поздовжньої балки, які мають розвинену фермову конструкцію, висота якої дорівнює відстані між верхніми та нижніми дугами арок. Усі фундаментні плити з кронштейнами лежать на поверхні ґрунту і бокові плити стягуються між собою тросом. Аркові елементи і поздовжні елементи виконані з пластмасових еластичних пружних труб. Завдяки описаним рішенням: - забезпечена необхідна стійкість конструкції, так як стягнуті тросом закріпленим у кронштейнах фундаментних плит дуги аркових елементів, стояки з'єднані з поздовжніми верхніми балками фермової конструкції; - забезпечене зручне розбирання та зборка теплиці на новому місці, з мінімальними трудовими та матеріальними затратами, так як фундаментні плити пристосовані для переміщення та встановленню на іншому місці. - підвищена технологічність виготовлення та надійність в експлуатації, так як відсутні елементи, які потребують високої точності взаєморозташування елементів при зборці, а стійкість зібраного каркасу забезпечена. На Фіг.1 зображений головний вид теплиці; На Фіг.2 зображений переріз теплиці; На Фіг.З на виносному елементі А, зображений кронштейн з механізмом натягування тросу, та фундаментна плита; На Фіг.4 зображений переріз Б-Б по вузлу з'єднання елементів арки між собою на консолях стійки; Теплиця включає опорний каркас з зовнішнім покриттям 1, утворений послідовно розміщеними одна за одною трубчастими арками, які створені з верхніх дуг 2 та 3, а також внутрішніми арками з дуг 4 та 5, дуги арок з'єднані між собою трубчастими поздовжніми елементами прогонами 6, 7, 8, 9 закріпленими болтовим з'єднанням на серединах довжини відповідних дуг. Кінці складових частин арок закріплені, причому поперечний переріз всіх кінців дуг відповідає за геометричною формою та розмірами поперечним перерізам консольних елементів 10 та 11 на центральних опірних стояках 12. Труби аркових елементів встановлюються на кронштейнах 13 на фундаментних плитах 14, які рознімно з'єднані між собою натягнутим тросом 15. Консольні вертикальні кронштейни мають елементи закріплення аркових елементів 16, обмежуючу пластину 17, та основну трубу 18, яка може мати довжину від 300 до 2000 міліметрів, в залежності від необхідної висоти теплиці. В основних трубах 18 зроблений проріз 19, в який вставлений клиновий елемент 20, що фіксує деталь 21 до якої закріплений трос 22. Стояки 12 з'єднані в верхній частині, також, з частинами центральної балки 23, що мають розвинену фермову конструкцію. Стояки встановлені на кронштейнах закріплених на окремих фундаментних плитах 24. Аркові елементи і поздовжні елементи виконані з пластмасових еластичних пружних труб. При зборці теплиці фундаментні плити з кронштейнами виставляють на поверхні ґрунту, вставляють стояки у кронштейни фундаментних плит 24, потім встановлюють дуги 2, 3, 4, 5, заводять троси 22 в дуги 2, 3 та 4, 5 виконані з пластмаси і обтягують їх клиновими елементами 20, кожні дуги в середній частині своєї довжини під'єднують до аналогічних дуг інших арочних елементів поздовжніми елементами 6, 7, 8, 9. Бокові плити 14 стягують між собою тросом 15. Закріпляють покриття з прозорої плівки на зібраному каркасі. При необхідності переміщення теплиці - без зайвих витрат часу та матеріалів її демонтують та окремими вузлами переносять або перевозять в інше місце для монтажу. Заявник виготовив, випробував і використовує теплиці описаної конструкції. 8857 Фіг.З Комп'ютерна верстка М. Мацело Фіг. 4 Підписне Тираж 26 прім. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
