Клапан регенерації рукавного фільтра

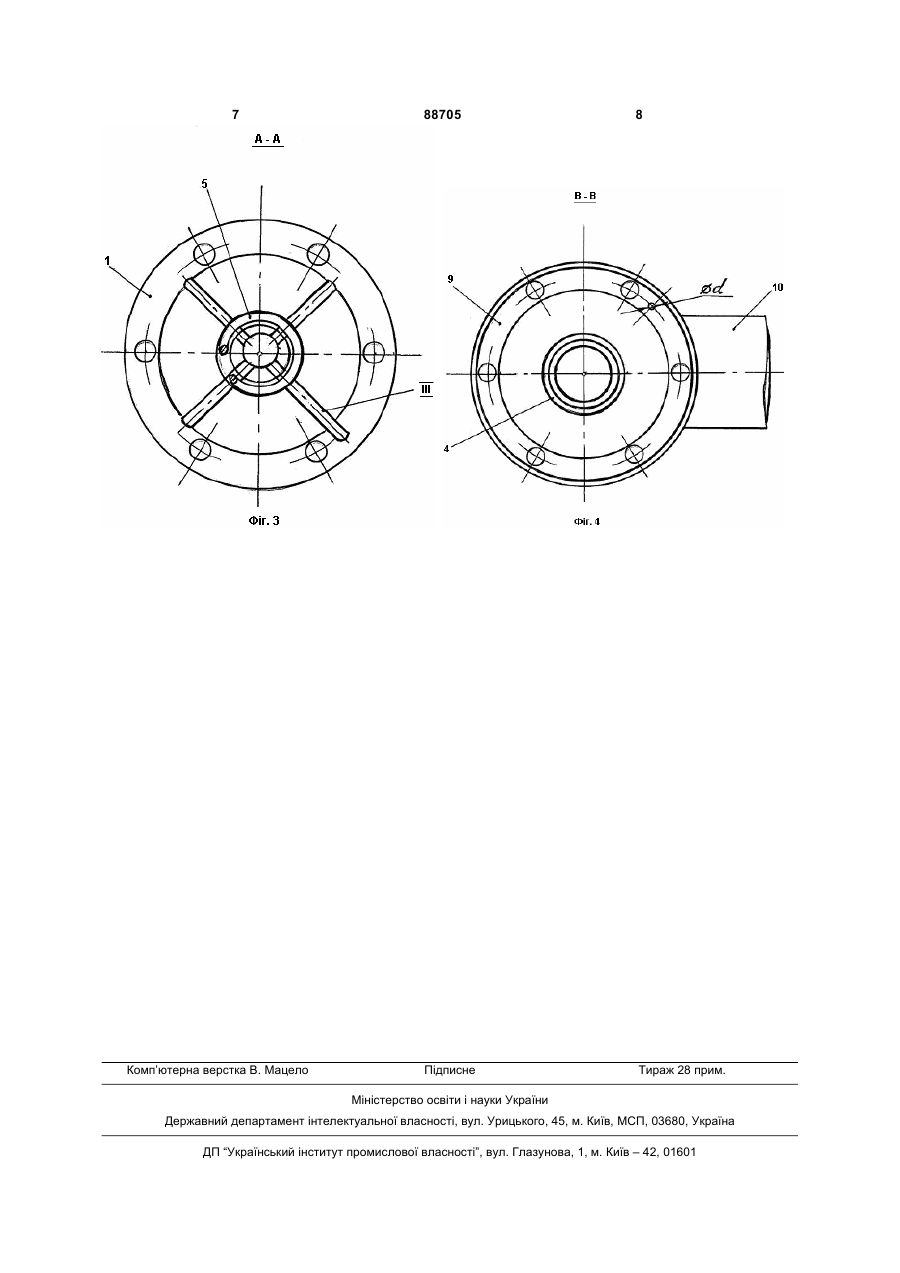

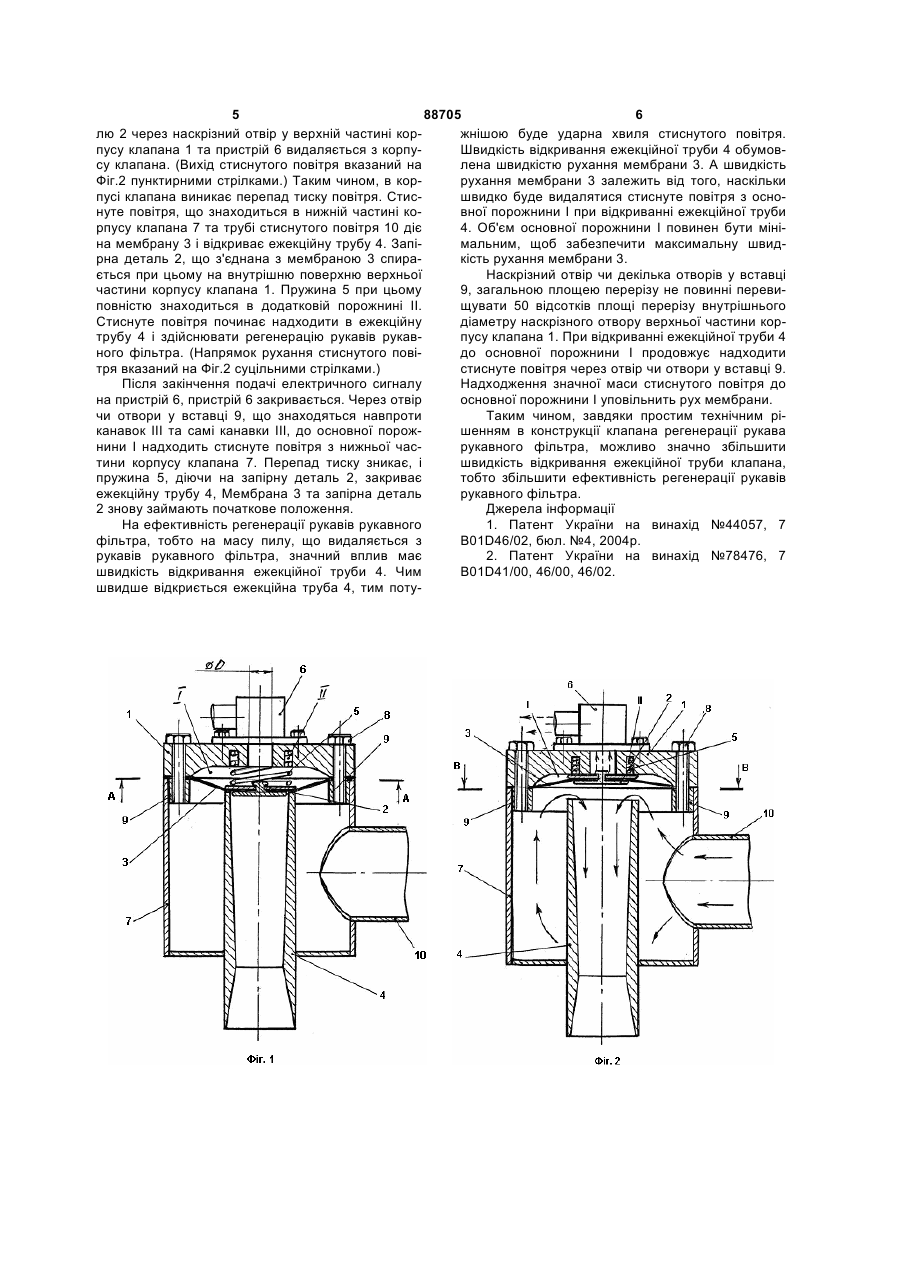

Клапан регенерації рукавного фільтра, що складається з роз'ємно з'єднаних верхньої та нижньої частин корпусу, однієї мембрани, прикріпленої до запірної деталі, яка взаємодіє з пружиною, ежекційної труби, котра вставлена в нижню частину корпусу, труби стиснутого повітря, та електромагнітного пристрою відкривання клапана, який відрізняється тим, що верхня частина корпусу клапана містить основну порожнину та сполучену з нею додаткову порожнину, в яку вставлена пружина, причому при відкритому положенні клапана запірна деталь клапана спирається на внутрішню поверхню основної порожнини, а при закритому положенні клапана запірна деталь притискує мембрану до торцевої частини ежекційної труби, у верхній частині корпусу клапана виконані канавки будь-яких розмірів та будь-якого напрямку і наскрізний отвір для проходження стиснутого повітря, що знаходиться всередині корпусу клапана, до електромагнітного пристрою відкривання клапана, який роз'ємно прикріплений до зовнішньої поверхні верхньої частини корпусу клапана, нижня частина корпусу клапана містить вставку, що розташована всередині і нероз'ємно з'єднана з нею, а сама вставка містить щонайменше один отвір чи декілька отворів, загальною площею перерізу, не більшою від 50 відсотків площі перерізу наскрізного отвору верхньої частини корпусу клапана, причому отвір чи отвори розташовані у вставці навпроти канавки чи канавок верхньої частини корпусу клапана. UA (21) a200800707 (22) 21.01.2008 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) БЕЗБАБНИЙ СЕРГІЙ ГРИГОРОВИЧ, МАЛИЙ ІГОР ВОЛОДИМИРОВИЧ (73) БЕЗБАБНИЙ СЕРГІЙ ГРИГОРОВИЧ, МАЛИЙ ІГОР ВОЛОДИМИРОВИЧ (56) UA 78476 C2, 15.03.2003 RU 2209656 C2, 10.08.2003 RU 2190455 C2, 10.10.2002 SU 1200950 A, 30.12.1985 US 4157899 A, 12.06.1979 US 20070039290 A1, 22.02.2007 US 3850200 A, 26.11.1974 2 (19) 1 3 88705 4 Клапан регенерації рукава рукавного фільтра надходить до ежекційної труби клапана, і таким складається з верхньої частини корпусу клапана 1, чином збільшити ефективність регенерації рукавів котра містить основну порожнину І, таку, щоб при рукавного фільтра. відкритому положенні клапана; запірна деталь Поставлена задача вирішується тим, що в клапана 2 спиралася на внутрішню поверхню цієї клапані регенерації рукавного фільтра, до складу порожнини. Запірна деталь 2 кріпиться до мемякого входить верхня та нижня частини корпусу, брани 3, так, щоб при закритому клапані запірна одна мембрана, пружина, запірна деталь, ежекційна труба, вставлена в нижню частину корпусу, деталь 2 притискувала мембрану 3 до торцевої труба стиснутого повітря, та електромагнітний частини ежекційної труби 4 (Фіг.1). пристрій відкривання клапана, новим є те, що верТакож верхня частина корпусу клапана 1 місхня частина корпусу клапана містить основну потить канавки ІІІ будь яких розмірів та будь якого рожнину, таку, щоб при відкритому положенні кланапрямку (Фіг.3). Канавки ІІІ можуть бути вирізані в пана, запірна деталь клапана спиралася на частині клапану 1 за допомогою фрези. внутрішню поверхню цієї порожнини, крім того Крім основної порожнини І, верхня частина коверхня частина корпусу клапана містить канавки рпусу клапана містить додаткову порожнину II, в котру вставлена пружина 5. Пружина 5 діє на запібудь яких розмірів та будь якого напрямку, а також рну деталь 2. верхня частина корпусу клапана містить додаткову порожнину, в котру вставлена пружина, до того ж Зверху, до зовнішньої поверхні верхньої часверхня частину корпусу клапана містить наскрізтини корпусу клапана 1, роз'ємно кріпиться електний отвір, такий, щоб через нього стиснуте повітромагнітний пристрій відкривання клапана 6 (Фіг.1, ря, що знаходиться всередині корпусу клапана, 2). Пристрій 6 роз'ємно з'єднаний з верхньою часмогло надходити до електромагнітного пристрою тиною корпуса клапана 1 так, щоб до нього мало відкривання клапана, котрий роз'ємно прикріпленадходити стиснуте повітря через наскрізний отвір верхньої частини корпусу клапана 1. ний до зовнішньої поверхні верхньої частини корВерхня частина корпусу клапана 1 кріпиться пусу клапана, крім того нижня частина корпусу до нижньої частини корпусу клапана 7 за допомоклапана містить вставку, котра розташована всегою гвинтів 8 та вставки 9. редині нижньої частини корпусу клапана і котра Нижня частина корпусу клапана 7 містить нероз'ємно з'єднана з нижньою частиною корпусу вставку 9, котра розташована всередині нижньої клапана, та до котрої роз'ємно кріпиться верхня частини корпусу клапана 7 і котра нероз'ємно з'єдчастина корпусу клапана, і сама вставка містить нана з нижньою частиною корпусу клапана 7. хоча б один наскрізний отвір чи декілька отворів, загальною площею перерізу, не більшою від 50 Сама вставка 9 містить наскрізний отвір чи девідсотків площі перерізу внутрішнього отвору трукілька наскрізних отворів, загальною площею пебки електромагнітного пристрою відкривання кларерізу не більшою від 50 відсотків площі перерізу пана, причому отвір чи отвори розташовані у встанаскрізного отвору верхньої частини корпусу клавці навпроти канавки чи канавок верхньої частини пана 1 (Фіг.4). Якщо D - внутрішній діаметр накорпусу клапана, до того ж запірна деталь з'єднаскрізного отвору верхньої частини корпусу клапана на з мембраною так, щоб при закритому положенні 1, a d - внутрішній діаметр наскрізного отвору клапана, мембрана була притиснута до торцевої вставки, то має виконуватися така нерівність: частини ежекційної труби, запірною деталлю. 0,5πD 2 / 4 ≥ πd 2 / 4 . На Фіг.1 схематично зображено клапан регеВказаний отвір чи будь які інші отвори мають нерації рукавного фільтра в закритому положенні, бути розташовані у вставці 9 навпроти канавки чи де римською цифрою І вказана основна порожниканавок III верхньої частини корпусу клапана 1. на, а римською цифрою II вказана додаткова поЗ нижньою частиною корпусу клапана 7 неророжнина. Буквою D позначений внутрішній діаметр з'ємно з'єднана труба стиснутого повітря 10. наскрізного отвору верхньої частини корпусу клаКрім того з нижньою частиною корпусу клапапана, через котрий стиснуте повітря, що знахона 7 нероз'ємно з'єднана ежекційна труба 4 (Фіг.1диться всередині корпусу клапана, повинно над4). ходити до електромагнітного пристрою Клапан регенерації рукавного фільтра працює відкривання клапана. наступним чином. В початковий момент, внутріНа Фіг.2 схематично зображено клапан регешній об'єм клапана, котрий утворюють верхня часнерації рукавного фільтра в відкритому положенні, тина корпусу клапана 1 та нижня частина корпусу в момент регенерації рукава рукавного фільтра, де клапана 7 при з'єднанні, а також внутрішній об'єм римською цифрою І вказана основна порожнина, а труби стиснутого повітря 10, заповнені стиснутим римською цифрою II вказана додаткова порожниповітрям. Ежекційна труба 4 зарита зверху запірна. Суцільними стрілками вказаний напрямок руною деталлю 2, на котру діє пружина 5. Пружина 5 хання стиснутого повітря в ежекційну трубу. Пункчерез запірну деталь 2 притискує мембрану 3 до тирними стрілками вказаний напрямок рухання торця ежекційної труби 4. В початковий момент, стиснутого повітря через електромагнітний привнутрішній об'єм ежекційної труби 4 не містить стрій відкривання клапана. стиснутого повітря (Фіг.1). На Фіг.3 зображено переріз А-А, вказаний на Регенерацію рукавів рукавного фільтра здійсФіг.1, де римською цифрою ІІІ вказані канавки вернюють відкриванням пристрою 6, шляхом подачі хньої частини корпусу клапана. електричного сигналу на електромагнітний приНа Фіг.4 зображено переріз В-В, вказаний на стрій відкривання клапана 6. Стиснуте повітря, що Фіг.2. Буквою d вказаний внутрішній діаметр назнаходилось над мембраною 3 та запірною деталскрізного отвору вставки. 5 88705 6 лю 2 через наскрізний отвір у верхній частині коржнішою буде ударна хвиля стиснутого повітря. пусу клапана 1 та пристрій 6 видаляється з корпуШвидкість відкривання ежекційної труби 4 обумовсу клапана. (Вихід стиснутого повітря вказаний на лена швидкістю рухання мембрани 3. А швидкість Фіг.2 пунктирними стрілками.) Таким чином, в коррухання мембрани 3 залежить від того, наскільки пусі клапана виникає перепад тиску повітря. Стисшвидко буде видалятися стиснуте повітря з оснонуте повітря, що знаходиться в нижній частині ковної порожнини І при відкриванні ежекційної труби рпусу клапана 7 та трубі стиснутого повітря 10 діє 4. Об'єм основної порожнини І повинен бути мініна мембрану 3 і відкриває ежекційну трубу 4. Запімальним, щоб забезпечити максимальну швидрна деталь 2, що з'єднана з мембраною 3 спиракість рухання мембрани 3. ється при цьому на внутрішню поверхню верхньої Наскрізний отвір чи декілька отворів у вставці частини корпусу клапана 1. Пружина 5 при цьому 9, загальною площею перерізу не повинні перевиповністю знаходиться в додатковій порожнині ІІ. щувати 50 відсотків площі перерізу внутрішнього Стиснуте повітря починає надходити в ежекційну діаметру наскрізного отвору верхньої частини кортрубу 4 і здійснювати регенерацію рукавів рукавпусу клапана 1. При відкриванні ежекційної труби 4 ного фільтра. (Напрямок рухання стиснутого повідо основної порожнини І продовжує надходити тря вказаний на Фіг.2 суцільними стрілками.) стиснуте повітря через отвір чи отвори у вставці 9. Після закінчення подачі електричного сигналу Надходження значної маси стиснутого повітря до на пристрій 6, пристрій 6 закривається. Через отвір основної порожнини І уповільнить рух мембрани. чи отвори у вставці 9, що знаходяться навпроти Таким чином, завдяки простим технічним ріканавок III та самі канавки ІІІ, до основної порожшенням в конструкції клапана регенерації рукава нини І надходить стиснуте повітря з нижньої часрукавного фільтра, можливо значно збільшити тини корпусу клапана 7. Перепад тиску зникає, і швидкість відкривання ежекційної труби клапана, пружина 5, діючи на запірну деталь 2, закриває тобто збільшити ефективність регенерації рукавів ежекційну трубу 4, Мембрана 3 та запірна деталь рукавного фільтра. 2 знову займають початкове положення. Джерела інформації На ефективність регенерації рукавів рукавного 1. Патент України на винахід №44057, 7 фільтра, тобто на масу пилу, що видаляється з B01D46/02, бюл. №4, 2004р. рукавів рукавного фільтра, значний вплив має 2. Патент України на винахід №78476, 7 швидкість відкривання ежекційної труби 4. Чим B01D41/00, 46/00, 46/02. швидше відкриється ежекційна труба 4, тим поту 7 Комп’ютерна верстка В. Мацело 88705 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
