Спосіб зміцнення деталей гірничого обладнання
Номер патенту: 88752
Опубліковано: 25.03.2014
Автори: Чебенко Валерій Миколайович, Лотоус Віктор Вікторович, Драгобецький Володимир В'ячеславович, Наумова Олена Олександрівна, Загірняк Михайло Васильович
Формула / Реферат
Спосіб зміцнення деталей гірничого обладнання, при якому порошок з твердого сплаву насипають у деку і закривають листом з маловуглецевої сталі та листом гуми, після чого пакет розміщують у басейні з водою, у якому розміщують заряд вибухової речовини і виконують її ініціювання, який відрізняється тим, що порошок з твердого сплаву перед його компактуванням розміщують у циліндричному контейнері з лінійним зарядом вибухової речовини та виконують модифікування порошку ініціюванням вибухового заряду, після цього виконують первинне спікання модифікованого порошку, далі полуфабрикат після спікання розміщують в еластичному контейнері, який вакуумують й розміщують у басейні з вибуховою речовиною, після вибухового компактування виконують заключне спікання.
Текст

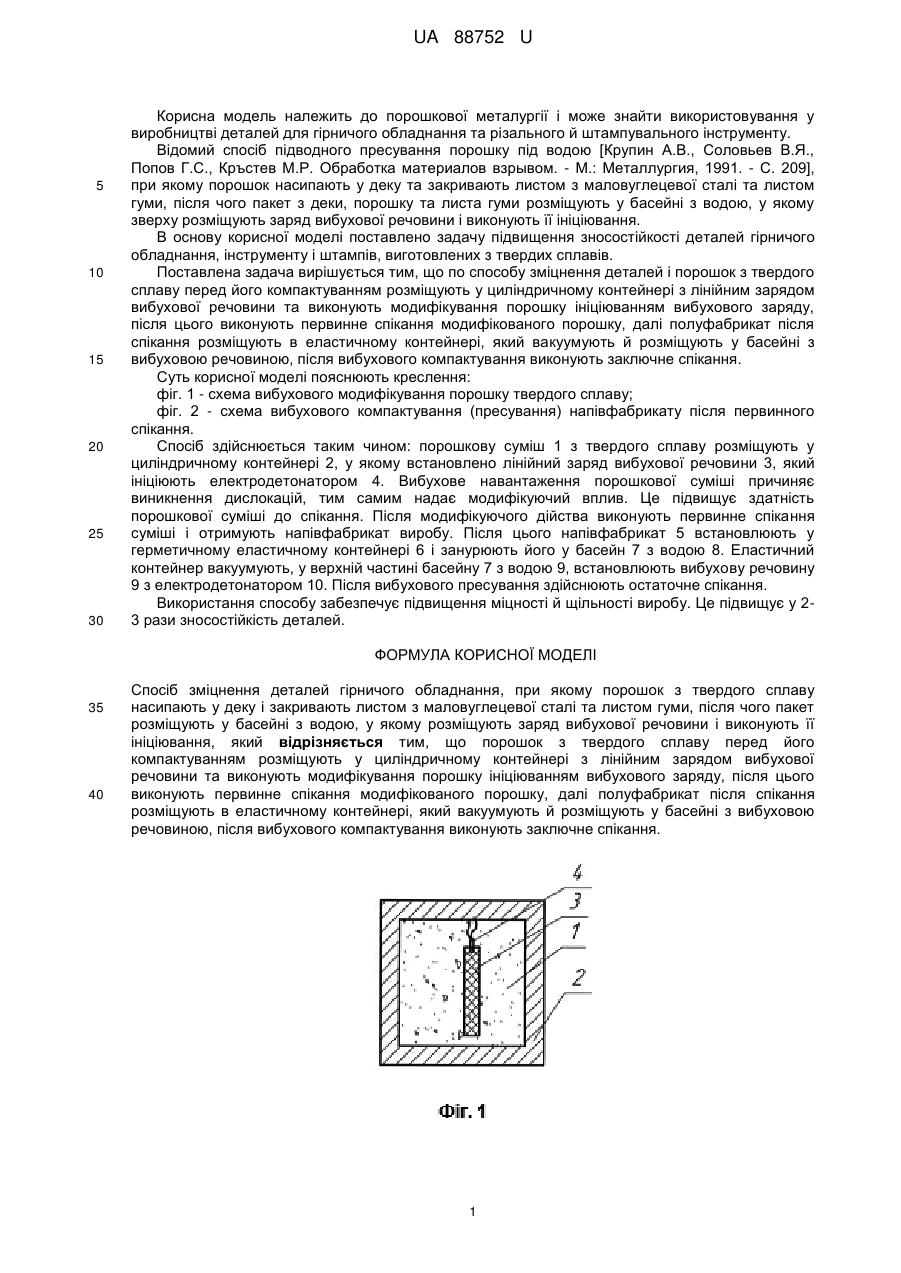

Реферат: Спосіб зміцнення деталей гірничого обладнання, при якому порошок з твердого сплаву насипають у деку і закривають листом з маловуглецевої сталі та листом гуми. Після цього пакет розміщують у басейні з водою, у якому розміщують заряд вибухової речовини і виконують її ініціювання. Порошок з твердого сплаву перед його компактуванням розміщують у циліндричному контейнері з лінійним зарядом вибухової речовини та виконують модифікування порошку ініціюванням вибухового заряду. Після цього виконують первинне спікання модифікованого порошку, далі полуфабрикат після спікання розміщують в еластичному контейнері, який вакуумують й розміщують у басейні з вибуховою речовиною, після вибухового компактування виконують заключне спікання. UA 88752 U (12) UA 88752 U UA 88752 U 5 10 15 20 25 30 Корисна модель належить до порошкової металургії і може знайти використовування у виробництві деталей для гірничого обладнання та різального й штампувального інструменту. Відомий спосіб підводного пресування порошку під водою [Крупин А.В., Соловьев В.Я., Попов Г.С., Кръстев М.Р. Обработка материалов взрывом. - М.: Металлургия, 1991. - С. 209], при якому порошок насипають у деку та закривають листом з маловуглецевої сталі та листом гуми, після чого пакет з деки, порошку та листа гуми розміщують у басейні з водою, у якому зверху розміщують заряд вибухової речовини і виконують її ініціювання. В основу корисної моделі поставлено задачу підвищення зносостійкості деталей гірничого обладнання, інструменту і штампів, виготовлених з твердих сплавів. Поставлена задача вирішується тим, що по способу зміцнення деталей і порошок з твердого сплаву перед його компактуванням розміщують у циліндричному контейнері з лінійним зарядом вибухової речовини та виконують модифікування порошку ініціюванням вибухового заряду, після цього виконують первинне спікання модифікованого порошку, далі полуфабрикат після спікання розміщують в еластичному контейнері, який вакуумують й розміщують у басейні з вибуховою речовиною, після вибухового компактування виконують заключне спікання. Суть корисної моделі пояснюють креслення: фіг. 1 - схема вибухового модифікування порошку твердого сплаву; фіг. 2 - схема вибухового компактування (пресування) напівфабрикату після первинного спікання. Спосіб здійснюється таким чином: порошкову суміш 1 з твердого сплаву розміщують у циліндричному контейнері 2, у якому встановлено лінійний заряд вибухової речовини 3, який ініціюють електродетонатором 4. Вибухове навантаження порошкової суміші причиняє виникнення дислокацій, тим самим надає модифікуючий вплив. Це підвищує здатність порошкової суміші до спікання. Після модифікуючого дійства виконують первинне спікання суміші і отримують напівфабрикат виробу. Після цього напівфабрикат 5 встановлюють у герметичному еластичному контейнері 6 і занурюють його у басейн 7 з водою 8. Еластичний контейнер вакуумують, у верхній частині басейну 7 з водою 9, встановлюють вибухову речовину 9 з електродетонатором 10. Після вибухового пресування здійснюють остаточне спікання. Використання способу забезпечує підвищення міцності й щільності виробу. Це підвищує у 23 рази зносостійкість деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб зміцнення деталей гірничого обладнання, при якому порошок з твердого сплаву насипають у деку і закривають листом з маловуглецевої сталі та листом гуми, після чого пакет розміщують у басейні з водою, у якому розміщують заряд вибухової речовини і виконують її ініціювання, який відрізняється тим, що порошок з твердого сплаву перед його компактуванням розміщують у циліндричному контейнері з лінійним зарядом вибухової речовини та виконують модифікування порошку ініціюванням вибухового заряду, після цього виконують первинне спікання модифікованого порошку, далі полуфабрикат після спікання розміщують в еластичному контейнері, який вакуумують й розміщують у басейні з вибуховою речовиною, після вибухового компактування виконують заключне спікання. 1 UA 88752 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюZahirniak Mykhailo Vasyliovych, Naumova Olena Oleksandrivna, Lotous Viktor Viktorovych, Chebenko Valerii Mykolaiovych, Drahobetskyi Volodymyr Viacheslavovych
Автори російськоюЗагирняк Михаил Васильевич, Наумова Елена Александровна, Лотоус Виктор Викторович, Чебенко Валерий Николаевич, Драгобецкий Владимир Вячеславович
МПК / Мітки
МПК: B23P 9/00
Мітки: спосіб, гірничого, деталей, зміцнення, обладнання
