Спосіб дегазації при видобуванні вугілля підземним способом

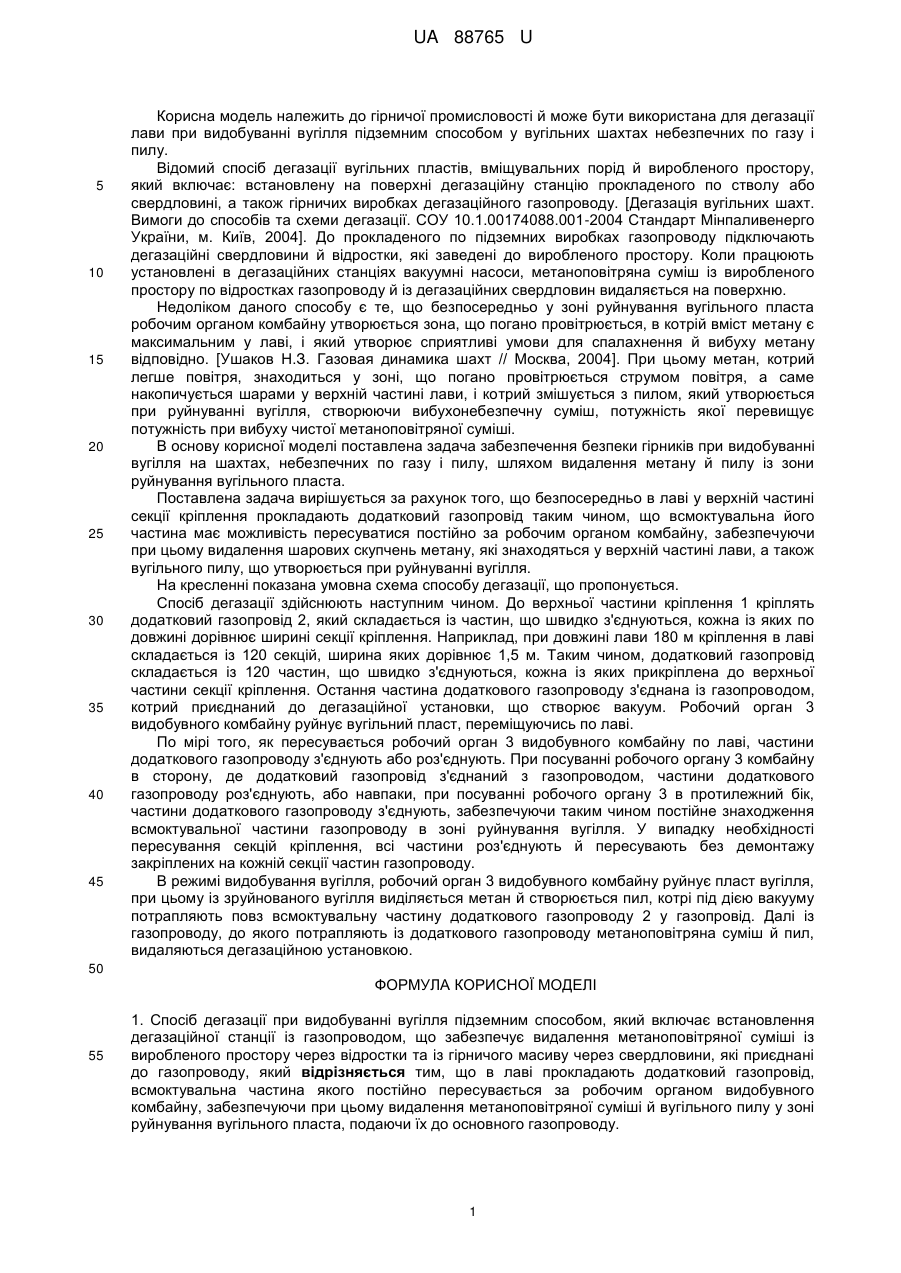

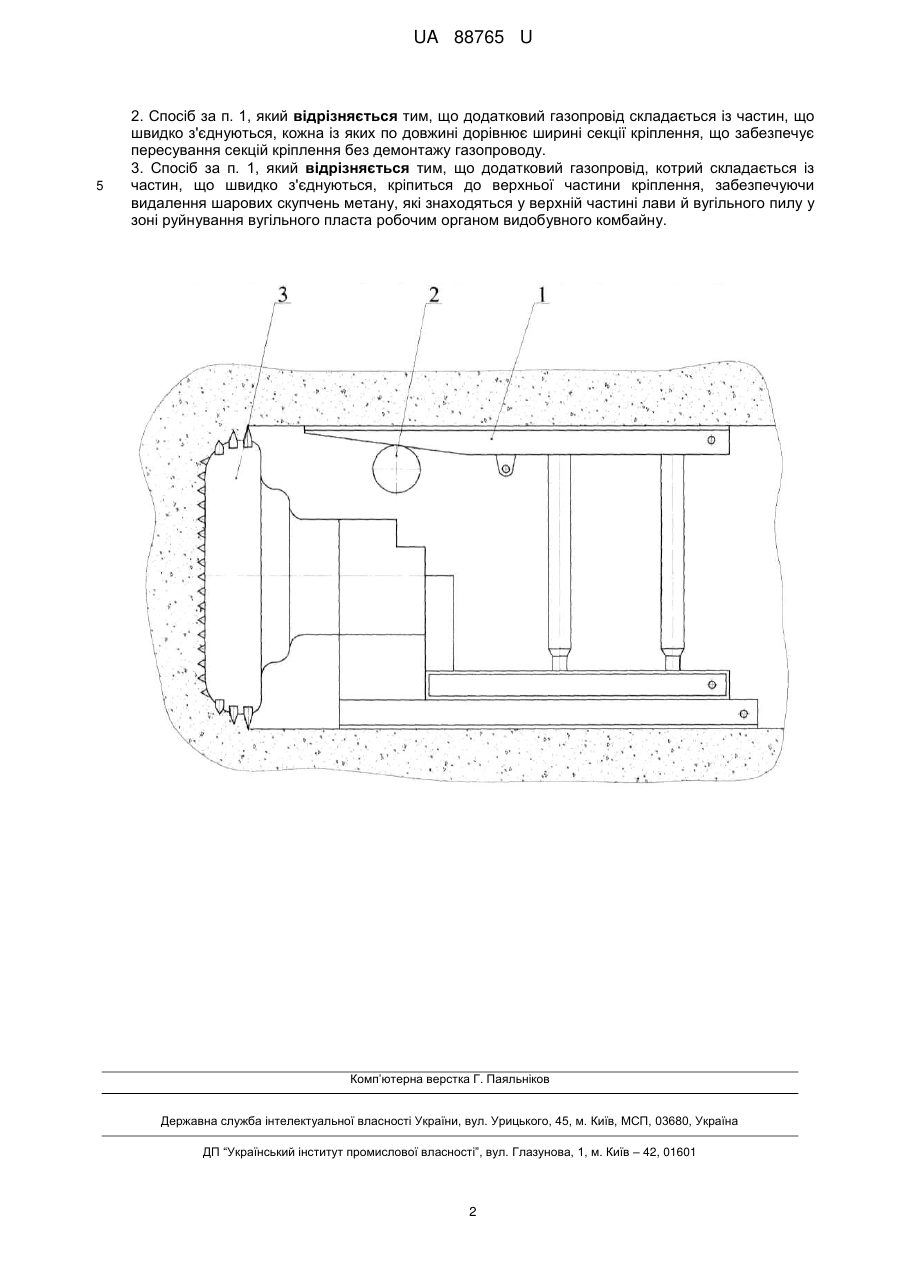

Реферат: Спосіб дегазації при видобуванні вугілля підземним способом включає встановлення дегазаційної станції із газопроводом, що забезпечує видалення метаноповітряної суміші із виробленого простору через відростки та із гірничого масиву через свердловини, які приєднані до газопроводу. В лаві прокладають додатковий газопровід, всмоктувальна частина якого постійно пересувається за робочим органом видобувного комбайну, забезпечуючи при цьому видалення метаноповітряної суміші й вугільного пилу у зоні руйнування вугільного пласта, подаючи їх до основного газопроводу. UA 88765 U (12) UA 88765 U UA 88765 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничої промисловості й може бути використана для дегазації лави при видобуванні вугілля підземним способом у вугільних шахтах небезпечних по газу і пилу. Відомий спосіб дегазації вугільних пластів, вміщувальних порід й виробленого простору, який включає: встановлену на поверхні дегазаційну станцію прокладеного по стволу або свердловині, а також гірничих виробках дегазаційного газопроводу. [Дегазація вугільних шахт. Вимоги до способів та схеми дегазації. СОУ 10.1.00174088.001-2004 Стандарт Мінпаливенерго України, м. Київ, 2004]. До прокладеного по підземних виробках газопроводу підключають дегазаційні свердловини й відростки, які заведені до виробленого простору. Коли працюють установлені в дегазаційних станціях вакуумні насоси, метаноповітряна суміш із виробленого простору по відростках газопроводу й із дегазаційних свердловин видаляється на поверхню. Недоліком даного способу є те, що безпосередньо у зоні руйнування вугільного пласта робочим органом комбайну утворюється зона, що погано провітрюється, в котрій вміст метану є максимальним у лаві, і який утворює сприятливі умови для спалахнення й вибуху метану відповідно. [Ушаков Н.З. Газовая динамика шахт // Москва, 2004]. При цьому метан, котрий легше повітря, знаходиться у зоні, що погано провітрюється струмом повітря, а саме накопичується шарами у верхній частині лави, і котрий змішується з пилом, який утворюється при руйнуванні вугілля, створюючи вибухонебезпечну суміш, потужність якої перевищує потужність при вибуху чистої метаноповітряної суміші. В основу корисної моделі поставлена задача забезпечення безпеки гірників при видобуванні вугілля на шахтах, небезпечних по газу і пилу, шляхом видалення метану й пилу із зони руйнування вугільного пласта. Поставлена задача вирішується за рахунок того, що безпосередньо в лаві у верхній частині секції кріплення прокладають додатковий газопровід таким чином, що всмоктувальна його частина має можливість пересуватися постійно за робочим органом комбайну, забезпечуючи при цьому видалення шарових скупчень метану, які знаходяться у верхній частині лави, а також вугільного пилу, що утворюється при руйнуванні вугілля. На кресленні показана умовна схема способу дегазації, що пропонується. Спосіб дегазації здійснюють наступним чином. До верхньої частини кріплення 1 кріплять додатковий газопровід 2, який складається із частин, що швидко з'єднуються, кожна із яких по довжині дорівнює ширині секції кріплення. Наприклад, при довжині лави 180 м кріплення в лаві складається із 120 секцій, ширина яких дорівнює 1,5 м. Таким чином, додатковий газопровід складається із 120 частин, що швидко з'єднуються, кожна із яких прикріплена до верхньої частини секції кріплення. Остання частина додаткового газопроводу з'єднана із газопроводом, котрий приєднаний до дегазаційної установки, що створює вакуум. Робочий орган 3 видобувного комбайну руйнує вугільний пласт, переміщуючись по лаві. По мірі того, як пересувається робочий орган 3 видобувного комбайну по лаві, частини додаткового газопроводу з'єднують або роз'єднують. При посуванні робочого органу 3 комбайну в сторону, де додатковий газопровід з'єднаний з газопроводом, частини додаткового газопроводу роз'єднують, або навпаки, при посуванні робочого органу 3 в протилежний бік, частини додаткового газопроводу з'єднують, забезпечуючи таким чином постійне знаходження всмоктувальної частини газопроводу в зоні руйнування вугілля. У випадку необхідності пересування секцій кріплення, всі частини роз'єднують й пересувають без демонтажу закріплених на кожній секції частин газопроводу. В режимі видобування вугілля, робочий орган 3 видобувного комбайну руйнує пласт вугілля, при цьому із зруйнованого вугілля виділяється метан й створюється пил, котрі під дією вакууму потрапляють повз всмоктувальну частину додаткового газопроводу 2 у газопровід. Далі із газопроводу, до якого потрапляють із додаткового газопроводу метаноповітряна суміш й пил, видаляються дегазаційною установкою. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Спосіб дегазації при видобуванні вугілля підземним способом, який включає встановлення дегазаційної станції із газопроводом, що забезпечує видалення метаноповітряної суміші із виробленого простору через відростки та із гірничого масиву через свердловини, які приєднані до газопроводу, який відрізняється тим, що в лаві прокладають додатковий газопровід, всмоктувальна частина якого постійно пересувається за робочим органом видобувного комбайну, забезпечуючи при цьому видалення метаноповітряної суміші й вугільного пилу у зоні руйнування вугільного пласта, подаючи їх до основного газопроводу. 1 UA 88765 U 5 2. Спосіб за п. 1, який відрізняється тим, що додатковий газопровід складається із частин, що швидко з'єднуються, кожна із яких по довжині дорівнює ширині секції кріплення, що забезпечує пересування секцій кріплення без демонтажу газопроводу. 3. Спосіб за п. 1, який відрізняється тим, що додатковий газопровід, котрий складається із частин, що швидко з'єднуються, кріпиться до верхньої частини кріплення, забезпечуючи видалення шарових скупчень метану, які знаходяться у верхній частині лави й вугільного пилу у зоні руйнування вугільного пласта робочим органом видобувного комбайну. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
