Розвантажувальне устаткування камерної сушарки

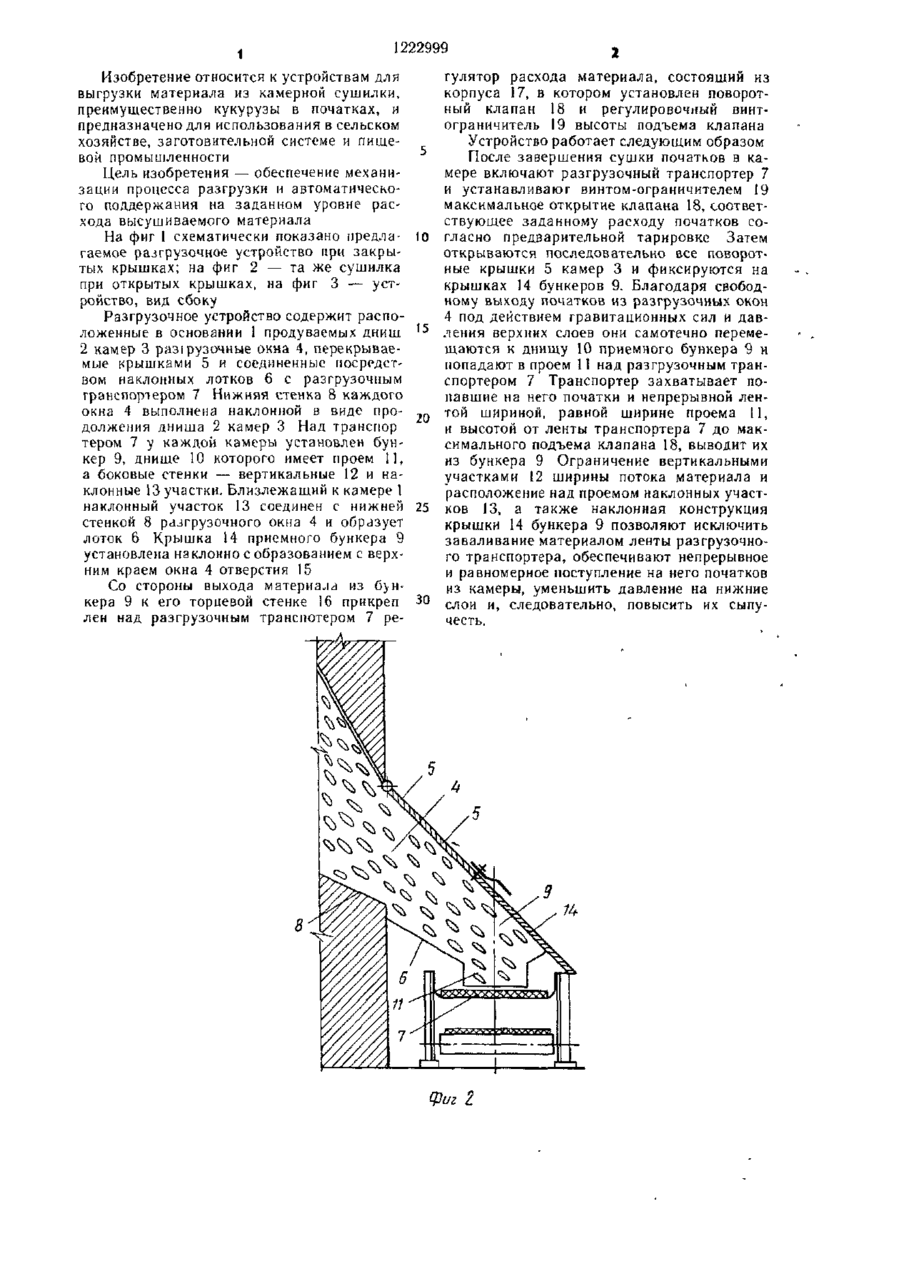

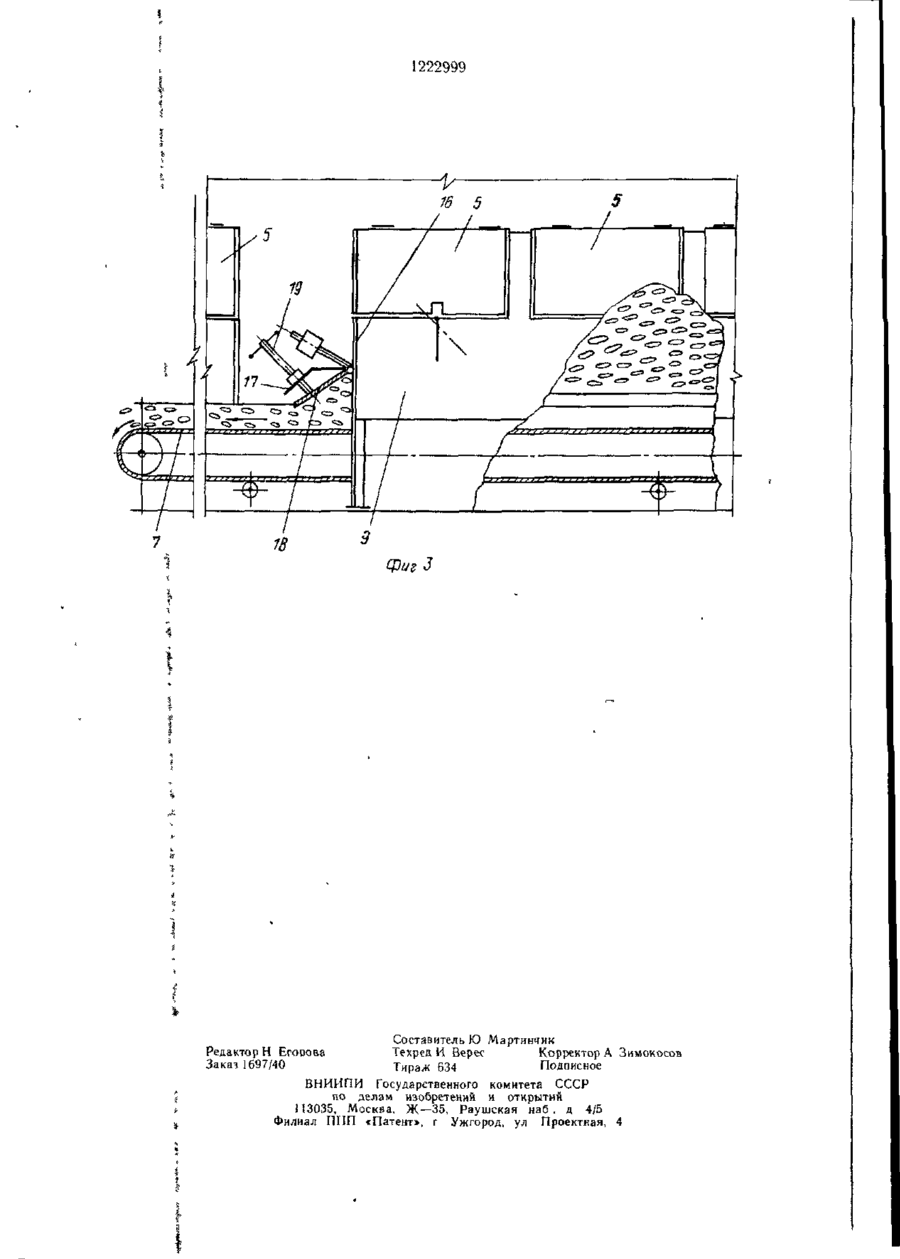

РАЗГРУЗОЧНОЕ УСТРОЙСТВО КАМЕРНОЙ СУШИЛКИ, преимущественно для кукурузы в початках, содержащее рас положенные в основании продуваемых днищ камер разгрузочные окна, перекрываемые поворотными крышками и соединенные посред ством наклонных лотков с разгрузочным транспортером, отличающееся тем, что, с целью обеспечения механизации разгрузки и автоматического поддержания на заданном уровне расхода выгружаемого материала, нижняя стенка каждого разгрузочного окна выполнена наклонной в виде продолжения днища камеры, над разгрузочным транспортером у каждой камеры дополнительно установлен приемый бункер с крышкой, днище которого имеет проем, а боковые стенки — вертикальные и наклонные участки, причем близлежащий к камере наклонный участок соединен с нижней стенкой разгрузочного окна и служит лотком, а крышка приемного бункера установлена наклонно с образованием с верхним краем разгрузочного окна отверстия, перекрываемого поворотной крышкой в период разгрузки, при этом бункер © снабжен регулятором расхода с поворотным клапаном и регулировочным винтом-ограничителем высоты подъема ьо со СО СО фиг 1 Яг 1222999 1 Изобретение относится к устройствам для гулятор расхода материала, состоящий из выгрузки материала из камерной сушилки, корпуса 17, в котором установлен поворотпреимущественно кукурузы в початках, и ный клапан 18 и регулировочный винтпредназначено для использования в сельском ограничитель 19 высоты подъема клапана хозяйстве, заготовительной системе и пищеУстройство работает следующим образом вой промышленности После завершения сушки початков в камере включают разгрузочный транспортер 7 Цель изобретения — обеспечение механии устанавливают винтом-ограничителем 19 зации процесса разгрузки и автоматическомаксимальное открытие клапана 18, соответго поддержания на заданном уровне расствующее заданному расходу початков сохода высушиваемого материала На фиг 1 схематически показано иредла- 10 гласно предварительной тарировке Затем открываются последовательно все поворотгаемое разгрузочное устройство при закрыные крышки 5 камер 3 и фиксируются на тых крышках; на фиг 2 — та же сушилка крышках 14 бункеров 9. Благодаря свободпри открытых крышках, на фиг 3 — устному выходу початков из разгрузочных окон ройство, вид сбоку 4 под действием гравитационных сил и давРазгрузочное устройство содержит расположенные в основании 1 продуваемых дниш 15 ления верхних слоев они самотечно перемещаются к днищу 10 приемного бункера 9 и 2 камер 3 разірузочньїе окна 4, перекрываепопадают в проем 11 над разгрузочным транмые крышками 5 и соединенные посредстспортером 7 Транспортер захватывает повом наклонных лотков 6 с разгрузочным павшие на него початки и непрерывной лентранспортером 7 Нижняя стенка 8 каждого той шириной, равной ширине проема 11, окна 4 выполнена наклонной в виде продолжения днища 2 камер 3 Над транспор 20 и высотой от ленты транспортера 7 до максимального подъема клапана 18, выводит их тером 7 у каждой камеры установлен буниз бункера 9 Ограничение вертикальными кер 9, днище 10 которого имеет проем 11, участками 12 ширины потока материала и а боковые стенки — вертикальные 12 и нарасположение над проемом наклонных участклонные 13 участки. Близлежащий к камере 1 ков 13, а также наклонная конструкция наклонный участок 13 соединен с нижней 25 крышки 14 бункера 9 позволяют исключить стенкой 8 разгрузочного окна 4 и образует заваливание материалом ленты разгрузочнолоток 6 Крышка 14 приемного бункера 9 го транспортера, обеспечивают непрерывное установлена наклонно с образованием с верхи равномерное поступление на него початков ним краем окна 4 отверстия 15 из камеры, уменьшить давление на нижние Со стороны выхода материала из бунслои и, следовательно, повысить их сыпукера 9 к его торцевой стенке 16 прикреп 30 честь. лен над разгрузочным транспотером 7 ре Фиг 2 1222999 Т і фиг 3 Составитель Ю Мартинчик Техред И Верес Корректор А Зимокосов Тираж 634 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий і 13035, Москва, Ж—35, Раушская наб . д 4/5 Филиал ПИП «Патент», г Ужгород, ул Проектная, 4 Редакторы Егорова Заказ 1697/40 і
