Шлакове лиття

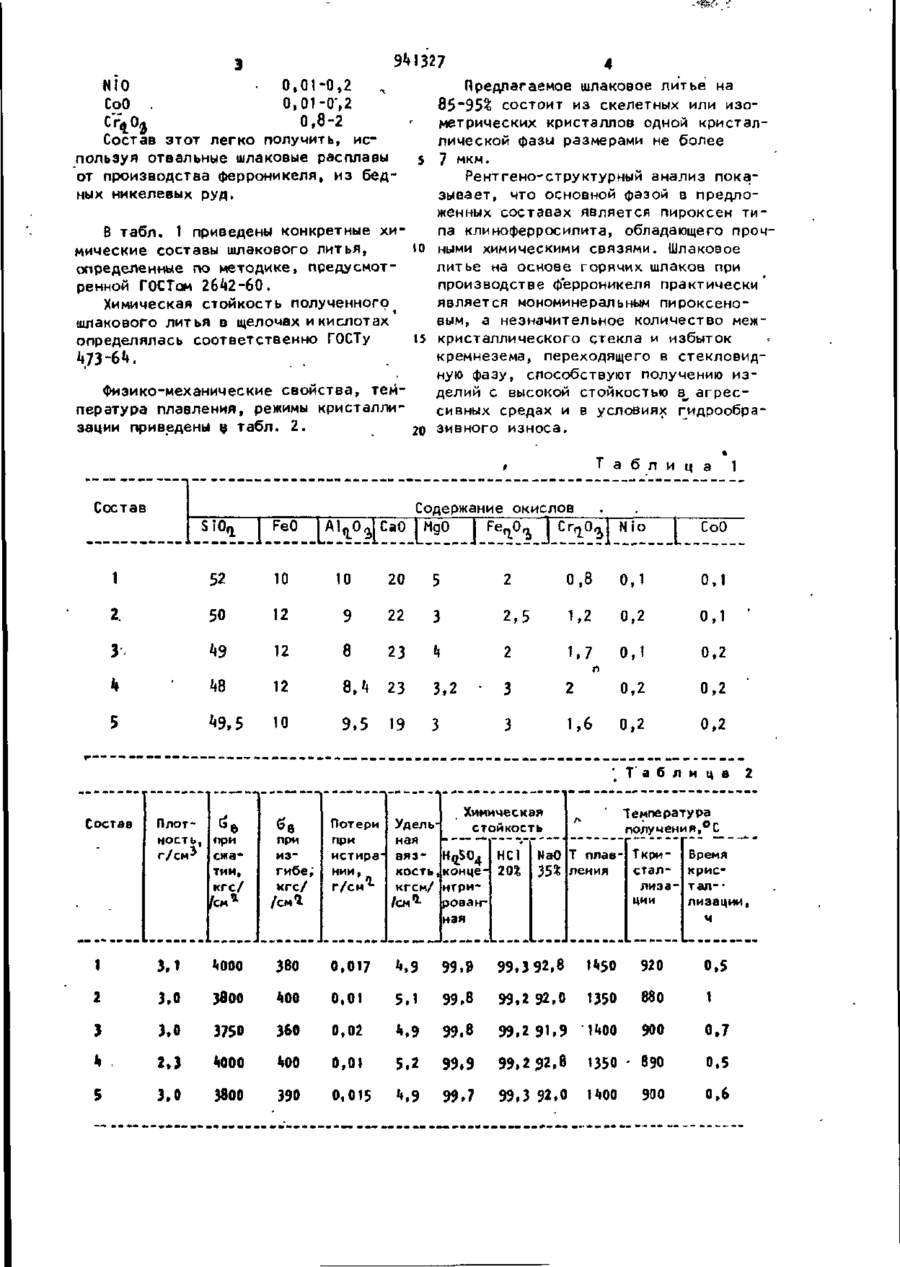

Союз Соїіетекня Социалистических Республик из ЕТЕНИЯ к СВИДЕТЕЛЬСТВУ {61) Дополнительное к звт. свид-ву (51 )М. Кл? (22)3аявлено 0 1 . 1 1 . 7 7 ( 2 1 ) С 03 С 3/22 с присоединением заявки № Государственный комитет СССР по л ел аи изобретений и открытий ( 2 3 ) Приоритет Опубликовано 0 7 - 0 7 . 8 2 . Бюллетень № 2 5 Д а т а опубликования описания ( 7 2 ) Авторы изобретения 07.07.82 (53) УДК 666.199 (088.8) В.Ф.Перелома, А . ф . П е р е л о м а , С . В . П е р е л о м а , Ю.В.Перелома и В.А.Неведомский (71) Заявитель ШЛАКОВОЕ ЛИТЬЕ гПЧг F 1 Изобретение относится к производству расплавов для производства каменного литья, в частности шлакового литья, прогрессивному конструкционному литому материалу и может быть 5 выполнено в металлургической, цветной, химической промышленности, сельском хозяйстве, строительстве и т . д . Известно шлаковое литье, содержащее, вес.%: а 3 11-13 21-23 7-9 9-H F e a Q . + FeO CaO MgO и, кроме т о г о , ТЮг 0,30-0,40 NiO 0,12-0,15 /Целочеустойчивость э т о г о литья по отношению к 35^< NaO равна 91,8 Наиболее близким по составу к предлагаемому является литье [1] и L2J следующего состава, в е с . ^ : S ?0, MgO CaO Г и , к р о м е т о г о , N i O , CoO, 50-52 12-13 17-18 10-11 8-9 а Однако это литье обладает низкой кристаллизационной способностью. 10 Целью изобретения является повышение кристаллизационной способности. Поставленная цель достигается тем, что шлаковое литье, включающее S і 0 п , CaO, Afr^Oj, FeO, Fe^O^, MgO, NiO, 15 CoO, СfnO^,содержит указанные компоненты в следующих количествах, вес%: Si 0j k8 -52 CaO 19-23 FeO F e 1 MqO 8-10 10-12 2-3 3-5 941327 Предлагаемое шлаковое литье на 85~95% состоит из скелетных или изометрических кристаллов одной кристаллической фази размерами не более 5 7 мкм. Рентгено-структурный анализ показывает, что основной фазой в предложенных составах является пироксен типа клиноферросилита, обладающего прочВ табл. 1 приведены конкретные хиЮ ными химическими связями. Шлаковое мические составы шлакового литья, литье на основе горячих шлаков при определенные по методике, предусмотпроизводстве ферроникеля практически' ренной ГОСТом 2642-60. является мономинеральным пироксеноХимическая стойкость полученного^ вым, а незначительное количество межшлакового литья в щелочах и кислотах 15 кристаллического стекла и избыток определялась соответственно ГОСТу кремнезема, переходящего в стекловид473-64. ную фазу, способствуют получению изФиэико-механические свойства, темделий с высокой стойкостью в, агреспература плавления, режимы кристаллисивных средах и в условиях гидрообразации приведены в табл. 2. . 2 0 зивного износа. N10 0,01-0,2 CoO • 0,01-0,2 Сг\Оъ 0,8-2 Состав этот легко получить, используя отвальные шлаковые расплавы от производства ферроникеля, из бедных никелевых руд. Т а б л и ц а 1 Содержание окислов Состав Si0a I FeO I АІ^ОЛСаО | MgO 1 52 10 10 20 5 2 0 ,8 0,1 0,1 2. 50 12 9 22 3 2,5 1,2 0,2 0,1 3 49 12 8 23 H 2 1,7 0,1 0,2 k 48 12 8, 4 23 3,2 2 0,2 0,2 5 49,5 10 9, 5 3 1,6 0,2 0,2 19 I Fe^O^ I Cr^O^l N io •з 3 л 1 CoO" ' Т аб л и Состав Плотность, при 3 г/см сжатии, кгс/ при изгибе; кгс/ /см* Химическая ' Температура Л УдельСТОЙКОСТЬ по лучения,°С При ная истира- вязHCI NaO Т плав- Ткри- Время стал- криснии, 11 кость, конце- 20% 35* ления г/см - кгсм/ нТрилиэа- тал-лиэации, ции fc»A рованч ная Потери 1 3,1 4000 380 0,017 4,9 99.9 99,3 92,8 1*50 920 0,5 2 3,0 звоо 400 0,01 5.1 99,8 99,2 92,0 1350 880 1 3 3,0 3750 360 0,02 4,9 99.8 99,2 91.9 Ї400 900 0,7 k . 2.3 1)000 400 0,01 5.2 99,9 99.2 $2,8 1350-890 0.5 S 3,0 3800 390 0,015 4,9 99,7 99,3 92.0 1400 0,6 900 1 формула изобретения 9M327 2-3 MgO Шлаковое литье, включающее 3-5 NfO СаО, IWqOn,, FeO, Fe^Og 0,01-0,2 СоО СоО и С ГпО а, о т л и ч а ю щ е е с я 0,01-0,2 CraO3 тем, что, с целью повышения кристал0,8-2 лизационной способности, оно содержит Источники информации, указанные компоненты в следующих к о принятые во внимание при экспертизе вес.%: личествах, 1. Авторское свидетельство СССР ^8-52 SiOa 19-23 to «• 386859, к л . С 03 С 3/22, 1971. СаО 8-Ю 2. Авторское свидетельство СССР FeO 10-12 К А20582, к л . С 03 С 3/22, 1972. Редактор М.Дылын Составитель Л.Чубукова Техред X. Кастелевич Корректор М.Демчик Заказ ^752/5 Тираж 508 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035» Москва, Ж-35, Раушская наб. , д . Филиал ППП "Патент", г.Ужгород, V5 ул.Проектная,
