Пристрій для сухого випробування ізоляції кабелю

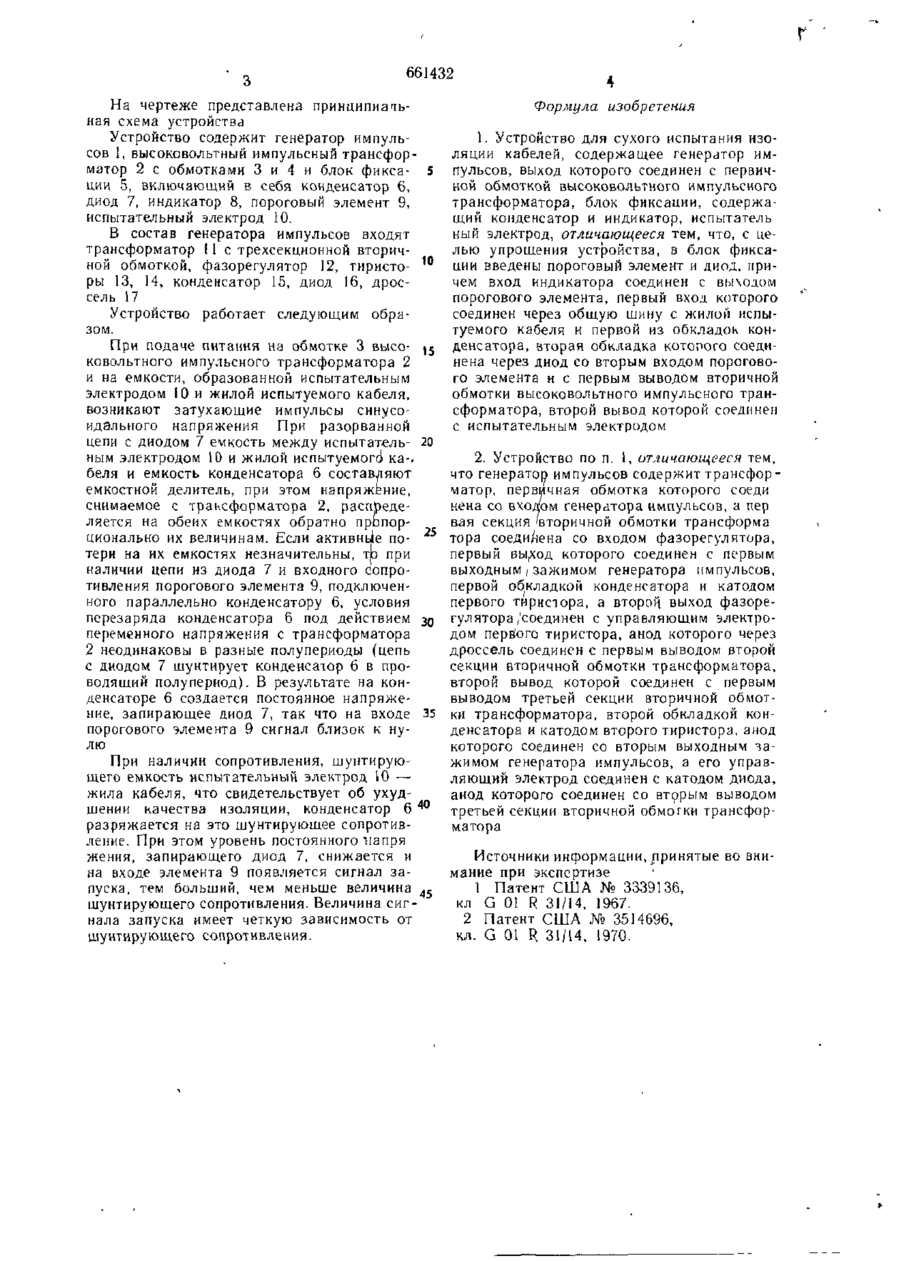

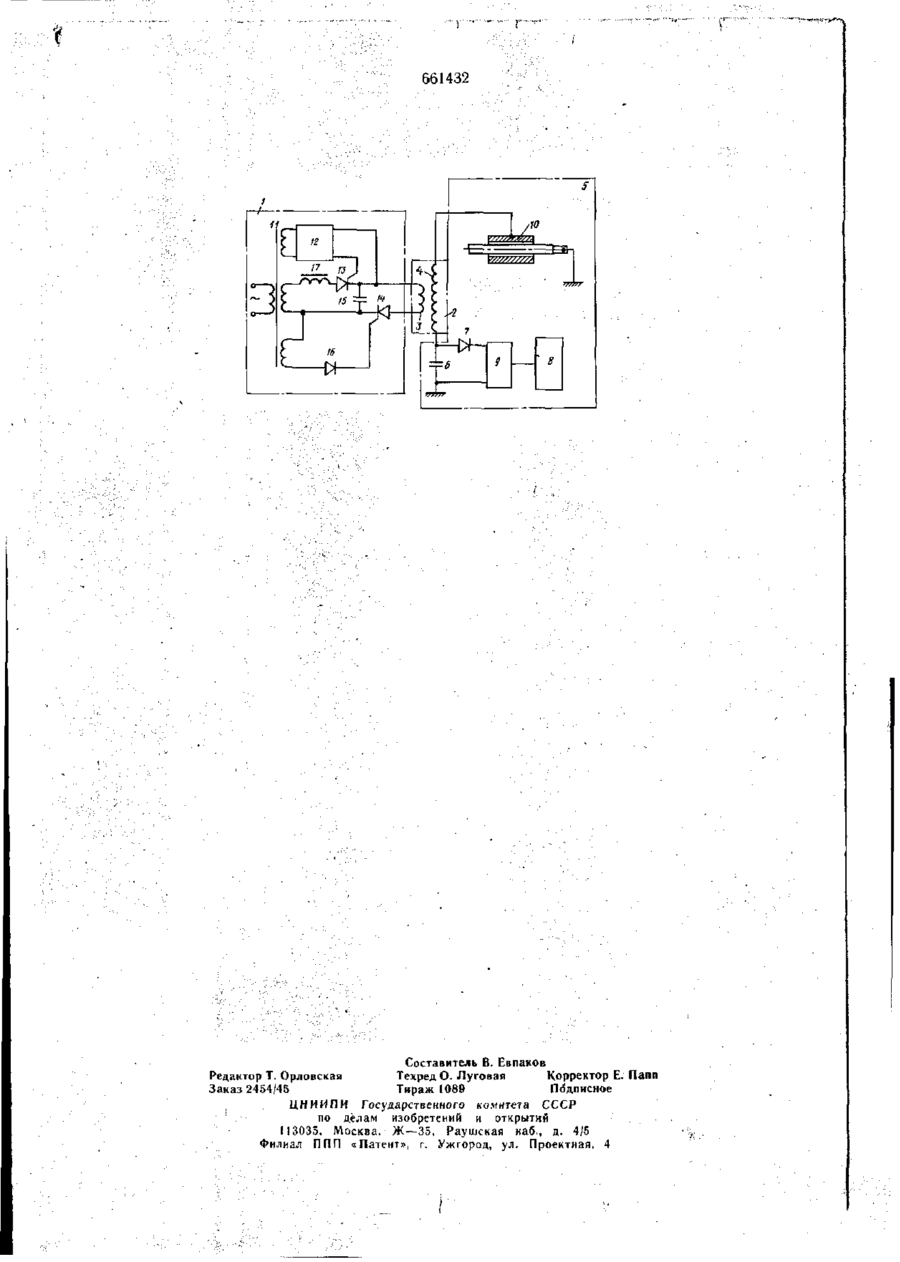

Союз Советских Социалистам еских Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид ву — (22) Заявлено 14 03 77 (21)2461944/24 21 с присоединением заявки № — Государственный комитет СССР ло дэлам изобретении и открытий 2 G 01 R 31/14 (23) Приоритет — Опубликовано 05 05 79 Бюллетень № 17 Дата опубликования описания 15 05 79 (72) Авторы изобретения (51) М Кл 3 И Шмейлин и В Г (53) УДК 621 317 333 6(088 8) Верижников (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СУХОГО ИСПЫТАНИЯ ИЗОЛЯЦИИ КАБЕЛЯ Изобретение относится к электроизмерительной технике и может быть использовано для испытания изоляции разъемных кабельных соединений или шланговых покрытий Известны устройства для сухого испытания изоляции кабелей, содержащие генератор импульсов, накопительный конденсатор и разрядный элемент [1] Недостатком этих устройств является их сложность Наиболее близким по технической сущности к предложенному является устройство для сухого испытания кабелей, содержа щее генератор импульсов, высоковольтный импульсный трансформатор и блок фиксации [2] Это устройство также имеет сложную схему Цель изобретения — упрощение >строй ства Поставленная цель достигается тем, что в блок фиксации введены пороювыи элемент и диод, причем вход индикатора соединен с выходом порогового элемента, первый вход которого соединен через общую шину с жилой испытуемою кабеля и первой из обкладок конденсатора, вторая обкладка которого соединена через диод со вторым входом порогового элемента и с первым выводом вторичной обмотки высоковольтного транс форматора Второй вывод вторичной обмот ки соединен с испытательным электродом 10 15 20 Генератор импульсов содержит трансформатор, первичная обмотка которого соединена со входом генератора импульсов, а первая секция вторичной обмотки трансформатора — со входом фазорегулятора Первый выход фазореіулятора соединен с первым выходным зажимом генератора импульсов, первой обкладкой конденсатора и катодом первого тиристора, второй выход фазорегулятора соединен с управляющим электродом первого тиристора, анод которого через дроссель соединен с первым выводом второй секции вторичной обмотки трансформатора Второй вывод второй секции соединен с первым выводом третьей секции вторичной обмотки трансформатора, второй обкладкой конденсатора и катодом второю тиристора, анод которого соединен со вторым выходным зажимом генератора импульсов, управляющий электрод второго тиристора соединен с катоцом диода, анод которого соединен со вторым выводом третьей секции вторичной обмотки трансформатора. 661432 На чертеже представлена принципиатьная схема устройства Устройство содержит генератор импульсов 1, высоковольтный импульсный трансформатор 2 с обмотками 3 и 4 и блок фикса- 5 ции 5, включающий в себя конденсатор 6, диод 7, индикатор 8, пороговый элемент 9, испытательный электрод 10. В состав генератора импульсов входят трансформатор 11 с трехсекционной вторичной обмоткой, фазорегулятор 12, тиристо- 1 0 ры 13, 14, конденсатор 15, диод 16, дроссель 17 Устройство работает следующим образом. При подаче питания на обмотке 3 высо- ї 5 ковольтного импульсного трансформатора 2 и на емкости, образованной испытательным электродом 10 и жилой испытуемого кабеля, возникают затухающие импульсы синусоидального напряжения При разорванной цепи с диодом 7 емкость между испытатель- 20 ным электродом 10 и жилой испытуемого1 ка-, беля и емкость конденсатора 6 составляют емкостной делитель, при этом напряжение, снимаемое с трансформатора 2, распределяется на обеих емкостях обратно пропорционально их величинам. Если активньіе по- 25 тери на их емкостях незначительны, тр при наличии цепи из диода 7 и входного сопротивления порогового элемента 9, подключенного параллельно конденсатору 6, условия перезаряда конденсатора 6 под действием зо переменного напряжения с трансформатора 2 неодинаковы в разные полупериоды (цепь с диодом 7 шунтирует конденсатор 6 в проводящий полупериод). В результате на конденсаторе 6 создается постоянное напряжение, запирающее диод 7, так что на входе 35 порогового элемента 9 сигнал близок к нулю При наличии сопротивления, шунтирующего емкость испытательный электрод 10 — жила кабеля, что свидетельствует об ухуд40 шении качества изоляции, конденсатор 6 разряжается на это шунтирующее сопротивление. При этом уровень постоянного тіапря жения, запирающего диод 7, снижается и на входе элемента 9 появляется сигнал запуска, тем больший, чем меньше величина 4 5 шунтирующего сопротивления. Величина сигнала запуска имеет четкую зависимость от шунтирующего сопротивления. Формула изобретения 1. Устройство для сухого испытания изоляции кабелей, содержащее генератор импульсов, выход которого соединен с первичной обмоткой высоковольтного импульсного трансформатора, блок фиксации, содержащий конденсатор и индикатор, испытатель ный электрод, отличающееся тем, что, с целью упрощения устройства, в блок фиксации введены пороговый элемент и диод, причем вход индикатора соединен с выходом порогового элемента, первый вход которого соединен через общую шину с жилой испытуемого кабеля и первой из обкладок конденсатора, вторая обкладка КОТОРОГО соединена через диод со вторым входом порогового элемента и с первым выводом вторичной обмотки высоковольтного импульсного трансформатора, второй вывод которой соединен с испытательным электродом 2. Устройство по п. 1, отличающееся тем, что генератор импульсов содержит трансформатор, первичная обмотка которого соеди нена со входом генератора импульсов, а пер вая секция ''вторичной обмотки трансформа тора соединена со входом фазорегулятора, первый вы^од которого соединен с первым выходным і зажимом генератора импульсов, первой обкладкой конденсатора и катодом первого тиристора, а второй выход фазорегулятора/соединен с управляющим электродом пербого тиристора, анод которого через дроссель соединен с первым выводом второй секции вторичной обмотки трансформатора, второй вывод которой соединен с первым выводом третьей секции вторичной обмотки трансформатора, второй обкладкой конденсатора и катодом второго тиристора, анод которого соединен со вторым выходным зажимом генератора импульсов, а его управляющий электрод соединен с катодом диода, анод которого соединен со вторым выводом третьей секции вторичной обмогки трансформатора Источники информации, принятые во внимание при экспертизе 1 Патент США № 3339136, кл G 01 R 31/14, 1967. 2 Патент США № 3514696, кл. G 01 R 31/14. 1970. ' 1 661432 Составитель В. Евпаков Редактор Т. Орловская Техред О. Луговая Корректор Е. Папп Заказ 2454/45 Тираж 1089 Подписное ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж —35, Раушская наб., д. 4/5 Филиал П ПП «Патент», г. Ужгород, ул. Проектная, 4
