Пасова передача

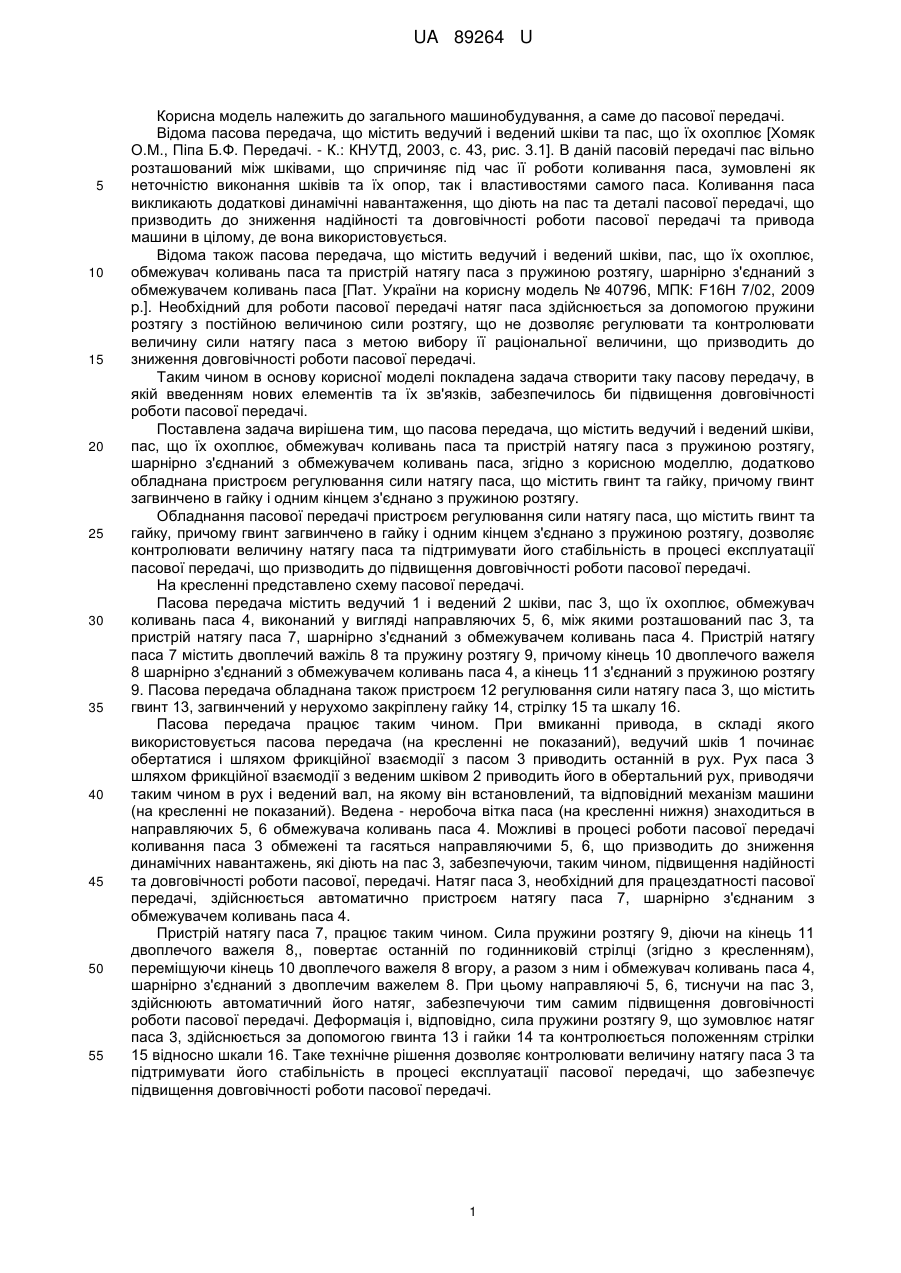

Реферат: UA 89264 U UA 89264 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до пасової передачі. Відома пасова передача, що містить ведучий і ведений шківи та пас, що їх охоплює [Хомяк О.М., Піпа Б.Ф. Передачі. - К.: КНУТД, 2003, с. 43, рис. 3.1]. В даній пасовій передачі пас вільно розташований між шківами, що спричиняє під час її роботи коливання паса, зумовлені як неточністю виконання шківів та їх опор, так і властивостями самого паса. Коливання паса викликають додаткові динамічні навантаження, що діють на пас та деталі пасової передачі, що призводить до зниження надійності та довговічності роботи пасової передачі та привода машини в цілому, де вона використовується. Відома також пасова передача, що містить ведучий і ведений шківи, пас, що їх охоплює, обмежувач коливань паса та пристрій натягу паса з пружиною розтягу, шарнірно з'єднаний з обмежувачем коливань паса [Пат. України на корисну модель № 40796, МПК: F16H 7/02, 2009 p.]. Необхідний для роботи пасової передачі натяг паса здійснюється за допомогою пружини розтягу з постійною величиною сили розтягу, що не дозволяє регулювати та контролювати величину сили натягу паса з метою вибору її раціональної величини, що призводить до зниження довговічності роботи пасової передачі. Таким чином в основу корисної моделі покладена задача створити таку пасову передачу, в якій введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи пасової передачі. Поставлена задача вирішена тим, що пасова передача, що містить ведучий і ведений шківи, пас, що їх охоплює, обмежувач коливань паса та пристрій натягу паса з пружиною розтягу, шарнірно з'єднаний з обмежувачем коливань паса, згідно з корисною моделлю, додатково обладнана пристроєм регулювання сили натягу паса, що містить гвинт та гайку, причому гвинт загвинчено в гайку і одним кінцем з'єднано з пружиною розтягу. Обладнання пасової передачі пристроєм регулювання сили натягу паса, що містить гвинт та гайку, причому гвинт загвинчено в гайку і одним кінцем з'єднано з пружиною розтягу, дозволяє контролювати величину натягу паса та підтримувати його стабільність в процесі експлуатації пасової передачі, що призводить до підвищення довговічності роботи пасової передачі. На кресленні представлено схему пасової передачі. Пасова передача містить ведучий 1 і ведений 2 шківи, пас 3, що їх охоплює, обмежувач коливань паса 4, виконаний у вигляді направляючих 5, 6, між якими розташований пас 3, та пристрій натягу паса 7, шарнірно з'єднаний з обмежувачем коливань паса 4. Пристрій натягу паса 7 містить двоплечий важіль 8 та пружину розтягу 9, причому кінець 10 двоплечого важеля 8 шарнірно з'єднаний з обмежувачем коливань паса 4, а кінець 11 з'єднаний з пружиною розтягу 9. Пасова передача обладнана також пристроєм 12 регулювання сили натягу паса 3, що містить гвинт 13, загвинчений у нерухомо закріплену гайку 14, стрілку 15 та шкалу 16. Пасова передача працює таким чином. При вмиканні привода, в складі якого використовується пасова передача (на кресленні не показаний), ведучий шків 1 починає обертатися і шляхом фрикційної взаємодії з пасом 3 приводить останній в рух. Рух паса 3 шляхом фрикційної взаємодії з веденим шківом 2 приводить його в обертальний рух, приводячи таким чином в рух і ведений вал, на якому він встановлений, та відповідний механізм машини (на кресленні не показаний). Ведена - неробоча вітка паса (на кресленні нижня) знаходиться в направляючих 5, 6 обмежувача коливань паса 4. Можливі в процесі роботи пасової передачі коливання паса 3 обмежені та гасяться направляючими 5, 6, що призводить до зниження динамічних навантажень, які діють на пас 3, забезпечуючи, таким чином, підвищення надійності та довговічності роботи пасової, передачі. Натяг паса 3, необхідний для працездатності пасової передачі, здійснюється автоматично пристроєм натягу паса 7, шарнірно з'єднаним з обмежувачем коливань паса 4. Пристрій натягу паса 7, працює таким чином. Сила пружини розтягу 9, діючи на кінець 11 двоплечого важеля 8,, повертає останній по годинниковій стрілці (згідно з кресленням), переміщуючи кінець 10 двоплечого важеля 8 вгору, а разом з ним і обмежувач коливань паса 4, шарнірно з'єднаний з двоплечим важелем 8. При цьому направляючі 5, 6, тиснучи на пас 3, здійснюють автоматичний його натяг, забезпечуючи тим самим підвищення довговічності роботи пасової передачі. Деформація і, відповідно, сила пружини розтягу 9, що зумовлює натяг паса 3, здійснюється за допомогою гвинта 13 і гайки 14 та контролюється положенням стрілки 15 відносно шкали 16. Таке технічне рішення дозволяє контролювати величину натягу паса 3 та підтримувати його стабільність в процесі експлуатації пасової передачі, що забезпечує підвищення довговічності роботи пасової передачі. 1 UA 89264 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пасова передача, що містить ведучий і ведений шківи, пас, що їх охоплює, обмежувач коливань паса та пристрій натягу паса з пружиною розтягу, шарнірно з'єднаний з обмежувачем коливань паса, яка відрізняється тим, що додатково обладнана пристроєм регулювання сили натягу паса, що містить гвинт та гайку, причому гвинт загвинчено в гайку і одним кінцем з'єднано з пружиною розтягу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
