Фрикційна передача

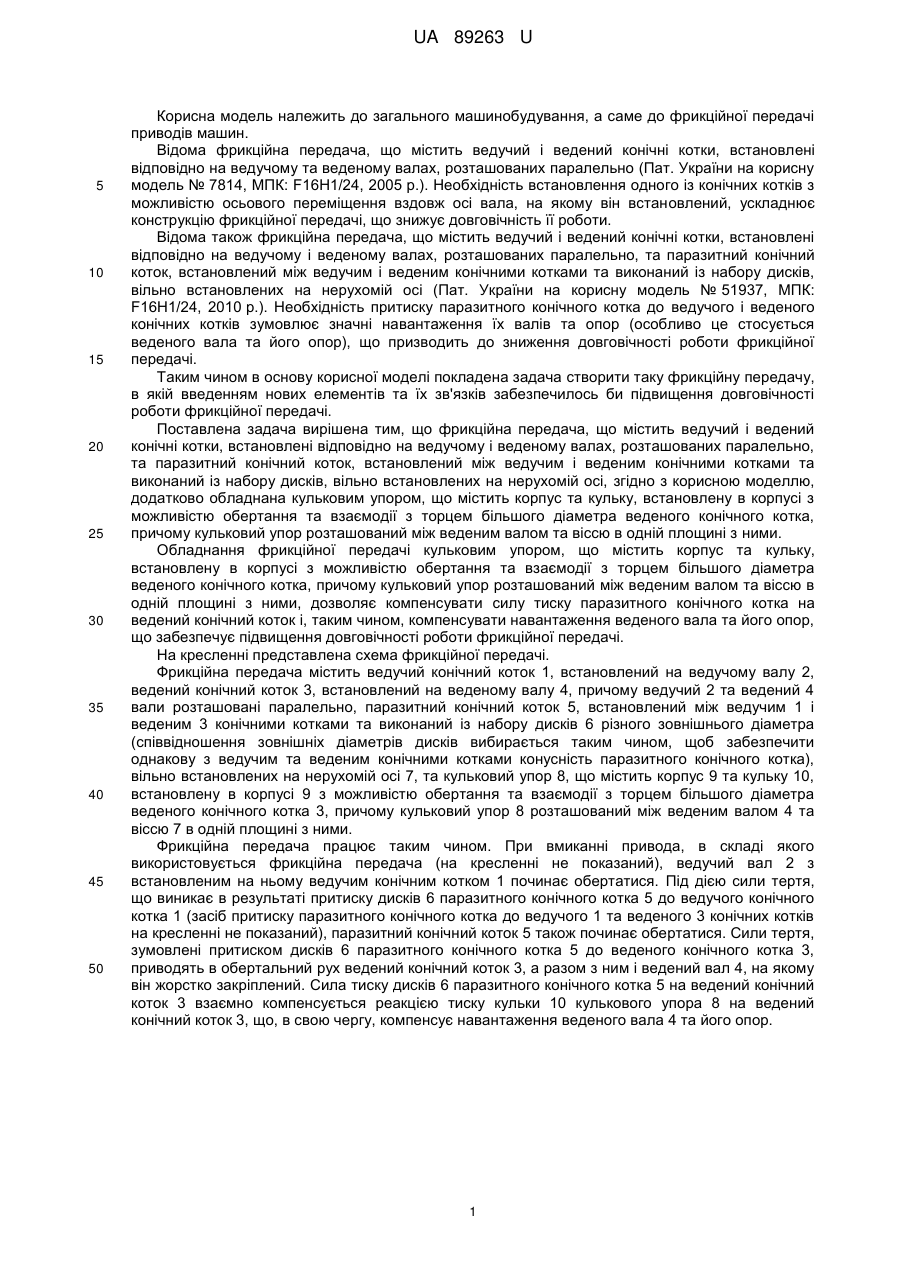

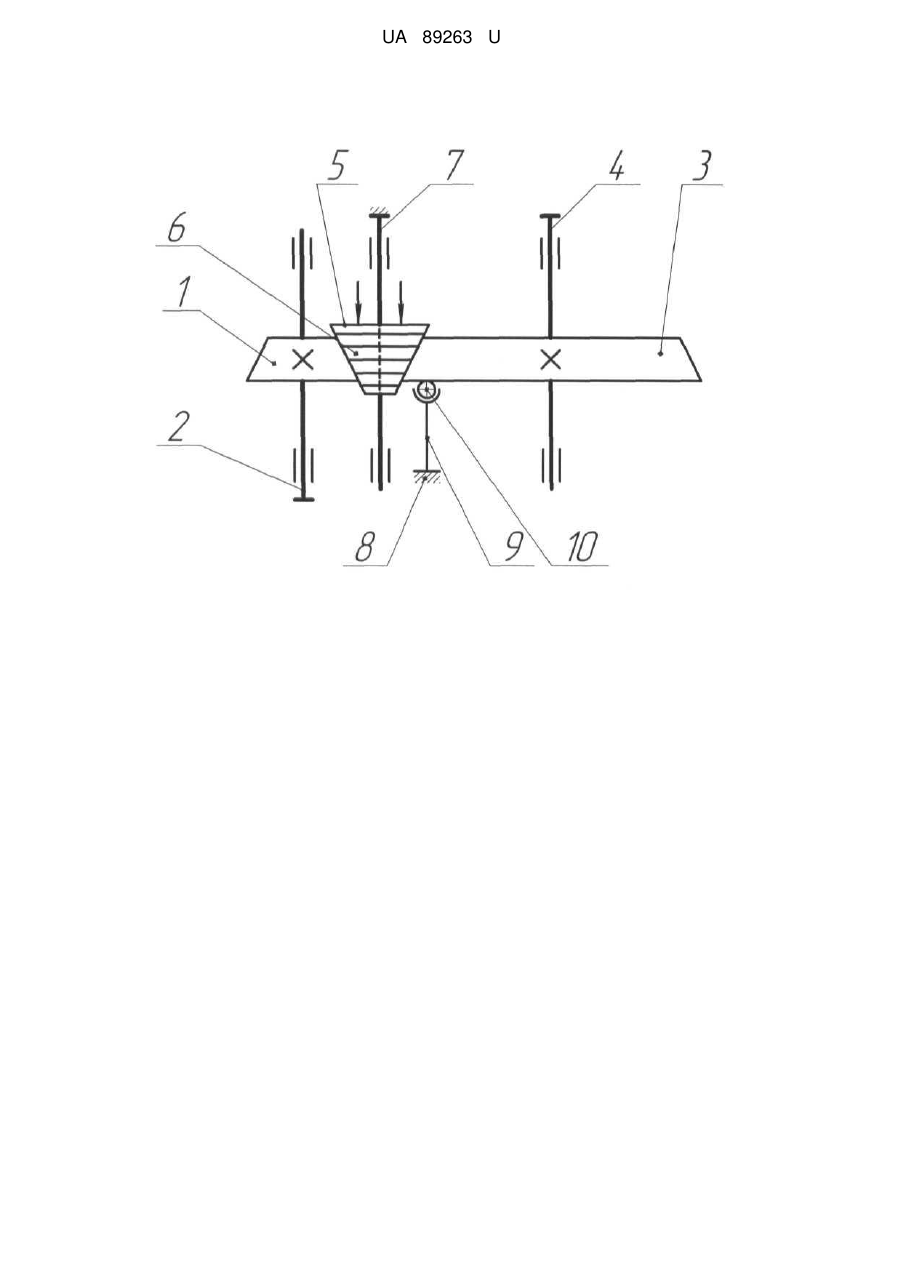

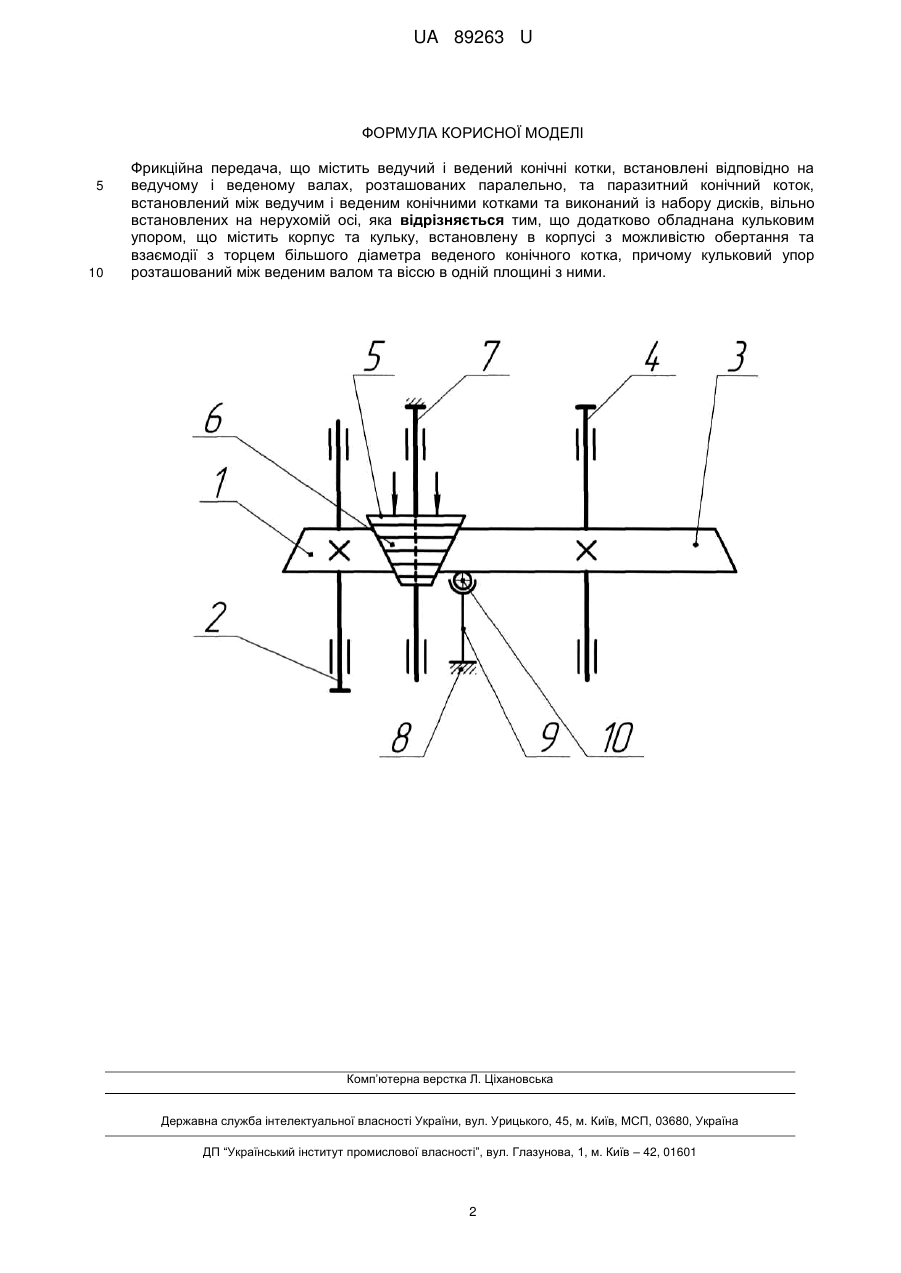

Реферат: UA 89263 U UA 89263 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі приводів машин. Відома фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно (Пат. України на корисну модель № 7814, МПК: F16Н1/24, 2005 p.). Необхідність встановлення одного із конічних котків з можливістю осьового переміщення вздовж осі вала, на якому він встановлений, ускладнює конструкцію фрикційної передачі, що знижує довговічність її роботи. Відома також фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому і веденому валах, розташованих паралельно, та паразитний конічний коток, встановлений між ведучим і веденим конічними котками та виконаний із набору дисків, вільно встановлених на нерухомій осі (Пат. України на корисну модель № 51937, МПК: F16Н1/24, 2010 p.). Необхідність притиску паразитного конічного котка до ведучого і веденого конічних котків зумовлює значні навантаження їх валів та опор (особливо це стосується веденого вала та його опор), що призводить до зниження довговічності роботи фрикційної передачі. Таким чином в основу корисної моделі покладена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішена тим, що фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому і веденому валах, розташованих паралельно, та паразитний конічний коток, встановлений між ведучим і веденим конічними котками та виконаний із набору дисків, вільно встановлених на нерухомій осі, згідно з корисною моделлю, додатково обладнана кульковим упором, що містить корпус та кульку, встановлену в корпусі з можливістю обертання та взаємодії з торцем більшого діаметра веденого конічного котка, причому кульковий упор розташований між веденим валом та віссю в одній площині з ними. Обладнання фрикційної передачі кульковим упором, що містить корпус та кульку, встановлену в корпусі з можливістю обертання та взаємодії з торцем більшого діаметра веденого конічного котка, причому кульковий упор розташований між веденим валом та віссю в одній площині з ними, дозволяє компенсувати силу тиску паразитного конічного котка на ведений конічний коток і, таким чином, компенсувати навантаження веденого вала та його опор, що забезпечує підвищення довговічності роботи фрикційної передачі. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий конічний коток 1, встановлений на ведучому валу 2, ведений конічний коток 3, встановлений на веденому валу 4, причому ведучий 2 та ведений 4 вали розташовані паралельно, паразитний конічний коток 5, встановлений між ведучим 1 і веденим 3 конічними котками та виконаний із набору дисків 6 різного зовнішнього діаметра (співвідношення зовнішніх діаметрів дисків вибирається таким чином, щоб забезпечити однакову з ведучим та веденим конічними котками конусність паразитного конічного котка), вільно встановлених на нерухомій осі 7, та кульковий упор 8, що містить корпус 9 та кульку 10, встановлену в корпусі 9 з можливістю обертання та взаємодії з торцем більшого діаметра веденого конічного котка 3, причому кульковий упор 8 розташований між веденим валом 4 та віссю 7 в одній площині з ними. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 2 з встановленим на ньому ведучим конічним котком 1 починає обертатися. Під дією сили тертя, що виникає в результаті притиску дисків 6 паразитного конічного котка 5 до ведучого конічного котка 1 (засіб притиску паразитного конічного котка до ведучого 1 та веденого 3 конічних котків на кресленні не показаний), паразитний конічний коток 5 також починає обертатися. Сили тертя, зумовлені притиском дисків 6 паразитного конічного котка 5 до веденого конічного котка 3, приводять в обертальний рух ведений конічний коток 3, а разом з ним і ведений вал 4, на якому він жорстко закріплений. Сила тиску дисків 6 паразитного конічного котка 5 на ведений конічний коток 3 взаємно компенсується реакцією тиску кульки 10 кулькового упора 8 на ведений конічний коток 3, що, в свою чергу, компенсує навантаження веденого вала 4 та його опор. 1 UA 89263 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому і веденому валах, розташованих паралельно, та паразитний конічний коток, встановлений між ведучим і веденим конічними котками та виконаний із набору дисків, вільно встановлених на нерухомій осі, яка відрізняється тим, що додатково обладнана кульковим упором, що містить корпус та кульку, встановлену в корпусі з можливістю обертання та взаємодії з торцем більшого діаметра веденого конічного котка, причому кульковий упор розташований між веденим валом та віссю в одній площині з ними. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
