Вогнезатримувач

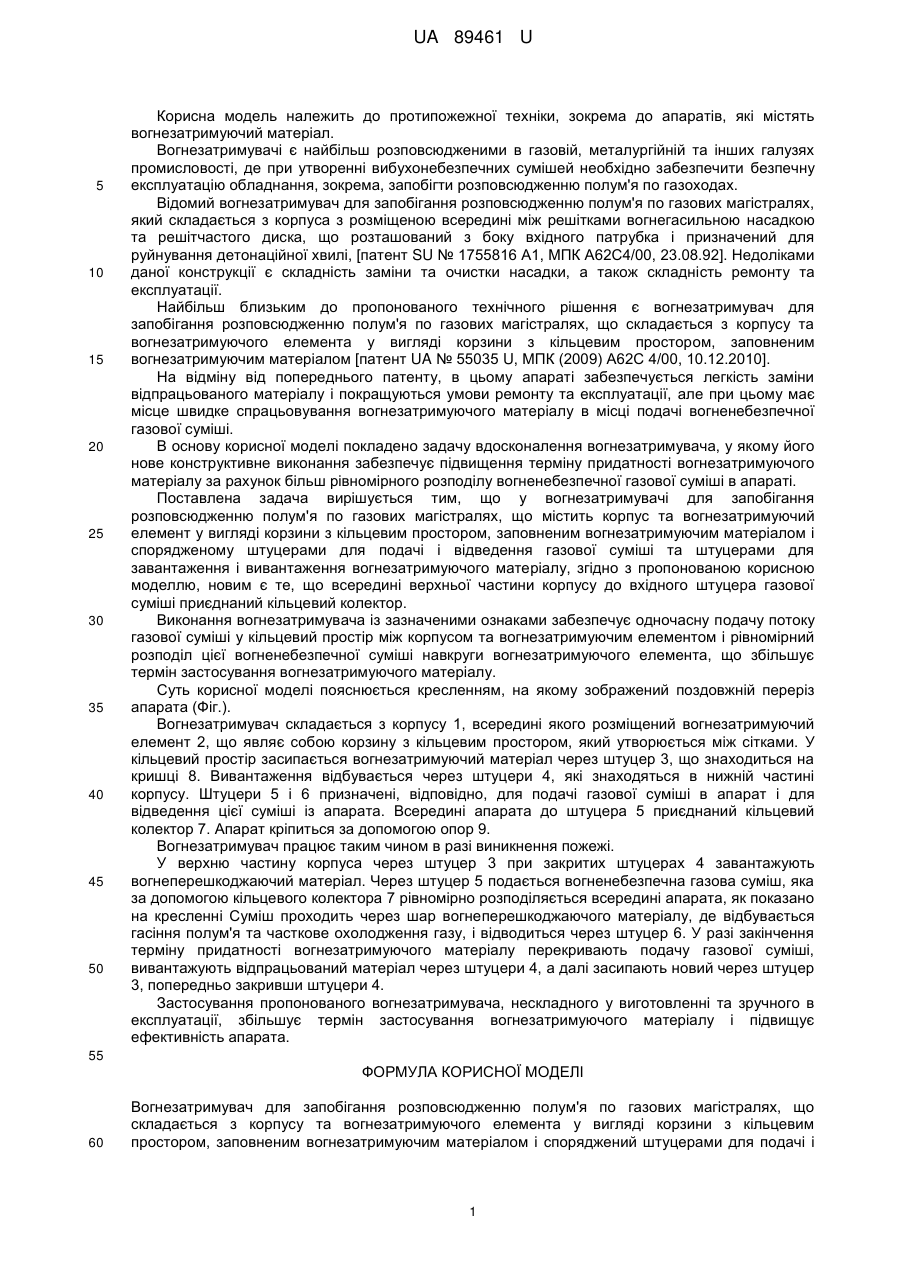

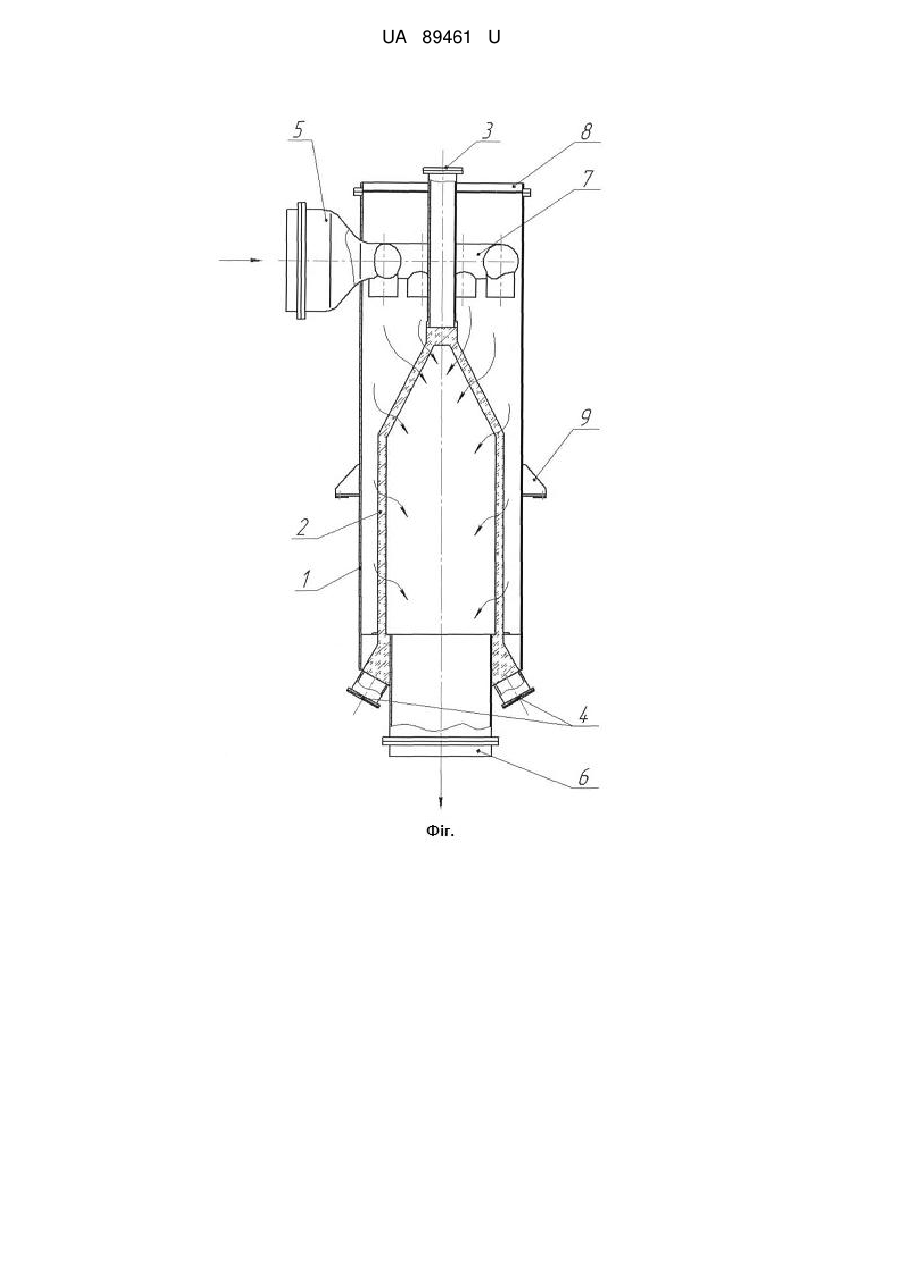

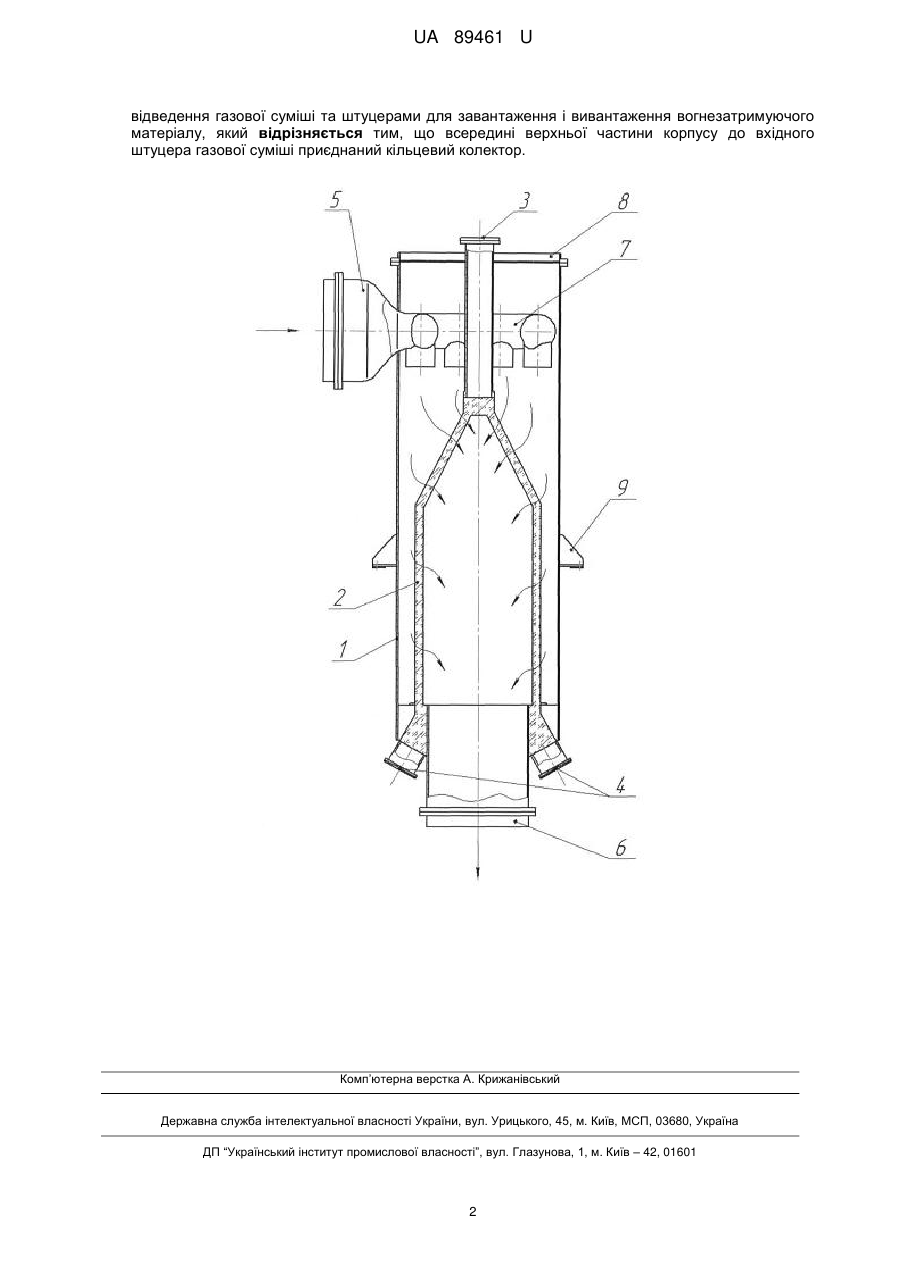

Реферат: Вогнезатримувач для запобігання розповсюдженню полум'я по газових магістралях, складається з корпусу та вогнезатримуючого елемента у вигляді корзини з кільцевим простором, заповненим вогнезатримуючим матеріалом і споряджений штуцерами для подачі і відведення газової суміші та штуцерами для завантаження і вивантаження вогнезатримуючого матеріалу. Всередині верхньої частини корпусу до вхідного штуцера газової суміші приєднаний кільцевий колектор. UA 89461 U (54) ВОГНЕЗАТРИМУВАЧ UA 89461 U UA 89461 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до протипожежної техніки, зокрема до апаратів, які містять вогнезатримуючий матеріал. Вогнезатримувачі є найбільш розповсюдженими в газовій, металургійній та інших галузях промисловості, де при утворенні вибухонебезпечних сумішей необхідно забезпечити безпечну експлуатацію обладнання, зокрема, запобігти розповсюдженню полум'я по газоходах. Відомий вогнезатримувач для запобігання розповсюдженню полум'я по газових магістралях, який складається з корпуса з розміщеною всередині між решітками вогнегасильною насадкою та решітчастого диска, що розташований з боку вхідного патрубка і призначений для руйнування детонаційної хвилі, [патент SU № 1755816 А1, МПК А62С4/00, 23.08.92]. Недоліками даної конструкції є складність заміни та очистки насадки, а також складність ремонту та експлуатації. Найбільш близьким до пропонованого технічного рішення є вогнезатримувач для запобігання розповсюдженню полум'я по газових магістралях, що складається з корпусу та вогнезатримуючого елемента у вигляді корзини з кільцевим простором, заповненим вогнезатримуючим матеріалом [патент UA № 55035 U, МПК (2009) А62С 4/00, 10.12.2010]. На відміну від попереднього патенту, в цьому апараті забезпечується легкість заміни відпрацьованого матеріалу і покращуються умови ремонту та експлуатації, але при цьому має місце швидке спрацьовування вогнезатримуючого матеріалу в місці подачі вогненебезпечної газової суміші. В основу корисної моделі покладено задачу вдосконалення вогнезатримувача, у якому його нове конструктивне виконання забезпечує підвищення терміну придатності вогнезатримуючого матеріалу за рахунок більш рівномірного розподілу вогненебезпечної газової суміші в апараті. Поставлена задача вирішується тим, що у вогнезатримувачі для запобігання розповсюдженню полум'я по газових магістралях, що містить корпус та вогнезатримуючий елемент у вигляді корзини з кільцевим простором, заповненим вогнезатримуючим матеріалом і спорядженому штуцерами для подачі і відведення газової суміші та штуцерами для завантаження і вивантаження вогнезатримуючого матеріалу, згідно з пропонованою корисною моделлю, новим є те, що всередині верхньої частини корпусу до вхідного штуцера газової суміші приєднаний кільцевий колектор. Виконання вогнезатримувача із зазначеними ознаками забезпечує одночасну подачу потоку газової суміші у кільцевий простір між корпусом та вогнезатримуючим елементом і рівномірний розподіл цієї вогненебезпечної суміші навкруги вогнезатримуючого елемента, що збільшує термін застосування вогнезатримуючого матеріалу. Суть корисної моделі пояснюється кресленням, на якому зображений поздовжній переріз апарата (Фіг.). Вогнезатримувач складається з корпусу 1, всередині якого розміщений вогнезатримуючий елемент 2, що являє собою корзину з кільцевим простором, який утворюється між сітками. У кільцевий простір засипається вогнезатримуючий матеріал через штуцер 3, що знаходиться на кришці 8. Вивантаження відбувається через штуцери 4, які знаходяться в нижній частині корпусу. Штуцери 5 і 6 призначені, відповідно, для подачі газової суміші в апарат і для відведення цієї суміші із апарата. Всередині апарата до штуцера 5 приєднаний кільцевий колектор 7. Апарат кріпиться за допомогою опор 9. Вогнезатримувач працює таким чином в разі виникнення пожежі. У верхню частину корпуса через штуцер 3 при закритих штуцерах 4 завантажують вогнеперешкоджаючий матеріал. Через штуцер 5 подається вогненебезпечна газова суміш, яка за допомогою кільцевого колектора 7 рівномірно розподіляється всередині апарата, як показано на кресленні Суміш проходить через шар вогнеперешкоджаючого матеріалу, де відбувається гасіння полум'я та часткове охолодження газу, і відводиться через штуцер 6. У разі закінчення терміну придатності вогнезатримуючого матеріалу перекривають подачу газової суміші, вивантажують відпрацьований матеріал через штуцери 4, а далі засипають новий через штуцер 3, попередньо закривши штуцери 4. Застосування пропонованого вогнезатримувача, нескладного у виготовленні та зручного в експлуатації, збільшує термін застосування вогнезатримуючого матеріалу і підвищує ефективність апарата. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вогнезатримувач для запобігання розповсюдженню полум'я по газових магістралях, що складається з корпусу та вогнезатримуючого елемента у вигляді корзини з кільцевим простором, заповненим вогнезатримуючим матеріалом і споряджений штуцерами для подачі і 1 UA 89461 U відведення газової суміші та штуцерами для завантаження і вивантаження вогнезатримуючого матеріалу, який відрізняється тим, що всередині верхньої частини корпусу до вхідного штуцера газової суміші приєднаний кільцевий колектор. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
