Зимова вудка

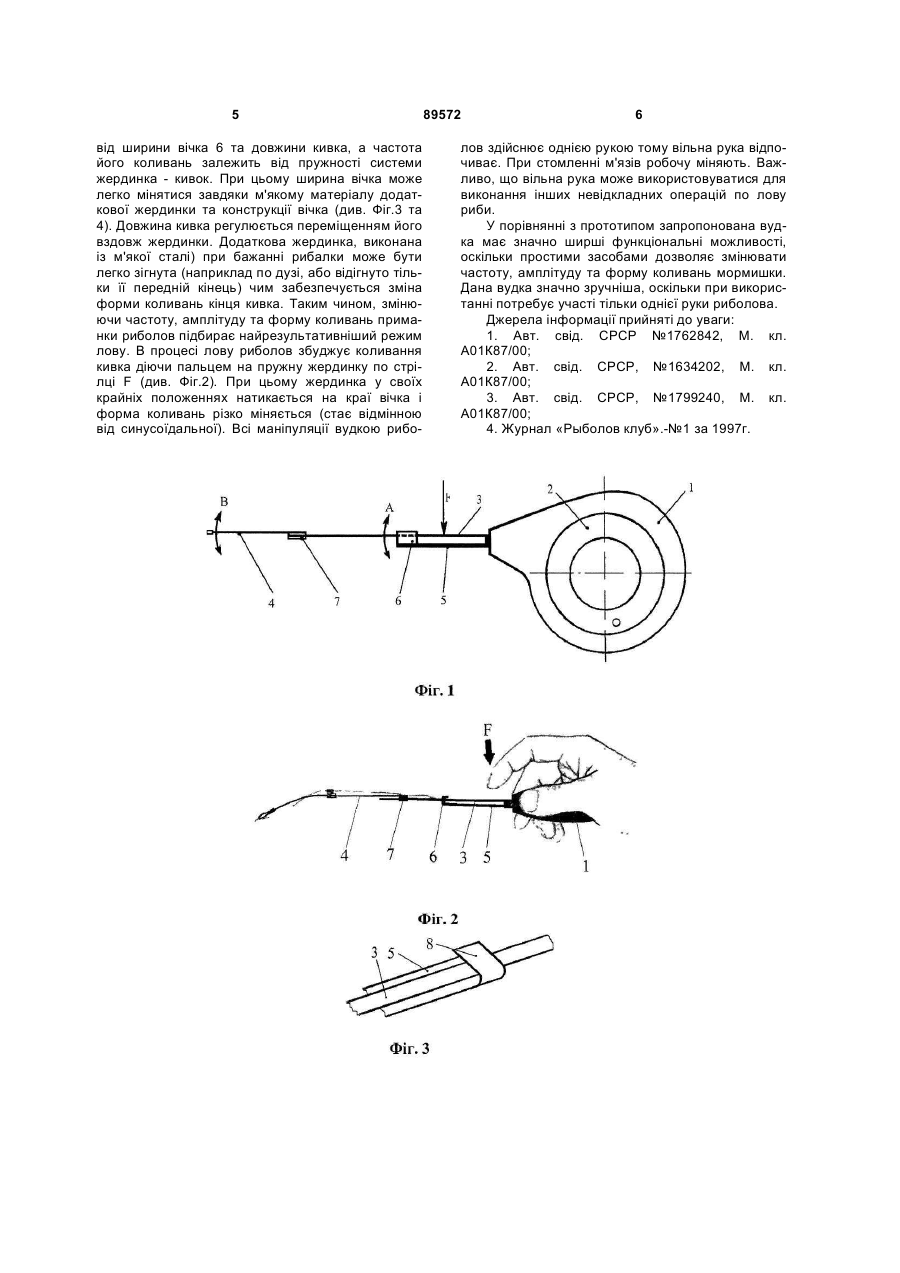

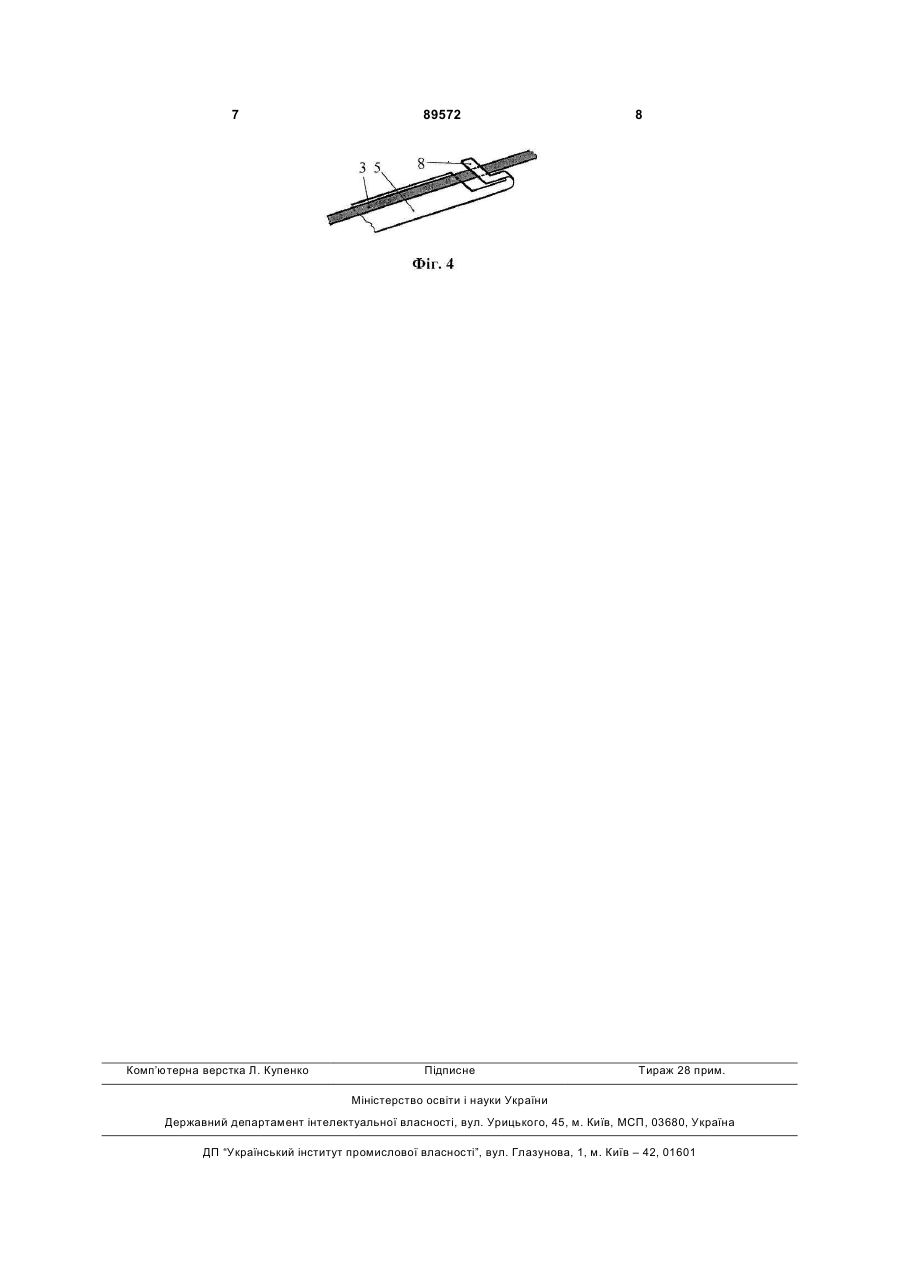

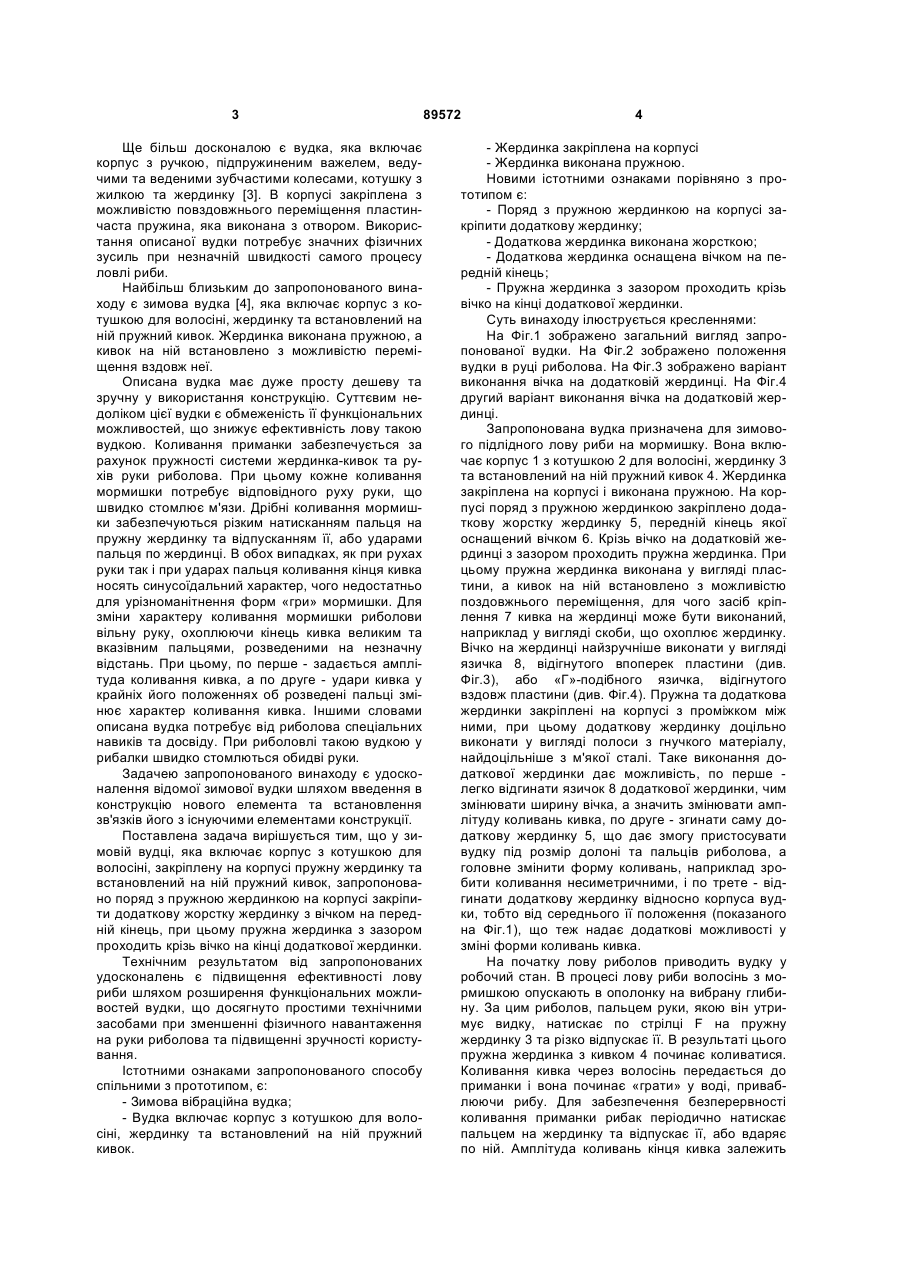

1. Зимова вудка, яка включає корпус з котушкою для волосіні, закріплену на корпусі пружну жердинку та встановлений на ній пружний кивок, яка відрізняється тим, що поряд з пружною жердинкою на корпусі закріплена додаткова жорстка жердинка з вічком на передньому кінці, де вічко має вигляд пластини з язичком, який відігнутий поперек пластини або, якщо він Г-подібний - відігнутий вздовж пластини, при цьому пружна жердинка з зазором проходить крізь вічко на кінці додаткової жердинки. 2. Зимова вудка за п. 1, яка відрізняється тим, що додаткова жердинка виконана у вигляді смуги з гнучкого матеріалу. 3. Зимова вудка за п. 1, яка відрізняється тим, що пружна і додаткова жердинки закріплені на корпусі з проміжком між ними. (19) (21) a200805319 (22) 23.04.2008 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) СУВІД ОЛЕКСАНДР МИКОЛАЙОВИЧ (73) СУВІД ОЛЕКСАНДР МИКОЛАЙОВИЧ (56) SU 1634202 A1, 15.03.1991 SU 1799240 A3, 28.02.1993 SU 1762842 A1, 23.09.1992 SU 1264886 A1, 23.10.1986 SU 1711761 A1, 15.02.1992 SU 1664224 A1, 23.07.1991 SU 583789 A, 15.12.1977 DE 942302 C, 03.05.1956 US 5444934 A, 29.08.1995 US 3425150 A, 04.08.1967 3 Ще більш досконалою є вудка, яка включає корпус з ручкою, підпружиненим важелем, ведучими та веденими зубчастими колесами, котушку з жилкою та жердинку [3]. В корпусі закріплена з можливістю повздовжнього переміщення пластинчаста пружина, яка виконана з отвором. Використання описаної вудки потребує значних фізичних зусиль при незначній швидкості самого процесу ловлі риби. Найбільш близьким до запропонованого винаходу є зимова вудка [4], яка включає корпус з котушкою для волосіні, жердинку та встановлений на ній пружний кивок. Жердинка виконана пружною, а кивок на ній встановлено з можливістю переміщення вздовж неї. Описана вудка має дуже просту дешеву та зручну у використання конструкцію. Суттєвим недоліком цієї вудки є обмеженість її функціональних можливостей, що знижує ефективність лову такою вудкою. Коливання приманки забезпечується за рахунок пружності системи жердинка-кивок та рухів руки риболова. При цьому кожне коливання мормишки потребує відповідного руху руки, що швидко стомлює м'язи. Дрібні коливання мормишки забезпечуються різким натисканням пальця на пружну жердинку та відпусканням її, або ударами пальця по жердинці. В обох випадках, як при рухах руки так і при ударах пальця коливання кінця кивка носять синусоїдальний характер, чого недостатньо для урізноманітнення форм «гри» мормишки. Для зміни характеру коливання мормишки риболови вільну руку, охоплюючи кінець кивка великим та вказівним пальцями, розведеними на незначну відстань. При цьому, по перше - задається амплітуда коливання кивка, а по друге - удари кивка у крайніх його положеннях об розведені пальці змінює характер коливання кивка. Іншими словами описана вудка потребує від риболова спеціальних навиків та досвіду. При риболовлі такою вудкою у рибалки швидко стомлються обидві руки. Задачею запропонованого винаходу є удосконалення відомої зимової вудки шляхом введення в конструкцію нового елемента та встановлення зв'язків його з існуючими елементами конструкції. Поставлена задача вирішується тим, що у зимовій вудці, яка включає корпус з котушкою для волосіні, закріплену на корпусі пружну жердинку та встановлений на ній пружний кивок, запропоновано поряд з пружною жердинкою на корпусі закріпити додаткову жорстку жердинку з вічком на передній кінець, при цьому пружна жердинка з зазором проходить крізь вічко на кінці додаткової жердинки. Технічним результатом від запропонованих удосконалень є підвищення ефективності лову риби шляхом розширення функціональних можливостей вудки, що досягнуто простими технічними засобами при зменшенні фізичного навантаження на руки риболова та підвищенні зручності користування. Істотними ознаками запропонованого способу спільними з прототипом, є: - Зимова вібраційна вудка; - Вудка включає корпус з котушкою для волосіні, жердинку та встановлений на ній пружний кивок. 89572 4 - Жердинка закріплена на корпусі - Жердинка виконана пружною. Новими істотними ознаками порівняно з прототипом є: - Поряд з пружною жердинкою на корпусі закріпити додаткову жердинку; - Додаткова жердинка виконана жорсткою; - Додаткова жердинка оснащена вічком на передній кінець; - Пружна жердинка з зазором проходить крізь вічко на кінці додаткової жердинки. Суть винаходу ілюструється кресленнями: На Фіг.1 зображено загальний вигляд запропонованої вудки. На Фіг.2 зображено положення вудки в руці риболова. На Фіг.3 зображено варіант виконання вічка на додатковій жердинці. На Фіг.4 другий варіант виконання вічка на додатковій жердинці. Запропонована вудка призначена для зимового підлідного лову риби на мормишку. Вона включає корпус 1 з котушкою 2 для волосіні, жердинку 3 та встановлений на ній пружний кивок 4. Жердинка закріплена на корпусі і виконана пружною. На корпусі поряд з пружною жердинкою закріплено додаткову жорстку жердинку 5, передній кінець якої оснащений вічком 6. Крізь вічко на додатковій жердинці з зазором проходить пружна жердинка. При цьому пружна жердинка виконана у вигляді пластини, а кивок на ній встановлено з можливістю поздовжнього переміщення, для чого засіб кріплення 7 кивка на жердинці може бути виконаний, наприклад у вигляді скоби, що охоплює жердинку. Вічко на жердинці найзручніше виконати у вигляді язичка 8, відігнутого впоперек пластини (див. Фіг.3), або «Г»-подібного язичка, відігнутого вздовж пластини (див. Фіг.4). Пружна та додаткова жердинки закріплені на корпусі з проміжком між ними, при цьому додаткову жердинку доцільно виконати у вигляді полоси з гнучкого матеріалу, найдоцільніше з м'якої сталі. Таке виконання додаткової жердинки дає можливість, по перше легко відгинати язичок 8 додаткової жердинки, чим змінювати ширину вічка, а значить змінювати амплітуду коливань кивка, по друге - згинати саму додаткову жердинку 5, що дає змогу пристосувати вудку під розмір долоні та пальців риболова, а головне змінити форму коливань, наприклад зробити коливання несиметричними, і по трете - відгинати додаткову жердинку відносно корпуса вудки, тобто від середнього її положення (показаного на Фіг.1), що теж надає додаткові можливості у зміні форми коливань кивка. На початку лову риболов приводить вудку у робочий стан. В процесі лову риби волосінь з мормишкою опускають в ополонку на вибрану глибину. За цим риболов, пальцем руки, якою він утримує видку, натискає по стрілці F на пружну жердинку 3 та різко відпускає її. В результаті цього пружна жердинка з кивком 4 починає коливатися. Коливання кивка через волосінь передається до приманки і вона починає «грати» у воді, приваблюючи рибу. Для забезпечення безперервності коливання приманки рибак періодично натискає пальцем на жердинку та відпускає її, або вдаряє по ній. Амплітуда коливань кінця кивка залежить 5 від ширини вічка 6 та довжини кивка, а частота його коливань залежить від пружності системи жердинка - кивок. При цьому ширина вічка може легко мінятися завдяки м'якому матеріалу додаткової жердинки та конструкції вічка (див. Фіг.3 та 4). Довжина кивка регулюється переміщенням його вздовж жердинки. Додаткова жердинка, виконана із м'якої сталі) при бажанні рибалки може бути легко зігнута (наприклад по дузі, або відігнуто тільки її передній кінець) чим забезпечується зміна форми коливань кінця кивка. Таким чином, змінюючи частоту, амплітуду та форму коливань приманки риболов підбирає найрезультативніший режим лову. В процесі лову риболов збуджує коливання кивка діючи пальцем на пружну жердинку по стрілці F (див. Фіг.2). При цьому жердинка у своїх крайніх положеннях натикається на краї вічка і форма коливань різко міняється (стає відмінною від синусоїдальної). Всі маніпуляції вудкою рибо 89572 6 лов здійснює однією рукою тому вільна рука відпочиває. При стомленні м'язів робочу міняють. Важливо, що вільна рука може використовуватися для виконання інших невідкладних операцій по лову риби. У порівнянні з прототипом запропонована вудка має значно ширші функціональні можливості, оскільки простими засобами дозволяє змінювати частоту, амплітуду та форму коливань мормишки. Дана вудка значно зручніша, оскільки при використанні потребує участі тільки однієї руки риболова. Джерела інформації прийняті до уваги: 1. Авт. свід. СРСР №1762842, М. кл. А01К87/00; 2. Авт. свід. СРСР, №1634202, М. кл. А01К87/00; 3. Авт. свід. СРСР, №1799240, М. кл. А01К87/00; 4. Журнал «Рыболов клуб».-№1 за 1997г. 7 Комп’ютерна верстка Л. Купенко 89572 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
