Глушник шуму газового струменя

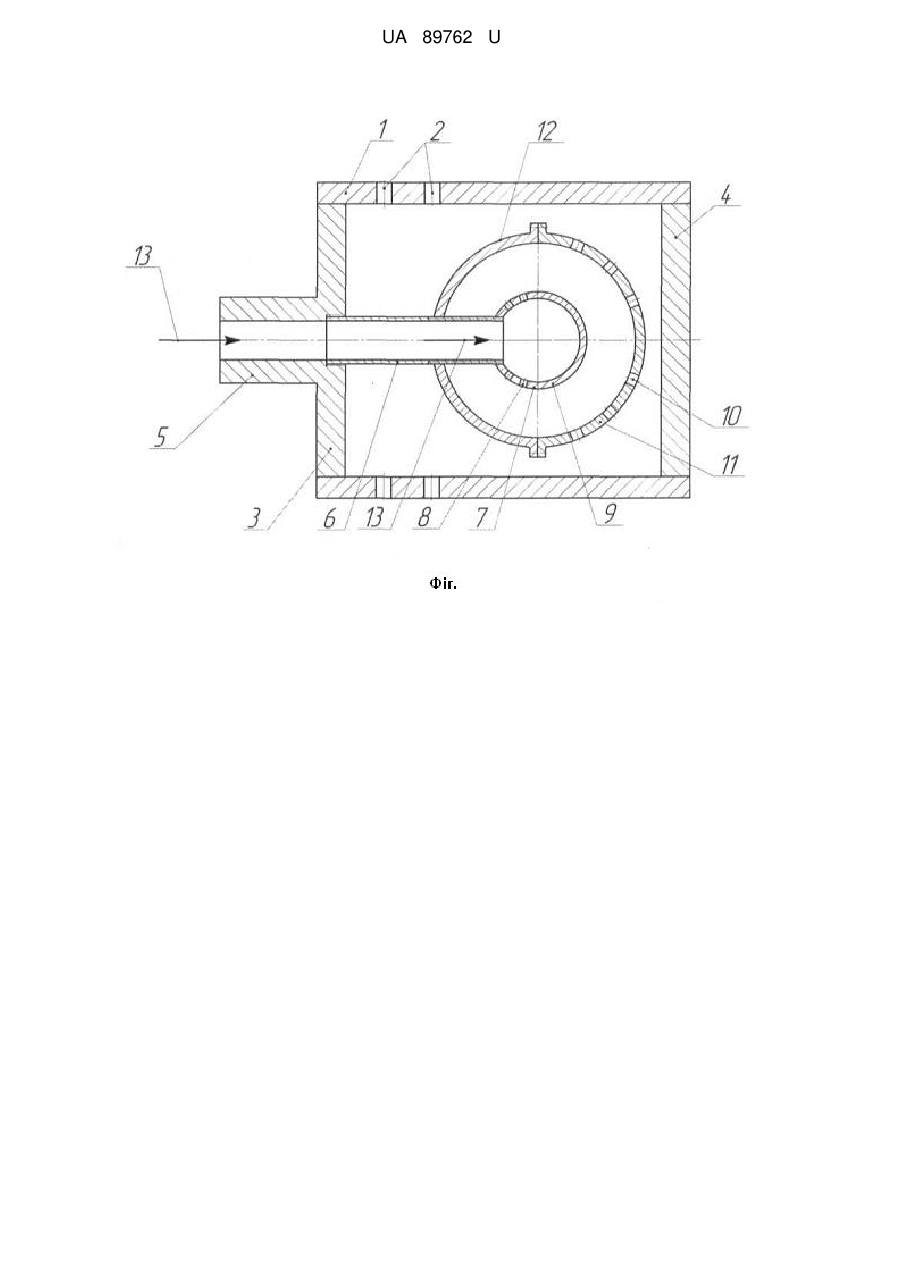

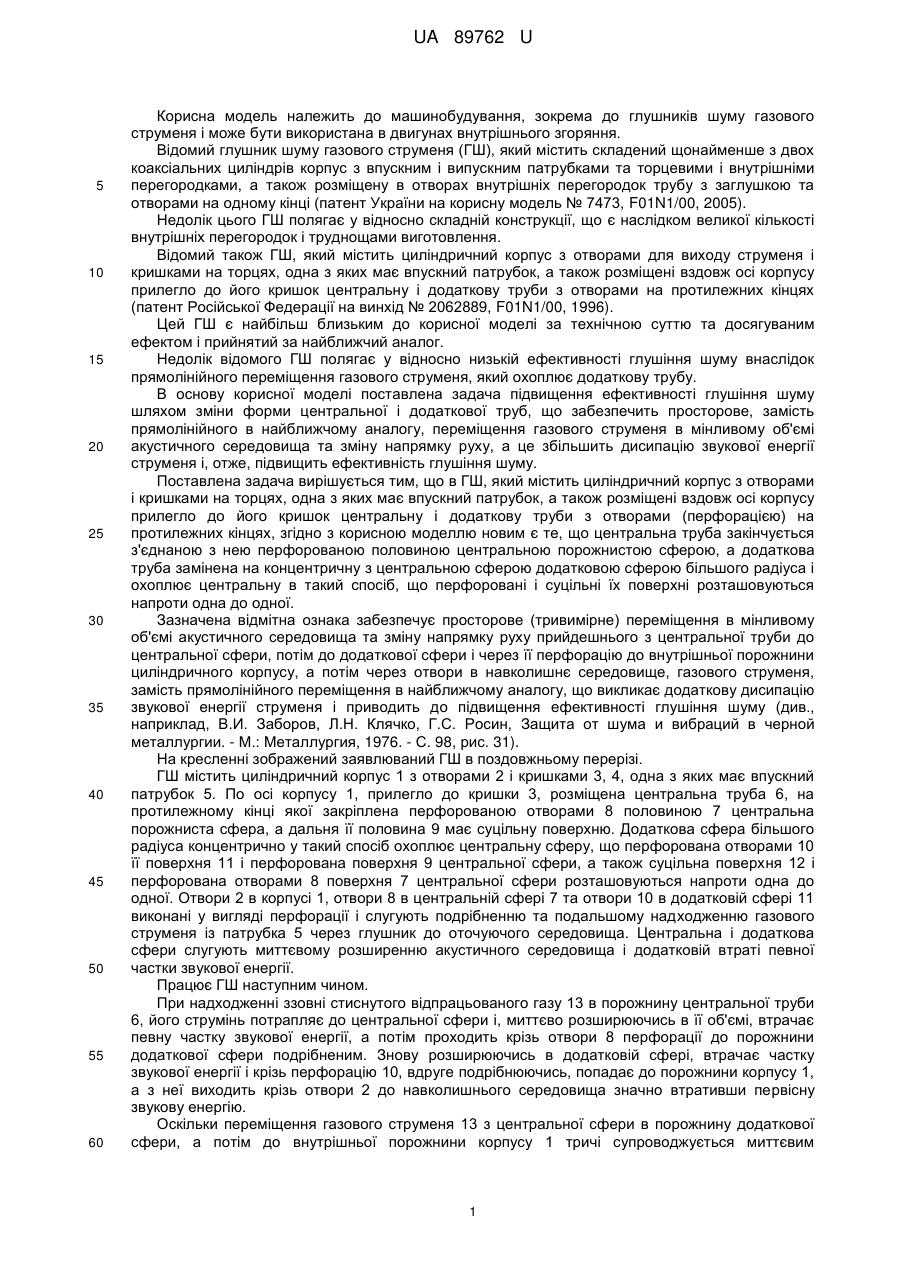

Реферат: UA 89762 U UA 89762 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, зокрема до глушників шуму газового струменя і може бути використана в двигунах внутрішнього згоряння. Відомий глушник шуму газового струменя (ГШ), який містить складений щонайменше з двох коаксіальних циліндрів корпус з впускним і випускним патрубками та торцевими і внутрішніми перегородками, а також розміщену в отворах внутрішніх перегородок трубу з заглушкою та отворами на одному кінці (патент України на корисну модель № 7473, F01N1/00, 2005). Недолік цього ГШ полягає у відносно складній конструкції, що є наслідком великої кількості внутрішніх перегородок і труднощами виготовлення. Відомий також ГШ, який містить циліндричний корпус з отворами для виходу струменя і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу прилегло до його кришок центральну і додаткову труби з отворами на протилежних кінцях (патент Російської Федерації на винхід № 2062889, F01N1/00, 1996). Цей ГШ є найбільш близьким до корисної моделі за технічною суттю та досягуваним ефектом і прийнятий за найближчий аналог. Недолік відомого ГШ полягає у відносно низькій ефективності глушіння шуму внаслідок прямолінійного переміщення газового струменя, який охоплює додаткову трубу. В основу корисної моделі поставлена задача підвищення ефективності глушіння шуму шляхом зміни форми центральної і додаткової труб, що забезпечить просторове, замість прямолінійного в найближчому аналогу, переміщення газового струменя в мінливому об'ємі акустичного середовища та зміну напрямку руху, а це збільшить дисипацію звукової енергії струменя і, отже, підвищить ефективність глушіння шуму. Поставлена задача вирішується тим, що в ГШ, який містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу прилегло до його кришок центральну і додаткову труби з отворами (перфорацією) на протилежних кінцях, згідно з корисною моделлю новим є те, що центральна труба закінчується з'єднаною з нею перфорованою половиною центральною порожнистою сферою, а додаткова труба замінена на концентричну з центральною сферою додатковою сферою більшого радіуса і охоплює центральну в такий спосіб, що перфоровані і суцільні їх поверхні розташовуються напроти одна до одної. Зазначена відмітна ознака забезпечує просторове (тривимірне) переміщення в мінливому об'ємі акустичного середовища та зміну напрямку руху прийдешнього з центральної труби до центральної сфери, потім до додаткової сфери і через її перфорацію до внутрішньої порожнини циліндричного корпусу, а потім через отвори в навколишнє середовище, газового струменя, замість прямолінійного переміщення в найближчому аналогу, що викликає додаткову дисипацію звукової енергії струменя і приводить до підвищення ефективності глушіння шуму (див., наприклад, В.И. Заборов, Л.Н. Клячко, Г.С. Росин, Защита от шума и вибраций в черной металлургии. - М.: Металлургия, 1976. - С. 98, рис. 31). На кресленні зображений заявлюваний ГШ в поздовжньому перерізі. ГШ містить циліндричний корпус 1 з отворами 2 і кришками 3, 4, одна з яких має впускний патрубок 5. По осі корпусу 1, прилегло до кришки 3, розміщена центральна труба 6, на протилежному кінці якої закріплена перфорованою отворами 8 половиною 7 центральна порожниста сфера, а дальня її половина 9 має суцільну поверхню. Додаткова сфера більшого радіуса концентрично у такий спосіб охоплює центральну сферу, що перфорована отворами 10 її поверхня 11 і перфорована поверхня 9 центральної сфери, а також суцільна поверхня 12 і перфорована отворами 8 поверхня 7 центральної сфери розташовуються напроти одна до одної. Отвори 2 в корпусі 1, отвори 8 в центральній сфері 7 та отвори 10 в додатковій сфері 11 виконані у вигляді перфорації і слугують подрібненню та подальшому надходженню газового струменя із патрубка 5 через глушник до оточуючого середовища. Центральна і додаткова сфери слугують миттєвому розширенню акустичного середовища і додатковій втраті певної частки звукової енергії. Працює ГШ наступним чином. При надходженні ззовні стиснутого відпрацьованого газу 13 в порожнину центральної труби 6, його струмінь потрапляє до центральної сфери і, миттєво розширюючись в її об'ємі, втрачає певну частку звукової енергії, а потім проходить крізь отвори 8 перфорації до порожнини додаткової сфери подрібненим. Знову розширюючись в додатковій сфері, втрачає частку звукової енергії і крізь перфорацію 10, вдруге подрібнюючись, попадає до порожнини корпусу 1, а з неї виходить крізь отвори 2 до навколишнього середовища значно втративши первісну звукову енергію. Оскільки переміщення газового струменя 13 з центральної сфери в порожнину додаткової сфери, а потім до внутрішньої порожнини корпусу 1 тричі супроводжується миттєвим 1 UA 89762 U 5 збільшенням об'єму акустичного середовища, подрібненням струменя перфорацією і багаторазовою реверберацією від внутрішніх поверхонь сфер і корпуса, що відсутнє в найближчому аналогу, відбувається суттєва дисипація початкової енергії струменя, який надходить до оточуючого середовища, що збільшує ефективність шумогасіння. Заявлюваний глушник шуму газового струменя має просту конструкцію і не потребує суттєвих затрат на впровадження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Глушник шуму газового струменя, що містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені по осі корпусу прилегло до його кришок центральну і додаткову труби з отворами на протилежних кінцях, який відрізняється тим, що центральна труба закінчується з'єднаною з нею перфорованою половиною центральною порожнистою сферою, а додаткова труба замінена на концентричну з центральною сферою додатковою сферою більшого радіуса і охоплює центральну в такий спосіб, що перфоровані і суцільні їх поверхні розташовуються напроти одна до одної. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
