Тактильний дисплей

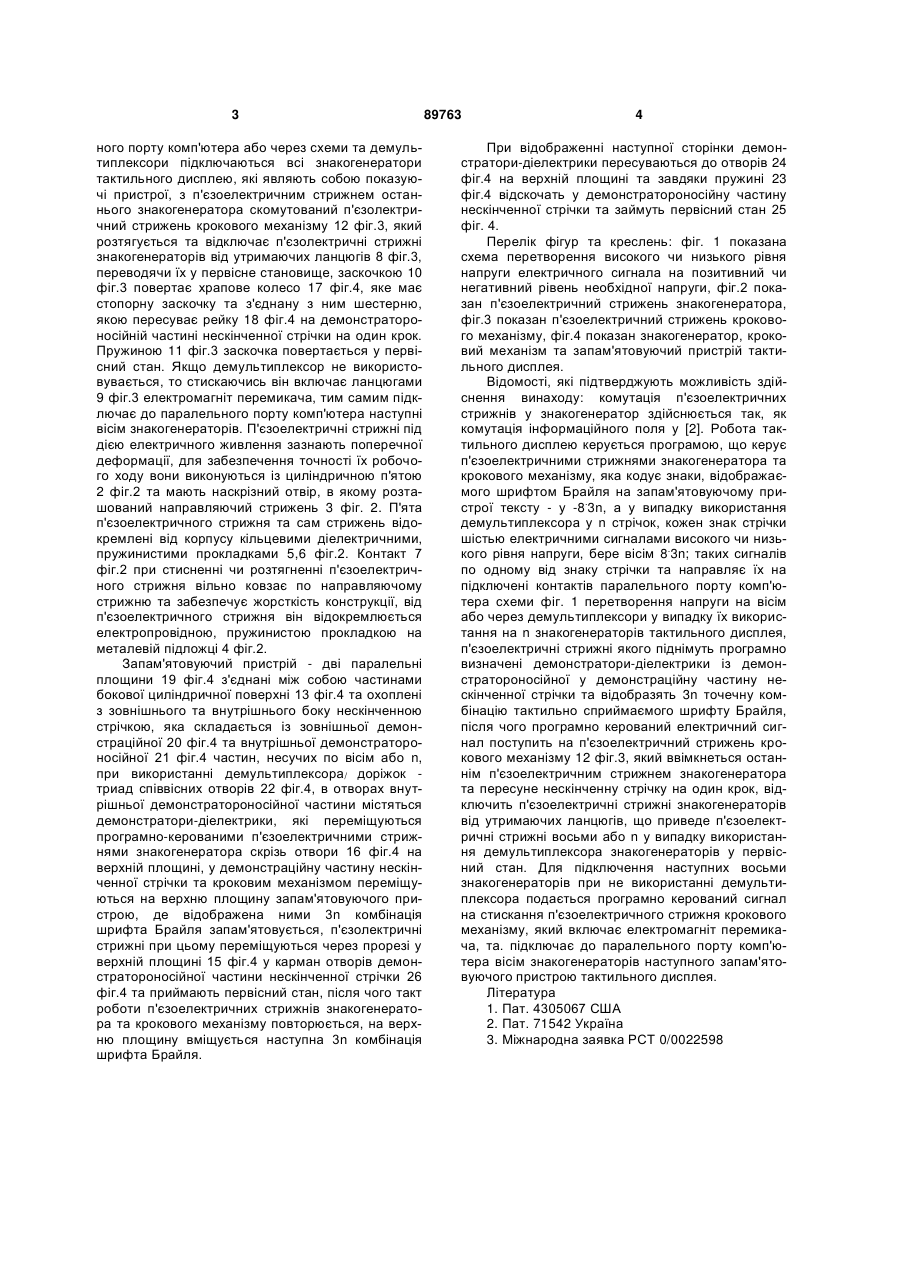

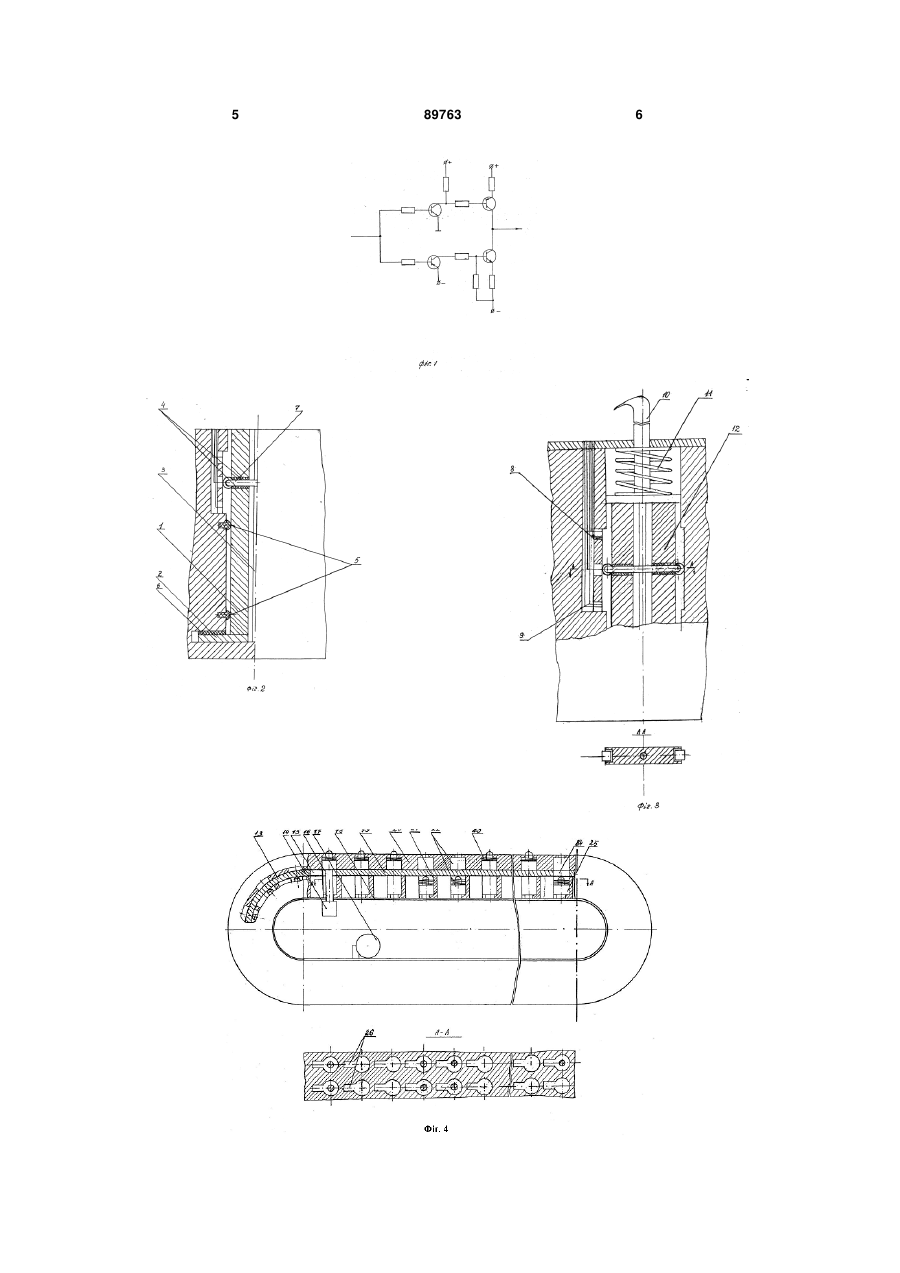

Тактильний дисплей, інформаційне поле якого створено індикаторами, з програмно керованими п'єзоелектричними стрижнями, та відображаючими їх стан демонстраторами-діелектриками, комутуючими попередній та наступний індикатор, який відрізняється тим, що п'єзоелектричні стрижні ско C2 2 (19) 1 3 ного порту комп'ютера або через схеми та демультиплексори підключаються всі знакогенератори тактильного дисплею, які являють собою показуючі пристрої, з п'єзоелектричним стрижнем останнього знакогенератора скомутований п'єзолектричний стрижень крокового механізму 12 фіг.3, який розтягується та відключає п'єзолектричні стрижні знакогенераторів від утримаючих ланцюгів 8 фіг.3, переводячи їх у первісне становище, заскочкою 10 фіг.3 повертає храпове колесо 17 фіг.4, яке має стопорну заскочку та з'єднану з ним шестерню, якою пересуває рейку 18 фіг.4 на демонстратороносійній частині нескінченної стрічки на один крок. Пружиною 11 фіг.3 заскочка повертається у первісний стан. Якщо демультиплексор не використовувається, то стискаючись він включає ланцюгами 9 фіг.3 електромагніт перемикача, тим самим підключає до паралельного порту комп'ютера наступні вісім знакогенераторів. П'єзоелектричні стрижні під дією електричного живлення зазнають поперечної деформації, для забезпечення точності їх робочого ходу вони виконуються із циліндричною п'ятою 2 фіг.2 та мають наскрізний отвір, в якому розташований направляючий стрижень 3 фіг. 2. П'ята п'єзоелектричного стрижня та сам стрижень відокремлені від корпусу кільцевими діелектричними, пружинистими прокладками 5,6 фіг.2. Контакт 7 фіг.2 при стисненні чи розтягненні п'єзоелектричного стрижня вільно ковзає по направляючому стрижню та забезпечує жорсткість конструкції, від п'єзоелектричного стрижня він відокремлюється електропровідною, пружинистою прокладкою на металевій підложці 4 фіг.2. Запам'ятовуючий пристрій - дві паралельні площини 19 фіг.4 з'єднані між собою частинами бокової циліндричної поверхні 13 фіг.4 та охоплені з зовнішнього та внутрішнього боку нескінченною стрічкою, яка складається із зовнішньої демонстраційної 20 фіг.4 та внутрішньої демонстратороносійної 21 фіг.4 частин, несучих по вісім або n, при використанні демультиплексора/ доріжок триад співвісних отворів 22 фіг.4, в отворах внутрішньої демонстратороносійної частини містяться демонстратори-діелектрики, які переміщуються програмно-керованими п'єзоелектричними стрижнями знакогенератора скрізь отвори 16 фіг.4 на верхній площині, у демонстраційну частину нескінченної стрічки та кроковим механізмом переміщуються на верхню площину запам'ятовуючого пристрою, де відображена ними 3n комбінація шрифта Брайля запам'ятовується, п'єзолектричні стрижні при цьому переміщуються через прорезі у верхній площині 15 фіг.4 у карман отворів демонстратороносійної частини нескінченної стрічки 26 фіг.4 та приймають первісний стан, після чого такт роботи п'єзоелектричних стрижнів знакогенератора та крокового механізму повторюється, на верхню площину вміщується наступна 3n комбінація шрифта Брайля. 89763 4 При відображенні наступної сторінки демонстратори-діелектрики пересуваються до отворів 24 фіг.4 на верхній площині та завдяки пружині 23 фіг.4 відскочать у демонстратороносійну частину нескінченної стрічки та займуть первісний стан 25 фіг. 4. Перелік фігур та креслень: фіг. 1 показана схема перетворення високого чи низького рівня напруги електричного сигнала на позитивний чи негативний рівень необхідної напруги, фіг.2 показан п'єзоелектричний стрижень знакогенератора, фіг.3 показан п'єзоелектричний стрижень крокового механізму, фіг.4 показан знакогенератор, кроковий механізм та запам'ятовуючий пристрій тактильного дисплея. Відомості, які підтверджують можливість здійснення винаходу: комутація п'єзоелектричних стрижнів у знакогенератор здійснюється так, як комутація інформаційного поля у [2]. Робота тактильного дисплею керується програмою, що керує п'єзоелектричними стрижнями знакогенератора та крокового механізму, яка кодує знаки, відображаємого шрифтом Брайля на запам'ятовуючому пристрої тексту - у -8.3n, а у випадку використання демультиплексора у n стрічок, кожен знак стрічки шістью електричними сигналами високого чи низького рівня напруги, бере вісім 8.3n; таких сигналів по одному від знаку стрічки та направляє їх на підключені контактів паралельного порту комп'ютера схеми фіг. 1 перетворення напруги на вісім або через демультиплексори у випадку їх використання на n знакогенераторів тактильного дисплея, п'єзоелектричні стрижні якого піднімуть програмно визначені демонстратори-діелектрики із демонстратороносійної у демонстраційну частину нескінченної стрічки та відобразять 3n точечну комбінацію тактильно сприймаємого шрифту Брайля, після чого програмно керований електричний сигнал поступить на п'єзоелектричний стрижень крокового механізму 12 фіг.3, який ввімкнеться останнім п'єзоелектричним стрижнем знакогенератора та пересуне нескінченну стрічку на один крок, відключить п'єзоелектричні стрижні знакогенераторів від утримаючих ланцюгів, що приведе п'єзоелектричні стрижні восьми або n у випадку використання демультиплексора знакогенераторів у первісний стан. Для підключення наступних восьми знакогенераторів при не використанні демультиплексора подається програмно керований сигнал на стискання п'єзоелектричного стрижня крокового механізму, який включає електромагніт перемикача, та. підключає до паралельного порту комп'ютера вісім знакогенераторів наступного запам'ятовуючого пристрою тактильного дисплея. Література 1. Пат. 4305067 США 2. Пат. 71542 Україна 3. Міжнародна заявка РСТ 0/0022598 5 89763 6 7 Комп’ютерна верстка Д. Шеверун 89763 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
