Випалювальна кільцева машина

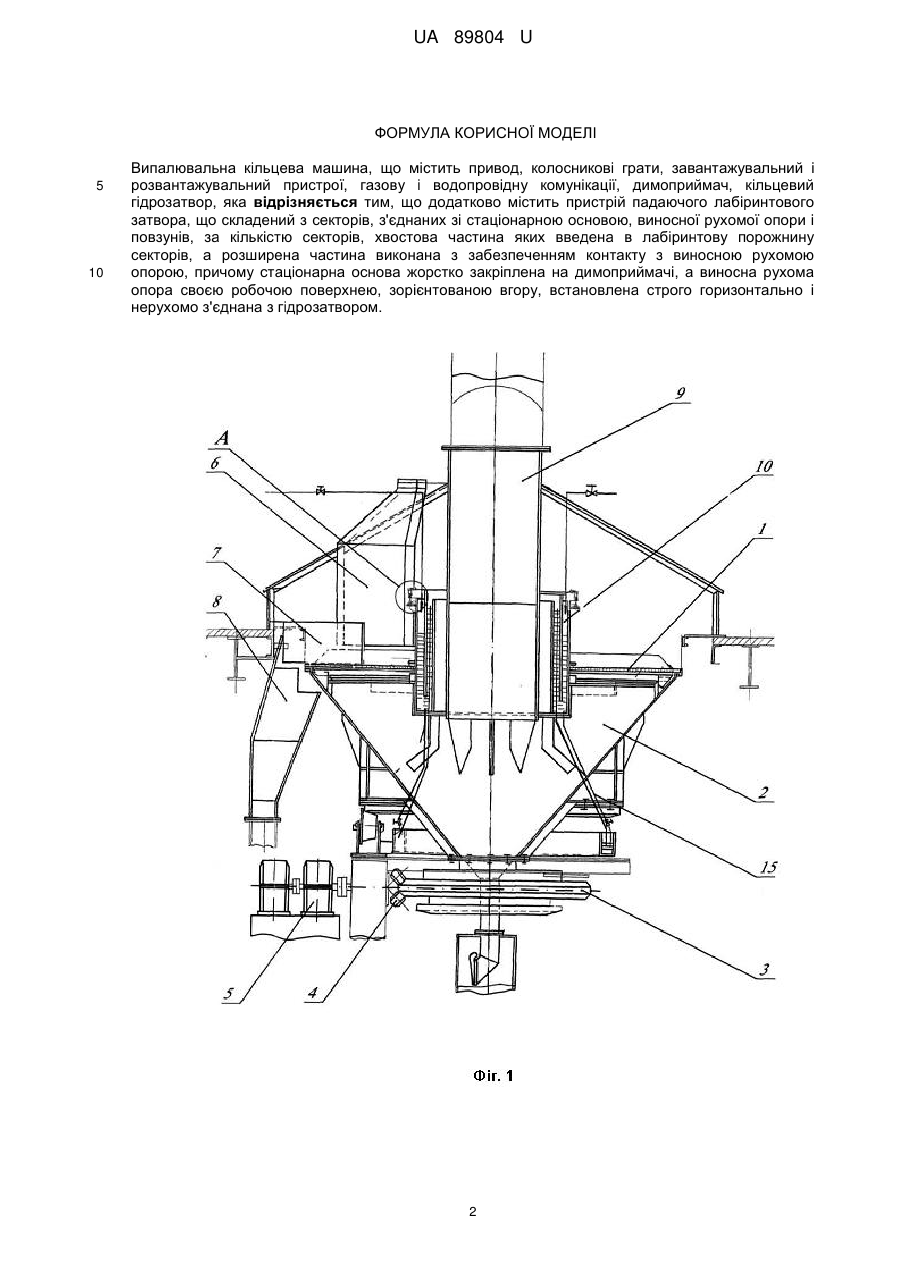

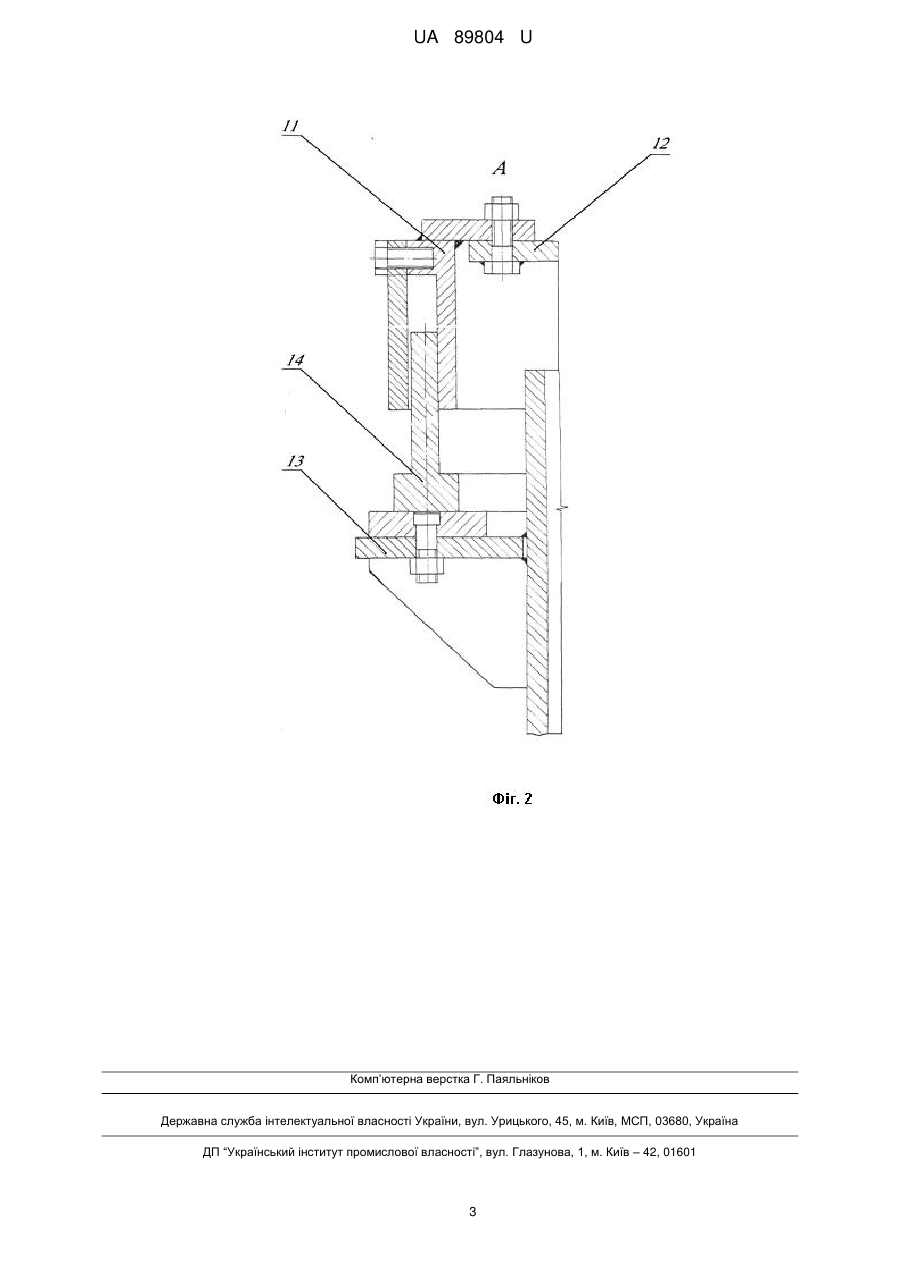

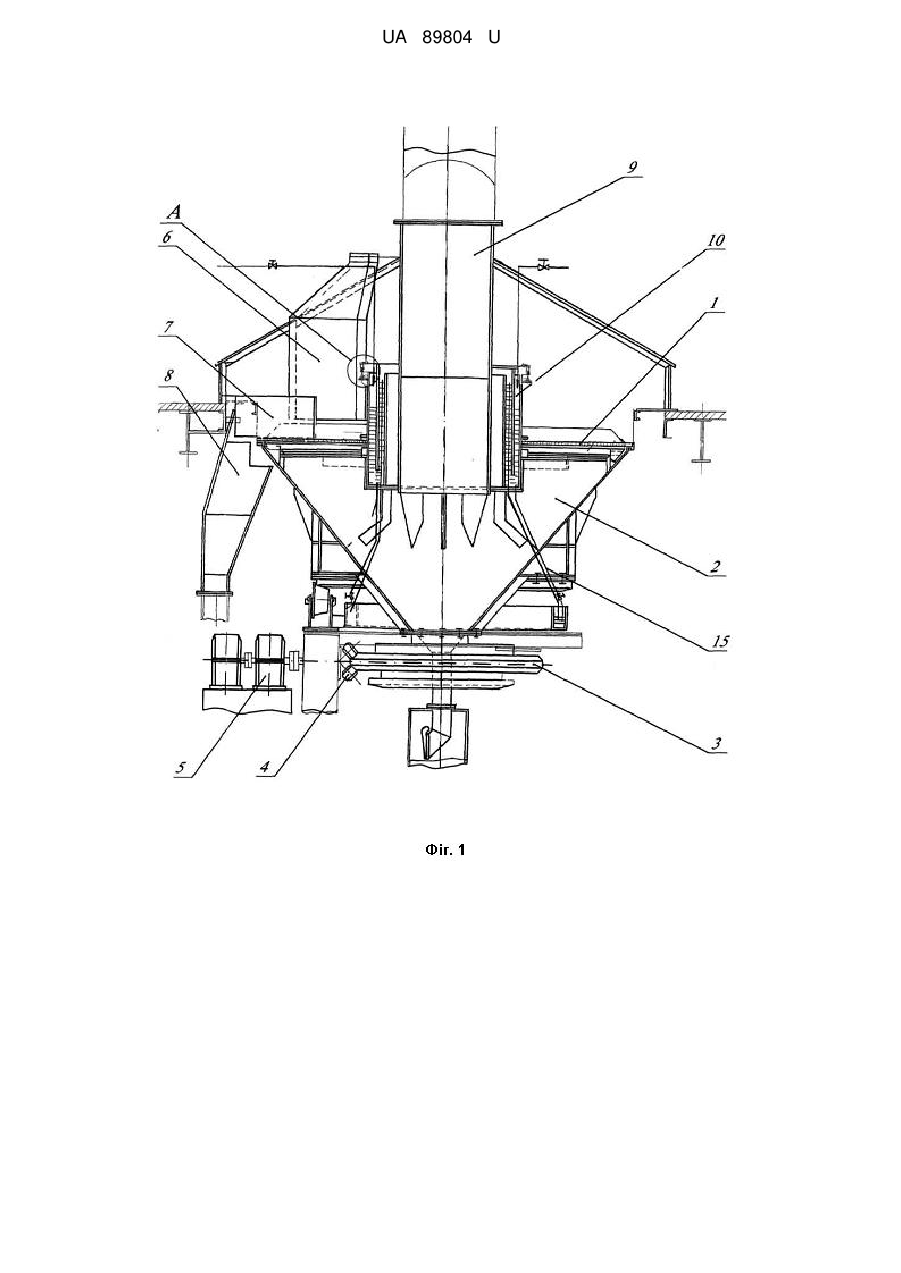

Реферат: Випалювальна кільцева машина містить привод, колосникові грати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, димоприймач, кільцевий гідрозатвор. Додатково містить пристрій падаючого лабіринтового затвора, що складений з секторів, з'єднаних зі стаціонарною основою, виносної рухомої опори і повзунів, за кількістю секторів, хвостова частина яких введена в лабіринтову порожнину секторів, а розширена частина виконана з забезпеченням контакту з виносною рухомою опорою, причому стаціонарна основа жорстко закріплена на димоприймачі, а виносна рухома опора своєю робочою поверхнею, зорієнтованою вгору, встановлена строго горизонтально і нерухомо з'єднана з гідрозатвором. UA 89804 U (12) UA 89804 U UA 89804 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металургії і може бути використана для виробництва окускованої сировини, випалу вапняку. Відома конструкція випалювальної круглої машини безперервної дії для випалу неспікаємого матеріалу, що містить колосникові грати, виконані у вигляді суцільного горизонтального кола, вакуум-камеру, гідроущільнення, шестерню, яка обертає колосникові грати, та з'єднану з вакуум-камерою [А. с. СРСР № 113273, B21F 35/00, С 21D 9/02, 1958 p.]. Недоліком відомої випалювальної круглої машини є низька якість вапна і підвищена витрата енергоносіїв, тому що конструктивні особливості гідроущільнення не дозволяють отримати економічні і високопродуктивні режими випалу матеріалу. Найбільш близькою до запропонованої корисної моделі за технічною суттю є кільцева випалювальна машина, що містить привод, колосникові грати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації і кільцевий гідрозатвор, що має додаткову кільцеву секцію [патент України № 572, С22В 1/14, 1/24, 1/248, 2000р.]. Недоліком кільцевої випалювальної машини є те, що велике розрідження, необхідне для випалу вапняку, призводить до того, що вода з гідрозатвора потрапляє в димоприймач, що веде до розгерметизації вакуум-камери і порушення технологічного режиму випалу, зниження продуктивності машини і підвищеної витрати енергоносіїв. В основу корисної моделі поставлена задача удосконалення випалювальної кільцевої машини шляхом додаткового введення пристрою падаючого лабіринтового затвора, що виключає прохід повітря через гідрозатвор, створюючи тим самим гарантоване розрідження в вакуум-камері, в результаті чого поліпшується якість продукції і збільшується питома продуктивність машини. Поставлена задача вирішується тим, що випалювальна кільцева машина, що містить привод, колосникові грати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, димоприймач, кільцевий гідрозатвор, згідно корисної моделі, додатково містить пристрій падаючого лабіринтового затвора, що складений з секторів, з'єднаних зі стаціонарною основою, виносної рухомої опори і повзунів, за кількістю секторів, хвостова частина яких введена в лабіринтову порожнину секторів, а розширена частина виконана з забезпеченням контакту з виносною рухомою опорою, причому стаціонарна основа жорстко закріплена на димоприймачі, а виносна рухома опора своєї робочою поверхнею, зорієнтованою вгору, встановлена строго горизонтально і нерухомо з'єднана з гідрозатвором. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображена випалювальна кільцева машина, на фіг. 2 вузол А фіг. 1. Випалювальна кільцева машина складається з колосникових ґрат 1, вакуум-камери 2, з жорстко закріпленим на ній конічним зубчастим колесом 3, відкритої пари конічних зубчастих коліс 4, з'єднаних з приводом 5. У верхній частині машини знаходиться завантажувальний пристрій 6, запалювальний горн 7, розвантажувальний пристрій 8. У центральній частині машини, симетрично її вертикальної осі, розташований димоприймач 9, гідрозатвор 10 і падаючий лабіринтовий затвор, що складений з секторів 11, з'єднаних зі стаціонарною основою 12, виносної рухомої опори 13 і повзунів 14. Подача і рівень води в гідрозатворі 10 підтримується за допомогою водоводу 15. Випалювальна кільцева машина працює таким чином. Перед завантаженням машини включають привод обертання 5 колосникових ґрат 1 і на них через завантажувальний пристрій 6 подають підготовлену шихту. Запалювальний горн 7 запалює паливо у верхніх шарах шихти, після чого горіння вуглецю в шарі, що лежить на колосникових ґратах 1, відбувається за рахунок кисню повітря, що потрапляє в зону випалу, завдяки розрідженню в вакуум-камері 2, а гази, що утворюються при цьому, видаляють через димоприймач 9. Для герметизації з'єднання димоприймача 9 і обертової вакуум-камери 2 по водоводу 15 воду подають в гідрозатвор 10. Необхідне розрідження при обертанні машини створюють за рахунок введення хвостової частини повзунів 14 в лабіринтову порожнину секторів 11, а також за рахунок надійного контакту розширеної частини повзунів 14 з виносною рухомою опорою 13. Таким чином, запропонована конструкція випалювальної кільцевої машини дозволяє раціонально вести технологічний процес випалу, збільшує питому продуктивність машини, покращує якість готового продукту, веде до зниження змінних витрат на 1 тонну при виробництві вапна. Також використання такої випалювальної кільцевої машини в технології виробництва шихти дозволить збільшити питому продуктивність агломераційних машин. 1 UA 89804 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Випалювальна кільцева машина, що містить привод, колосникові грати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, димоприймач, кільцевий гідрозатвор, яка відрізняється тим, що додатково містить пристрій падаючого лабіринтового затвора, що складений з секторів, з'єднаних зі стаціонарною основою, виносної рухомої опори і повзунів, за кількістю секторів, хвостова частина яких введена в лабіринтову порожнину секторів, а розширена частина виконана з забезпеченням контакту з виносною рухомою опорою, причому стаціонарна основа жорстко закріплена на димоприймачі, а виносна рухома опора своєю робочою поверхнею, зорієнтованою вгору, встановлена строго горизонтально і нерухомо з'єднана з гідрозатвором. 2 UA 89804 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
