Ланцюгова передача

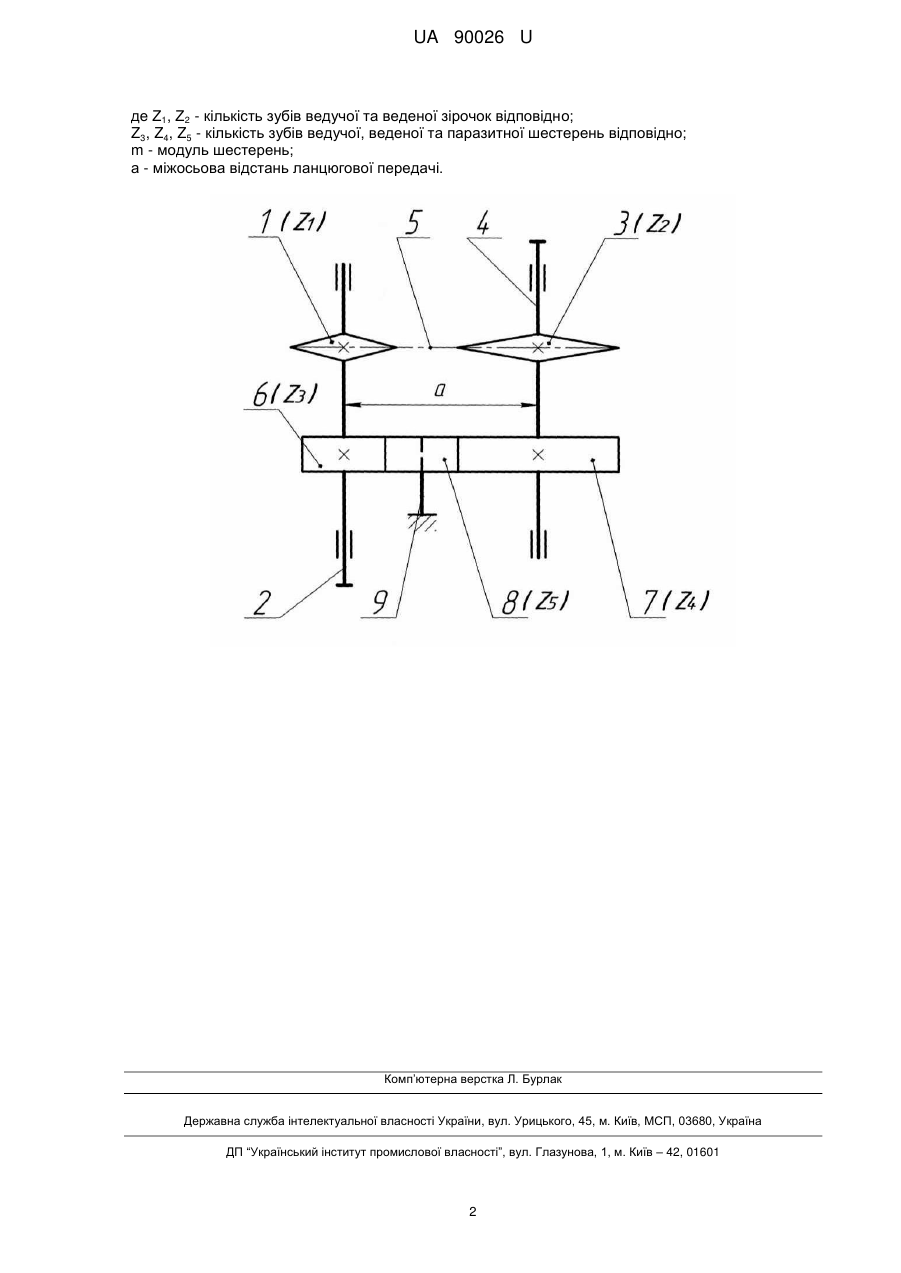

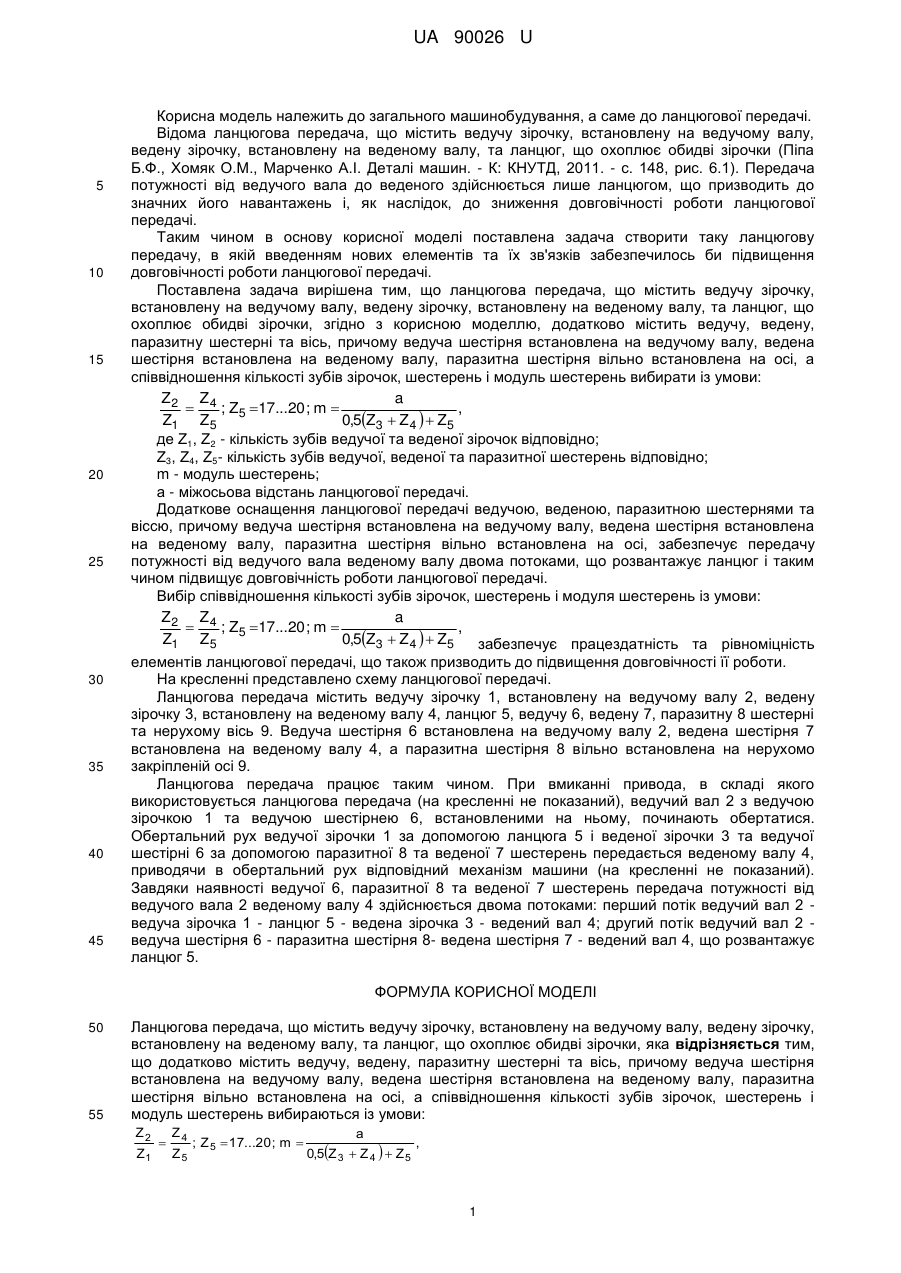

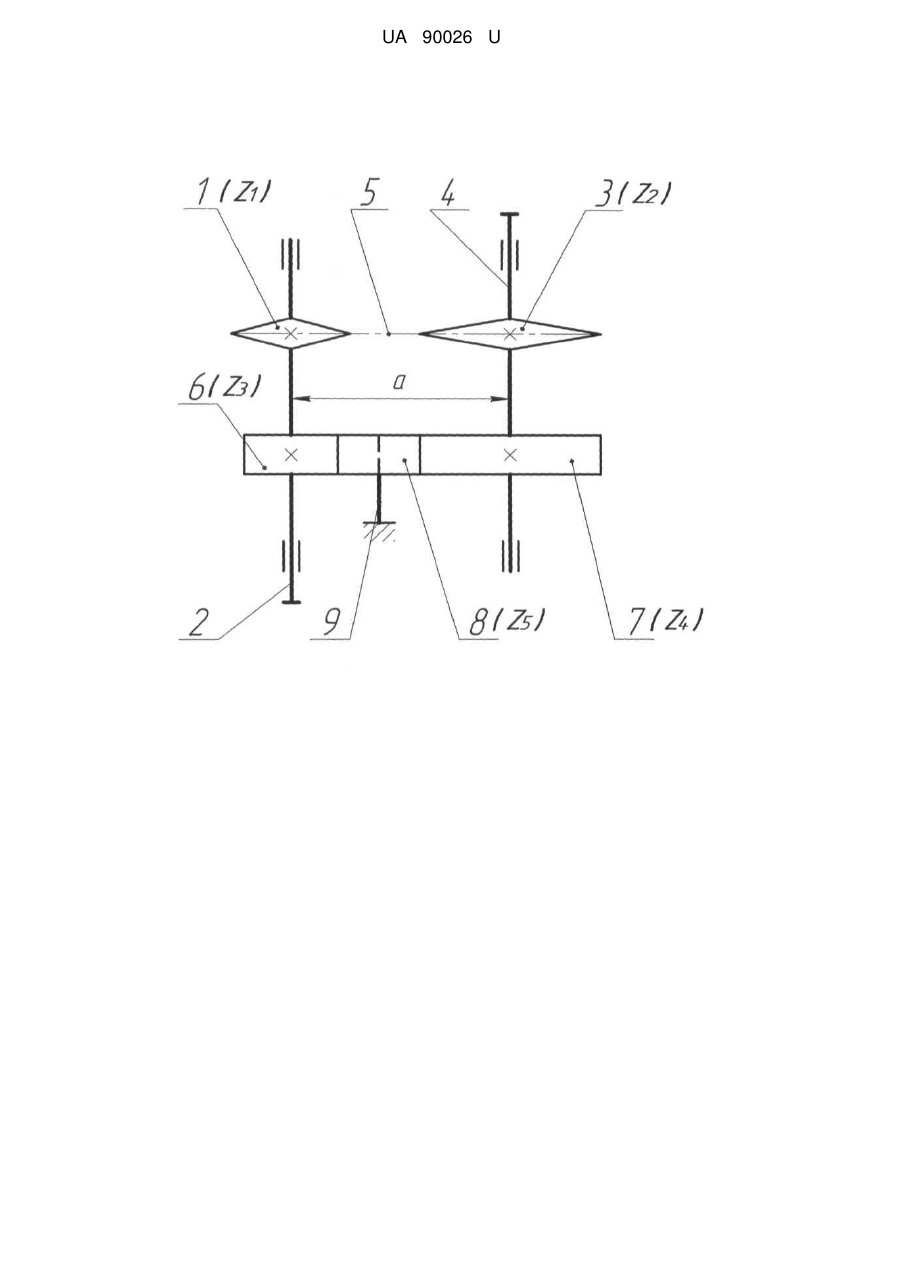

Реферат: Ланцюгова передача містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що охоплює обидві зірочки. Вона додатково містить ведучу, ведену, паразитну шестерні та вісь, причому ведуча шестірня встановлена на ведучому валу, ведена шестірня встановлена на веденому валу, паразитна шестірня вільно встановлена на осі, а співвідношення кількості зубів зірочок, шестерень і модуль шестерень вибираються із умови: Z2 Z a  4 ; Z 5  17...20; m  , Z1 Z 5 0,5Z 3  Z 4   Z 5 де Ζ1, Ζ2 - кількість зубів ведучої та веденої зірочок відповідно; Z3, Z4, Z5 - кількість зубів ведучої, веденої та паразитної шестерень відповідно; m - модуль шестерень; а - міжосьова відстань ланцюгової передачі. UA 90026 U (54) ЛАНЦЮГОВА ПЕРЕДАЧА UA 90026 U UA 90026 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до ланцюгової передачі. Відома ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що охоплює обидві зірочки (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011. - с. 148, рис. 6.1). Передача потужності від ведучого вала до веденого здійснюється лише ланцюгом, що призводить до значних його навантажень і, як наслідок, до зниження довговічності роботи ланцюгової передачі. Таким чином в основу корисної моделі поставлена задача створити таку ланцюгову передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи ланцюгової передачі. Поставлена задача вирішена тим, що ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що охоплює обидві зірочки, згідно з корисною моделлю, додатково містить ведучу, ведену, паразитну шестерні та вісь, причому ведуча шестірня встановлена на ведучому валу, ведена шестірня встановлена на веденому валу, паразитна шестірня вільно встановлена на осі, а співвідношення кількості зубів зірочок, шестерень і модуль шестерень вибирати із умови: Z2 Z 4 a  ; Z5 17...20 ; m  , Z1 Z5 0,5Z3  Z 4   Z5 де Z1, Ζ2 - кількість зубів ведучої та веденої зірочок відповідно; Ζ3, Ζ4, Ζ5- кількість зубів ведучої, веденої та паразитної шестерень відповідно; m - модуль шестерень; а - міжосьова відстань ланцюгової передачі. Додаткове оснащення ланцюгової передачі ведучою, веденою, паразитною шестернями та віссю, причому ведуча шестірня встановлена на ведучому валу, ведена шестірня встановлена на веденому валу, паразитна шестірня вільно встановлена на осі, забезпечує передачу потужності від ведучого вала веденому валу двома потоками, що розвантажує ланцюг і таким чином підвищує довговічність роботи ланцюгової передачі. Вибір співвідношення кількості зубів зірочок, шестерень і модуля шестерень із умови: Z2 Z 4 a  ; Z5 17...20 ; m  , Z1 Z5 0,5Z3  Z 4   Z5 забезпечує працездатність та рівноміцність елементів ланцюгової передачі, що також призводить до підвищення довговічності її роботи. На кресленні представлено схему ланцюгової передачі. Ланцюгова передача містить ведучу зірочку 1, встановлену на ведучому валу 2, ведену зірочку 3, встановлену на веденому валу 4, ланцюг 5, ведучу 6, ведену 7, паразитну 8 шестерні та нерухому вісь 9. Ведуча шестірня 6 встановлена на ведучому валу 2, ведена шестірня 7 встановлена на веденому валу 4, а паразитна шестірня 8 вільно встановлена на нерухомо закріпленій осі 9. Ланцюгова передача працює таким чином. При вмиканні привода, в складі якого використовується ланцюгова передача (на кресленні не показаний), ведучий вал 2 з ведучою зірочкою 1 та ведучою шестірнею 6, встановленими на ньому, починають обертатися. Обертальний рух ведучої зірочки 1 за допомогою ланцюга 5 і веденої зірочки 3 та ведучої шестірні 6 за допомогою паразитної 8 та веденої 7 шестерень передається веденому валу 4, приводячи в обертальний рух відповідний механізм машини (на кресленні не показаний). Завдяки наявності ведучої 6, паразитної 8 та веденої 7 шестерень передача потужності від ведучого вала 2 веденому валу 4 здійснюється двома потоками: перший потік ведучий вал 2 ведуча зірочка 1 - ланцюг 5 - ведена зірочка 3 - ведений вал 4; другий потік ведучий вал 2 ведуча шестірня 6 - паразитна шестірня 8- ведена шестірня 7 - ведений вал 4, що розвантажує ланцюг 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що охоплює обидві зірочки, яка відрізняється тим, що додатково містить ведучу, ведену, паразитну шестерні та вісь, причому ведуча шестірня встановлена на ведучому валу, ведена шестірня встановлена на веденому валу, паразитна шестірня вільно встановлена на осі, а співвідношення кількості зубів зірочок, шестерень і модуль шестерень вибираються із умови: Z2 Z a  4 ; Z 5  17...20; m  , Z1 Z 5 0,5Z 3  Z 4   Z 5 1 UA 90026 U де Ζ1, Ζ2 - кількість зубів ведучої та веденої зірочок відповідно; Z3, Z4, Z5 - кількість зубів ведучої, веденої та паразитної шестерень відповідно; m - модуль шестерень; а - міжосьова відстань ланцюгової передачі. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
