Фрикційна передача

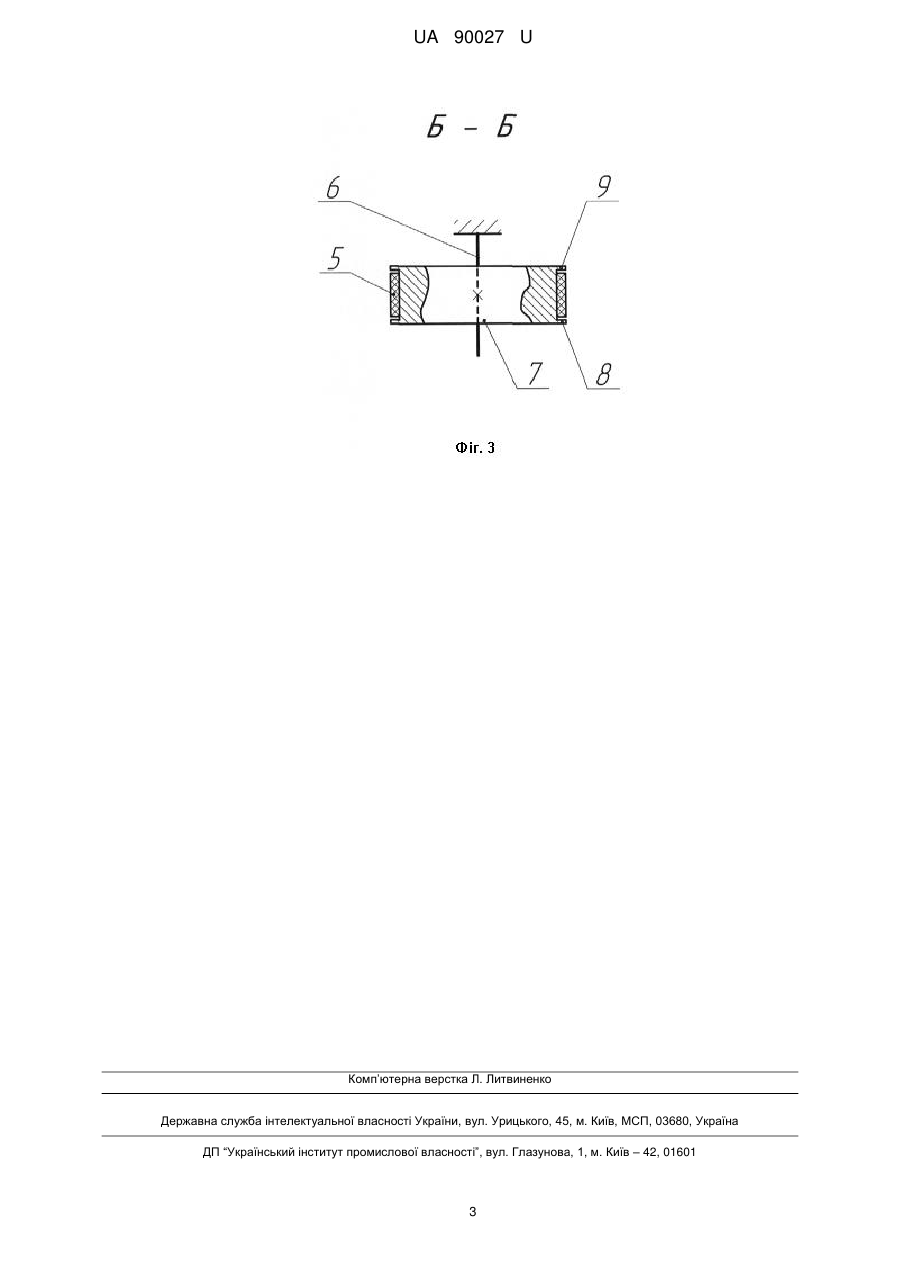

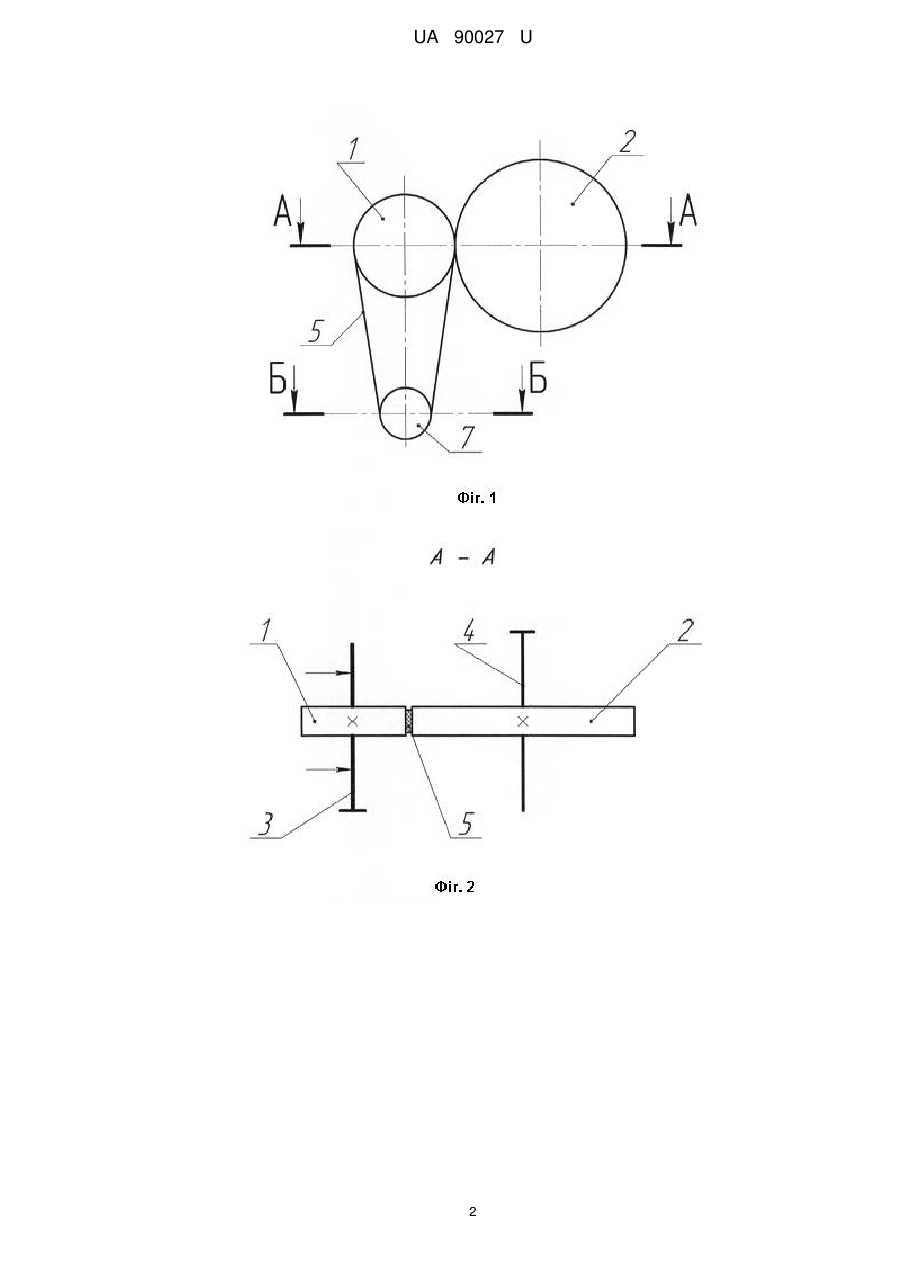

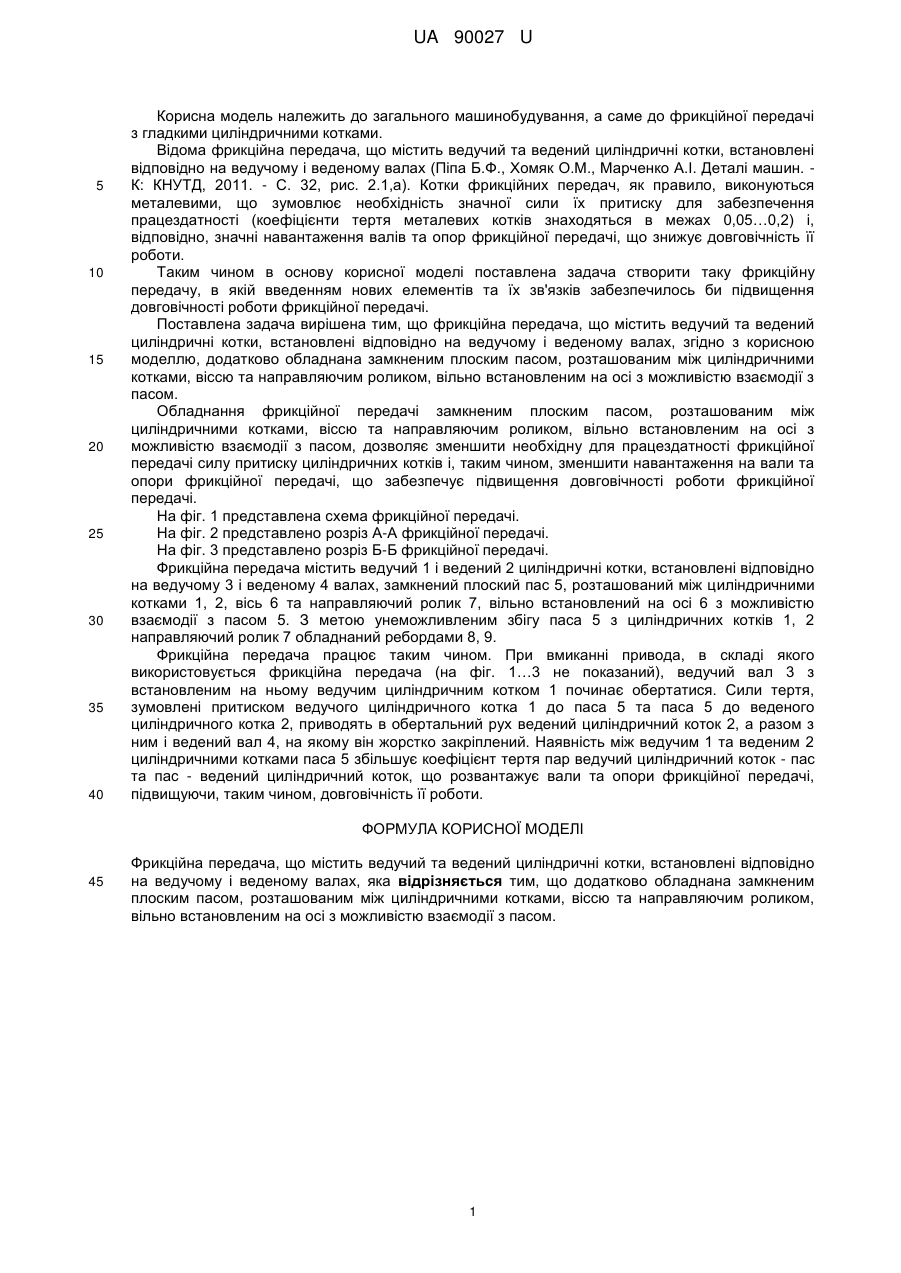

Реферат: UA 90027 U UA 90027 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі з гладкими циліндричними котками. Відома фрикційна передача, що містить ведучий та ведений циліндричні котки, встановлені відповідно на ведучому і веденому валах (Піпа Б.Ф., Хомяк О.Μ., Марченко А.І. Деталі машин. К: КНУТД, 2011. - С. 32, рис. 2.1,а). Котки фрикційних передач, як правило, виконуються металевими, що зумовлює необхідність значної сили їх притиску для забезпечення працездатності (коефіцієнти тертя металевих котків знаходяться в межах 0,05…0,2) і, відповідно, значні навантаження валів та опор фрикційної передачі, що знижує довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішена тим, що фрикційна передача, що містить ведучий та ведений циліндричні котки, встановлені відповідно на ведучому і веденому валах, згідно з корисною моделлю, додатково обладнана замкненим плоским пасом, розташованим між циліндричними котками, віссю та направляючим роликом, вільно встановленим на осі з можливістю взаємодії з пасом. Обладнання фрикційної передачі замкненим плоским пасом, розташованим між циліндричними котками, віссю та направляючим роликом, вільно встановленим на осі з можливістю взаємодії з пасом, дозволяє зменшити необхідну для працездатності фрикційної передачі силу притиску циліндричних котків і, таким чином, зменшити навантаження на вали та опори фрикційної передачі, що забезпечує підвищення довговічності роботи фрикційної передачі. На фіг. 1 представлена схема фрикційної передачі. На фіг. 2 представлено розріз А-А фрикційної передачі. На фіг. 3 представлено розріз Б-Б фрикційної передачі. Фрикційна передача містить ведучий 1 і ведений 2 циліндричні котки, встановлені відповідно на ведучому 3 і веденому 4 валах, замкнений плоский пас 5, розташований між циліндричними котками 1, 2, вісь 6 та направляючий ролик 7, вільно встановлений на осі 6 з можливістю взаємодії з пасом 5. З метою унеможливленим збігу паса 5 з циліндричних котків 1, 2 направляючий ролик 7 обладнаний ребордами 8, 9. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на фіг. 1…3 не показаний), ведучий вал 3 з встановленим на ньому ведучим циліндричним котком 1 починає обертатися. Сили тертя, зумовлені притиском ведучого циліндричного котка 1 до паса 5 та паса 5 до веденого циліндричного котка 2, приводять в обертальний рух ведений циліндричний коток 2, а разом з ним і ведений вал 4, на якому він жорстко закріплений. Наявність між ведучим 1 та веденим 2 циліндричними котками паса 5 збільшує коефіцієнт тертя пар ведучий циліндричний коток - пас та пас - ведений циліндричний коток, що розвантажує вали та опори фрикційної передачі, підвищуючи, таким чином, довговічність її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Фрикційна передача, що містить ведучий та ведений циліндричні котки, встановлені відповідно на ведучому і веденому валах, яка відрізняється тим, що додатково обладнана замкненим плоским пасом, розташованим між циліндричними котками, віссю та направляючим роликом, вільно встановленим на осі з можливістю взаємодії з пасом. 1 UA 90027 U 2 UA 90027 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
