Система теплопостачання

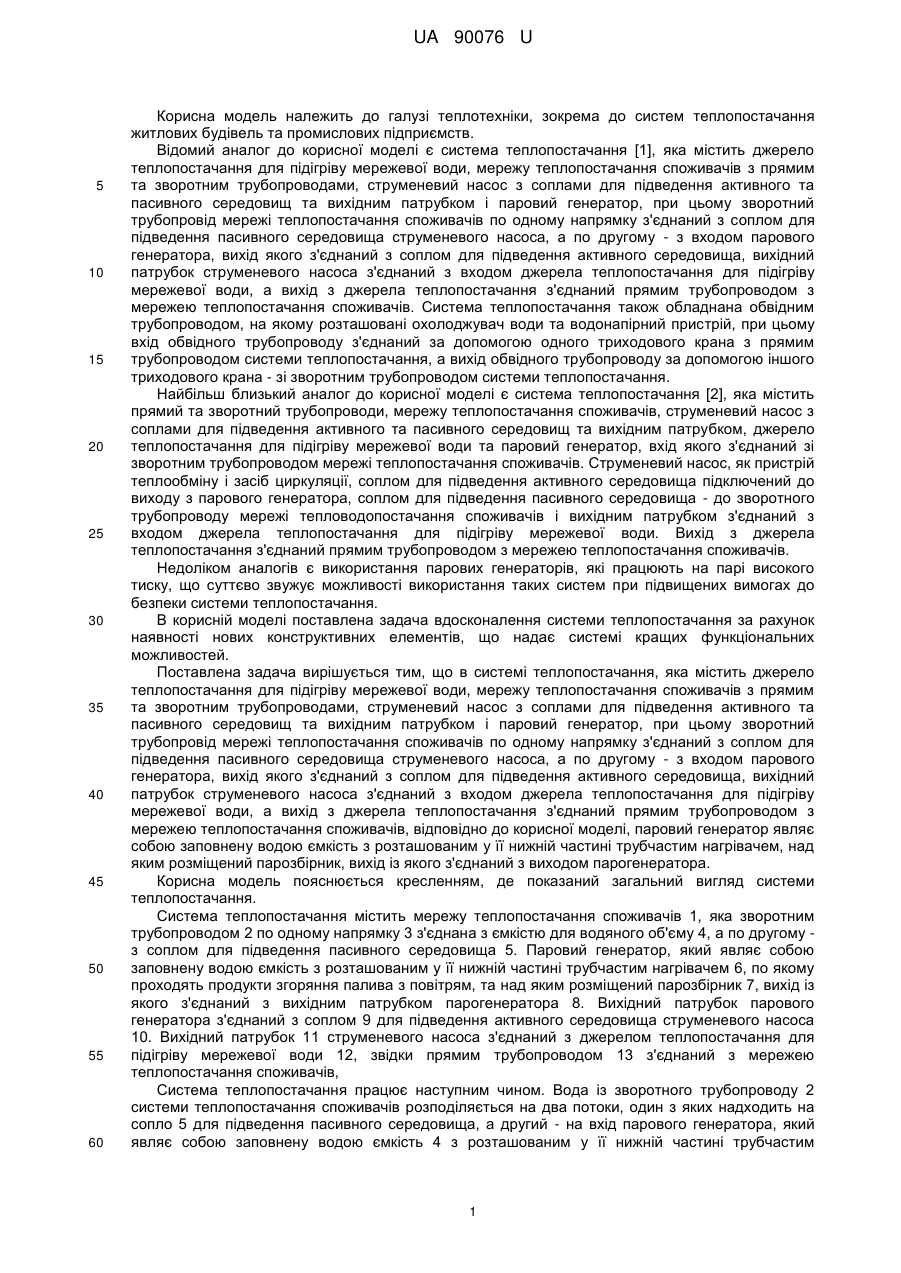

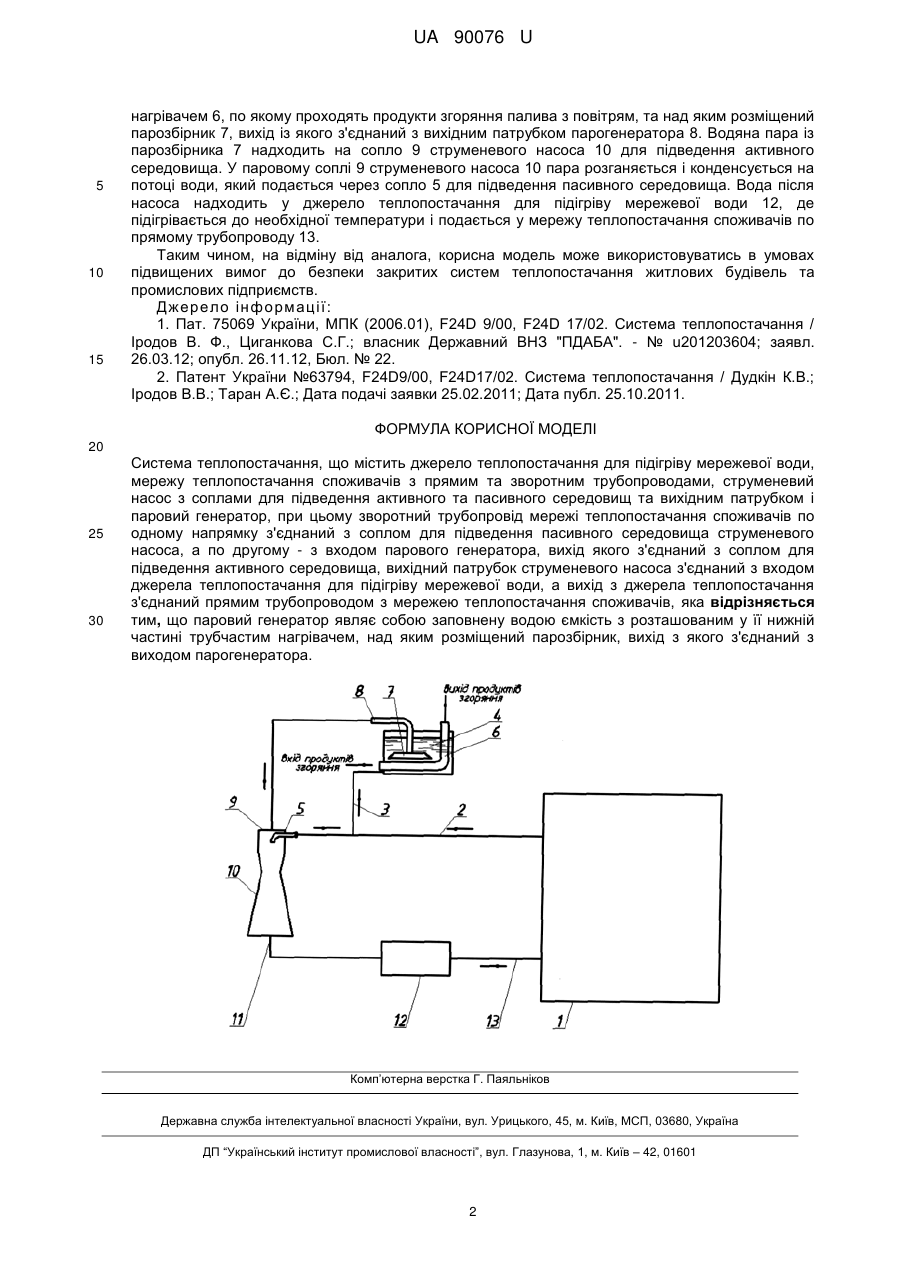

Реферат: Система теплопостачання містить джерело теплопостачання, мережу теплопостачання споживачів з прямим та зворотним трубопроводами, струменевий насос з соплами та вихідним патрубком, паровий генератор. Паровий генератор являє собою заповнену водою ємкість з розташованим у її нижній частині трубчастим нагрівачем, над яким розміщений парозбірник, вихід якого з'єднаний з виходом парогенератора. UA 90076 U (54) СИСТЕМА ТЕПЛОПОСТАЧАННЯ UA 90076 U UA 90076 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплотехніки, зокрема до систем теплопостачання житлових будівель та промислових підприємств. Відомий аналог до корисної моделі є система теплопостачання [1], яка містить джерело теплопостачання для підігріву мережевої води, мережу теплопостачання споживачів з прямим та зворотним трубопроводами, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком і паровий генератор, при цьому зворотний трубопровід мережі теплопостачання споживачів по одному напрямку з'єднаний з соплом для підведення пасивного середовища струменевого насоса, а по другому - з входом парового генератора, вихід якого з'єднаний з соплом для підведення активного середовища, вихідний патрубок струменевого насоса з'єднаний з входом джерела теплопостачання для підігріву мережевої води, а вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів. Система теплопостачання також обладнана обвідним трубопроводом, на якому розташовані охолоджувач води та водонапірний пристрій, при цьому вхід обвідного трубопроводу з'єднаний за допомогою одного триходового крана з прямим трубопроводом системи теплопостачання, а вихід обвідного трубопроводу за допомогою іншого триходового крана - зі зворотним трубопроводом системи теплопостачання. Найбільш близький аналог до корисної моделі є система теплопостачання [2], яка містить прямий та зворотний трубопроводи, мережу теплопостачання споживачів, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком, джерело теплопостачання для підігріву мережевої води та паровий генератор, вхід якого з'єднаний зі зворотним трубопроводом мережі теплопостачання споживачів. Струменевий насос, як пристрій теплообміну і засіб циркуляції, соплом для підведення активного середовища підключений до виходу з парового генератора, соплом для підведення пасивного середовища - до зворотного трубопроводу мережі тепловодопостачання споживачів і вихідним патрубком з'єднаний з входом джерела теплопостачання для підігріву мережевої води. Вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів. Недоліком аналогів є використання парових генераторів, які працюють на парі високого тиску, що суттєво звужує можливості використання таких систем при підвищених вимогах до безпеки системи теплопостачання. В корисній моделі поставлена задача вдосконалення системи теплопостачання за рахунок наявності нових конструктивних елементів, що надає системі кращих функціональних можливостей. Поставлена задача вирішується тим, що в системі теплопостачання, яка містить джерело теплопостачання для підігріву мережевої води, мережу теплопостачання споживачів з прямим та зворотним трубопроводами, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком і паровий генератор, при цьому зворотний трубопровід мережі теплопостачання споживачів по одному напрямку з'єднаний з соплом для підведення пасивного середовища струменевого насоса, а по другому - з входом парового генератора, вихід якого з'єднаний з соплом для підведення активного середовища, вихідний патрубок струменевого насоса з'єднаний з входом джерела теплопостачання для підігріву мережевої води, а вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів, відповідно до корисної моделі, паровий генератор являє собою заповнену водою ємкість з розташованим у її нижній частині трубчастим нагрівачем, над яким розміщений парозбірник, вихід із якого з'єднаний з виходом парогенератора. Корисна модель пояснюється кресленням, де показаний загальний вигляд системи теплопостачання. Система теплопостачання містить мережу теплопостачання споживачів 1, яка зворотним трубопроводом 2 по одному напрямку 3 з'єднана з ємкістю для водяного об'єму 4, а по другому з соплом для підведення пасивного середовища 5. Паровий генератор, який являє собою заповнену водою ємкість з розташованим у її нижній частині трубчастим нагрівачем 6, по якому проходять продукти згоряння палива з повітрям, та над яким розміщений парозбірник 7, вихід із якого з'єднаний з вихідним патрубком парогенератора 8. Вихідний патрубок парового генератора з'єднаний з соплом 9 для підведення активного середовища струменевого насоса 10. Вихідний патрубок 11 струменевого насоса з'єднаний з джерелом теплопостачання для підігріву мережевої води 12, звідки прямим трубопроводом 13 з'єднаний з мережею теплопостачання споживачів, Система теплопостачання працює наступним чином. Вода із зворотного трубопроводу 2 системи теплопостачання споживачів розподіляється на два потоки, один з яких надходить на сопло 5 для підведення пасивного середовища, а другий - на вхід парового генератора, який являє собою заповнену водою ємкість 4 з розташованим у її нижній частині трубчастим 1 UA 90076 U 5 10 15 нагрівачем 6, по якому проходять продукти згоряння палива з повітрям, та над яким розміщений парозбірник 7, вихід із якого з'єднаний з вихідним патрубком парогенератора 8. Водяна пара із парозбірника 7 надходить на сопло 9 струменевого насоса 10 для підведення активного середовища. У паровому соплі 9 струменевого насоса 10 пара розганяється і конденсується на потоці води, який подається через сопло 5 для підведення пасивного середовища. Вода після насоса надходить у джерело теплопостачання для підігріву мережевої води 12, де підігрівається до необхідної температури і подається у мережу теплопостачання споживачів по прямому трубопроводу 13. Таким чином, на відміну від аналога, корисна модель може використовуватись в умовах підвищених вимог до безпеки закритих систем теплопостачання житлових будівель та промислових підприємств. Дж ер е л о ін ф о рм ац ії : 1. Пат. 75069 України, МПК (2006.01), F24D 9/00, F24D 17/02. Система теплопостачання / Іродов В. Ф., Циганкова С.Г.; власник Державний ВНЗ "ПДАБА". - № u201203604; заявл. 26.03.12; опубл. 26.11.12, Бюл. № 22. 2. Патент України №63794, F24D9/00, F24D17/02. Система теплопостачання / Дудкін К.В.; Іродов В.В.; Таран А.Є.; Дата подачі заявки 25.02.2011; Дата публ. 25.10.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Система теплопостачання, що містить джерело теплопостачання для підігріву мережевої води, мережу теплопостачання споживачів з прямим та зворотним трубопроводами, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком і паровий генератор, при цьому зворотний трубопровід мережі теплопостачання споживачів по одному напрямку з'єднаний з соплом для підведення пасивного середовища струменевого насоса, а по другому - з входом парового генератора, вихід якого з'єднаний з соплом для підведення активного середовища, вихідний патрубок струменевого насоса з'єднаний з входом джерела теплопостачання для підігріву мережевої води, а вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів, яка відрізняється тим, що паровий генератор являє собою заповнену водою ємкість з розташованим у її нижній частині трубчастим нагрівачем, над яким розміщений парозбірник, вихід з якого з'єднаний з виходом парогенератора. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
