Товарний валок круглов’язальної машини

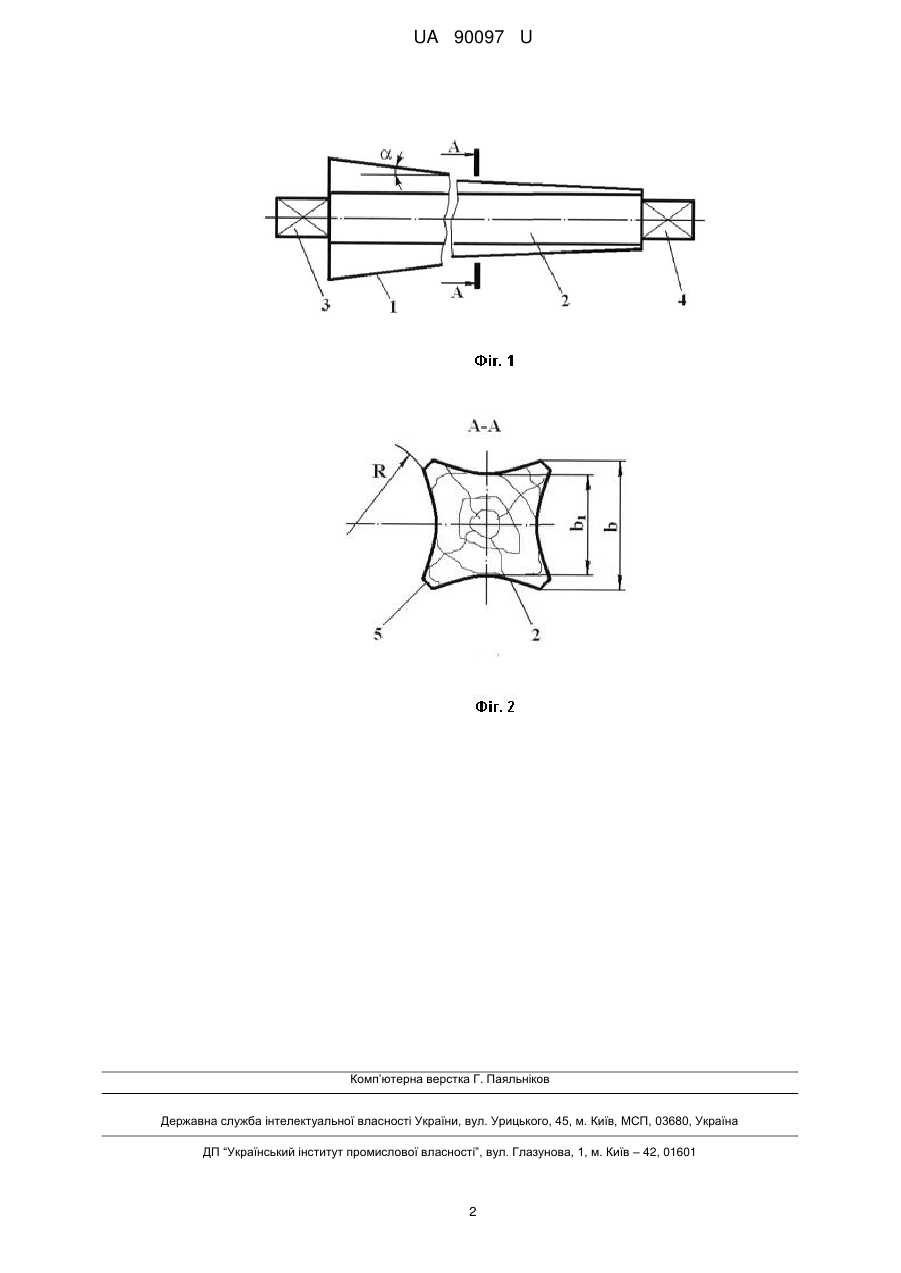

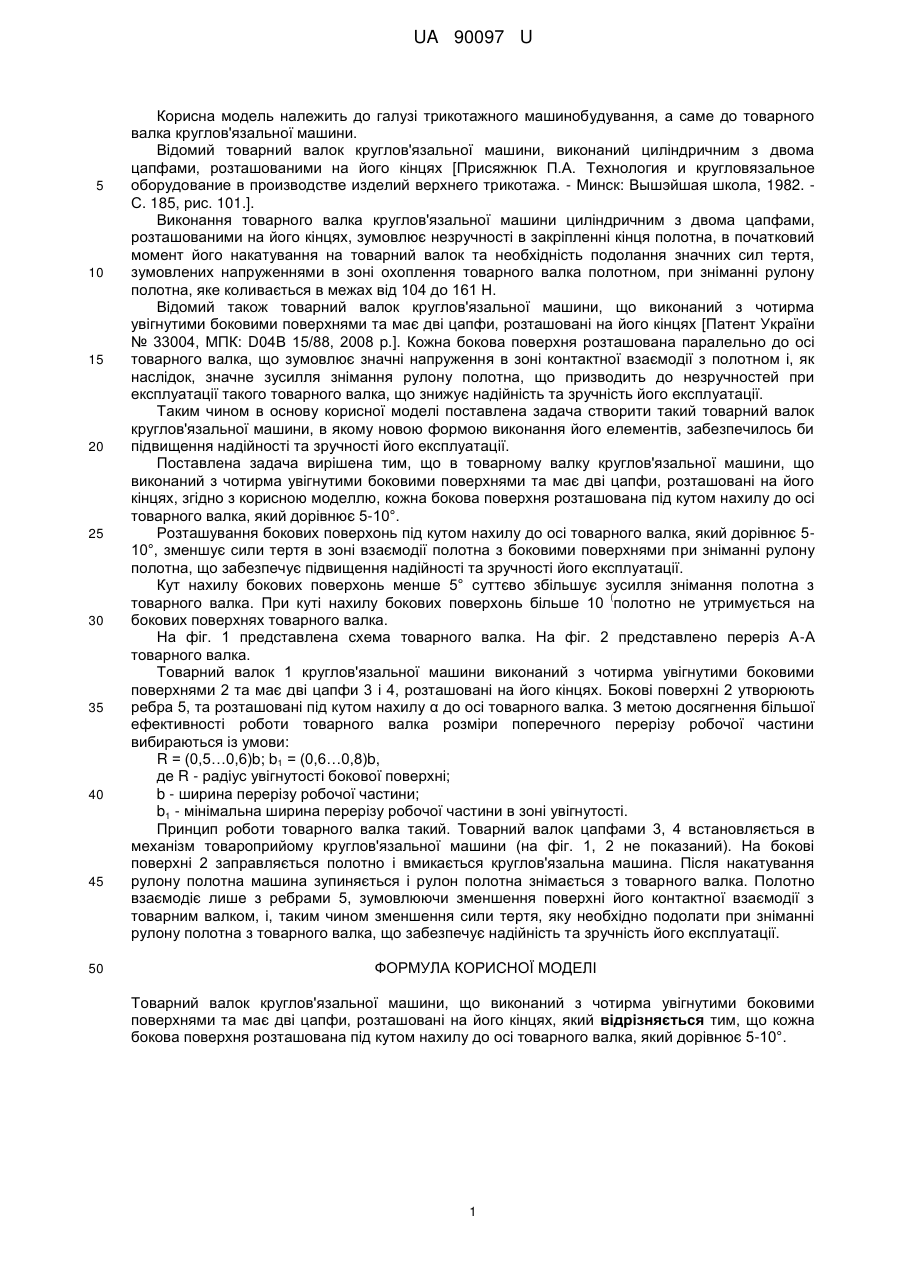

Реферат: UA 90097 U UA 90097 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до товарного валка круглов'язальної машини. Відомий товарний валок круглов'язальної машини, виконаний циліндричним з двома цапфами, розташованими на його кінцях [Присяжнюк П.А. Технология и кругловязальное оборудование в производстве изделий верхнего трикотажа. - Минск: Вышэйшая школа, 1982. С. 185, рис. 101.]. Виконання товарного валка круглов'язальної машини циліндричним з двома цапфами, розташованими на його кінцях, зумовлює незручності в закріпленні кінця полотна, в початковий момент його накатування на товарний валок та необхідність подолання значних сил тертя, зумовлених напруженнями в зоні охоплення товарного валка полотном, при зніманні рулону полотна, яке коливається в межах від 104 до 161 Н. Відомий також товарний валок круглов'язальної машини, що виконаний з чотирма увігнутими боковими поверхнями та має дві цапфи, розташовані на його кінцях [Патент України № 33004, МПК: D04В 15/88, 2008 p.]. Кожна бокова поверхня розташована паралельно до осі товарного валка, що зумовлює значні напруження в зоні контактної взаємодії з полотном і, як наслідок, значне зусилля знімання рулону полотна, що призводить до незручностей при експлуатації такого товарного валка, що знижує надійність та зручність його експлуатації. Таким чином в основу корисної моделі поставлена задача створити такий товарний валок круглов'язальної машини, в якому новою формою виконання його елементів, забезпечилось би підвищення надійності та зручності його експлуатації. Поставлена задача вирішена тим, що в товарному валку круглов'язальної машини, що виконаний з чотирма увігнутими боковими поверхнями та має дві цапфи, розташовані на його кінцях, згідно з корисною моделлю, кожна бокова поверхня розташована під кутом нахилу до осі товарного валка, який дорівнює 5-10°. Розташування бокових поверхонь під кутом нахилу до осі товарного валка, який дорівнює 510°, зменшує сили тертя в зоні взаємодії полотна з боковими поверхнями при зніманні рулону полотна, що забезпечує підвищення надійності та зручності його експлуатації. Кут нахилу бокових поверхонь менше 5° суттєво збільшує зусилля знімання полотна з ( товарного валка. При куті нахилу бокових поверхонь більше 10 полотно не утримується на бокових поверхнях товарного валка. На фіг. 1 представлена схема товарного валка. На фіг. 2 представлено переріз А-А товарного валка. Товарний валок 1 круглов'язальної машини виконаний з чотирма увігнутими боковими поверхнями 2 та має дві цапфи 3 і 4, розташовані на його кінцях. Бокові поверхні 2 утворюють ребра 5, та розташовані під кутом нахилу α до осі товарного валка. З метою досягнення більшої ефективності роботи товарного валка розміри поперечного перерізу робочої частини вибираються із умови: R = (0,5…0,6)b; b1 = (0,6…0,8)b, де R - радіус увігнутості бокової поверхні; b - ширина перерізу робочої частини; b1 - мінімальна ширина перерізу робочої частини в зоні увігнутості. Принцип роботи товарного валка такий. Товарний валок цапфами 3, 4 встановляється в механізм товароприйому круглов'язальної машини (на фіг. 1, 2 не показаний). На бокові поверхні 2 заправляється полотно і вмикається круглов'язальна машина. Після накатування рулону полотна машина зупиняється і рулон полотна знімається з товарного валка. Полотно взаємодіє лише з ребрами 5, зумовлюючи зменшення поверхні його контактної взаємодії з товарним валком, і, таким чином зменшення сили тертя, яку необхідно подолати при зніманні рулону полотна з товарного валка, що забезпечує надійність та зручність його експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Товарний валок круглов'язальної машини, що виконаний з чотирма увігнутими боковими поверхнями та має дві цапфи, розташовані на його кінцях, який відрізняється тим, що кожна бокова поверхня розташована під кутом нахилу до осі товарного валка, який дорівнює 5-10°. 1 UA 90097 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
