Зубчастий редуктор

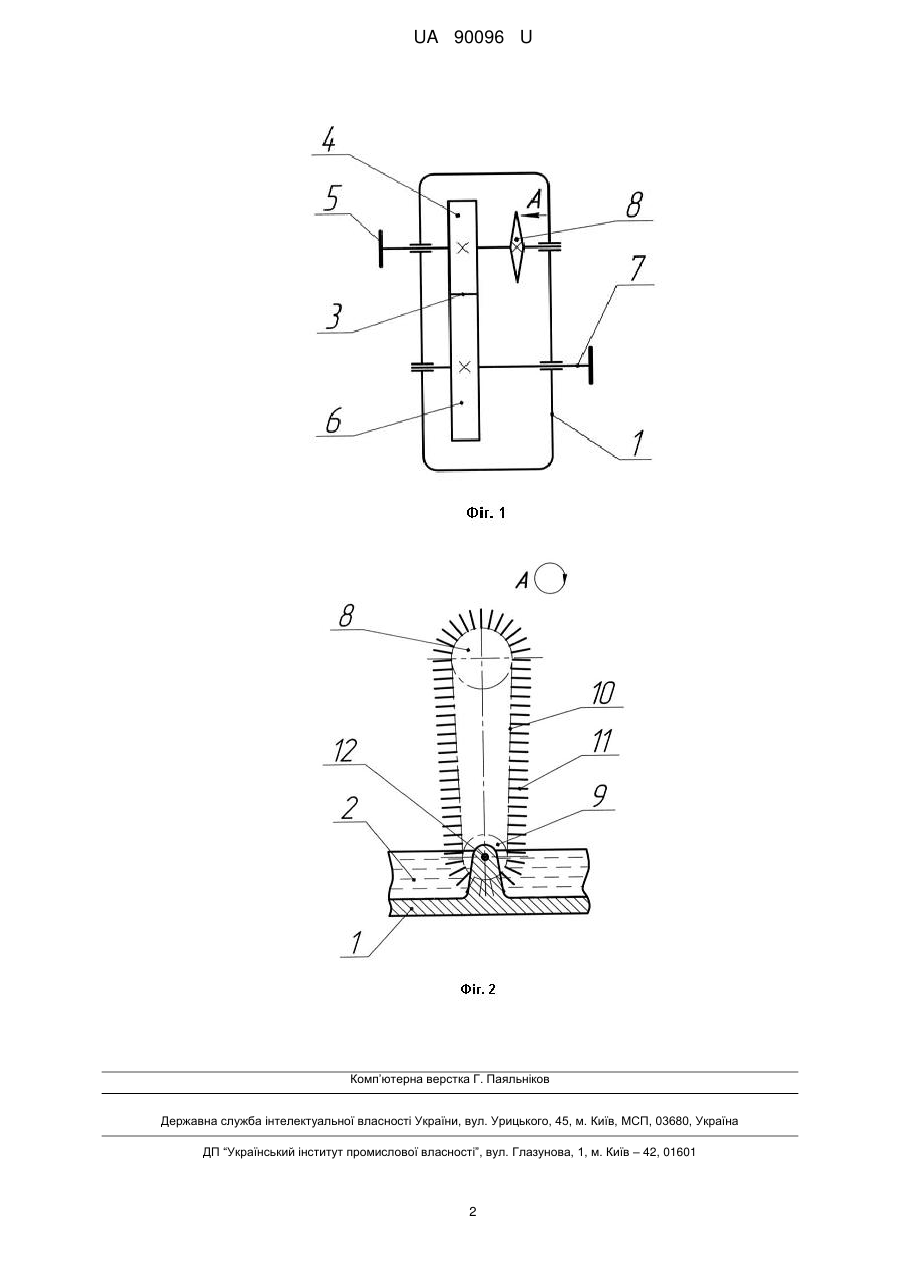

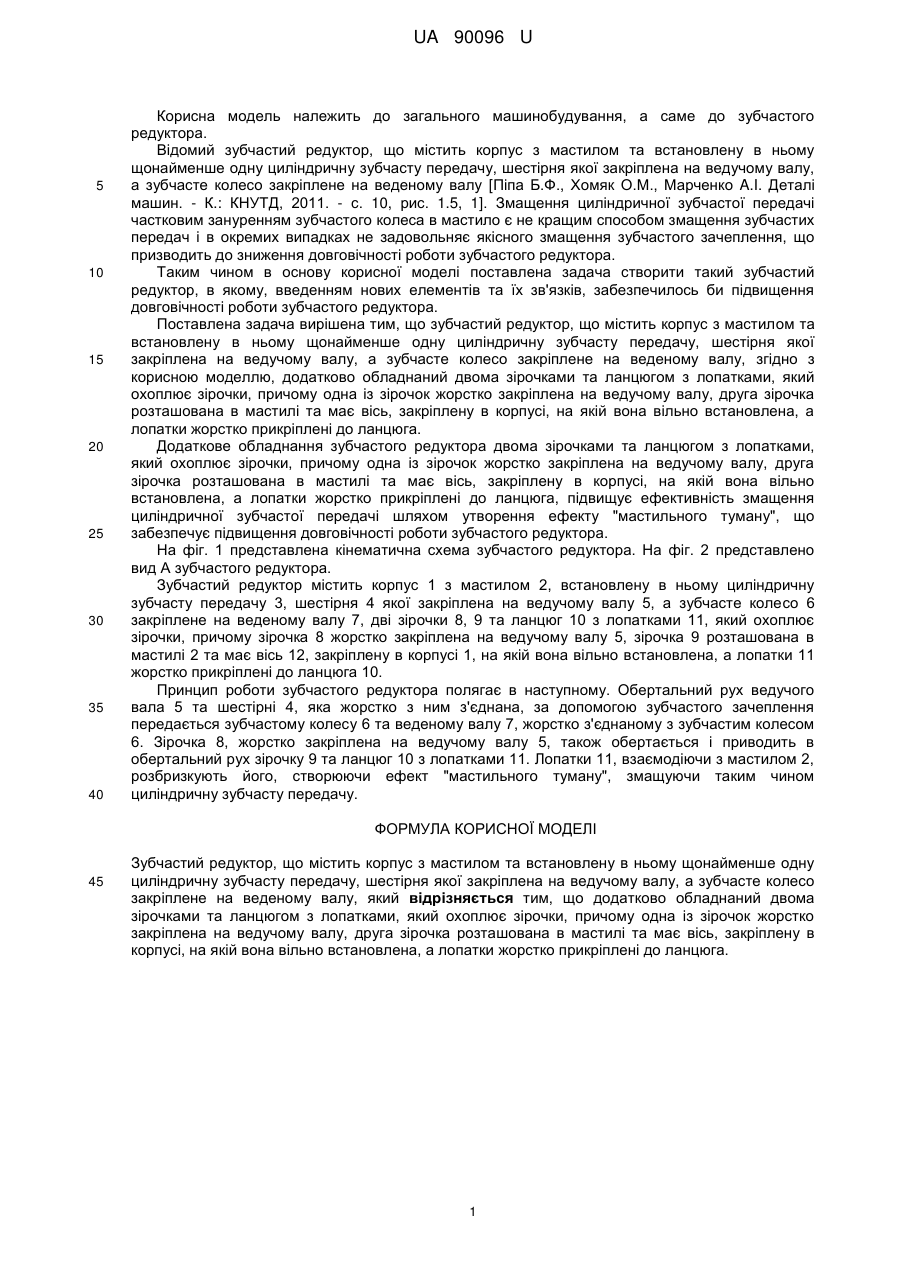

Реферат: Зубчастий редуктор, що містить корпус з мастилом та встановлену в ньому щонайменше одну циліндричну зубчасту передачу, шестірня якої закріплена на ведучому валу, а зубчасте колесо закріплене на веденому валу. Зубчастий редуктор обладнаний двома зірочками та ланцюгом з лопатками, який охоплює зірочки. Одна із зірочок жорстко закріплена на ведучому валу, друга зірочка розташована в мастилі та має вісь, закріплену в корпусі, на якій вона вільно встановлена. Лопатки жорстко прикріплені до ланцюга. UA 90096 U (54) ЗУБЧАСТИЙ РЕДУКТОР UA 90096 U UA 90096 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до зубчастого редуктора. Відомий зубчастий редуктор, що містить корпус з мастилом та встановлену в ньому щонайменше одну циліндричну зубчасту передачу, шестірня якої закріплена на ведучому валу, а зубчасте колесо закріплене на веденому валу [Піпа Б.Ф., Хомяк О.Μ., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - с. 10, рис. 1.5, 1]. Змащення циліндричної зубчастої передачі частковим зануренням зубчастого колеса в мастило є не кращим способом змащення зубчастих передач і в окремих випадках не задовольняє якісного змащення зубчастого зачеплення, що призводить до зниження довговічності роботи зубчастого редуктора. Таким чином в основу корисної моделі поставлена задача створити такий зубчастий редуктор, в якому, введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи зубчастого редуктора. Поставлена задача вирішена тим, що зубчастий редуктор, що містить корпус з мастилом та встановлену в ньому щонайменше одну циліндричну зубчасту передачу, шестірня якої закріплена на ведучому валу, а зубчасте колесо закріплене на веденому валу, згідно з корисною моделлю, додатково обладнаний двома зірочками та ланцюгом з лопатками, який охоплює зірочки, причому одна із зірочок жорстко закріплена на ведучому валу, друга зірочка розташована в мастилі та має вісь, закріплену в корпусі, на якій вона вільно встановлена, а лопатки жорстко прикріплені до ланцюга. Додаткове обладнання зубчастого редуктора двома зірочками та ланцюгом з лопатками, який охоплює зірочки, причому одна із зірочок жорстко закріплена на ведучому валу, друга зірочка розташована в мастилі та має вісь, закріплену в корпусі, на якій вона вільно встановлена, а лопатки жорстко прикріплені до ланцюга, підвищує ефективність змащення циліндричної зубчастої передачі шляхом утворення ефекту "мастильного туману", що забезпечує підвищення довговічності роботи зубчастого редуктора. На фіг. 1 представлена кінематична схема зубчастого редуктора. На фіг. 2 представлено вид А зубчастого редуктора. Зубчастий редуктор містить корпус 1 з мастилом 2, встановлену в ньому циліндричну зубчасту передачу 3, шестірня 4 якої закріплена на ведучому валу 5, а зубчасте колесо 6 закріплене на веденому валу 7, дві зірочки 8, 9 та ланцюг 10 з лопатками 11, який охоплює зірочки, причому зірочка 8 жорстко закріплена на ведучому валу 5, зірочка 9 розташована в мастилі 2 та має вісь 12, закріплену в корпусі 1, на якій вона вільно встановлена, а лопатки 11 жорстко прикріплені до ланцюга 10. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 5 та шестірні 4, яка жорстко з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 6 та веденому валу 7, жорстко з'єднаному з зубчастим колесом 6. Зірочка 8, жорстко закріплена на ведучому валу 5, також обертається і приводить в обертальний рух зірочку 9 та ланцюг 10 з лопатками 11. Лопатки 11, взаємодіючи з мастилом 2, розбризкують його, створюючи ефект "мастильного туману", змащуючи таким чином циліндричну зубчасту передачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зубчастий редуктор, що містить корпус з мастилом та встановлену в ньому щонайменше одну циліндричну зубчасту передачу, шестірня якої закріплена на ведучому валу, а зубчасте колесо закріплене на веденому валу, який відрізняється тим, що додатково обладнаний двома зірочками та ланцюгом з лопатками, який охоплює зірочки, причому одна із зірочок жорстко закріплена на ведучому валу, друга зірочка розташована в мастилі та має вісь, закріплену в корпусі, на якій вона вільно встановлена, а лопатки жорстко прикріплені до ланцюга. 1 UA 90096 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
