Газовий пальник повітронагрівача доменної печі

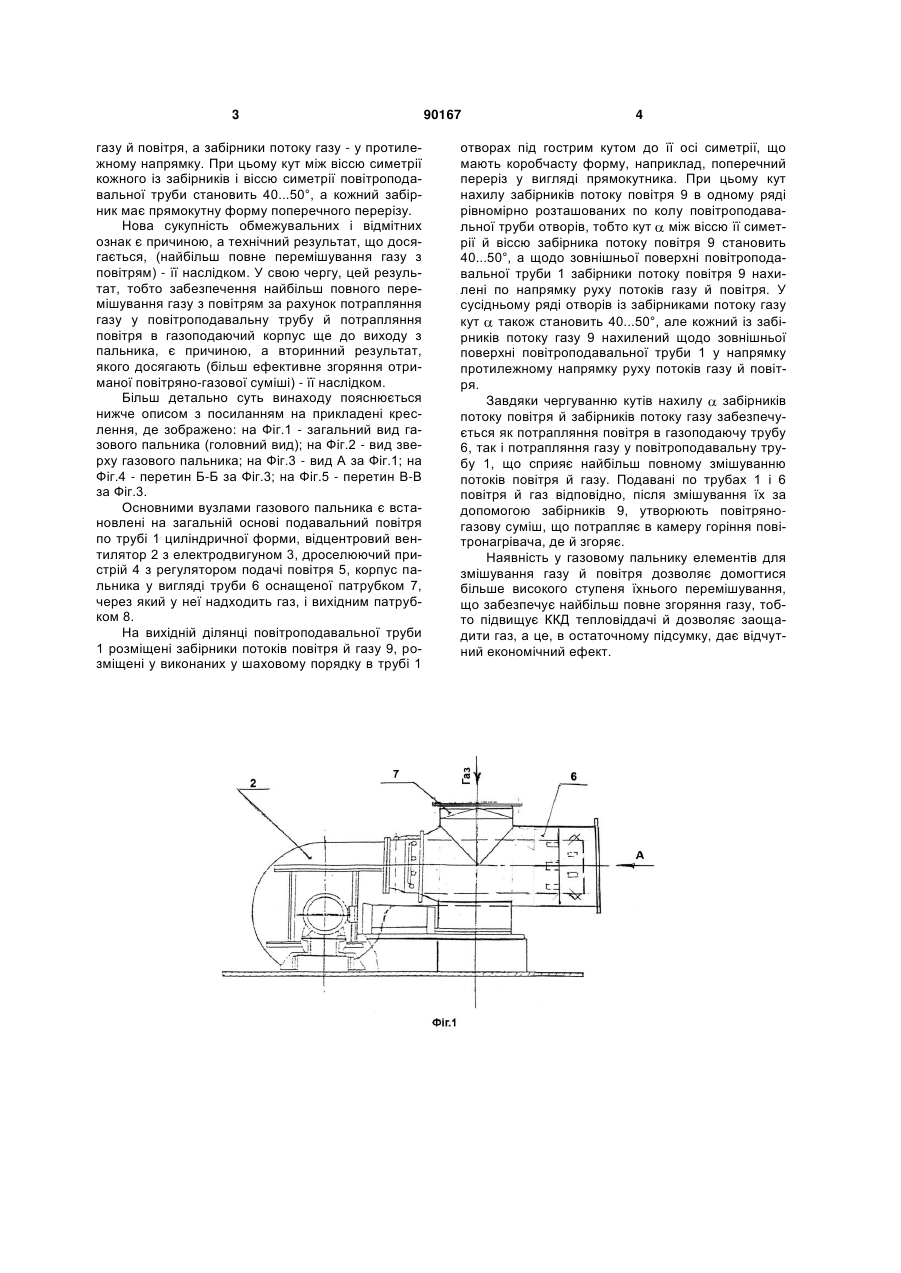

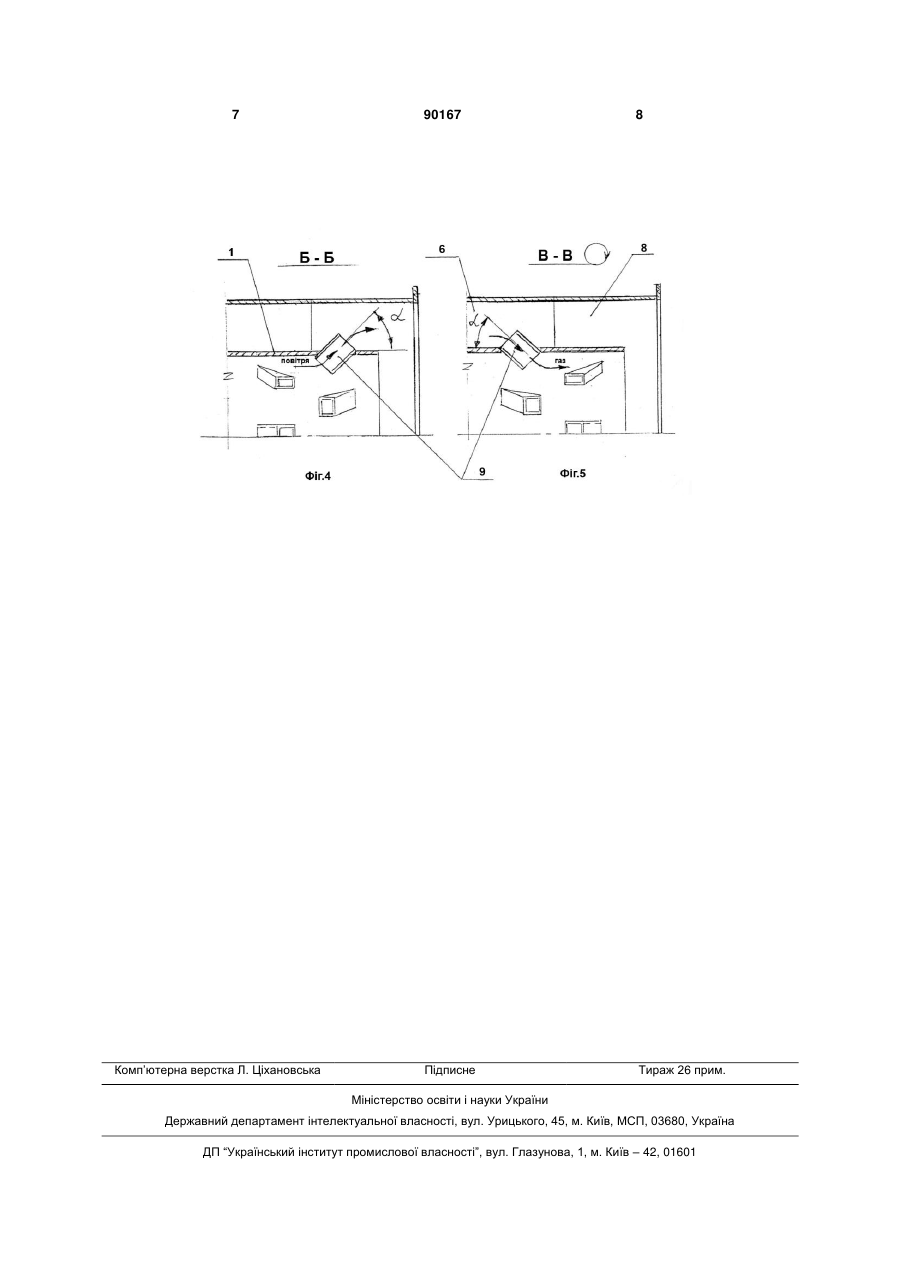

1. Газовий пальник повітронагрівача доменної печі, який включає повітроподавальну трубу циліндричної форми, що розташована всередині її корпуса, по якому подають газ, який відрізняється тим, що повітроподавальна труба додатково C2 2 (19) 1 3 газу й повітря, а забірники потоку газу - у протилежному напрямку. При цьому кут між віссю симетрії кожного із забірників і віссю симетрії повітроподавальної труби становить 40...50°, а кожний забірник має прямокутну форму поперечного перерізу. Нова сукупність обмежувальних і відмітних ознак є причиною, а технічний результат, що досягається, (найбільш повне перемішування газу з повітрям) - її наслідком. У свою чергу, цей результат, тобто забезпечення найбільш повного перемішування газу з повітрям за рахунок потрапляння газу у повітроподавальну трубу й потрапляння повітря в газоподаючий корпус ще до виходу з пальника, є причиною, а вторинний результат, якого досягають (більш ефективне згоряння отриманої повітряно-газової суміші) - її наслідком. Більш детально суть винаходу пояснюється нижче описом з посиланням на прикладені креслення, де зображено: на Фіг.1 - загальний вид газового пальника (головний вид); на Фіг.2 - вид зверху газового пальника; на Фіг.3 - вид А за Фіг.1; на Фіг.4 - перетин Б-Б за Фіг.3; на Фіг.5 - перетин В-В за Фіг.3. Основними вузлами газового пальника є встановлені на загальній основі подавальний повітря по трубі 1 циліндричної форми, відцентровий вентилятор 2 з електродвигуном 3, дроселюючий пристрій 4 з регулятором подачі повітря 5, корпус пальника у вигляді труби 6 оснащеної патрубком 7, через який у неї надходить газ, і вихідним патрубком 8. На вихідній ділянці повітроподавальної труби 1 розміщені забірники потоків повітря й газу 9, розміщені у виконаних у шаховому порядку в трубі 1 90167 4 отворах під гострим кутом до її осі симетрії, що мають коробчасту форму, наприклад, поперечний переріз у вигляді прямокутника. При цьому кут нахилу забірників потоку повітря 9 в одному ряді рівномірно розташованих по колу повітроподавальної труби отворів, тобто кут між віссю її симетрії й віссю забірника потоку повітря 9 становить 40...50°, а щодо зовнішньої поверхні повітроподавальної труби 1 забірники потоку повітря 9 нахилені по напрямку руху потоків газу й повітря. У сусідньому ряді отворів із забірниками потоку газу кут також становить 40...50°, але кожний із забірників потоку газу 9 нахилений щодо зовнішньої поверхні повітроподавальної труби 1 у напрямку протилежному напрямку руху потоків газу й повітря. Завдяки чергуванню кутів нахилу забірників потоку повітря й забірників потоку газу забезпечується як потрапляння повітря в газоподаючу трубу 6, так і потрапляння газу у повітроподавальну трубу 1, що сприяє найбільш повному змішуванню потоків повітря й газу. Подавані по трубах 1 і 6 повітря й газ відповідно, після змішування їх за допомогою забірників 9, утворюють повітряногазову суміш, що потрапляє в камеру горіння повітронагрівача, де й згоряє. Наявність у газовому пальнику елементів для змішування газу й повітря дозволяє домогтися більше високого ступеня їхнього перемішування, що забезпечує найбільш повне згоряння газу, тобто підвищує ККД тепловіддачі й дозволяє заощадити газ, а це, в остаточному підсумку, дає відчутний економічний ефект. 5 90167 6 7 Комп’ютерна верстка Л. Ціхановська 90167 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
