Стеблопідйомник
Номер патенту: 9071
Опубліковано: 30.09.1996
Автори: Гончаров Борис Іванович, Самофалов Миколай Костянтинович, Голубєв Ігор Костянтинович
Формула / Реферат
Формула изобретения
1 Стеблеподъемник, включающий размещенный в его кожухе замкнутый цепной контур с шарнирно закрепленными на нем пальцами, огибающий ведущую и ведомую звездочки, направляющие элементы и носок-делитель, отличающийся тем, что, с целью снижения потерь урожая, в кожухе стеблеподъемника параллельно цепному контуру установлен дополнительный цепной контур с шарнирно закрепленными на нем пальцами, а направляющие элементы выполнены в виде щелей в боковых частях кожуха стеблеподъемника.

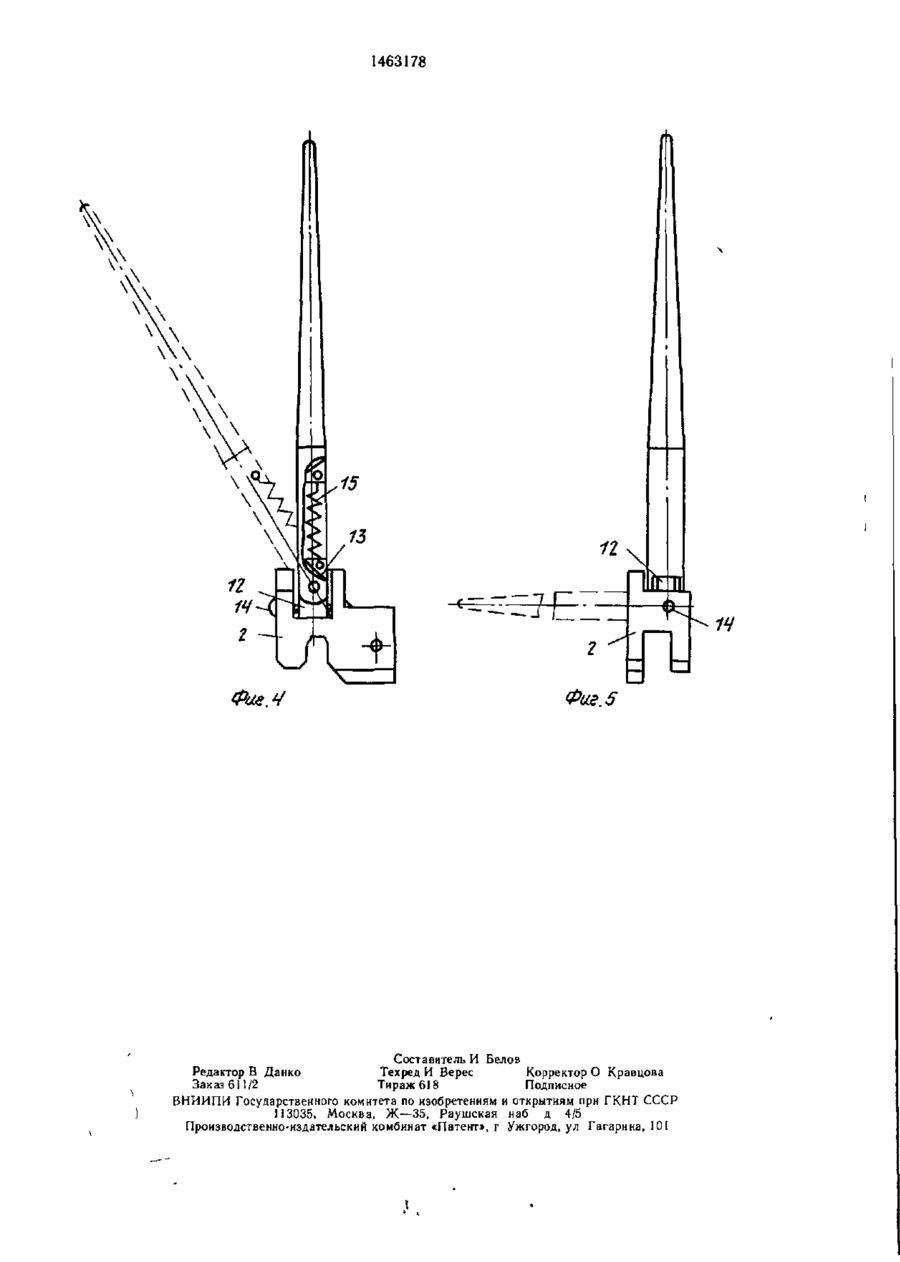

2. Стеблеподъемник по п. 1, отличающийся тем, что пальцы выполнены шарнирными, причем у основания каждый палец подпружинен, а ступица ведущей звездочки снабжена упором для изменения положения пальцев.
3. Стеблеподъемник по п. 1, отличающийся тем, что цепные контуры снабжены промежуточными звездочками, установленными выше ведомых и ведущих звездочек, при этом конец каждой направляющей щели размещен над зоной цепного контура между промежуточной и ведущей звездочками.
4. Стеблеподъемник по п. 1, отличающийся тем что между цепными контурами установлен разделительный щиток, снабженный в передней части направляющими желобками.
Текст

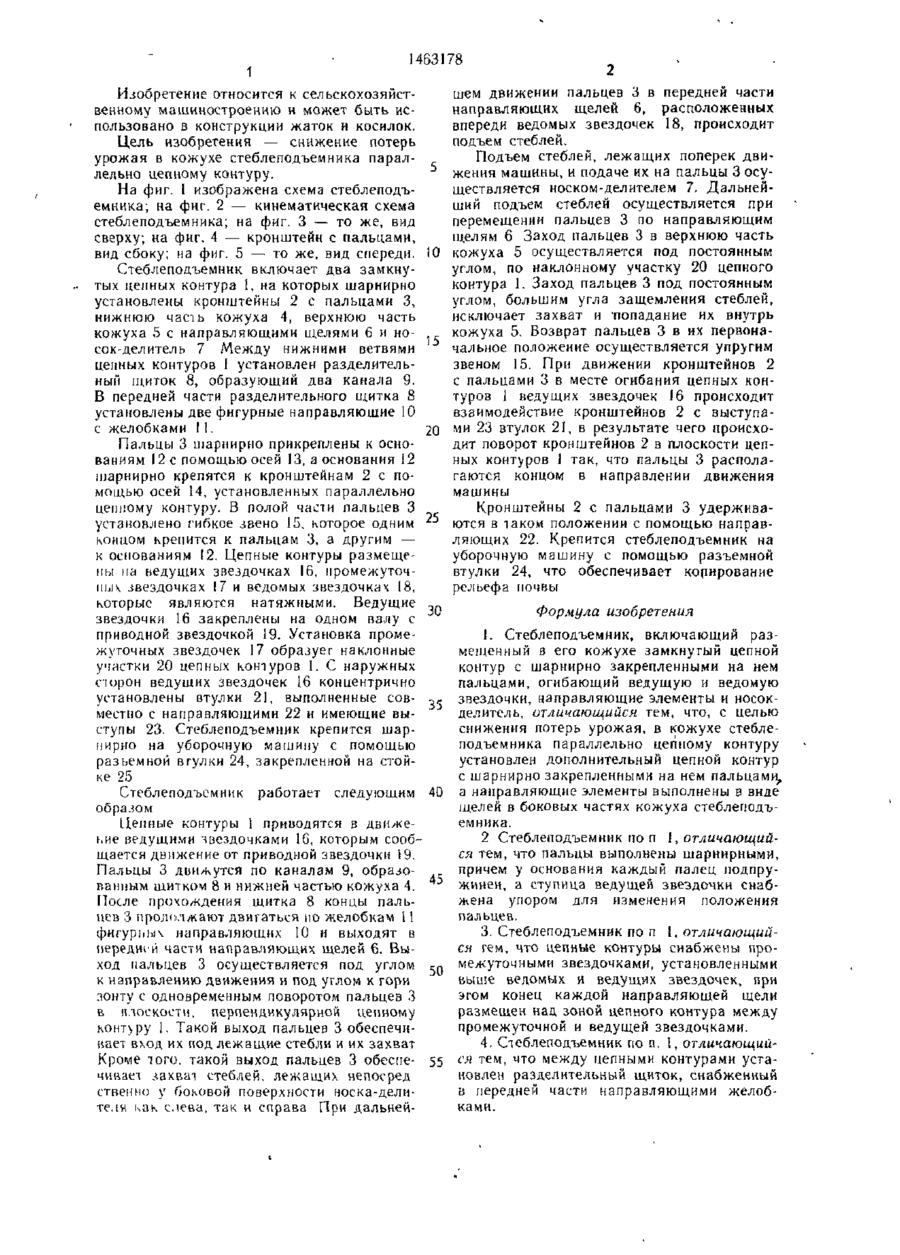

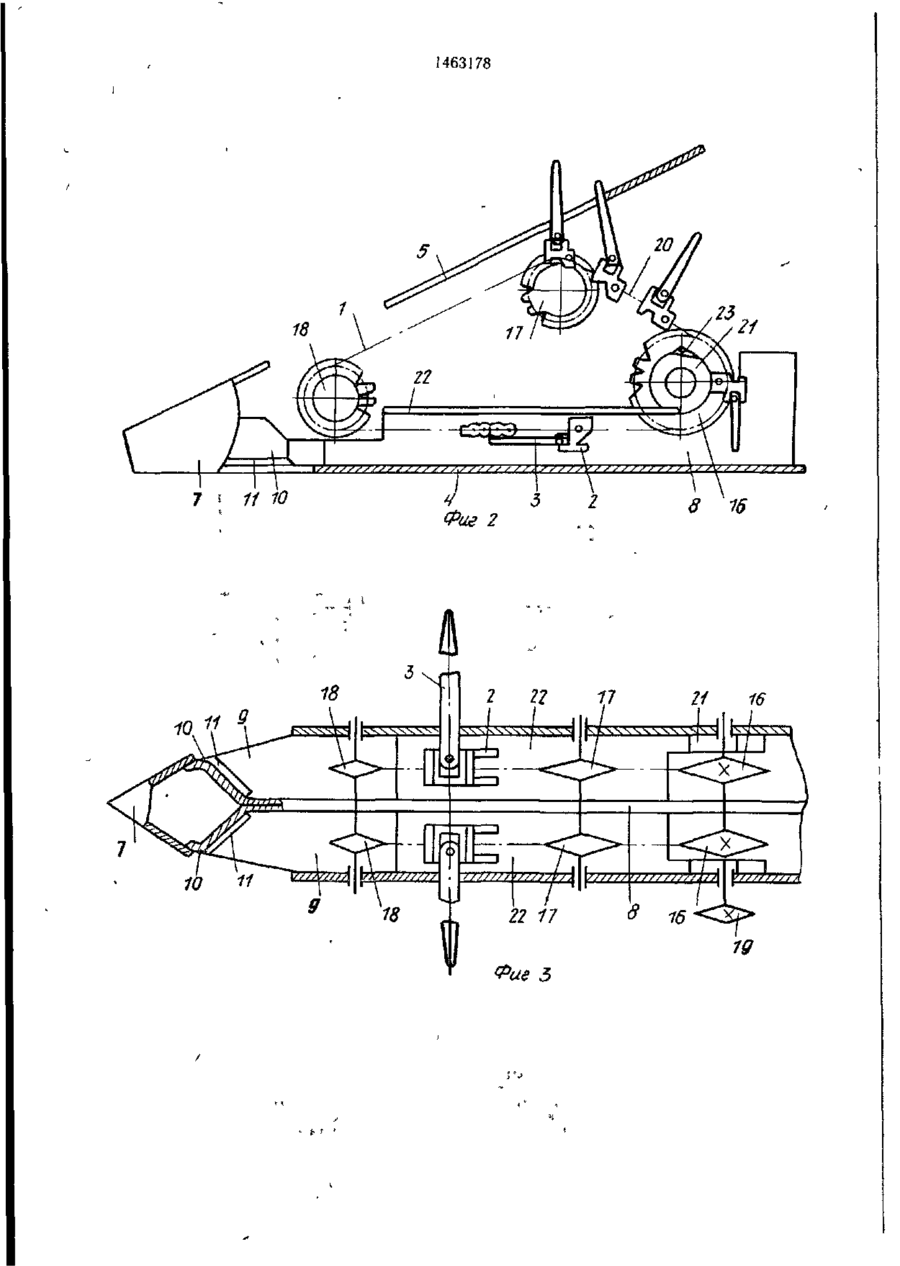

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкции жаток и косилок Изобретение позволяет снизить потери урожая при уборке пониклых и полегших стеблей. Стеблеподъемник состоит из нижней части 4 и верхней части 5 кожуха, в котором смонтировано два цепных контура 1 с кронштейнами 2 и пальцами 3 Пальцы 3 шарнирно установлены на цепных контурах 1 и с помощью направляющих щелей 6, а также выступов могут изменять положение Крепится стеблеподъемник на уборочную машину с помощью разъемной втулки 24. 3 з. п. ф-лы, 5 ил. (П О5 СО 00 19 Фиг.1 •Г
ДивитисяДодаткова інформація
Автори англійськоюHoncharov Borys Ivanovych, Holubiev Ihor Kostiantynvych
Автори російськоюГончаров Борис Иванович, Голубев Игорь Константинович
МПК / Мітки
МПК: A01D 65/00
Мітки: стеблопідйомник
Код посилання
<a href="https://ua.patents.su/4-9071-steblopidjjomnik.html" target="_blank" rel="follow" title="База патентів України">Стеблопідйомник</a>
