Клапан запобіжний

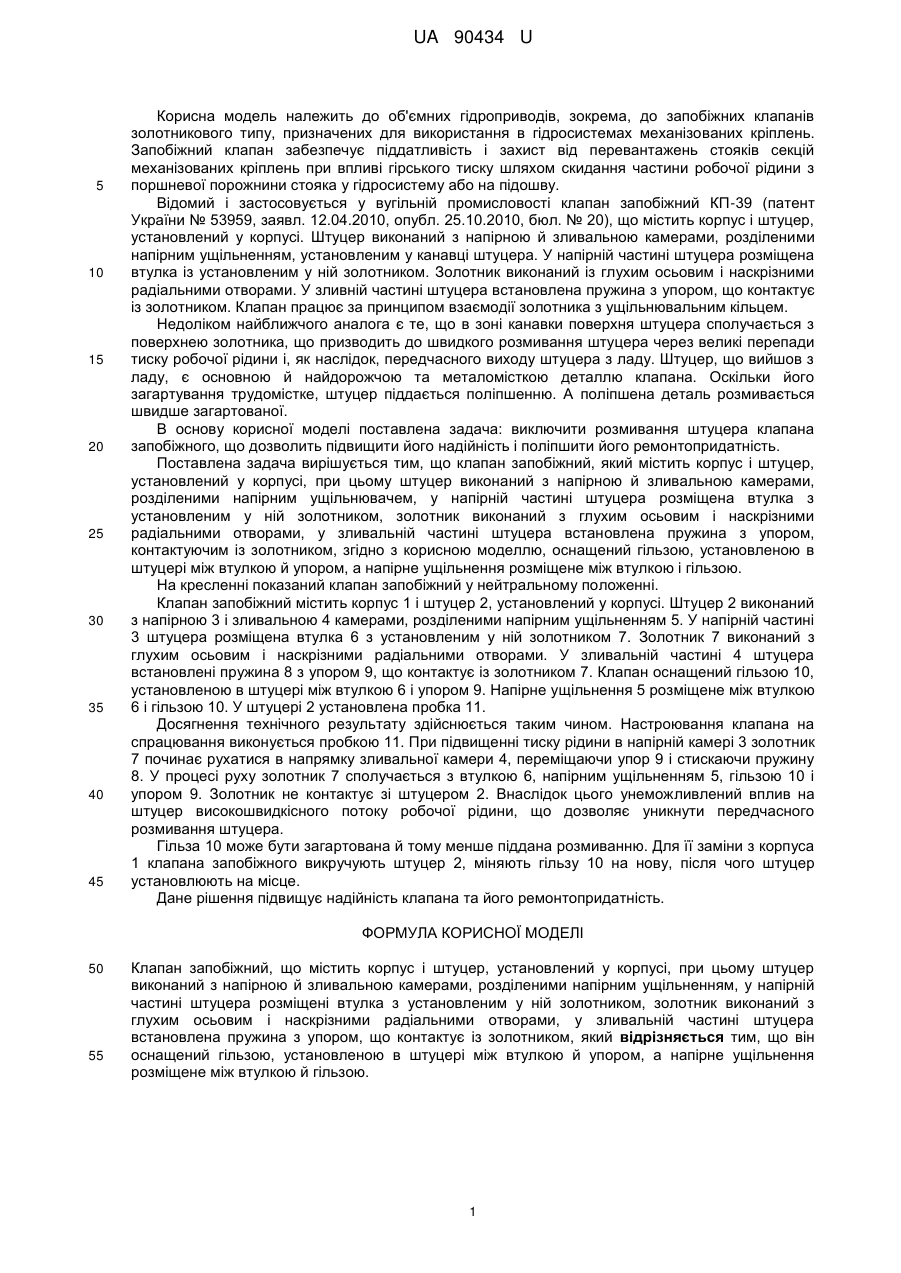

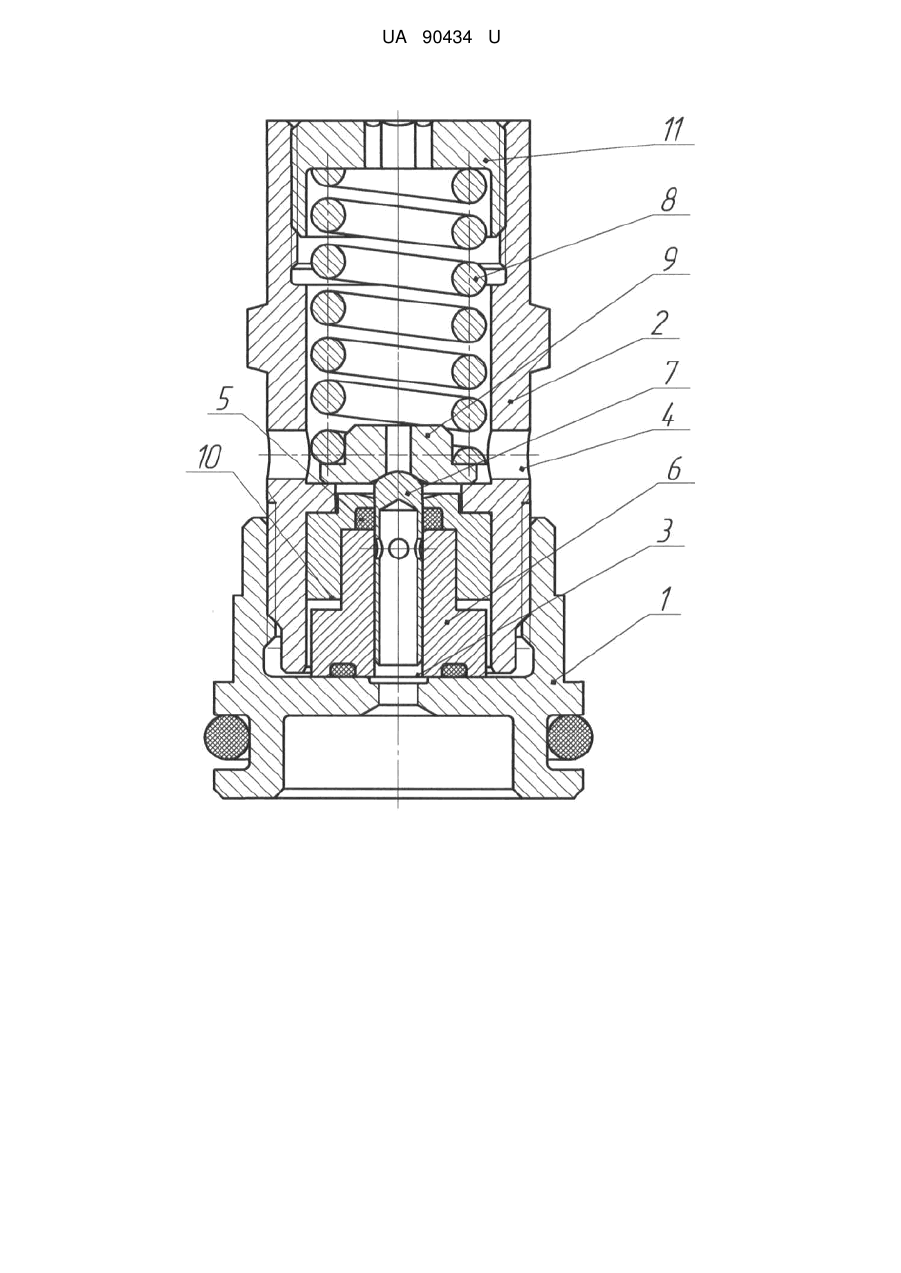

Реферат: Клапан запобіжний містить корпус і штуцер, установлений у корпусі, штуцер виконаний з напірною й зливальною камерами, розділеними напірним ущільненням, у напірній частині штуцера розміщені втулка з установленим у ній золотником, золотник виконаний з глухим осьовим і наскрізними радіальними отворами, у зливальній частині штуцера встановлена пружина з упором, що контактує із золотником. При цьому клапан оснащений гільзою, установленою в штуцері між втулкою й упором, а напірне ущільнення розміщене між втулкою й гільзою. UA 90434 U (54) КЛАПАН ЗАПОБІЖНИЙ UA 90434 U UA 90434 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до об'ємних гідроприводів, зокрема, до запобіжних клапанів золотникового типу, призначених для використання в гідросистемах механізованих кріплень. Запобіжний клапан забезпечує піддатливість і захист від перевантажень стояків секцій механізованих кріплень при впливі гірського тиску шляхом скидання частини робочої рідини з поршневої порожнини стояка у гідросистему або на підошву. Відомий і застосовується у вугільній промисловості клапан запобіжний КП-39 (патент України № 53959, заявл. 12.04.2010, опубл. 25.10.2010, бюл. № 20), що містить корпус і штуцер, установлений у корпусі. Штуцер виконаний з напірною й зливальною камерами, розділеними напірним ущільненням, установленим у канавці штуцера. У напірній частині штуцера розміщена втулка із установленим у ній золотником. Золотник виконаний із глухим осьовим і наскрізними радіальними отворами. У зливній частині штуцера встановлена пружина з упором, що контактує із золотником. Клапан працює за принципом взаємодії золотника з ущільнювальним кільцем. Недоліком найближчого аналога є те, що в зоні канавки поверхня штуцера сполучається з поверхнею золотника, що призводить до швидкого розмивання штуцера через великі перепади тиску робочої рідини і, як наслідок, передчасного виходу штуцера з ладу. Штуцер, що вийшов з ладу, є основною й найдорожчою та металомісткою деталлю клапана. Оскільки його загартування трудомістке, штуцер піддається поліпшенню. А поліпшена деталь розмивається швидше загартованої. В основу корисної моделі поставлена задача: виключити розмивання штуцера клапана запобіжного, що дозволить підвищити його надійність і поліпшити його ремонтопридатність. Поставлена задача вирішується тим, що клапан запобіжний, який містить корпус і штуцер, установлений у корпусі, при цьому штуцер виконаний з напірною й зливальною камерами, розділеними напірним ущільнювачем, у напірній частині штуцера розміщена втулка з установленим у ній золотником, золотник виконаний з глухим осьовим і наскрізними радіальними отворами, у зливальній частині штуцера встановлена пружина з упором, контактуючим із золотником, згідно з корисною моделлю, оснащений гільзою, установленою в штуцері між втулкою й упором, а напірне ущільнення розміщене між втулкою і гільзою. На кресленні показаний клапан запобіжний у нейтральному положенні. Клапан запобіжний містить корпус 1 і штуцер 2, установлений у корпусі. Штуцер 2 виконаний з напірною 3 і зливальною 4 камерами, розділеними напірним ущільненням 5. У напірній частині 3 штуцера розміщена втулка 6 з установленим у ній золотником 7. Золотник 7 виконаний з глухим осьовим і наскрізними радіальними отворами. У зливальній частині 4 штуцера встановлені пружина 8 з упором 9, що контактує із золотником 7. Клапан оснащений гільзою 10, установленою в штуцері між втулкою 6 і упором 9. Напірне ущільнення 5 розміщене між втулкою 6 і гільзою 10. У штуцері 2 установлена пробка 11. Досягнення технічного результату здійснюється таким чином. Настроювання клапана на спрацювання виконується пробкою 11. При підвищенні тиску рідини в напірній камері 3 золотник 7 починає рухатися в напрямку зливальної камери 4, переміщаючи упор 9 і стискаючи пружину 8. У процесі руху золотник 7 сполучається з втулкою 6, напірним ущільненням 5, гільзою 10 і упором 9. Золотник не контактує зі штуцером 2. Внаслідок цього унеможливлений вплив на штуцер високошвидкісного потоку робочої рідини, що дозволяє уникнути передчасного розмивання штуцера. Гільза 10 може бути загартована й тому менше піддана розмиванню. Для її заміни з корпуса 1 клапана запобіжного викручують штуцер 2, міняють гільзу 10 на нову, після чого штуцер установлюють на місце. Дане рішення підвищує надійність клапана та його ремонтопридатність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Клапан запобіжний, що містить корпус і штуцер, установлений у корпусі, при цьому штуцер виконаний з напірною й зливальною камерами, розділеними напірним ущільненням, у напірній частині штуцера розміщені втулка з установленим у ній золотником, золотник виконаний з глухим осьовим і наскрізними радіальними отворами, у зливальній частині штуцера встановлена пружина з упором, що контактує із золотником, який відрізняється тим, що він оснащений гільзою, установленою в штуцері між втулкою й упором, а напірне ущільнення розміщене між втулкою й гільзою. 1 UA 90434 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
