Гідрозамок

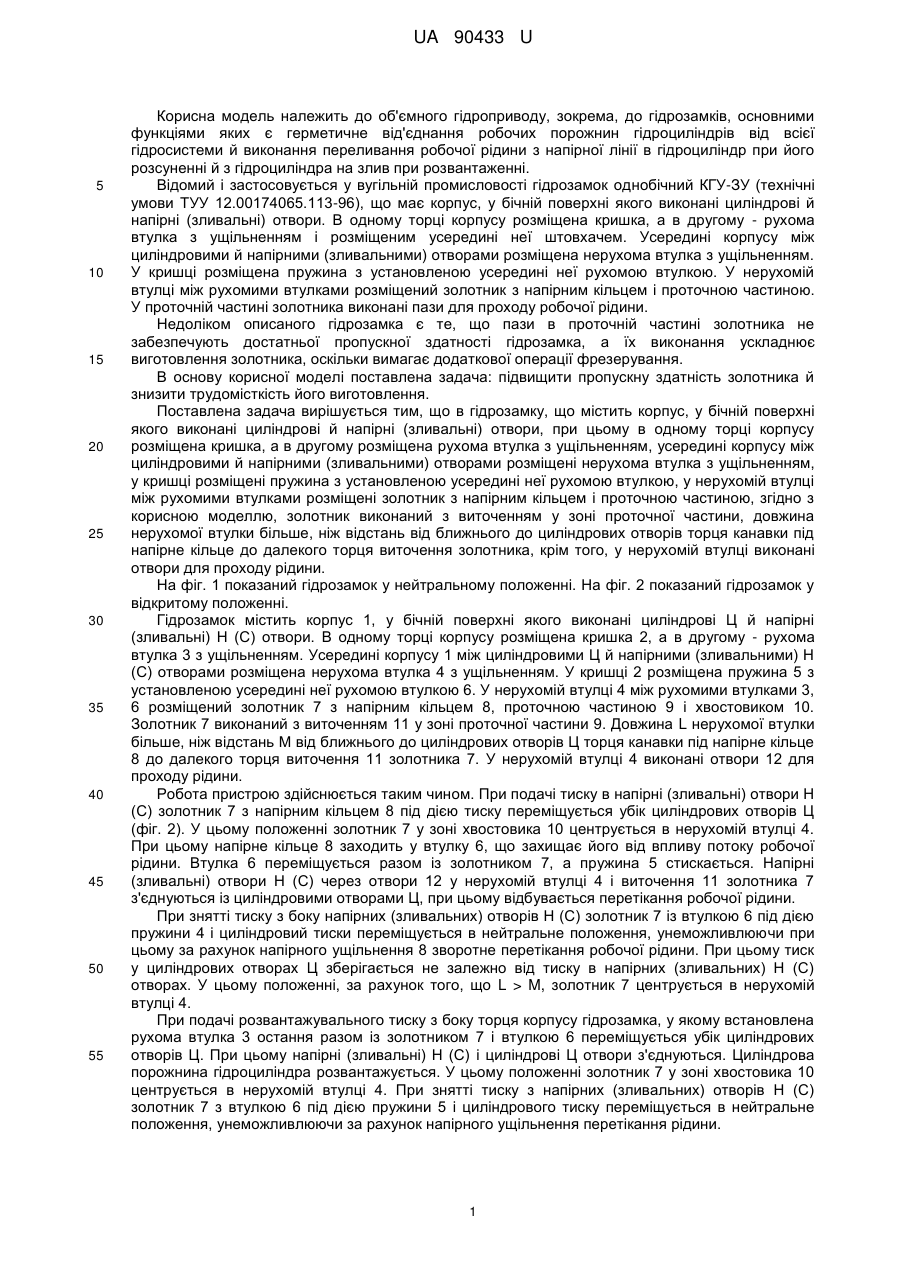

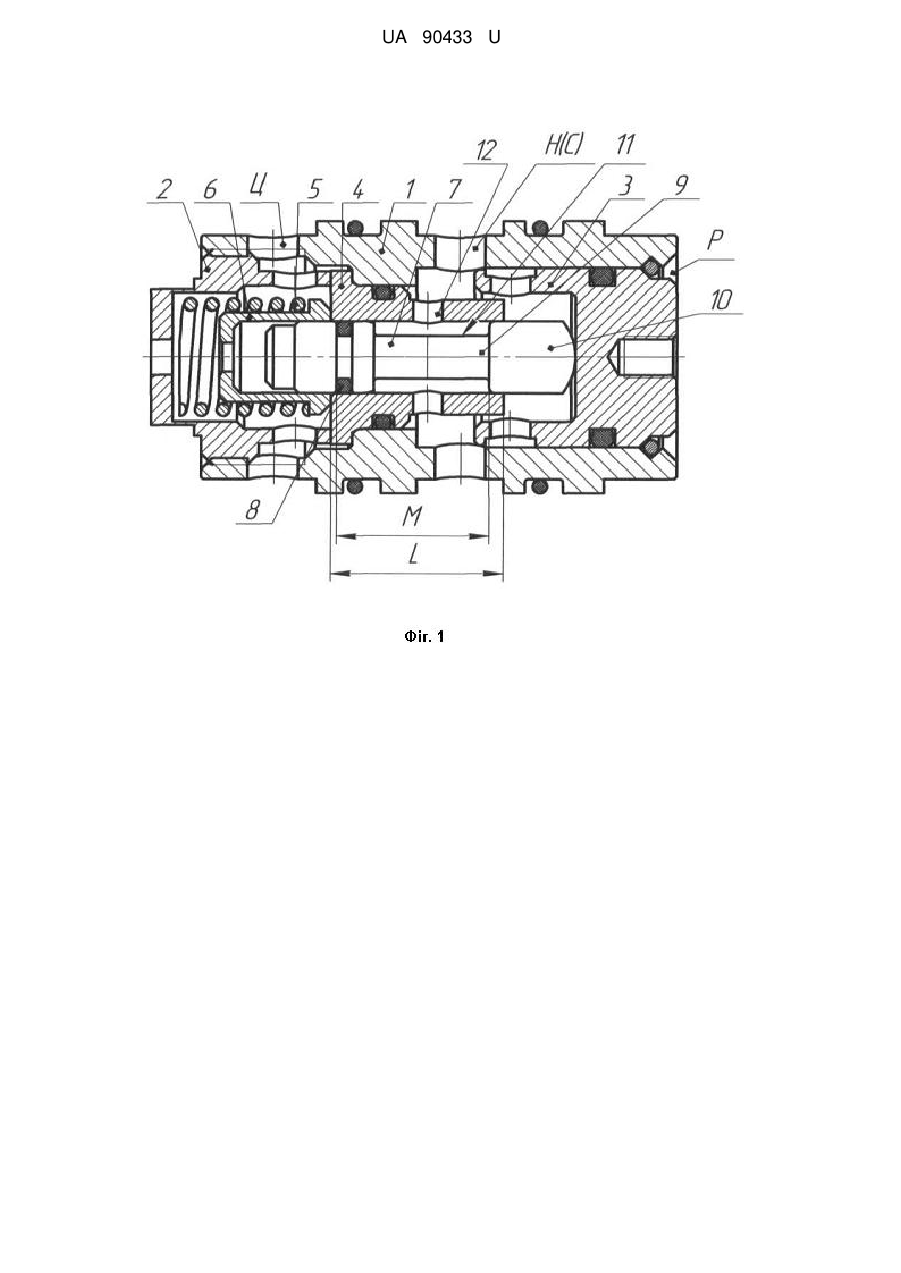

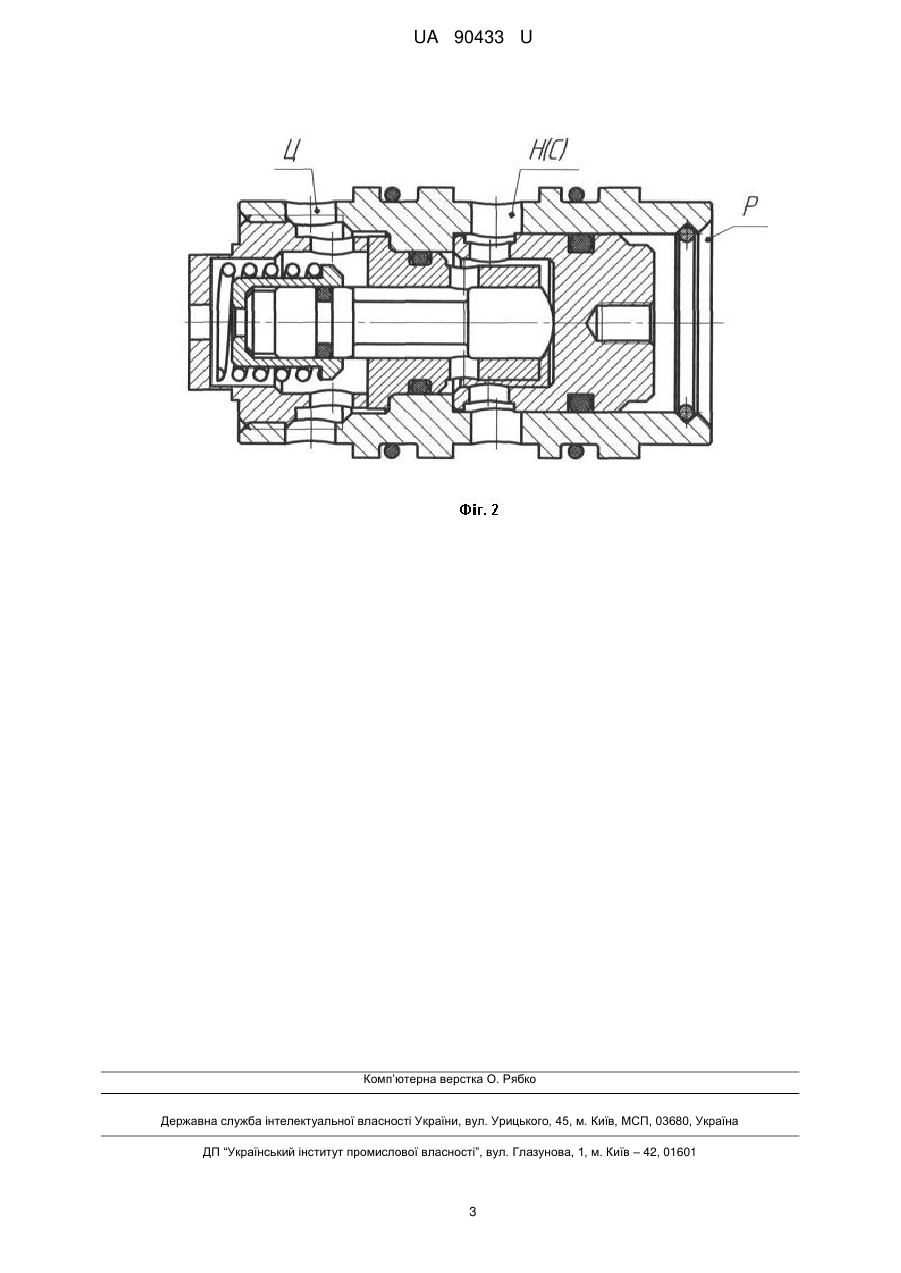

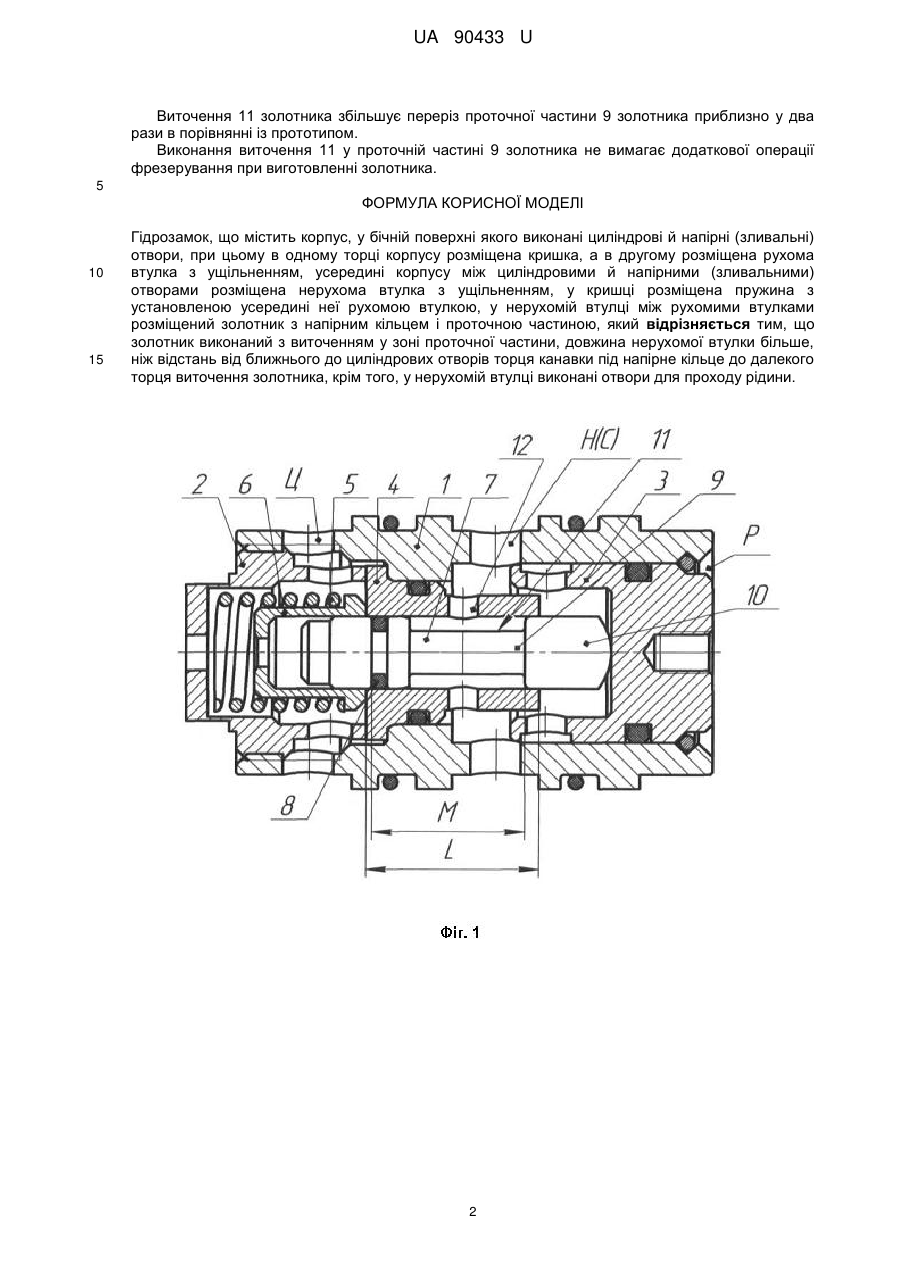

Реферат: Гідрозамок містить корпус, у бічній поверхні якого виконані циліндрові й напірні (зливальні) отвори, кришку, рухому втулку з ущільненням, золотник з напірним кільцем і проточною частиною. Усередині корпусу між циліндровими й напірними (зливальними) отворами розміщена нерухома втулка з ущільненням, у кришці розміщена пружина. Золотник виконаний з виточенням у зоні проточної частини. Довжина нерухомої втулки більше, ніж відстань від ближнього до циліндрових отворів торця канавки під напірне кільце до далекого торця виточення золотника. Унерухомій втулці виконані отвори для проходу рідини. UA 90433 U (54) ГІДРОЗАМОК UA 90433 U UA 90433 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до об'ємного гідроприводу, зокрема, до гідрозамків, основними функціями яких є герметичне від'єднання робочих порожнин гідроциліндрів від всієї гідросистеми й виконання переливання робочої рідини з напірної лінії в гідроциліндр при його розсуненні й з гідроциліндра на злив при розвантаженні. Відомий і застосовується у вугільній промисловості гідрозамок однобічний КГУ-ЗУ (технічні умови ТУУ 12.00174065.113-96), що має корпус, у бічній поверхні якого виконані циліндрові й напірні (зливальні) отвори. В одному торці корпусу розміщена кришка, а в другому - рухома втулка з ущільненням і розміщеним усередині неї штовхачем. Усередині корпусу між циліндровими й напірними (зливальними) отворами розміщена нерухома втулка з ущільненням. У кришці розміщена пружина з установленою усередині неї рухомою втулкою. У нерухомій втулці між рухомими втулками розміщений золотник з напірним кільцем і проточною частиною. У проточній частині золотника виконані пази для проходу робочої рідини. Недоліком описаного гідрозамка є те, що пази в проточній частині золотника не забезпечують достатньої пропускної здатності гідрозамка, а їх виконання ускладнює виготовлення золотника, оскільки вимагає додаткової операції фрезерування. В основу корисної моделі поставлена задача: підвищити пропускну здатність золотника й знизити трудомісткість його виготовлення. Поставлена задача вирішується тим, що в гідрозамку, що містить корпус, у бічній поверхні якого виконані циліндрові й напірні (зливальні) отвори, при цьому в одному торці корпусу розміщена кришка, а в другому розміщена рухома втулка з ущільненням, усередині корпусу між циліндровими й напірними (зливальними) отворами розміщені нерухома втулка з ущільненням, у кришці розміщені пружина з установленою усередині неї рухомою втулкою, у нерухомій втулці між рухомими втулками розміщені золотник з напірним кільцем і проточною частиною, згідно з корисною моделлю, золотник виконаний з виточенням у зоні проточної частини, довжина нерухомої втулки більше, ніж відстань від ближнього до циліндрових отворів торця канавки під напірне кільце до далекого торця виточення золотника, крім того, у нерухомій втулці виконані отвори для проходу рідини. На фіг. 1 показаний гідрозамок у нейтральному положенні. На фіг. 2 показаний гідрозамок у відкритому положенні. Гідрозамок містить корпус 1, у бічній поверхні якого виконані циліндрові Ц й напірні (зливальні) Н (С) отвори. В одному торці корпусу розміщена кришка 2, а в другому - рухома втулка 3 з ущільненням. Усередині корпусу 1 між циліндровими Ц й напірними (зливальними) Н (С) отворами розміщена нерухома втулка 4 з ущільненням. У кришці 2 розміщена пружина 5 з установленою усередині неї рухомою втулкою 6. У нерухомій втулці 4 між рухомими втулками 3, 6 розміщений золотник 7 з напірним кільцем 8, проточною частиною 9 і хвостовиком 10. Золотник 7 виконаний з виточенням 11 у зоні проточної частини 9. Довжина L нерухомої втулки більше, ніж відстань М від ближнього до циліндрових отворів Ц торця канавки під напірне кільце 8 до далекого торця виточення 11 золотника 7. У нерухомій втулці 4 виконані отвори 12 для проходу рідини. Робота пристрою здійснюється таким чином. При подачі тиску в напірні (зливальні) отвори Н (С) золотник 7 з напірним кільцем 8 під дією тиску переміщується убік циліндрових отворів Ц (фіг. 2). У цьому положенні золотник 7 у зоні хвостовика 10 центрується в нерухомій втулці 4. При цьому напірне кільце 8 заходить у втулку 6, що захищає його від впливу потоку робочої рідини. Втулка 6 переміщується разом із золотником 7, а пружина 5 стискається. Напірні (зливальні) отвори Н (С) через отвори 12 у нерухомій втулці 4 і виточення 11 золотника 7 з'єднуються із циліндровими отворами Ц, при цьому відбувається перетікання робочої рідини. При знятті тиску з боку напірних (зливальних) отворів Н (С) золотник 7 із втулкою 6 під дією пружини 4 і циліндровий тиски переміщується в нейтральне положення, унеможливлюючи при цьому за рахунок напірного ущільнення 8 зворотне перетікання робочої рідини. При цьому тиск у циліндрових отворах Ц зберігається не залежно від тиску в напірних (зливальних) Н (С) отворах. У цьому положенні, за рахунок того, що L > M, золотник 7 центрується в нерухомій втулці 4. При подачі розвантажувального тиску з боку торця корпусу гідрозамка, у якому встановлена рухома втулка 3 остання разом із золотником 7 і втулкою 6 переміщується убік циліндрових отворів Ц. При цьому напірні (зливальні) Н (С) і циліндрові Ц отвори з'єднуються. Циліндрова порожнина гідроциліндра розвантажується. У цьому положенні золотник 7 у зоні хвостовика 10 центрується в нерухомій втулці 4. При знятті тиску з напірних (зливальних) отворів Н (С) золотник 7 з втулкою 6 під дією пружини 5 і циліндрового тиску переміщується в нейтральне положення, унеможливлюючи за рахунок напірного ущільнення перетікання рідини. 1 UA 90433 U Виточення 11 золотника збільшує переріз проточної частини 9 золотника приблизно у два рази в порівнянні із прототипом. Виконання виточення 11 у проточній частині 9 золотника не вимагає додаткової операції фрезерування при виготовленні золотника. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Гідрозамок, що містить корпус, у бічній поверхні якого виконані циліндрові й напірні (зливальні) отвори, при цьому в одному торці корпусу розміщена кришка, а в другому розміщена рухома втулка з ущільненням, усередині корпусу між циліндровими й напірними (зливальними) отворами розміщена нерухома втулка з ущільненням, у кришці розміщена пружина з установленою усередині неї рухомою втулкою, у нерухомій втулці між рухомими втулками розміщений золотник з напірним кільцем і проточною частиною, який відрізняється тим, що золотник виконаний з виточенням у зоні проточної частини, довжина нерухомої втулки більше, ніж відстань від ближнього до циліндрових отворів торця канавки під напірне кільце до далекого торця виточення золотника, крім того, у нерухомій втулці виконані отвори для проходу рідини. 2 UA 90433 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
