Спосіб ослаблення поля тягових електродвигунів послідовного збудження, які включені паралельно, що полягає у зменшенні струму в послідовних обмотках збудження за допомогою DC/DC перетворювача шляхом шунтування входом цього DC/DC перетворювача обмотки збудження першого електродвигуна та розмагнічення виходом цього ж DC/DC перетворювача обмотки збудження другого електродвигуна, який відрізняється тим, що здійснюють додаткове розмагнічення обмотки збудження другого електродвигуна за допомогою додаткового DC/DC перетворювача, енергію з виходу якого подають до акумуляторної батареї та ланцюгів власних потреб.

Текст

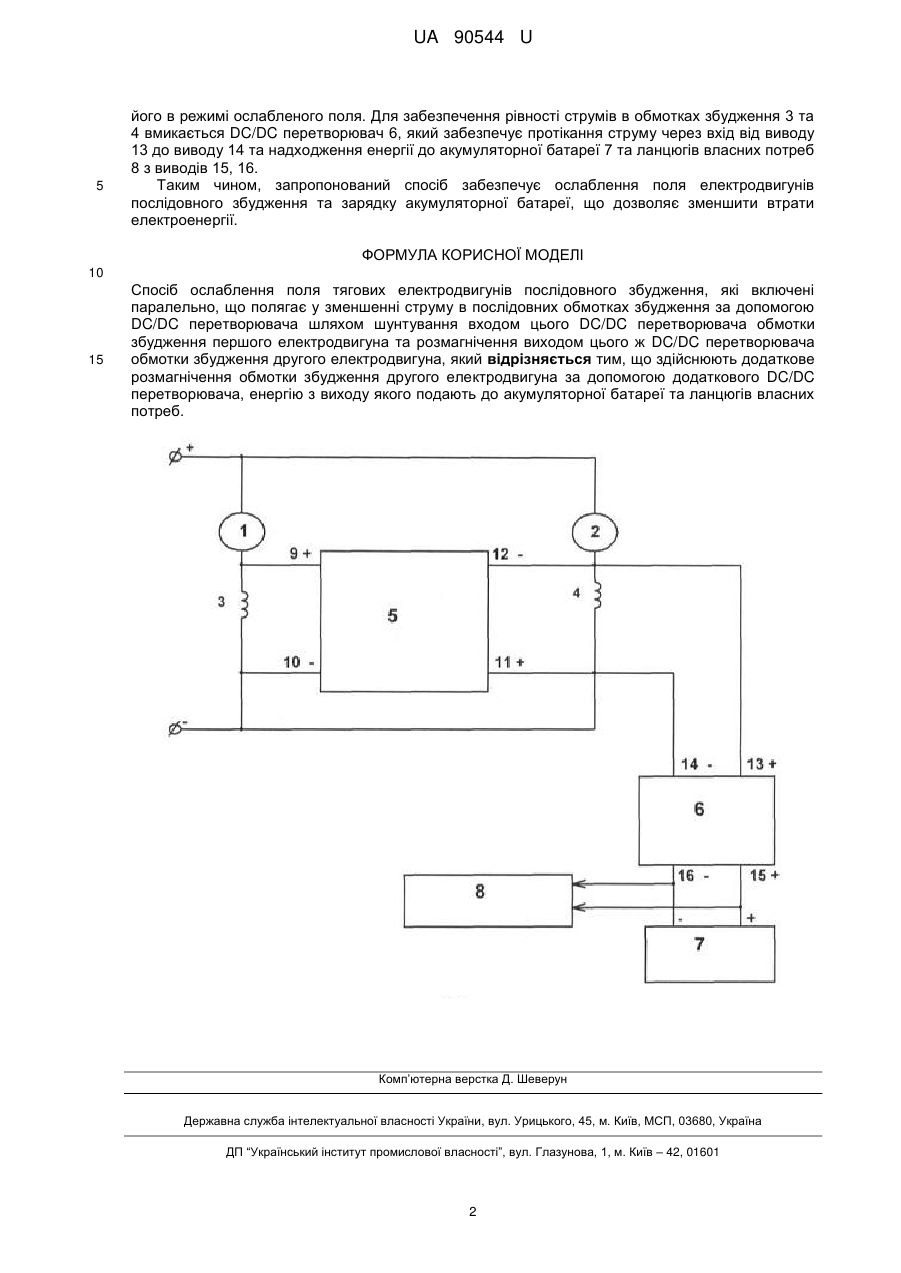

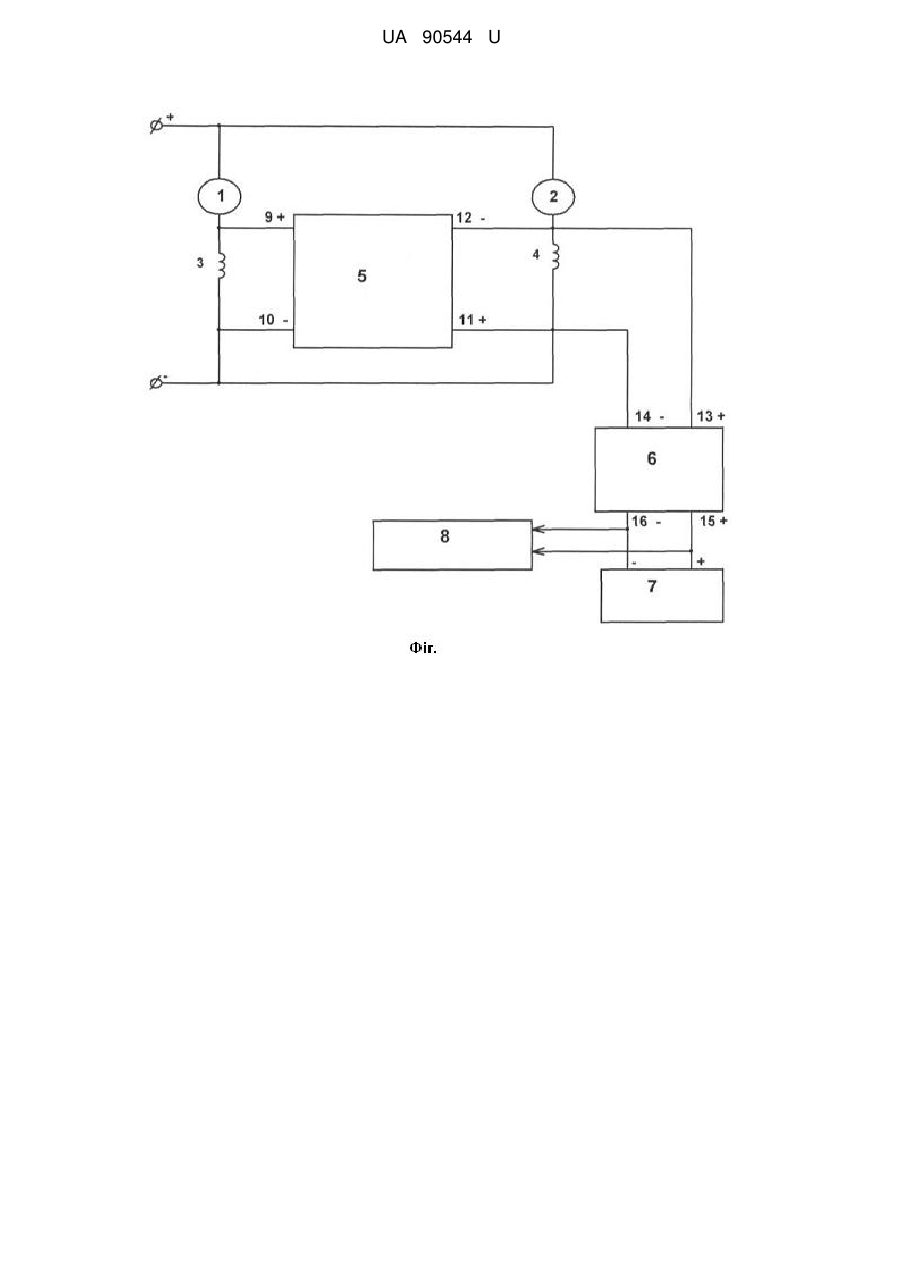

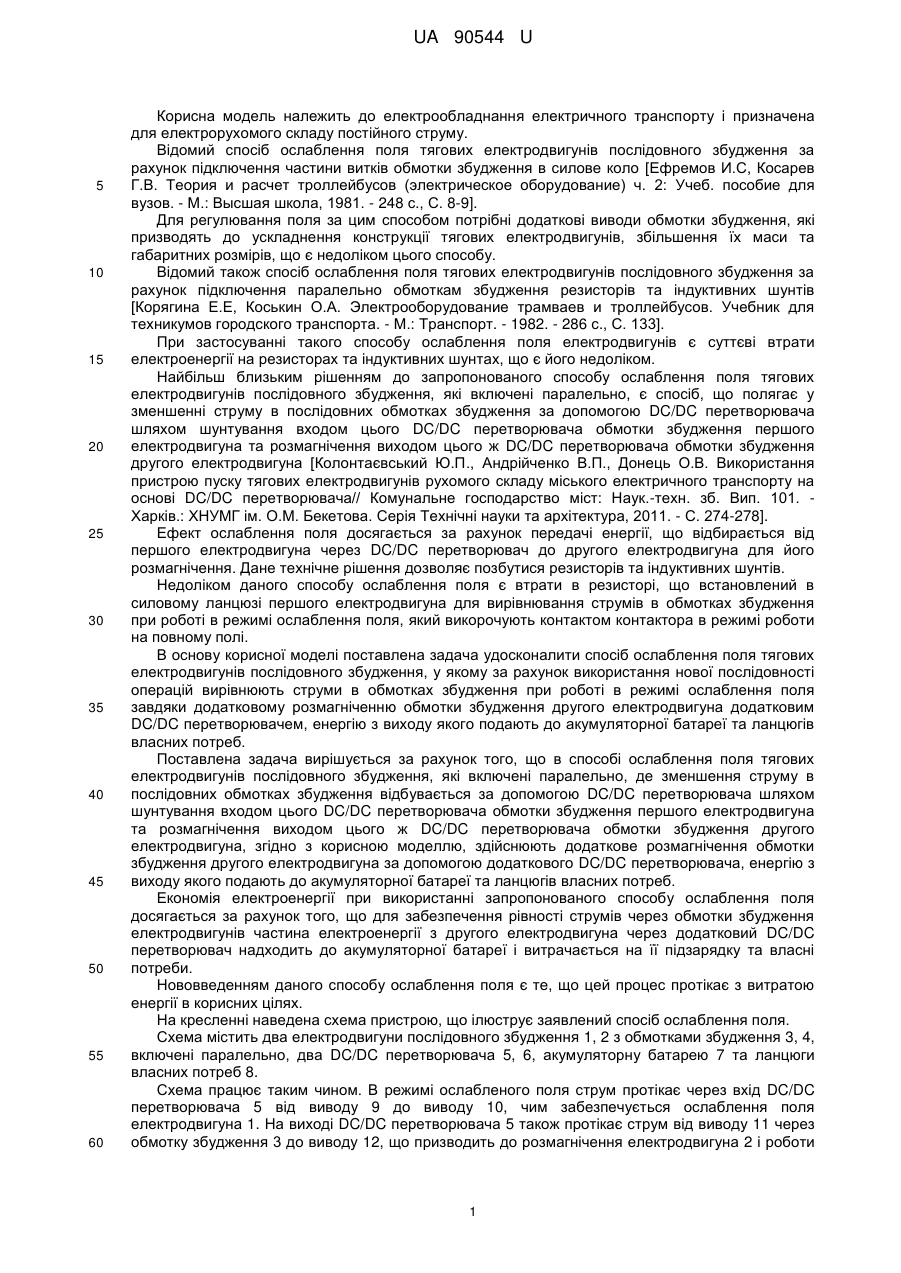

Реферат: Спосіб ослаблення поля тягових електродвигунів послідовного збудження, які включені паралельно, полягає у зменшенні струму в послідовних обмотках збудження за допомогою DC/DC перетворювача шляхом шунтування входом цього DC/DC перетворювача обмотки збудження першого електродвигуна та розмагнічення виходом цього ж DC/DC перетворювача обмотки збудження другого електродвигуна. Здійснюють додаткове розмагнічення обмотки збудження другого електродвигуна за допомогою додаткового DC/DC перетворювача, енергію з виходу якого подають до акумуляторної батареї та ланцюгів власних потреб. UA 90544 U (54) СПОСІБ ОСЛАБЛЕННЯ ПОЛЯ ТЯГОВИХ ЕЛЕКТРОДВИГУНІВ ПОСЛІДОВНОГО ЗБУДЖЕННЯ UA 90544 U UA 90544 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електрообладнання електричного транспорту і призначена для електрорухомого складу постійного струму. Відомий спосіб ослаблення поля тягових електродвигунів послідовного збудження за рахунок підключення частини витків обмотки збудження в силове коло [Ефремов И.С, Косарев Г.В. Теория и расчет троллейбусов (электрическое оборудование) ч. 2: Учеб. пособие для вузов. - М.: Высшая школа, 1981. - 248 с., С. 8-9]. Для регулювання поля за цим способом потрібні додаткові виводи обмотки збудження, які призводять до ускладнення конструкції тягових електродвигунів, збільшення їх маси та габаритних розмірів, що є недоліком цього способу. Відомий також спосіб ослаблення поля тягових електродвигунів послідовного збудження за рахунок підключення паралельно обмоткам збудження резисторів та індуктивних шунтів [Корягина Е.Е, Коськин О.А. Электрооборудование трамваев и троллейбусов. Учебник для техникумов городского транспорта. - М.: Транспорт. - 1982. - 286 с., С. 133]. При застосуванні такого способу ослаблення поля електродвигунів є суттєві втрати електроенергії на резисторах та індуктивних шунтах, що є його недоліком. Найбільш близьким рішенням до запропонованого способу ослаблення поля тягових електродвигунів послідовного збудження, які включені паралельно, є спосіб, що полягає у зменшенні струму в послідовних обмотках збудження за допомогою DC/DC перетворювача шляхом шунтування входом цього DC/DC перетворювача обмотки збудження першого електродвигуна та розмагнічення виходом цього ж DC/DC перетворювача обмотки збудження другого електродвигуна [Колонтаєвський Ю.П., Андрійченко В.П., Донець О.В. Використання пристрою пуску тягових електродвигунів рухомого складу міського електричного транспорту на основі DC/DC перетворювача// Комунальне господарство міст: Наук.-техн. зб. Вип. 101. Харків.: ХНУМГ ім. О.М. Бекетова. Серія Технічні науки та архітектура, 2011. - С. 274-278]. Ефект ослаблення поля досягається за рахунок передачі енергії, що відбирається від першого електродвигуна через DC/DC перетворювач до другого електродвигуна для його розмагнічення. Дане технічне рішення дозволяє позбутися резисторів та індуктивних шунтів. Недоліком даного способу ослаблення поля є втрати в резисторі, що встановлений в силовому ланцюзі першого електродвигуна для вирівнювання струмів в обмотках збудження при роботі в режимі ослаблення поля, який викорочують контактом контактора в режимі роботи на повному полі. В основу корисної моделі поставлена задача удосконалити спосіб ослаблення поля тягових електродвигунів послідовного збудження, у якому за рахунок використання нової послідовності операцій вирівнюють струми в обмотках збудження при роботі в режимі ослаблення поля завдяки додатковому розмагніченню обмотки збудження другого електродвигуна додатковим DC/DC перетворювачем, енергію з виходу якого подають до акумуляторної батареї та ланцюгів власних потреб. Поставлена задача вирішується за рахунок того, що в способі ослаблення поля тягових електродвигунів послідовного збудження, які включені паралельно, де зменшення струму в послідовних обмотках збудження відбувається за допомогою DC/DC перетворювача шляхом шунтування входом цього DC/DC перетворювача обмотки збудження першого електродвигуна та розмагнічення виходом цього ж DC/DC перетворювача обмотки збудження другого електродвигуна, згідно з корисною моделлю, здійснюють додаткове розмагнічення обмотки збудження другого електродвигуна за допомогою додаткового DC/DC перетворювача, енергію з виходу якого подають до акумуляторної батареї та ланцюгів власних потреб. Економія електроенергії при використанні запропонованого способу ослаблення поля досягається за рахунок того, що для забезпечення рівності струмів через обмотки збудження електродвигунів частина електроенергії з другого електродвигуна через додатковий DC/DC перетворювач надходить до акумуляторної батареї і витрачається на її підзарядку та власні потреби. Нововведенням даного способу ослаблення поля є те, що цей процес протікає з витратою енергії в корисних цілях. На кресленні наведена схема пристрою, що ілюструє заявлений спосіб ослаблення поля. Схема містить два електродвигуни послідовного збудження 1, 2 з обмотками збудження 3, 4, включені паралельно, два DC/DC перетворювача 5, 6, акумуляторну батарею 7 та ланцюги власних потреб 8. Схема працює таким чином. В режимі ослабленого поля струм протікає через вхід DC/DC перетворювача 5 від виводу 9 до виводу 10, чим забезпечується ослаблення поля електродвигуна 1. На виході DC/DC перетворювача 5 також протікає струм від виводу 11 через обмотку збудження 3 до виводу 12, що призводить до розмагнічення електродвигуна 2 і роботи 1 UA 90544 U 5 його в режимі ослабленого поля. Для забезпечення рівності струмів в обмотках збудження 3 та 4 вмикається DC/DC перетворювач 6, який забезпечує протікання струму через вхід від виводу 13 до виводу 14 та надходження енергії до акумуляторної батареї 7 та ланцюгів власних потреб 8 з виводів 15, 16. Таким чином, запропонований спосіб забезпечує ослаблення поля електродвигунів послідовного збудження та зарядку акумуляторної батареї, що дозволяє зменшити втрати електроенергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб ослаблення поля тягових електродвигунів послідовного збудження, які включені паралельно, що полягає у зменшенні струму в послідовних обмотках збудження за допомогою DC/DC перетворювача шляхом шунтування входом цього DC/DC перетворювача обмотки збудження першого електродвигуна та розмагнічення виходом цього ж DC/DC перетворювача обмотки збудження другого електродвигуна, який відрізняється тим, що здійснюють додаткове розмагнічення обмотки збудження другого електродвигуна за допомогою додаткового DC/DC перетворювача, енергію з виходу якого подають до акумуляторної батареї та ланцюгів власних потреб. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Besarab Andrii Ivanovych, Andriichenko Volodymyr Pavlovych

Автори російською

Бесараб Андрей Иванович, Андрийченко Владимир Павлович

МПК / Мітки

МПК: H02P 7/00

Мітки: тягових, збудження, послідовного, ослаблення, електродвигунів, спосіб, поля
