Екраномасочний вузол кольорового кінескопу

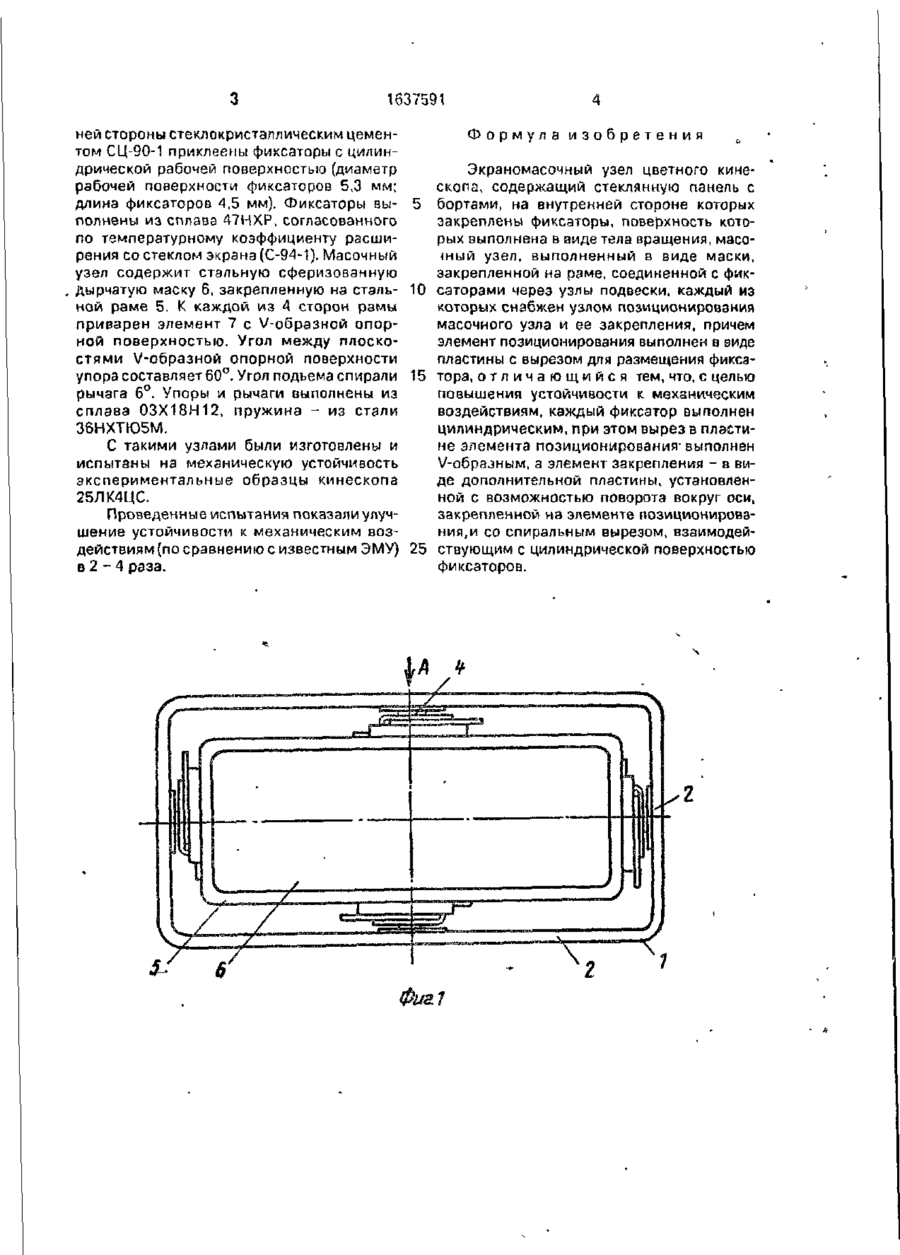

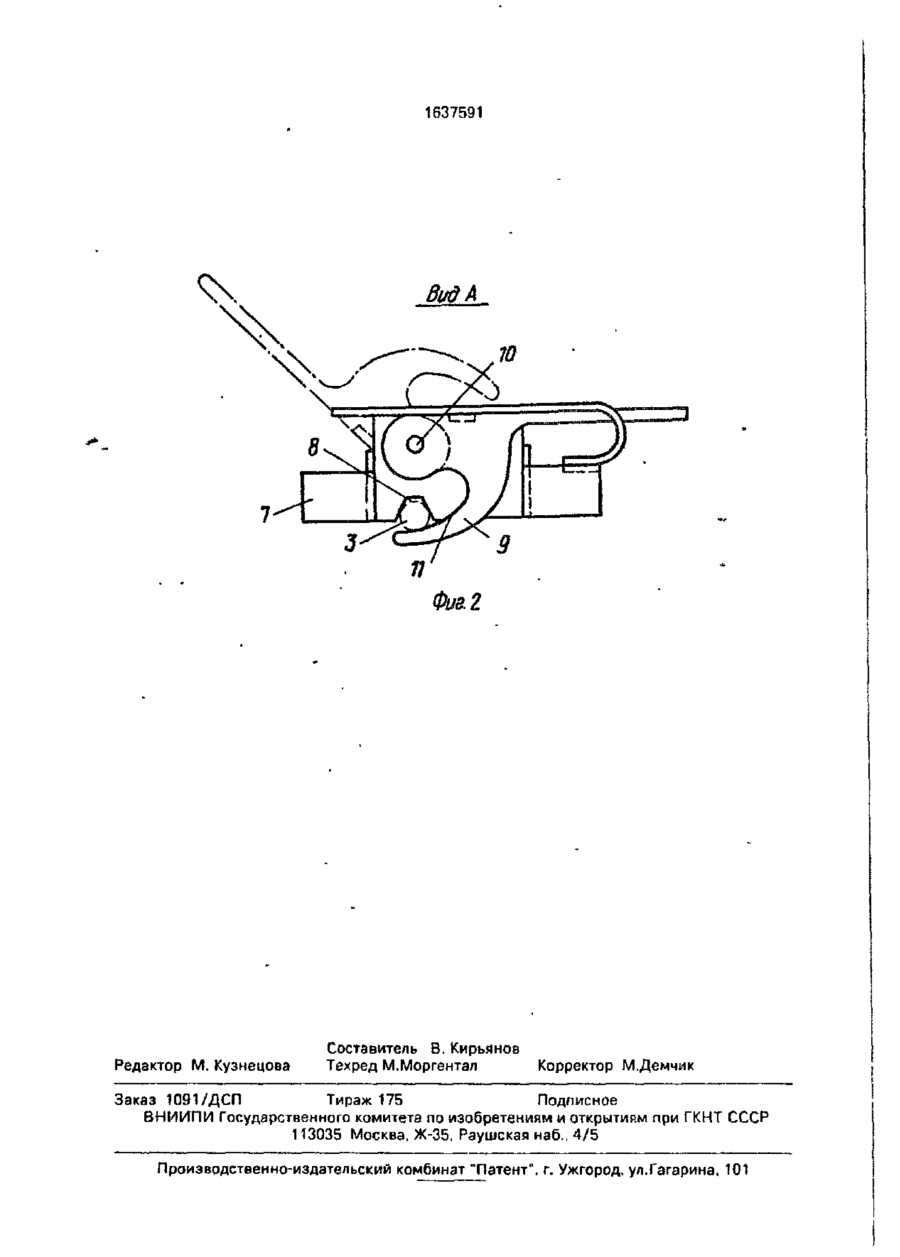

Изобретение относится к электронной промышленности и может быть использовано при изготовлении экраномасочных узлов цветных кинескопов Цель изобретения повышение устойчивости к механическим воздействиям Для этого каждый фиксатор выполнен цилиндрическим, при этом вырез в пластине элемента позиционирования выполнен V-образным, элемент закрепления в виде дополнительной пластины, установленной с возможностью поворота вокруг оси, закрепленной на элементе позиционирования и со спиральным вырезом, взаимодействующим с цилиндрической поверхностью фиксаторов. Устройство содержит стеклянную панель 1 с бортами 2, цилиндрические фиксаторы, узел 4 подвески, рамомасочный узел 5 и маски 6. 2 ил. Изобретение относится к электронной промышленности и может быть использовано при изготовлении экраномасочных узлов (ЭМУ) цветных кинескопов. Целью изобретения является повышение устойчивости к механическим воздействиям за счет выполнения узла подвески в виде двух пластин, одна из которых снабжена V-образным вырезом для позиционирования масочного узла на фиксаторе, а другая - спиральным вырезом, взаимодействующим с поверхностью фиксатора На фиг 1 изображен ЭМУ, вид со стороны маски, на фиг.2 - вид по стрелке А на фиг.1. Экраномасочный узел содержит стеклянную панель 1 с бортами 2, на внутренней стороне которых закреплены цилиндрические фиксаторы 3, и размещенный посредством узла 4 подвески на фиксаторах 3 рамомасочный узел, состоящий из рамы 5 и маски 6. Узел 4 подвески содержит элемент позиционирования 7, закрепленный на раме 5, выполненный в виде пластины с V-образным вырезом 8 и дополнительной пластины 9, установленной с возможностью поворота вокруг оси 10, закрепленной на элементе 7, и с выполненным в пластине 9 спиралеобразным вырезом 11, взаимодействующим с поверхностью фиксатора 3. Устройство работает следующим образом. Рамомасочный узел из рамы 5 и маски 6 размещают V-образными вырезами 8 на фиксаторах 3. Поворотом дополнительной пластины 9 вокруг оси 10 приводят во взаимодействие спиралеобразную поверхность выреза 11 с поверхностью фиксатора 3. При этом пластина 9 поджимает раму 5 с маской б к фиксаторам. Были изготовлены ЭМУ с четырьмя узлами подвески рамомасочного узла. Панель 1 выполнена с бортами (высота бортов в пределах 40 - 50 мм), к которым с внутрен (21)4436743/21 (22) 06 06 88 (72) И С Винярчук, В В.Луцев и Л.А.Уманский (53)621.385 832(088 8) (56) Патент США Г> 3986072 кл. Н01 J 29/02, 1976 Авторское свидетельство СССР N?1029260, кл Н 01 J 29/02, 1983 11-91 1 'I d 1637591 ней стороны стеклокристаллическим цементом СЦ-90-1 приклеены фиксаторы с цилиндрической рабочей поверхностью (диаметр рабочей поверхности фиксаторов 5,3 мм; длина фиксаторов 4,5 мм). Фиксаторы вы- 5 полнены из сплава 47НХР, согласованного по температурному коэффициенту расширения со стеклом экрана (С-94-1), Масочный узел содержит стальную сферизованную дырчатую маску 6, закрепленную на сталь- 10 ной раме 5. К каждой из Л сторон рамы приварен элемент 7 с V-образной опорной поверхностью. Угол между плоскостями V-образной опорной поверхности упора составляет 60°. Угол подъема спирали 15 рычага 6°. Упоры \л рычаги выполнены из сплава 03Х18Н12, пружина - из стали 36НХТЮ5М. С такими узлами были изготовлены и испытаны на механическую устойчивость экспериментальные образцы кинескопа 25ЛК41ДС. Проведенные испытания показали улучшение устойчивости к механическим воздействиям (по сравнению с известным ЭМУ) 25 в 2 - 4 раза. Формула изобретения Экраномасочный узел цветного кинескопа, содержащий стеклянную панель с бортами, на внутренней стороне которых закреплены фиксаторы, поверхность которых выполнена в виде тела вращения, масо
