Завіса

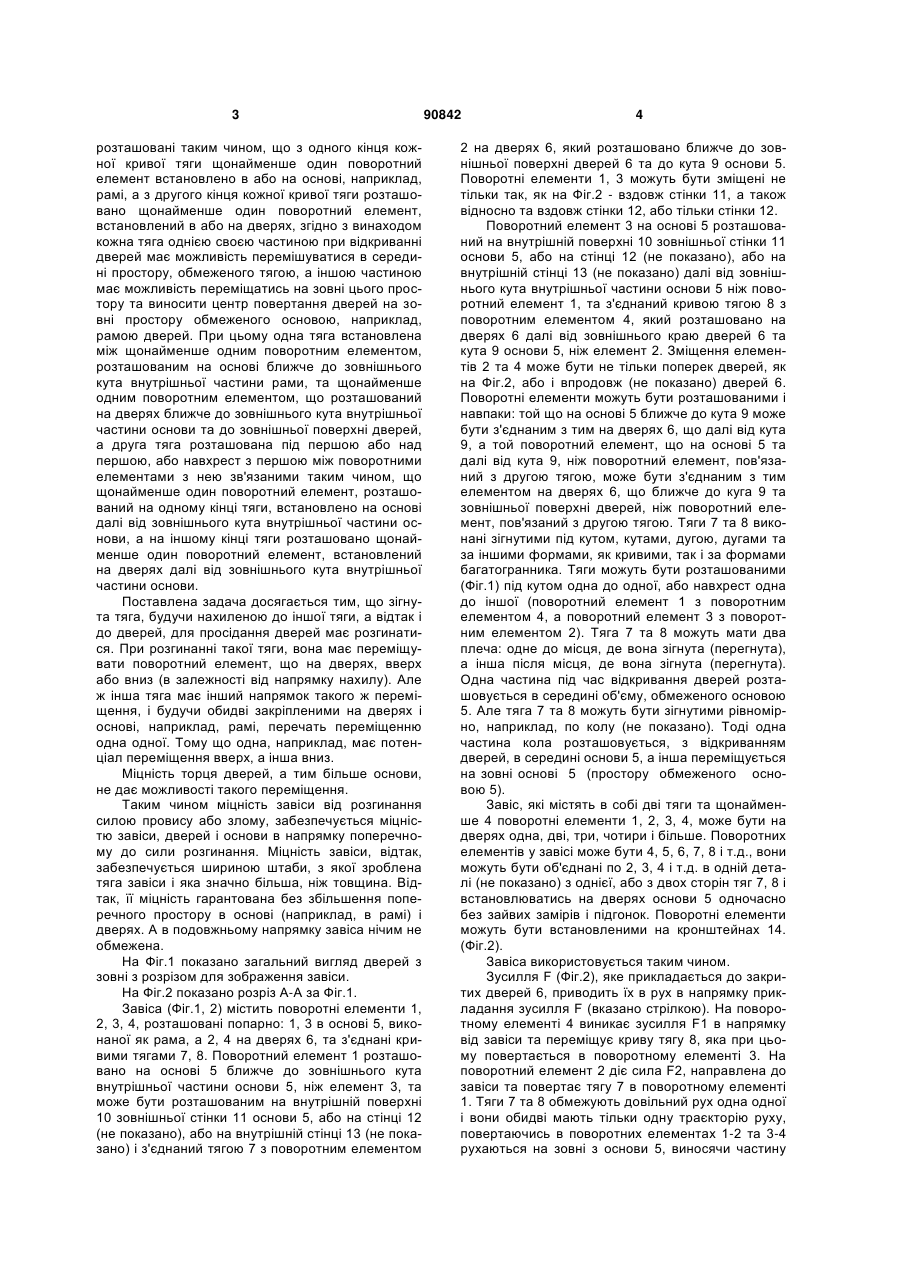

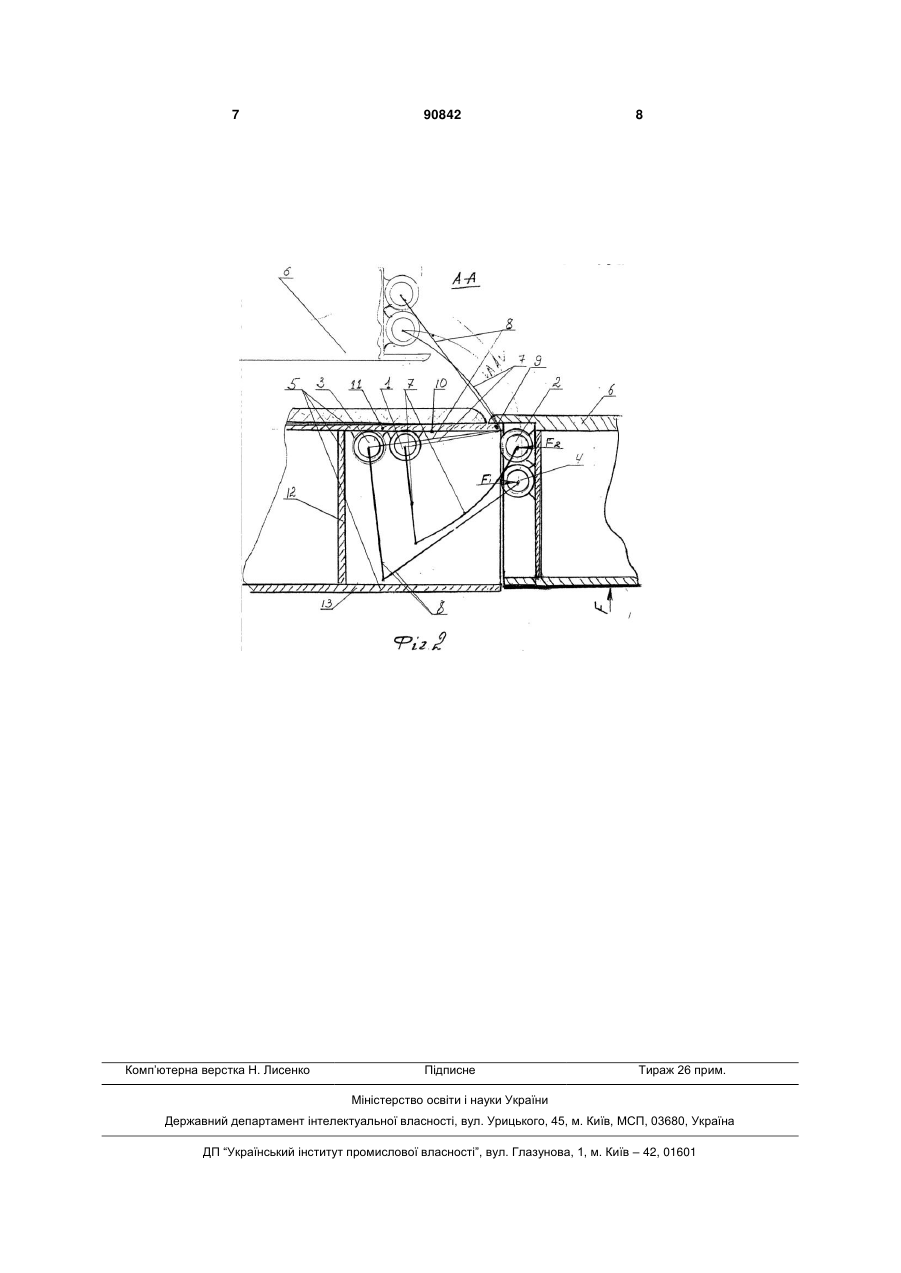

1. Завіса, що містить щонайменше чотири поворотні елементи, попарно з'єднані кривими тягами, причому розташований з одного кінця кожної кривої тяги поворотний елемент встановлено в або на основі, а розташований з другого кінця кожної кривої тяги поворотний елемент встановлений в або на дверях, яка відрізняється тим, що тяги нахилені одна до іншої. 2. Завіса за п.1, яка відрізняється тим, що одна тяга встановлена між щонайменше одним поворотним елементом, розташованим на основі ближче до зовнішнього кута внутрішньої частини основи, та щонайменше одним поворотним елементом, що розташований на дверях ближче до зовнішнього кута внутрішньої частини основи та до зовніш C2 2 (19) 1 3 розташовані таким чином, що з одного кінця кожної кривої тяги щонайменше один поворотний елемент встановлено в або на основі, наприклад, рамі, а з другого кінця кожної кривої тяги розташовано щонайменше один поворотний елемент, встановлений в або на дверях, згідно з винаходом кожна тяга однією своєю частиною при відкриванні дверей має можливість перемішуватися в середині простору, обмеженого тягою, а іншою частиною має можливість переміщатись на зовні цього простору та виносити центр повертання дверей на зовні простору обмеженого основою, наприклад, рамою дверей. При цьому одна тяга встановлена між щонайменше одним поворотним елементом, розташованим на основі ближче до зовнішнього кута внутрішньої частини рами, та щонайменше одним поворотним елементом, що розташований на дверях ближче до зовнішнього кута внутрішньої частини основи та до зовнішньої поверхні дверей, а друга тяга розташована під першою або над першою, або навхрест з першою між поворотними елементами з нею зв'язаними таким чином, що щонайменше один поворотний елемент, розташований на одному кінці тяги, встановлено на основі далі від зовнішнього кута внутрішньої частини основи, а на іншому кінці тяги розташовано щонайменше один поворотний елемент, встановлений на дверях далі від зовнішнього кута внутрішньої частини основи. Поставлена задача досягається тим, що зігнута тяга, будучи нахиленою до іншої тяги, а відтак і до дверей, для просідання дверей має розгинатися. При розгинанні такої тяги, вона має переміщувати поворотний елемент, що на дверях, вверх або вниз (в залежності від напрямку нахилу). Але ж інша тяга має інший напрямок такого ж переміщення, і будучи обидві закріпленими на дверях і основі, наприклад, рамі, перечать переміщенню одна одної. Тому що одна, наприклад, має потенціал переміщення вверх, а інша вниз. Міцність торця дверей, а тим більше основи, не дає можливості такого переміщення. Таким чином міцність завіси від розгинання силою провису або злому, забезпечується міцністю завіси, дверей і основи в напрямку поперечному до сили розгинання. Міцність завіси, відтак, забезпечується шириною штаби, з якої зроблена тяга завіси і яка значно більша, ніж товщина. Відтак, її міцність гарантована без збільшення поперечного простору в основі (наприклад, в рамі) і дверях. А в подовжньому напрямку завіса нічим не обмежена. На Фіг.1 показано загальний вигляд дверей з зовні з розрізом для зображення завіси. На Фіг.2 показано розріз А-А за Фіг.1. Завіса (Фіг.1, 2) містить поворотні елементи 1, 2, 3, 4, розташовані попарно: 1, 3 в основі 5, виконаної як рама, а 2, 4 на дверях 6, та з'єднані кривими тягами 7, 8. Поворотний елемент 1 розташовано на основі 5 ближче до зовнішнього кута внутрішньої частини основи 5, ніж елемент 3, та може бути розташованим на внутрішній поверхні 10 зовнішньої стінки 11 основи 5, або на стінці 12 (не показано), або на внутрішній стінці 13 (не показано) і з'єднаний тягою 7 з поворотним елементом 90842 4 2 на дверях 6, який розташовано ближче до зовнішньої поверхні дверей 6 та до кута 9 основи 5. Поворотні елементи 1, 3 можуть бути зміщені не тільки так, як на Фіг.2 - вздовж стінки 11, а також відносно та вздовж стінки 12, або тільки стінки 12. Поворотний елемент 3 на основі 5 розташований на внутрішній поверхні 10 зовнішньої стінки 11 основи 5, або на стінці 12 (не показано), або на внутрішній стінці 13 (не показано) далі від зовнішнього кута внутрішньої частини основи 5 ніж поворотний елемент 1, та з'єднаний кривою тягою 8 з поворотним елементом 4, який розташовано на дверях 6 далі від зовнішнього краю дверей 6 та кута 9 основи 5, ніж елемент 2. Зміщення елементів 2 та 4 може бути не тільки поперек дверей, як на Фіг.2, або і впродовж (не показано) дверей 6. Поворотні елементи можуть бути розташованими і навпаки: той що на основі 5 ближче до кута 9 може бути з'єднаним з тим на дверях 6, що далі від кута 9, а той поворотний елемент, що на основі 5 та далі від кута 9, ніж поворотний елемент, пов'язаний з другою тягою, може бути з'єднаним з тим елементом на дверях 6, що ближче до куга 9 та зовнішньої поверхні дверей, ніж поворотний елемент, пов'язаний з другою тягою. Тяги 7 та 8 виконані зігнутими під кутом, кутами, дугою, дугами та за іншими формами, як кривими, так і за формами багатогранника. Тяги можуть бути розташованими (Фіг.1) під кутом одна до одної, або навхрест одна до іншої (поворотний елемент 1 з поворотним елементом 4, а поворотний елемент 3 з поворотним елементом 2). Тяга 7 та 8 можуть мати два плеча: одне до місця, де вона зігнута (перегнута), а інша після місця, де вона зігнута (перегнута). Одна частина під час відкривання дверей розташовується в середині об'єму, обмеженого основою 5. Але тяга 7 та 8 можуть бути зігнутими рівномірно, наприклад, по колу (не показано). Тоді одна частина кола розташовується, з відкриванням дверей, в середині основи 5, а інша переміщується на зовні основі 5 (простору обмеженого основою 5). Завіс, які містять в собі дві тяги та щонайменше 4 поворотні елементи 1, 2, 3, 4, може бути на дверях одна, дві, три, чотири і більше. Поворотних елементів у завісі може бути 4, 5, 6, 7, 8 і т.д., вони можуть бути об'єднані по 2, 3, 4 і т.д. в одній деталі (не показано) з однієї, або з двох сторін тяг 7, 8 і встановлюватись на дверях основи 5 одночасно без зайвих замірів і підгонок. Поворотні елементи можуть бути встановленими на кронштейнах 14. (Фіг.2). Завіса використовується таким чином. Зусилля F (Фіг.2), яке прикладається до закритих дверей 6, приводить їх в рух в напрямку прикладання зусилля F (вказано стрілкою). На поворотному елементі 4 виникає зусилля F1 в напрямку від завіси та переміщує криву тягу 8, яка при цьому повертається в поворотному елементі 3. На поворотний елемент 2 діє сила F2, направлена до завіси та повертає тягу 7 в поворотному елементі 1. Тяги 7 та 8 обмежують довільний рух одна одної і вони обидві мають тільки одну траєкторію руху, повертаючись в поворотних елементах 1-2 та 3-4 рухаються на зовні з основи 5, виносячи частину 5 дверей 6, що прилягає до завіси в тому ж напрямку. Двері 6 одночасно повертаються на певний кут і виходять із основи 5. При цьому двері 6 повертаються навколо миттєвого центру повертання, який на протязі відкривання змінює місце свого розташування. Поворотні елементи 2 та 4 рухаються тягами 7 та 8 в напрямку V. Радіуси їх повороту різні. Відтак кут повороту з виходом дверей 6 з основи 5 все збільшується, поки відстань між колами, описаними поворотними елементами 2 та 4, за радіусом досягне відстані між поворотними елементами 2 та 4. А це зумовлено конструкцією завіси. А саме, кола описані поворотними елементами 2 та 4, ексцентричні та можуть бути різного діаметру і, змінюючи відстань між центрами та місцерозташування центрів, змінюють відстань між колами, і таким чином необхідну відстань за радіусом (радіусами) розташовують в необхідному місці (де необхідно розташувати місце закінчення повертання, місце повного, на 180 градусів повертання дверей і таке інше). В цьому випадку розташовано там, де двері досягнуть протилежного напрямку від зачинених дверей, а це поворот на 180 градусів. При цьому поворотний елемент на більшому колі оббігає того, що на меншому, повертаючи двері. Подальше повертання в цьому випадку неможливе, тому що кола, описані поворотними елементами 2 та 4, збільшують відстань за радіусом, відстань між поворотними елементами 2 та 4, які жорстко зафіксовані, тому подальший рух в напрямку відкривання дверей 6 зупиняється. Можна зміщенням поворотних елементів 1-2, 3-4 в ту чи іншу сторони збільшити кут повороту дверей або зменшити. Можливе підпружинення поворотних елементів між собою, або виконати пружинни 90842 6 ми тяги, чим забезпечується подальше підпружинене переміщення за 180 градусів, або від до 180 градусів підпружинити до 180 градусів. Рухом в протилежному напрямку двері 6 закриваються. Міцність дверей 6, особливо завіси, забезпечується міцністю поворотних елементів 1, 2, 3, 4 та тяг 7, 8. Тяги 7, 8 можуть бути розташовані навхрест, наприклад, поворотний елемент 4 - вверху і поворотний елемент 3 - внизу з'єднані тягою 8, а поворотний елемент 2 - внизу і поворотний елемент 1 вверху з'єднані тягою 7, чим може бути надана додаткова міцність завісі, як в фіксації дверей 6, так і від злому, тому що сплетені тяги важче зламати. Тому що криві тяги 7 і 8 розташовані під кутом одна до одної то щонайменше одна тяга розташована під кутом, відмінним від 90 градусів до основи, наприклад, рами, та дверей, при розгинанні тяги переміщують поворотні елементи, що на дверях, назовні та вверх або вниз. А якщо одна тяга переміщує поворотний елемент вверх, а друга вниз, то таке переміщення неможливе, тому що поворотні елементи 2, 4 на кінцях тяг встановлені на дверях 6 і не можуть переміщуватися в різних напрямках, або в одному напрямку на різні відстані. Відтак переміщення поворотних елементів, що на дверях 6 назовні має супроводжуватись деформацією тяги в напрямку, що лежить в площині бокової поверхні листа, тяги та під кутом до довжини тяги в площині, де тяга може бути збільшеної міцності без збільшення габаритів завіси в напрямку поперек дверям). А кронштейн 14 можливо виконати досить міцним. Поворотні елементи можуть бути підпружиненими між собою для певного руху один відносно іншого з метою повертання дверей на більший кут повертання. 7 Комп’ютерна верстка Н. Лиcенко 90842 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
