Зовнішня стіна полегшеної цегляної кладки

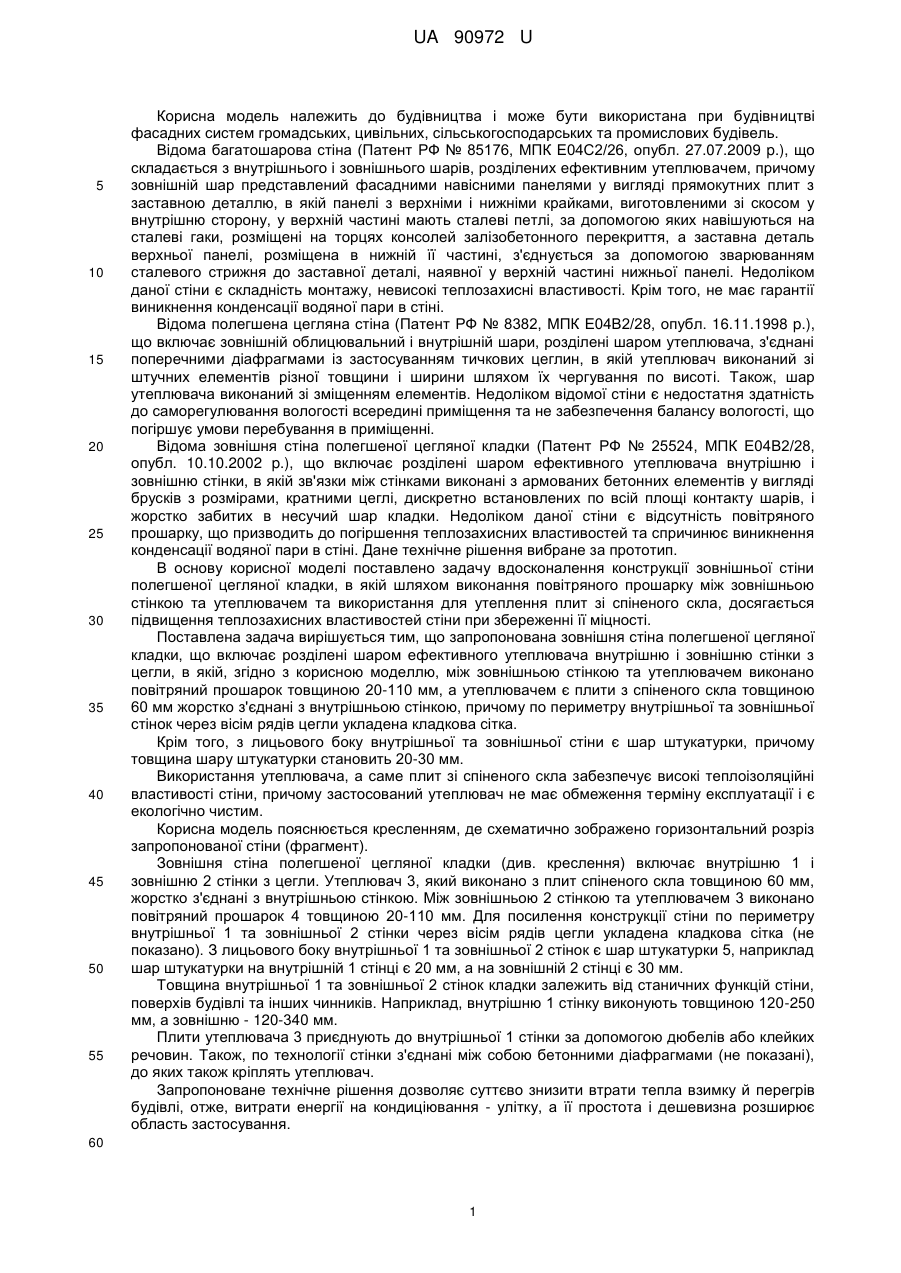

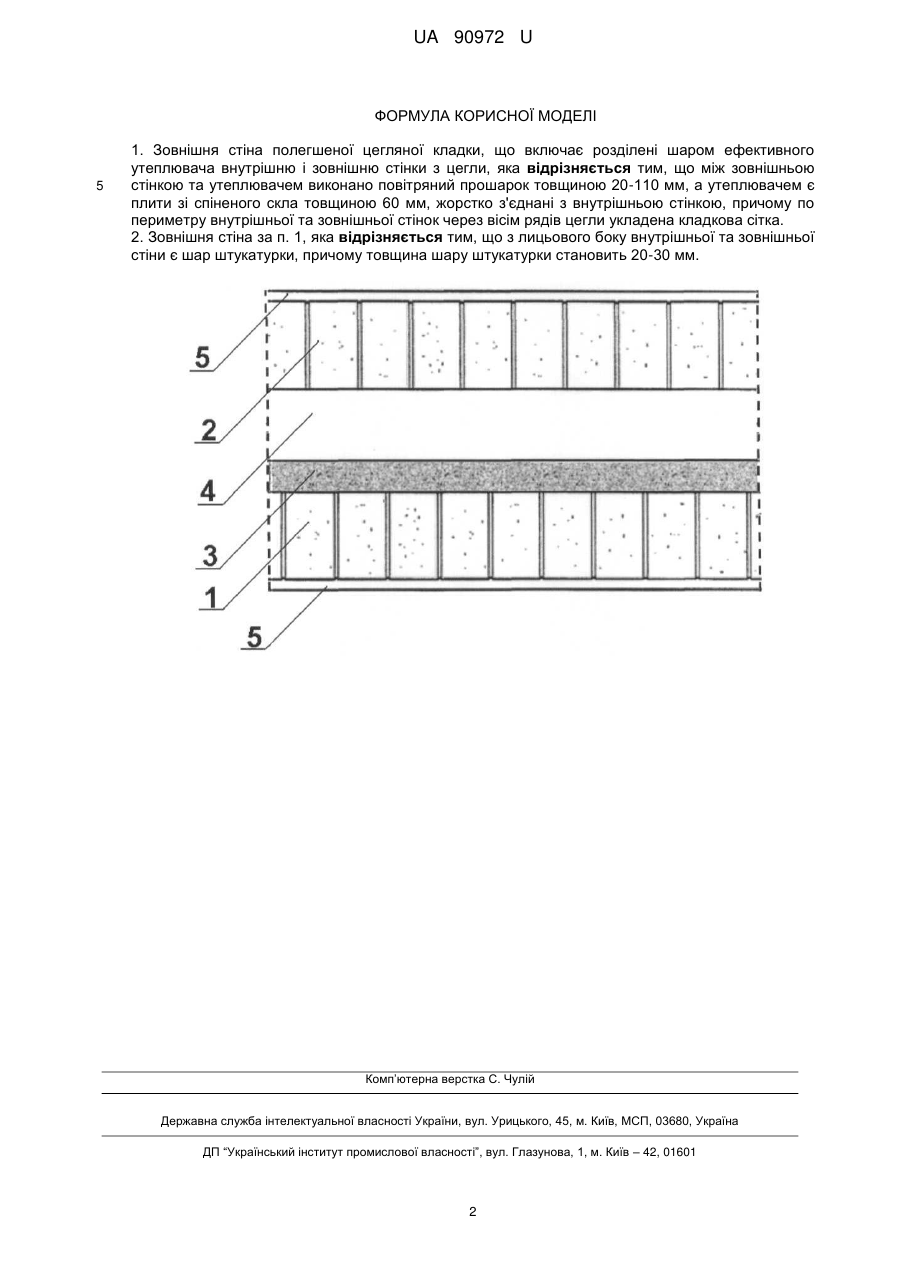

Реферат: UA 90972 U UA 90972 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути використана при будівництві фасадних систем громадських, цивільних, сільськогосподарських та промислових будівель. Відома багатошарова стіна (Патент РФ № 85176, МПК Е04С2/26, опубл. 27.07.2009 p.), що складається з внутрішнього і зовнішнього шарів, розділених ефективним утеплювачем, причому зовнішній шар представлений фасадними навісними панелями у вигляді прямокутних плит з заставною деталлю, в якій панелі з верхніми і нижніми крайками, виготовленими зі скосом у внутрішню сторону, у верхній частині мають сталеві петлі, за допомогою яких навішуються на сталеві гаки, розміщені на торцях консолей залізобетонного перекриття, а заставна деталь верхньої панелі, розміщена в нижній її частині, з'єднується за допомогою зварюванням сталевого стрижня до заставної деталі, наявної у верхній частині нижньої панелі. Недоліком даної стіни є складність монтажу, невисокі теплозахисні властивості. Крім того, не має гарантії виникнення конденсації водяної пари в стіні. Відома полегшена цегляна стіна (Патент РФ № 8382, МПК Е04В2/28, опубл. 16.11.1998 p.), що включає зовнішній облицювальний і внутрішній шари, розділені шаром утеплювача, з'єднані поперечними діафрагмами із застосуванням тичкових цеглин, в якій утеплювач виконаний зі штучних елементів різної товщини і ширини шляхом їх чергування по висоті. Також, шар утеплювача виконаний зі зміщенням елементів. Недоліком відомої стіни є недостатня здатність до саморегулювання вологості всередині приміщення та не забезпечення балансу вологості, що погіршує умови перебування в приміщенні. Відома зовнішня стіна полегшеної цегляної кладки (Патент РФ № 25524, МПК Е04В2/28, опубл. 10.10.2002 p.), що включає розділені шаром ефективного утеплювача внутрішню і зовнішню стінки, в якій зв'язки між стінками виконані з армованих бетонних елементів у вигляді брусків з розмірами, кратними цеглі, дискретно встановлених по всій площі контакту шарів, і жорстко забитих в несучий шар кладки. Недоліком даної стіни є відсутність повітряного прошарку, що призводить до погіршення теплозахисних властивостей та спричинює виникнення конденсації водяної пари в стіні. Дане технічне рішення вибране за прототип. В основу корисної моделі поставлено задачу вдосконалення конструкції зовнішньої стіни полегшеної цегляної кладки, в якій шляхом виконання повітряного прошарку між зовнішньою стінкою та утеплювачем та використання для утеплення плит зі спіненого скла, досягається підвищення теплозахисних властивостей стіни при збереженні її міцності. Поставлена задача вирішується тим, що запропонована зовнішня стіна полегшеної цегляної кладки, що включає розділені шаром ефективного утеплювача внутрішню і зовнішню стінки з цегли, в якій, згідно з корисною моделлю, між зовнішньою стінкою та утеплювачем виконано повітряний прошарок товщиною 20-110 мм, а утеплювачем є плити з спіненого скла товщиною 60 мм жорстко з'єднані з внутрішньою стінкою, причому по периметру внутрішньої та зовнішньої стінок через вісім рядів цегли укладена кладкова сітка. Крім того, з лицьового боку внутрішньої та зовнішньої стіни є шар штукатурки, причому товщина шару штукатурки становить 20-30 мм. Використання утеплювача, а саме плит зі спіненого скла забезпечує високі теплоізоляційні властивості стіни, причому застосований утеплювач не має обмеження терміну експлуатації і є екологічно чистим. Корисна модель пояснюється кресленням, де схематично зображено горизонтальний розріз запропонованої стіни (фрагмент). Зовнішня стіна полегшеної цегляної кладки (див. креслення) включає внутрішню 1 і зовнішню 2 стінки з цегли. Утеплювач 3, який виконано з плит спіненого скла товщиною 60 мм, жорстко з'єднані з внутрішньою стінкою. Між зовнішньою 2 стінкою та утеплювачем 3 виконано повітряний прошарок 4 товщиною 20-110 мм. Для посилення конструкції стіни по периметру внутрішньої 1 та зовнішньої 2 стінки через вісім рядів цегли укладена кладкова сітка (не показано). З лицьового боку внутрішньої 1 та зовнішньої 2 стінок є шар штукатурки 5, наприклад шар штукатурки на внутрішній 1 стінці є 20 мм, а на зовнішній 2 стінці є 30 мм. Товщина внутрішньої 1 та зовнішньої 2 стінок кладки залежить від станичних функцій стіни, поверхів будівлі та інших чинників. Наприклад, внутрішню 1 стінку виконують товщиною 120-250 мм, а зовнішню - 120-340 мм. Плити утеплювача 3 приєднують до внутрішньої 1 стінки за допомогою дюбелів або клейких речовин. Також, по технології стінки з'єднані між собою бетонними діафрагмами (не показані), до яких також кріплять утеплювач. Запропоноване технічне рішення дозволяє суттєво знизити втрати тепла взимку й перегрів будівлі, отже, витрати енергії на кондиціювання - улітку, а її простота і дешевизна розширює область застосування. 60 1 UA 90972 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Зовнішня стіна полегшеної цегляної кладки, що включає розділені шаром ефективного утеплювача внутрішню і зовнішню стінки з цегли, яка відрізняється тим, що між зовнішньою стінкою та утеплювачем виконано повітряний прошарок товщиною 20-110 мм, а утеплювачем є плити зі спіненого скла товщиною 60 мм, жорстко з'єднані з внутрішньою стінкою, причому по периметру внутрішньої та зовнішньої стінок через вісім рядів цегли укладена кладкова сітка. 2. Зовнішня стіна за п. 1, яка відрізняється тим, що з лицьового боку внутрішньої та зовнішньої стіни є шар штукатурки, причому товщина шару штукатурки становить 20-30 мм. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
