Спосіб визначення положення фундаментних рам обертової печі

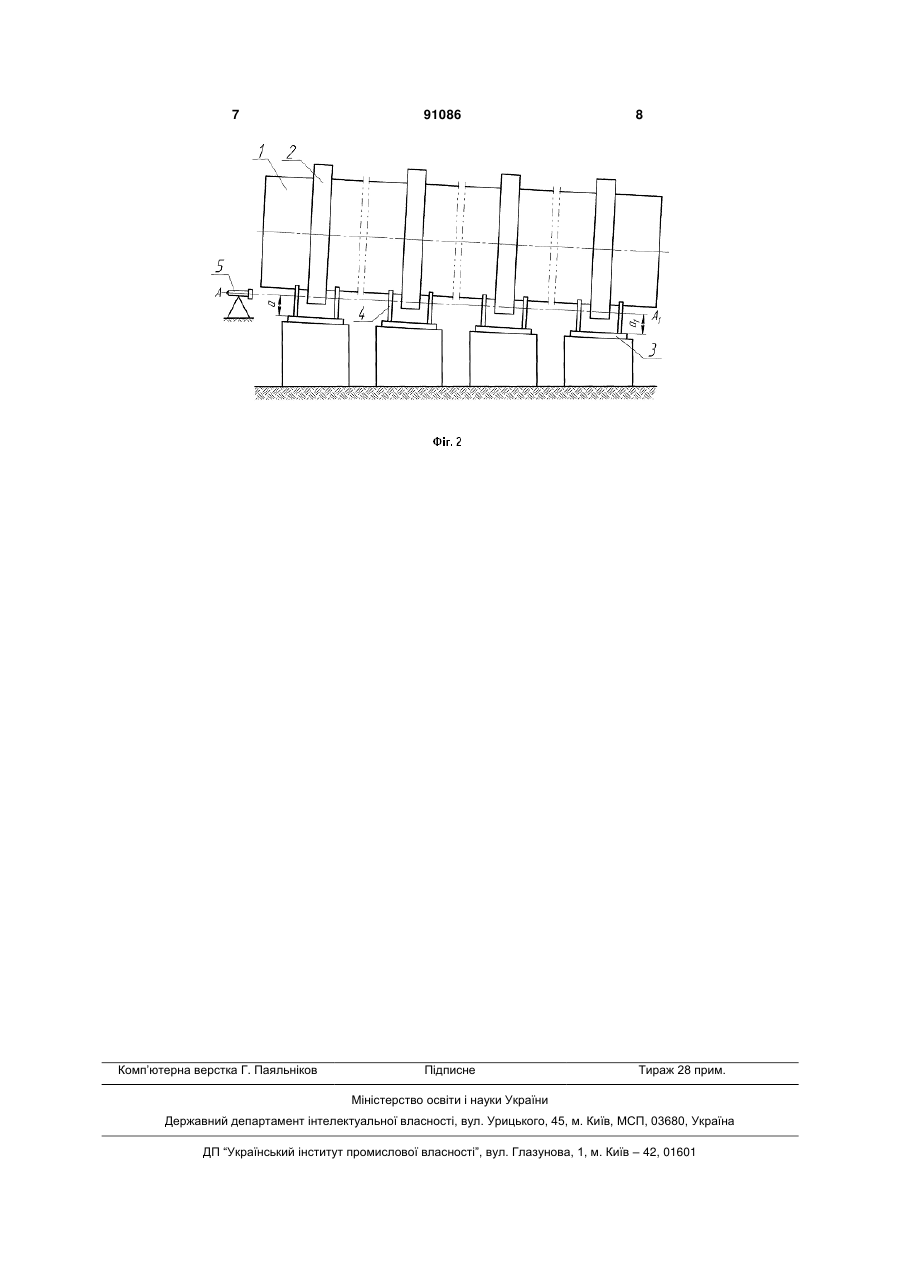

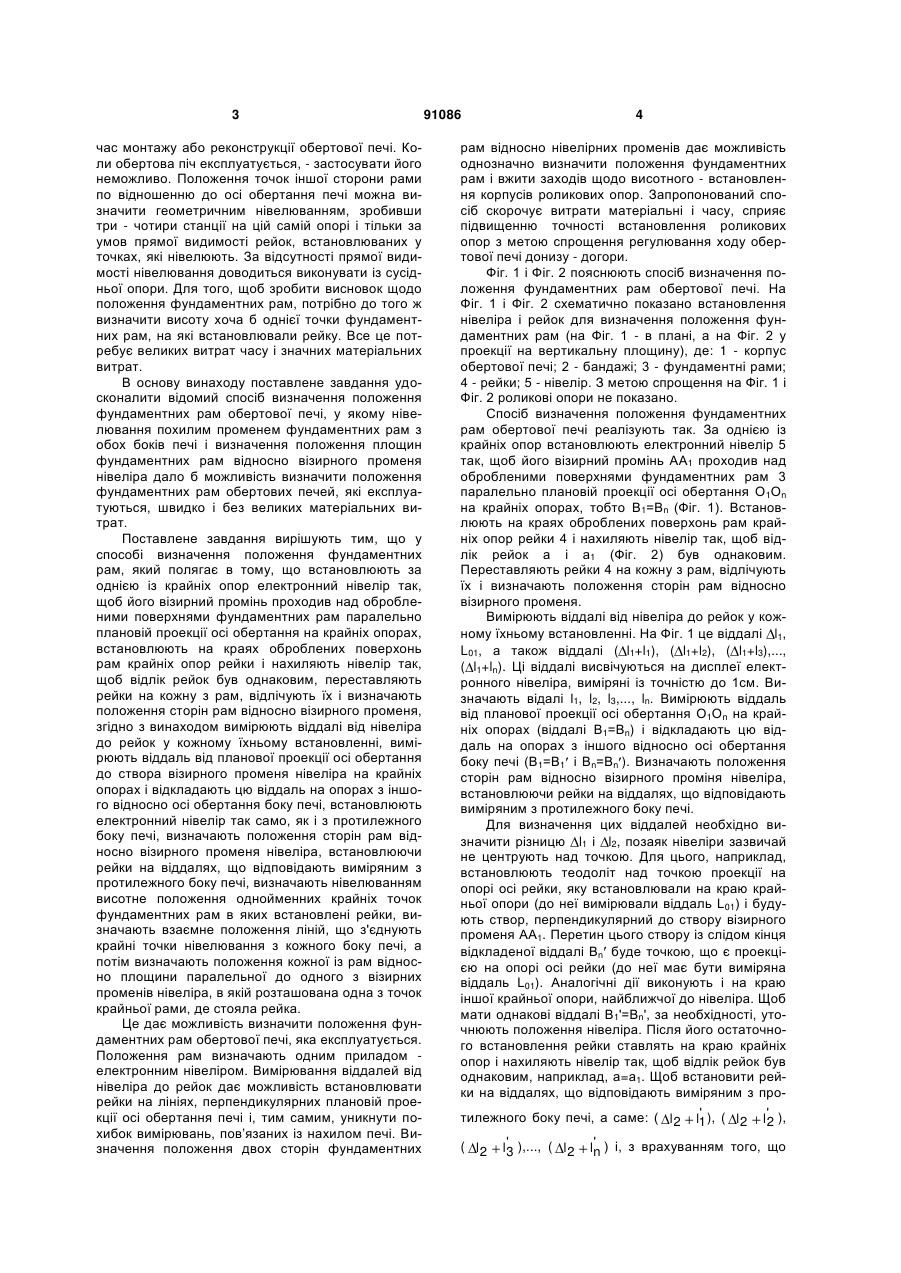

Спосіб визначення положення фундаментних рам обертової печі, який полягає в тому, що встановлюють за однією із крайніх опор електронний нівелір так, щоб його візирний промінь проходив над обробленими поверхнями фундаментних рам паралельно плановій проекції осі обертання печі на крайніх опорах, встановлюють на краях оброб C2 2 (19) 1 3 час монтажу або реконструкції обертової печі. Коли обертова піч експлуатується, - застосувати його неможливо. Положення точок іншої сторони рами по відношенню до осі обертання печі можна визначити геометричним нівелюванням, зробивши три - чотири станції на цій самій опорі і тільки за умов прямої видимості рейок, встановлюваних у точках, які нівелюють. За відсутності прямої видимості нівелювання доводиться виконувати із сусідньої опори. Для того, щоб зробити висновок щодо положення фундаментних рам, потрібно до того ж визначити висоту хоча б однієї точки фундаментних рам, на які встановлювали рейку. Все це потребує великих витрат часу і значних матеріальних витрат. В основу винаходу поставлене завдання удосконалити відомий спосіб визначення положення фундаментних рам обертової печі, у якому нівелювання похилим променем фундаментних рам з обох боків печі і визначення положення площин фундаментних рам відносно візирного променя нівеліра дало б можливість визначити положення фундаментних рам обертових печей, які експлуатуються, швидко і без великих матеріальних витрат. Поставлене завдання вирішують тим, що у способі визначення положення фундаментних рам, який полягає в тому, що встановлюють за однією із крайніх опор електронний нівелір так, щоб його візирний промінь проходив над обробленими поверхнями фундаментних рам паралельно плановій проекції осі обертання на крайніх опорах, встановлюють на краях оброблених поверхонь рам крайніх опор рейки і нахиляють нівелір так, щоб відлік рейок був однаковим, переставляють рейки на кожну з рам, відлічують їх і визначають положення сторін рам відносно візирного променя, згідно з винаходом вимірюють віддалі від нівеліра до рейок у кожному їхньому встановленні, вимірюють віддаль від планової проекції осі обертання до створа візирного променя нівеліра на крайніх опорах і відкладають цю віддаль на опорах з іншого відносно осі обертання боку печі, встановлюють електронний нівелір так само, як і з протилежного боку печі, визначають положення сторін рам відносно візирного променя нівеліра, встановлюючи рейки на віддалях, що відповідають виміряним з протилежного боку печі, визначають нівелюванням висотне положення однойменних крайніх точок фундаментних рам в яких встановлені рейки, визначають взаємне положення ліній, що з'єднують крайні точки нівелювання з кожного боку печі, а потім визначають положення кожної із рам відносно площини паралельної до одного з візирних променів нівеліра, в якій розташована одна з точок крайньої рами, де стояла рейка. Це дає можливість визначити положення фундаментних рам обертової печі, яка експлуатується. Положення рам визначають одним приладом електронним нівеліром. Вимірювання віддалей від нівеліра до рейок дає можливість встановлювати рейки на лініях, перпендикулярних плановій проекції осі обертання печі і, тим самим, уникнути похибок вимірювань, пов’язаних із нахилом печі. Визначення положення двох сторін фундаментних 91086 4 рам відносно нівелірних променів дає можливість однозначно визначити положення фундаментних рам і вжити заходів щодо висотного - встановлення корпусів роликових опор. Запропонований спосіб скорочує витрати матеріальні і часу, сприяє підвищенню точності встановлення роликових опор з метою спрощення регулювання ходу обертової печі донизу - догори. Фіг. 1 і Фіг. 2 пояснюють спосіб визначення положення фундаментних рам обертової печі. На Фіг. 1 і Фіг. 2 схематично показано встановлення нівеліра і рейок для визначення положення фундаментних рам (на Фіг. 1 - в плані, а на Фіг. 2 у проекції на вертикальну площину), де: 1 - корпус обертової печі; 2 - бандажі; 3 - фундаментні рами; 4 - рейки; 5 - нівелір. З метою спрощення на Фіг. 1 і Фіг. 2 роликові опори не показано. Спосіб визначення положення фундаментних рам обертової печі реалізують так. За однією із крайніх опор встановлюють електронний нівелір 5 так, щоб його візирний промінь АА1 проходив над обробленими поверхнями фундаментних рам 3 паралельно плановій проекції осі обертання О1Оn на крайніх опорах, тобто В1=Вn (Фіг. 1). Встановлюють на краях оброблених поверхонь рам крайніх опор рейки 4 і нахиляють нівелір так, щоб відлік рейок а і a1 (Фіг. 2) був однаковим. Переставляють рейки 4 на кожну з рам, відлічують їх і визначають положення сторін рам відносно візирного променя. Вимірюють віддалі від нівеліра до рейок у кожному їхньому встановленні. На Фіг. 1 це віддалі l1, L01, а також віддалі ( l1+l1), ( l1+l2), ( l1+l3),..., ( l1+ln). Ці віддалі висвічуються на дисплеї електронного нівеліра, виміряні із точністю до 1см. Визначають відалі l1, l2, l3,..., ln. Вимірюють віддаль від планової проекції осі обертання О1Оn на крайніх опорах (віддалі В1=Вn) і відкладають цю віддаль на опорах з іншого відносно осі обертання боку печі (В1=В1 і Вn=Вn ). Визначають положення сторін рам відносно візирного проміня нівеліра, встановлюючи рейки на віддалях, що відповідають виміряним з протилежного боку печі. Для визначення цих віддалей необхідно визначити різницю l1 і l2, позаяк нівеліри зазвичай не центрують над точкою. Для цього, наприклад, встановлюють теодоліт над точкою проекції на опорі осі рейки, яку встановлювали на краю крайньої опори (до неї вимірювали віддаль L01) і будують створ, перпендикулярний до створу візирного променя АA1. Перетин цього створу із слідом кінця відкладеної віддалі Вn буде точкою, що є проекцією на опорі осі рейки (до неї має бути виміряна віддаль L01). Аналогічні дії виконують і на краю іншої крайньої опори, найближчої до нівеліра. Щоб мати однакові віддалі В1'=Вn', за необхідності, уточнюють положення нівеліра. Після його остаточного встановлення рейки ставлять на краю крайніх опор і нахиляють нівелір так, щоб відлік рейок був однаковим, наприклад, а=а1. Щоб встановити рейки на віддалях, що відповідають виміряним з про' тилежного боку печі, а саме: ( l 2 l1 ), ( l 2 l '2 ), ' ( l 2 l '3 ),..., ( l 2 ln ) і, з врахуванням того, що 5 ' ' l1 l1 , l '2 l 2 , l '3 l 3 ,..., ln ln , відкладають віддалі ( l2+l1), ( l2+l2), ( l2+l3),..., ( l2+ln). Визначають нівелюванням висотне положення однойменних крайніх точок фундаментних рам, в яких встановлювали рейки. Тобто, попарно нівелюють точки, в яких встановлювали рейки на віддалях l1 і l2 від нівеліра і точки, в яких встановлювали рейки на віддалях L01 і L02 від нівеліра. Визначають взаємне положення ліній, що з'єднують крайні точки нівелювання з кожного боку печі, тобто взаємне розташування візирних променів. Якщо оброблені поверхні першої і останньої відносно нівеліра фундаментних рам розташовані в одній і тій самій нахиленій площині (ідеально нахиленої до горизонту під тим самим кутом, що й вісь обертання печі), переви 91086 6 щення однойменних крайніх точок фундаментних рам визначених нівелюванням будуть однакові, а відліки а і а1 на інших фундаментних рамах будуть незмінними для кожної із сторін печі. Врахувавши перевищення крайніх точок однієї з крайніх рам, наприклад, найближчої до нівеліра, порівнюють його з перевищенням однойменних точок іншої крайньої рами. Приймають, що одна із крайніх точок рами, наприклад, ближчої до нівеліра, розташована правильно відносно візирного променя, наприклад, АА1. Через цю точку можна побудувати площину паралельно до одного із візирних променів, наприклад, АA1. Положення кожної з контрольованих точок рами визначають відносно цієї площини. 7 Комп’ютерна верстка Г. Паяльніков 91086 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
