Спосіб визначення відхилень від прямолінійності осі корпусу обертової печі

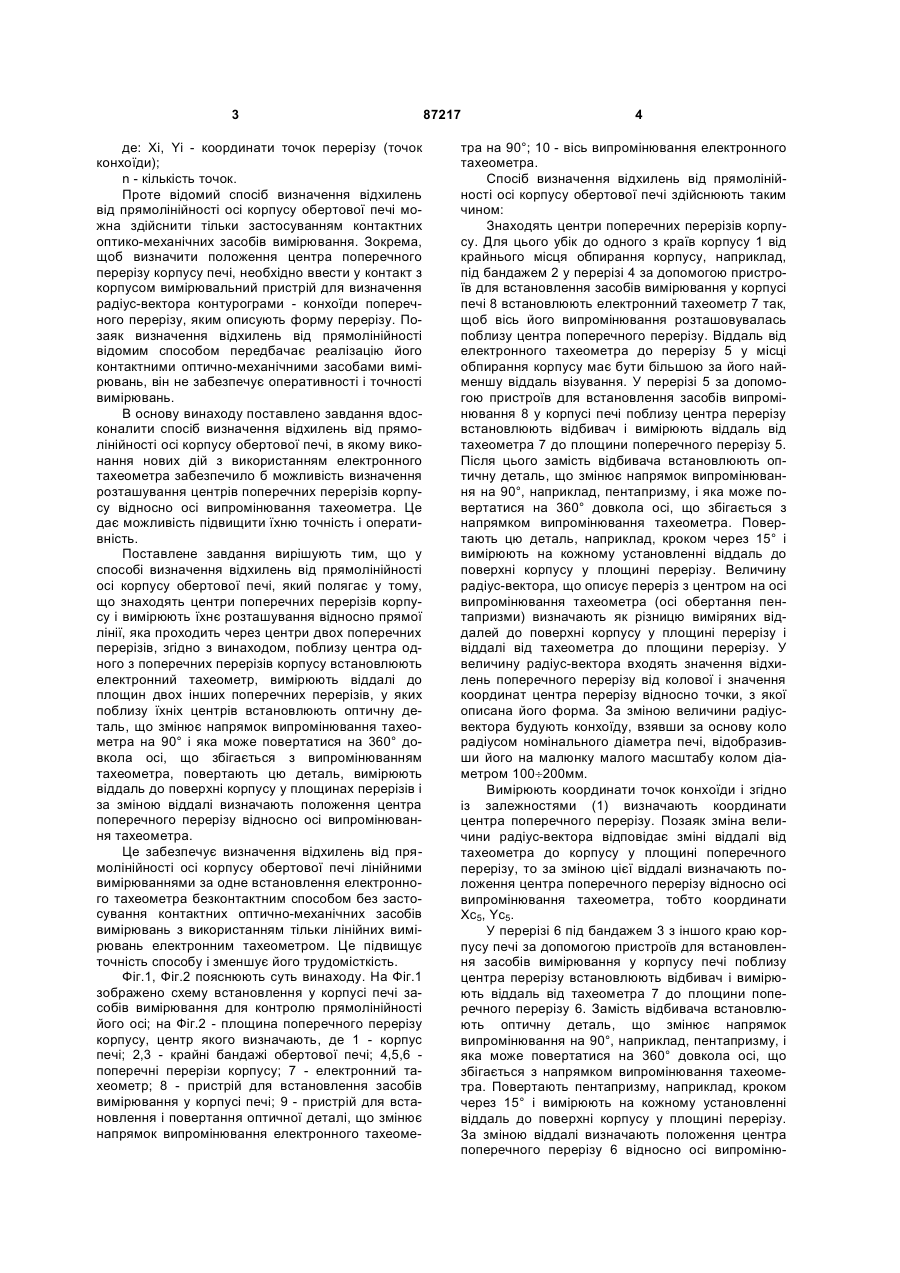

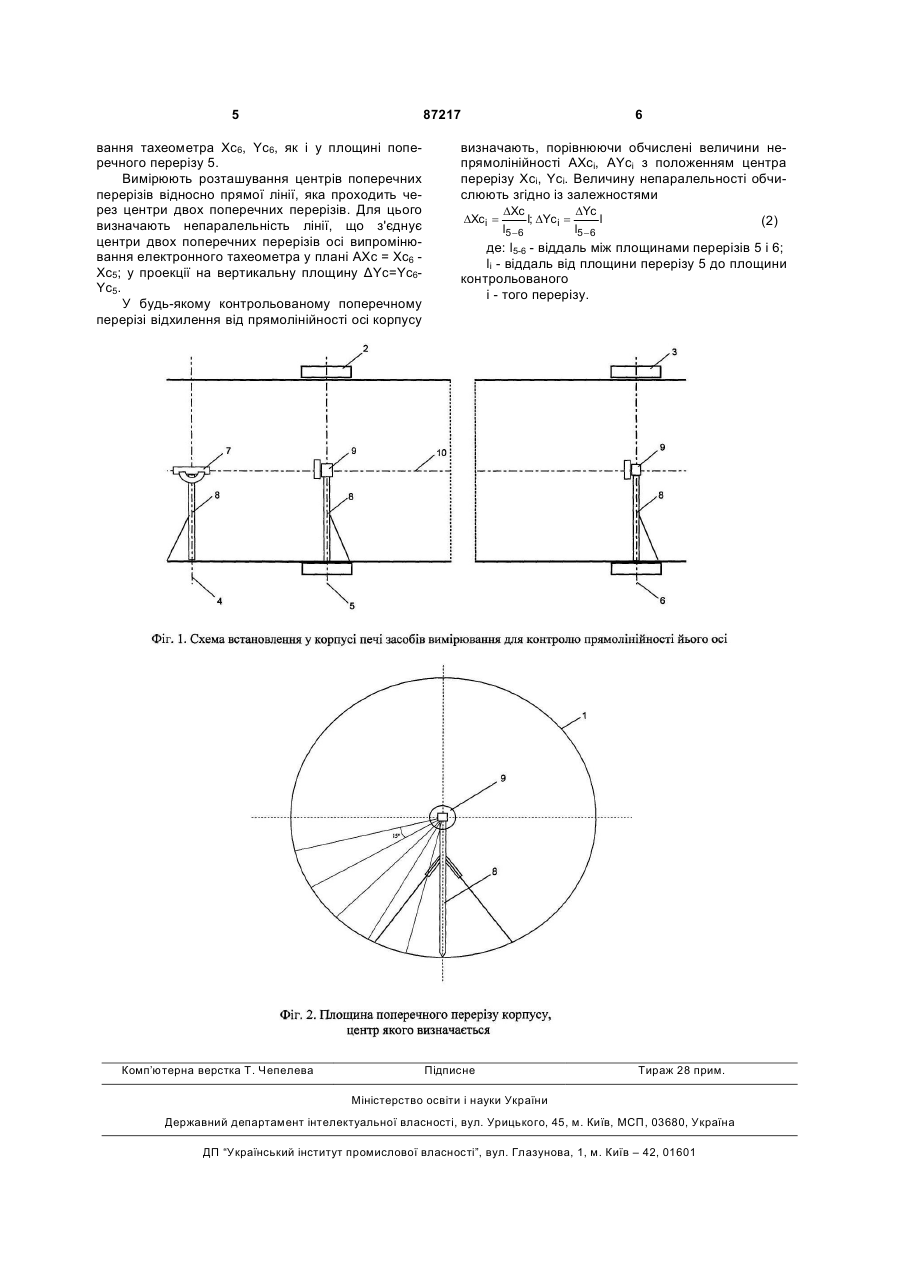

Спосіб визначення відхилень від прямолінійності осі корпусу обертової печі, який полягає у тому, що знаходять центри поперечних перетинів корпусу і вимірюють їхнє розташування відносно прямої лінії, яка проходить через центри двох поперечних перетинів, який відрізняється тим, що поблизу центра одного з поперечних перетинів корпусу встановлюють електронний тахеометр, вимірюють віддалі до площин двох інших поперечних перетинів, у яких поблизу їхніх центрів встановлюють оптичну деталь, що змінює напрямок випромінювання тахеометра на 90° і яка може повертатися на 360° довкола осі, що збігається з напрямком випромінювання тахеометра, повертають цю деталь, вимірюють віддаль до поверхні корпусу у площинах перетинів і за зміною віддалі визначають положення центра поперечного перетину відносно осі випромінювання тахеометра. Винахід стосується способів діагностування обертових печей, зокрема визначення відхилень від прямолінійності осі корпусу обертової печі. Відомий спосіб визначення відхилень від прямолінійності осі корпусу обертової печі полягає у тому, знаходять центри поперечних перерізів корпусу і вимірюють їхнє розташування відносно прямої лінії, яка проходить через центри двох поперечних перерізів [Кузьо И.В., Микольський Ю.Н., Шевченко Т.Г. Современные методы контроля установки оборудования. Вища школа. Изд-во при Львов. ун-те, 1982. - с.94]. Віссю корпусу печі або геометричною віссю корпусу обертової печі називають лінію, що з'єднує послідовно розташовані центри ваги контурних кривих поперечних перерізів корпусу. Зазвичай вживають термін центр поперечного перерізу. Форма корпусу звичайно має випадкові відхилення від форми колового циліндра. Центр поперечного перерізу знаходять, відтворюючи його форму у площині поперечного перерізу з точки, яка розташована поблизу центра перерізу. З означеної точки вимірюють віддалі до внутрішньої поверхні корпусу печі, рівномірно поділяючи периметр перерізу, наприклад, через 15°. За результатами вимірювань поперечний переріз корпусу викреслюють у малому масштабі у вигляді конхоїди. Конхоїда найкраще відображає форму поперечного перерізу, позаяк відхилення форми від колової на конхоїді зображаються дійсної величини. Для побудови конхоїди відкладають результати вимірювань, як відхилення форми перерізу від колової, взявши за основу коло діаметром 100¸200мм, вважаючи його найменшим діаметром корпусу. Вимірюють координати точок конхоїди у прямокутній системі координат, початок якої збігається з точкою, з якої описували форму перерізу. Координати Хс, Yc центра ваги контурної кривої поперечного перерізу (центра перерізу) відносно точки, з якої описували його форму, визначають згідно із залежностями n n 2å xi Xc = 1 n 2å yi ; Yc = 1 n (1) (19) UA (11) 87217 (13) C2 (21) a200712732 (22) 16.11.2007 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) КУЗЬО ІГОР ВОЛОДИМИРОВИЧ, МОРОЗ ОЛЕКСАНДР ІВАНОВИЧ, КРАСЮК ОЛЕКСІЙ ПАВЛОВИЧ, ШЕВЧЕНКО ТАРАС ГЕОРГІЙОВИЧ, МАРЧЕНКОВ ОЛЕКСАНДР ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", ЛЬВІВСЬКИЙ ОРДЕНА ЧЕРВОНОЇ ЗІРКИ ІНСТИТУТ СУХОПУТНИХ ВІЙСЬК ІМЕНІ ГЕТЬМАНА ПЕТРА САГАЙДАЧНОГО НАЦІОНАЛЬНОГО УНІВЕРСИТЕТУ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) US 3517915, 30.06.1970 US 5491553 A, 13.02.1996 RU 2202101 C2, 03.04.2003 SU 1716278 A1, 29.02.1992 US 4991965, 12.02.1991 US 5148238 A, 15.09.1992 3 де: Χi, Yi - координати точок перерізу (точок конхоїди); n - кількість точок. Проте відомий спосіб визначення відхилень від прямолінійності осі корпусу обертової печі можна здійснити тільки застосуванням контактних оптико-механічних засобів вимірювання. Зокрема, щоб визначити положення центра поперечного перерізу корпусу печі, необхідно ввести у контакт з корпусом вимірювальний пристрій для визначення радіус-вектора контурограми - конхоїди поперечного перерізу, яким описують форму перерізу. Позаяк визначення відхилень від прямолінійності відомим способом передбачає реалізацію його контактними оптично-механічними засобами вимірювань, він не забезпечує оперативності і точності вимірювань. В основу винаходу поставлено завдання вдосконалити спосіб визначення відхилень від прямолінійності осі корпусу обертової печі, в якому виконання нових дій з використанням електронного тахеометра забезпечило б можливість визначення розташування центрів поперечних перерізів корпусу відносно осі випромінювання тахеометра. Це дає можливість підвищити їхню точність і оперативність. Поставлене завдання вирішують тим, що у способі визначення відхилень від прямолінійності осі корпусу обертової печі, який полягає у тому, що знаходять центри поперечних перерізів корпусу і вимірюють їхнє розташування відносно прямої лінії, яка проходить через центри двох поперечних перерізів, згідно з винаходом, поблизу центра одного з поперечних перерізів корпусу встановлюють електронний тахеометр, вимірюють віддалі до площин двох інших поперечних перерізів, у яких поблизу їхніх центрів встановлюють оптичну деталь, що змінює напрямок випромінювання тахеометра на 90° і яка може повертатися на 360° довкола осі, що збігається з випромінюванням тахеометра, повертають цю деталь, вимірюють віддаль до поверхні корпусу у площинах перерізів і за зміною віддалі визначають положення центра поперечного перерізу відносно осі випромінювання тахеометра. Це забезпечує визначення відхилень від прямолінійності осі корпусу обертової печі лінійними вимірюваннями за одне встановлення електронного тахеометра безконтактним способом без застосування контактних оптично-механічних засобів вимірювань з використанням тільки лінійних вимірювань електронним тахеометром. Це підвищує точність способу і зменшує його трудомісткість. Фіг.1, Фіг.2 пояснюють суть винаходу. На Фіг.1 зображено схему встановлення у корпусі печі засобів вимірювання для контролю прямолінійності його осі; на Фіг.2 - площина поперечного перерізу корпусу, центр якого визначають, де 1 - корпус печі; 2,3 - крайні бандажі обертової печі; 4,5,6 поперечні перерізи корпусу; 7 - електронний тахеометр; 8 - пристрій для встановлення засобів вимірювання у корпусі печі; 9 - пристрій для встановлення і повертання оптичної деталі, що змінює напрямок випромінювання електронного тахеоме 87217 4 тра на 90°; 10 - вісь випромінювання електронного тахеометра. Спосіб визначення відхилень від прямолінійності осі корпусу обертової печі здійснюють таким чином: Знаходять центри поперечних перерізів корпусу. Для цього убік до одного з країв корпусу 1 від крайнього місця обпирання корпусу, наприклад, під бандажем 2 у перерізі 4 за допомогою пристроїв для встановлення засобів вимірювання у корпусі печі 8 встановлюють електронний тахеометр 7 так, щоб вісь його випромінювання розташовувалась поблизу центра поперечного перерізу. Віддаль від електронного тахеометра до перерізу 5 у місці обпирання корпусу має бути більшою за його найменшу віддаль візування. У перерізі 5 за допомогою пристроїв для встановлення засобів випромінювання 8 у корпусі печі поблизу центра перерізу встановлюють відбивач і вимірюють віддаль від тахеометра 7 до площини поперечного перерізу 5. Після цього замість відбивача встановлюють оптичну деталь, що змінює напрямок випромінювання на 90°, наприклад, пентапризму, і яка може повертатися на 360° довкола осі, що збігається з напрямком випромінювання тахеометра. Повертають цю деталь, наприклад, кроком через 15° і вимірюють на кожному установленні віддаль до поверхні корпусу у площині перерізу. Величину радіус-вектора, що описує переріз з центром на осі випромінювання тахеометра (осі обертання пентапризми) визначають як різницю виміряних віддалей до поверхні корпусу у площині перерізу і віддалі від тахеометра до площини перерізу. У величину радіус-вектора входять значення відхилень поперечного перерізу від колової і значення координат центра перерізу відносно точки, з якої описана його форма. За зміною величини радіусвектора будують конхоїду, взявши за основу коло радіусом номінального діаметра печі, відобразивши його на малюнку малого масштабу колом діаметром 100¸200мм. Вимірюють координати точок конхоїди і згідно із залежностями (1) визначають координати центра поперечного перерізу. Позаяк зміна величини радіус-вектора відповідає зміні віддалі від тахеометра до корпусу у площині поперечного перерізу, то за зміною цієї віддалі визначають положення центра поперечного перерізу відносно осі випромінювання тахеометра, тобто координати Хс5, Yc5. У перерізі 6 під бандажем 3 з іншого краю корпусу печі за допомогою пристроїв для встановлення засобів вимірювання у корпусу печі поблизу центра перерізу встановлюють відбивач і вимірюють віддаль від тахеометра 7 до площини поперечного перерізу 6. Замість відбивача встановлюють оптичну деталь, що змінює напрямок випромінювання на 90°, наприклад, пентапризму, і яка може повертатися на 360° довкола осі, що збігається з напрямком випромінювання тахеометра. Повертають пентапризму, наприклад, кроком через 15° і вимірюють на кожному установленні віддаль до поверхні корпусу у площині перерізу. За зміною віддалі визначають положення центра поперечного перерізу 6 відносно осі випроміню 5 87217 вання тахеометра Хс6, Yc6, як і у площині поперечного перерізу 5. Вимірюють розташування центрів поперечних перерізів відносно прямої лінії, яка проходить через центри двох поперечних перерізів. Для цього визначають непаралельність лінії, що з'єднує центри двох поперечних перерізів осі випромінювання електронного тахеометра у плані АХс = Хс6 Хс5; у проекції на вертикальну площину ΔYc=Yc6Yc5. У будь-якому контрольованому поперечному перерізі відхилення від прямолінійності осі корпусу Комп’ютерна верстка Т. Чепелева 6 визначають, порівнюючи обчислені величини непрямолінійності АХсі, AYcі з положенням центра перерізу Хсі, Ycі. Величину непаралельності обчислюють згідно із залежностями DXc i = DXc DYc l l; DYc i = l5 - 6 l5 - 6 (2) де: l5-6 - віддаль між площинами перерізів 5 і 6; li - віддаль від площини перерізу 5 до площини контрольованого і - того перерізу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
