Формула / Реферат

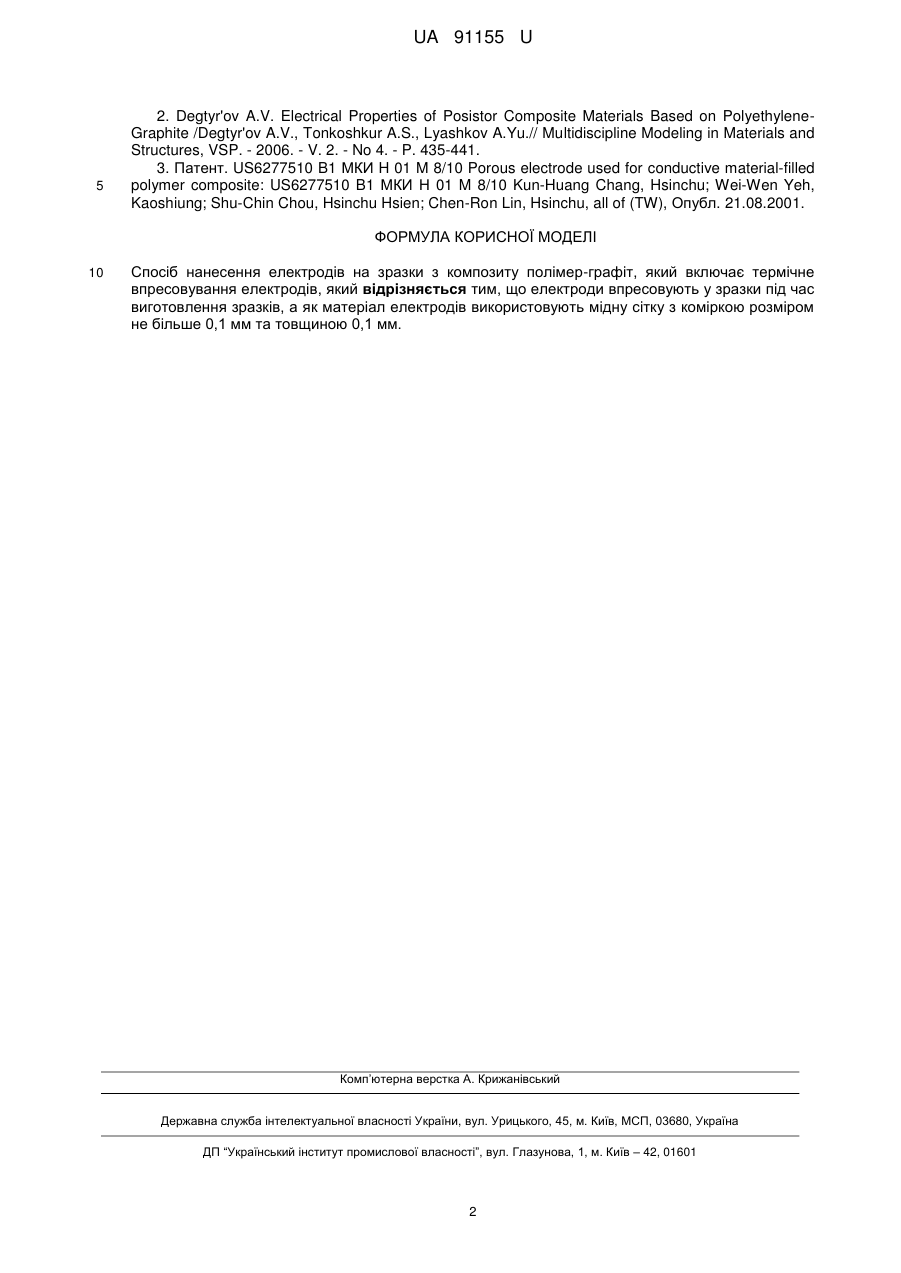

Спосіб нанесення електродів на зразки з композиту полімер-графіт, який включає термічне впресовування електродів, який відрізняється тим, що електроди впресовують у зразки під час виготовлення зразків, а як матеріал електродів використовують мідну сітку з коміркою розміром не більше 0,1 мм та товщиною 0,1 мм.

Текст

Реферат: Спосіб нанесення електродів на зразки з композиту полімер-графіт включає термічне впресовування електродів. Електроди впресовують у зразки під час виготовлення зразків, як матеріал електродів використовують мідну сітку з коміркою розміром не більше 0,1 мм та товщиною 0,1 мм. UA 91155 U (54) СПОСІБ НАНЕСЕННЯ ЕЛЕКТРОДІВ НА ЗРАЗКИ З КОМПОЗИТУ ПОЛІМЕР-ГРАФІТ UA 91155 U UA 91155 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виготовлення електронних елементів і може бути використана для отримання електродів для таких електронних пристроїв як самовідновлюючі запобіжники, позистори, датчики температури, на базі провідникових полімерних композитних матеріалів. Відомі способи нанесення електродів - вплавлення електродів у зразки, хімічний спосіб нанесення електродів та термічне впресовування електродів [1-3]. Усі ці способи передбачають використання мідних або латунних електродів. Для того, щоб забезпечити ефективний електричний контакт електрода та поверхні використовували аквадаг, який забезпечує менший опір перехідного шару між металом і композитним матеріалом і сприяє зменшенню погрішності при вимірах [1]. Недоліком відомих способів нанесення електродів є складність технології та механічна ненадійність контактів. Використання електродів з неомічним опором призводить до спотворення властивостей композитного матеріалу. Особливість нанесення електродів на провідні полімерні композити полягає в тому, що провідні частинки наповнювача вкриті тонкою полімерною плівкою і їх взаємодія з електродом може мати нелінійний характер. Найближчим аналогом способу, що заявляється, є спосіб нанесення пористих електродів на композитну структуру полімер-графіт [3]. При виготовленні пористих електродів використовувалася мідна фольга. Основа електрода знежирювалася, промивалася, а потім розташовувалася у композитному розчині електроліту для гальванічного нанесення матеріалу. Після гальваніки електроди промивалися й чистилися. Матеріал композиту виготовлявся змішуванням полімеру та провідного графітового наповнювача, потім екструдувався, за допомогою двох гвинтових екструдерів, у дрібні частки провідного полімерного композиту. Потім з отриманого матеріалу за допомогою термічного пересування були отримані диски товщиною 1 мм та діаметром 65 мм. Отримані зразки розміщувалися між пористими електродами, а потім отримана структура спресовувалася при температурі 160 °C. Основним недоліком описаного способу є складність технологічного циклу виготовлення та нанесення електродів. В основу корисної моделі поставлено задачу спростити технологію нанесення електродів на композитні матеріали типу полімер-графіт, підвищити їх механічну надійність та поліпшити електричні властивості. Поставлена задача вирішується тим, що в способі нанесення електродів на зразки з композиту полімер-графіт згідно з запропонованою моделлю, електроди впресовують у зразки під час виготовлення зразків, а як матеріал електродів використовують мідну сітку з коміркою розміром не більше 0,1 мм та товщиною 0,1 мм. Якщо електроди з такої ж мідної сітки впресовувати у вже виготовлений зразок, то це призведе до ненадійної роботи отриманого пристрою та відокремлення електродів від зразка. Заявлений спосіб здійснюється таким чином. При виготовленні композита був використаний поліетилен високої щільності (15803-020) і провідний графіт. Композит був виготовлений шляхом розплавлювання поліетилену в суміші з порошкоподібним графітом при ретельному механічному перемішуванні при температурі 540 °C упродовж 20 хв., потім суміш охолоджувалася до кімнатної температури із середньою швидкістю ~20°/хв. Після охолодження, для більшої однорідності композита, його розтирали у порошок. З розтертого композиту виготовлялися зразки у вигляді таблеток діаметром 10 мм за допомогою спеціальної форми під тиском 30 атм. Товщина зразків - 2 мм. При виготовленні електродів для зразків використовувалась мідна сітка з кроком комірки не більше 0,1 мм та товщиною 0,1 мм. При використанні сітки з більшим розміром комірки під час тестування поверхня зразків руйнувалася, а електроди відокремлювалися від зразків. Перед нанесенням на зразки сітчасті електроди піддавалися механічній обробці (знімався окисний прошарок) потім електроди чистилися й промивалися. Під час виготовлення зразків електроди наносилися одночасно з виготовленням зразка: спочатку на дно форми клався мідний сітчастий електрод, потім засипався провідний композитний матеріал. Далі встановлювався верхній електрод і ця система спресовувалася під тиском 60 атм. У відмінності від відомого способу нанесення електродів запропонований спосіб дозволяє зменшити кількість технологічних циклів при виготовленні зразків з композитного матеріалу поліетилен-графіт, при цьому він забезпечує якісні електричні властивості та добрі механічні властивості електродів. Джерела інформації: 1. Гуль В.Е. Электропроводящие полимерные композиции /Гуль В.Е., Шенфиль Л.З. - М.: Химия, 1984. - 240 с. 1 UA 91155 U 5 2. Degtyr'ov A.V. Electrical Properties of Posistor Composite Materials Based on PolyethyleneGraphite /Degtyr'ov A.V., Tonkoshkur A.S., Lyashkov A.Yu.// Multidiscipline Modeling in Materials and Structures, VSP. - 2006. - V. 2. - No 4. - P. 435-441. 3. Патент. US6277510 B1 МКИ H 01 M 8/10 Porous electrode used for conductive material-filled polymer composite: US6277510 B1 МКИ Н 01 M 8/10 Kun-Huang Chang, Hsinchu; Wei-Wen Yeh, Kaoshiung; Shu-Chin Chou, Hsinchu Hsien; Chen-Ron Lin, Hsinchu, all of (TW), Опубл. 21.08.2001. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб нанесення електродів на зразки з композиту полімер-графіт, який включає термічне впресовування електродів, який відрізняється тим, що електроди впресовують у зразки під час виготовлення зразків, а як матеріал електродів використовують мідну сітку з коміркою розміром не більше 0,1 мм та товщиною 0,1 мм. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Kovalenko Oleksandr Volodymyrovych

Автори російською

Коваленко Александр Владимирович

МПК / Мітки

МПК: H01M 8/10

Мітки: нанесення, електродів, полімер-графіт, зразки, композиту, спосіб
