Розвантажно-індикаторне улаштовування розподільника механізованого кріплення

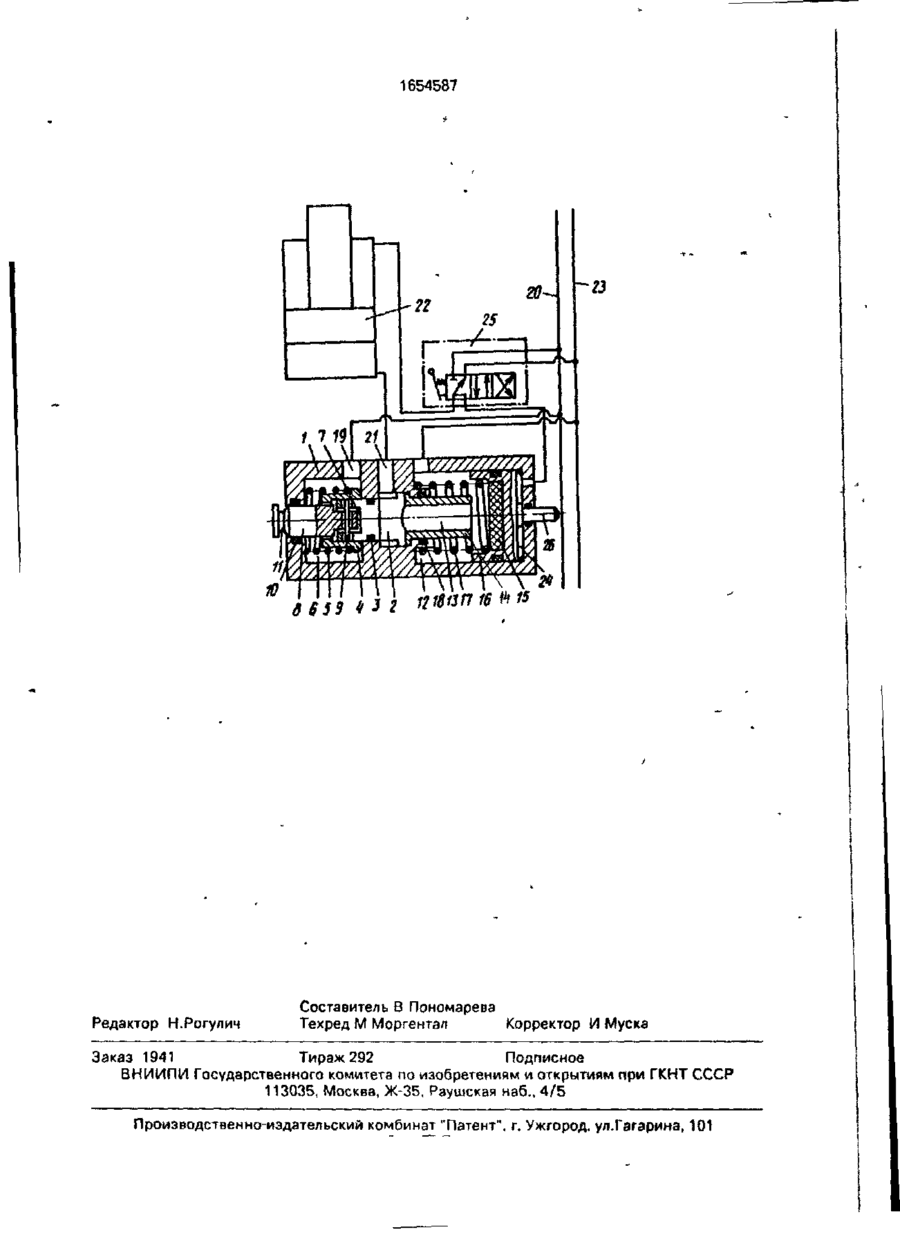

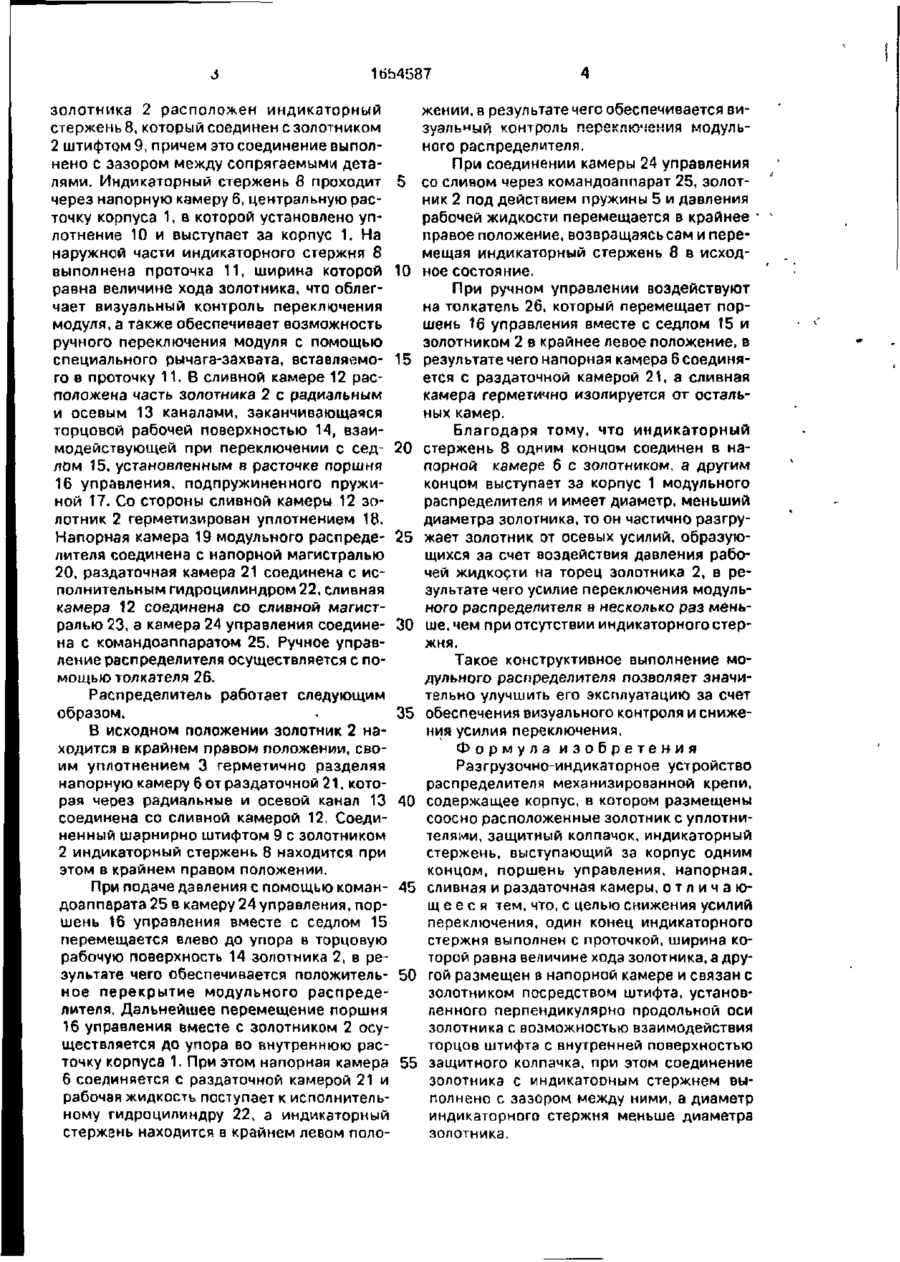

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 5 ГОСУДАРСТВЕННЫЙ rs. (19) Е 21 D 23/16 КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (22)04.07.88 " (46)07.06.91. Бюл. №21 (75) Н.Т.Богатырев, А.А.Баев, Л.И.Сухенко, Г.Н.Авдеев и В.М.Кувшинов (53)622.284(088.8) (56) Авторское свидетельство СССР , №1180524, кл. Е21 D 23/16, 1981. Авторское свидетельство СССР № 1198221, кл.Е 21 D 23/16, 1984. Патент СССР № 1358790. кл. Е 21 D 23/16, 1982. Авторское свидетельство СССР Г* 769011. кл. Е21 D 23/16. 1976. (54) РАЗГРУЗОЧНО-ИНДИКАТОРНОЕ УСТРОЙСТВО РАСПРЕДЕЛИТЕЛЯ МЕХАНИЗИРОВАННОЙ КРЕПИ (57) Изобретение относится к горной промышленности и может быть использовано в системах управления гидрофицированными крепями очистных забоев угольных и горнорудных шахт. Цель изобретения -снижение усилий переключения. Разгрузочно-индикаторное устройство распределителя механизированной крепи содержит корпус 1, в котором размещены соосно расположенные золотник 2 с уплотнителем 3, защитный колпачок 4 с пружиной 5, размещенные в напорной камере (К) 6. Индикаторный стер жень (ИС) 8 проходит через напорную К 6 и выступает за корпус 1 Один конец ИС 8 выполнен с проточкой 11. ширина которой равна величине хода золотника 2, Другой конец ИС 8. размещенный в напорной К 6, связан с золотником 2 посредством штифта. Диаметр ИС 8 меньше диаметра золотника 2. При подаче давпения с помощью командоаппарата 25 в камеру 24 управления поршень 16 управления вместе с седлом 15 перемещается влево до упора в торцовую рабочую поверхность 14 золотника 2, за счет чего обеспечивается положительное перекрытие модульного распределителя. Дальнейшее перемещение поршня 16 управления вместе с золотником 2 осуществляется до упорз во внутреннюю расточку корпуса 1. При этом напорная К 6 соединяется с раздаточной К 21 и рабочая жидкость поступает к исполнительному гидроцилиндру 22, а ИС 8 находится в крайнем левом положении, в результате чего обеспечивается визуальный контроль переключения модульного распределителя. Наличие и расположение ИС 8 частично разгружает золотник 2 от осевых усилий За счет этого усилие переключения модульного распределителя в несколько раз меньше, чем при отсутствии ИС8. 1 ил. Изобретение относится к горной промышленности и может быть использовано в системах управления гидрофицированными крепями очистных забоев угольных и горнорудных шахт. Целью изобретения является снижение усилия ручного переключения модульного распределителя. На чертеже изображен модульный распределитель механизированной крепи. Модульный распределитель механизированной крепи состоит из корпуса 1, в цилиндрических расточках которого установлены зопотник2суппотнеииемЗ, защитным колпачком А с пружиной 5, расположенных в напорной камере 6. В торцовой расточке 7 (21)4454784/03 .г 16Ь4587 жении, в результате чего обеспечивается визуальный контроль переключения модульного распределителя. При соединении камеры 24 управления со сливом через командоаппарат 25, золотник 2 под действием пружины 5 и давления рабочей жидкости перемещается в крайнее * правое положение, возвращаясь сам и перемещая индикаторный стержень 8 в исходное состояние. При ручном управлении воздействуют на толкатель 26, который перемещает поршень 16 управления вместе с седлом 15 и золотником 2 в крайнее левое положение, в результате чего напорная камера 6 соединяется с раздаточной камерой 21, а сливная камера герметично изолируется от остальных камер. Благодаря тому, что индикаторный стержень 8 одним концом соединен в напорной камере б с золотником, а другим концом выступает за корпус 1 модульного распределителя и имеет диаметр, меньший диаметра золотника, то он частично разгружает золотник от осевых усилий, образующихся за счет воздействия давления рабочей жидкости на торец золотника 2, в результате чего усилие переключения модульного распределителя в несколько раз меньше, чем при отсутствии индикаторного стержня. Такое конструктивное выполнение модульного распределителя позволяет значительно улучшить его эксплуатацию за счет 35 обеспечения визуального контроля и снижения усилия переключения. Формула изобретения Разгрузочно-индикаторное устройство распределителя механизированной крепи, 40 содержащее корпус, в котором размещены соосно расположенные золотник с уплотнителями, защитный колпачок, индикаторный стержень, выступающий за корпус одним концом, поршень управления, напорная, 45 сливная и раздаточная камеры, о т л и ч а ю щ е е с я тем, что, с целью снижения усилий переключения, один конец индикаторного стержня выполнен с проточкой, ширина которой равна величине хода золотника, а дру50 гой размещен в напорной камере и связан с золотником посредством штифта, установленного перпендикулярно продольной оси золотника с возможностью взаимодействия торцов штифта с внутренней поверхностью 55 защитного колпачка, при этом соединение золотника с индикатооным стержнем выполнено с зазором между ними, а диаметр индикаторного стержня меньше диаметра золотника. золотника 2 расположен индикаторный стержень 8, который соединен с золотником 2 штифтом 9, причем это соединение выполнено с зазором между сопрягаемыми деталями. Индикаторный стержень 8 проходит 5 через напорную камеру 6, центральную расточку корпуса 1, в которой установлено уплотнение 10 и выступает за корпус 1. На наружной части индикаторного стержня 8 выполнена проточка 11, ширина которой 10 равна величине хода золотника, что облегчает визуальный контроль переключения модуля, а также обеспечивает возможность ручного переключения модуля с помощью специального рычага-захвата, вставляемо- 15 го в проточку 11. В сливной камере 12 расположена часть золотника 2 с радиальным и осевым 13 каналами, заканчивающаяся торцовой рабочей поверхностью И , взаимодействующей при переключении с седлізм 15, установленным в расточке поршня 20 16 управления, подпружиненного пружиной 17. Со стороны сливной камеры 12 золотник 2 герметизирован уплотнением 18. Напорная камера 19 модульного распределителя соединена с напорной магистралью 25 20, раздаточная камера 21 соединена с исполнительным гидроцилиндром22, сливная камера 12 соединена со сливной магистралью 23, а камера 24 управления соединена с командоаппаратом 25. Ручное управ- 30 ление распределителя осуществляется с помощью толкателя 26. Распределитель работает следующим образом. В исходном положении золотник 2 находится в крайнем правом положении, своим уплотнением 3 герметично разделяя напорную камеру 6 от раздаточной 21, которая через радиальные и осевой канал 13 соединена со сливной камерой 12, Соединенный шарнирно штифтом 9 с золотником 2 индикаторный стержень 8 находится при этом в крайнем правом положении. При подаче давления с помощью командоаппарата 25 в камеру 24 управления, поршень 16 управления вместе с седлом 15 перемещается влево до упора в торцовую рабочую поверхность 14 золотника 2, в результате чего обеспечивается положительное перекрытие модульного распределителя. Дальнейшее перемещение поршня 16 управления вместе с золотником 2 осуществляется до упора во внутреннюю расточку корпуса 1. При этом напорная камера 6 соединяется с раздаточной камерой 21 и рабочая жидкость поступает к исполнительному гидроцилиндру 22, а индикаторный стержень находится в крайнем левом поло 1654587 -ІЗ Редактор Н.Рогулич Составитель В Пономарева Техред М Моргентал Корректор И Муска Заказ 1941 Тираж 292 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
