Пристрій для відокремлення грубих домішок гною

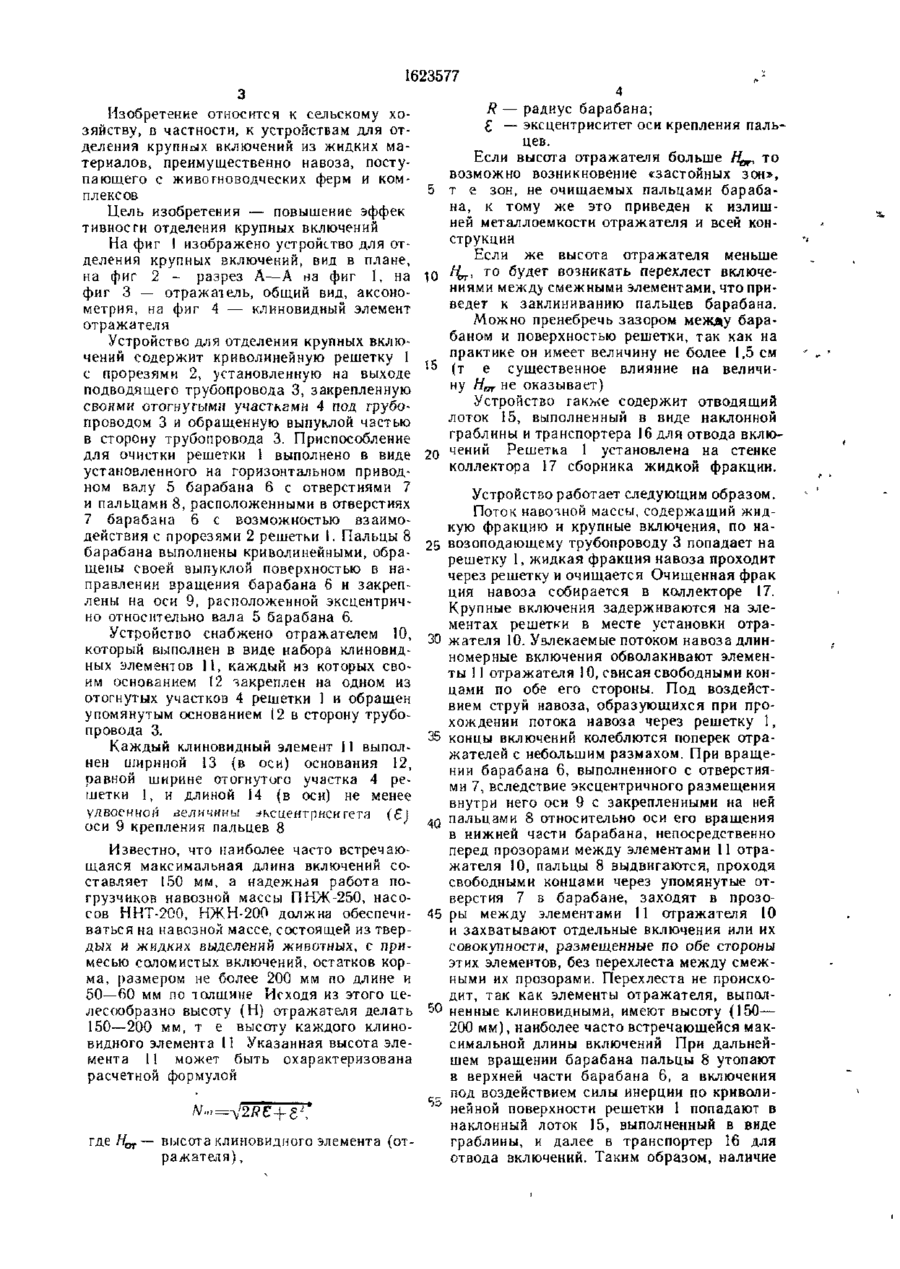

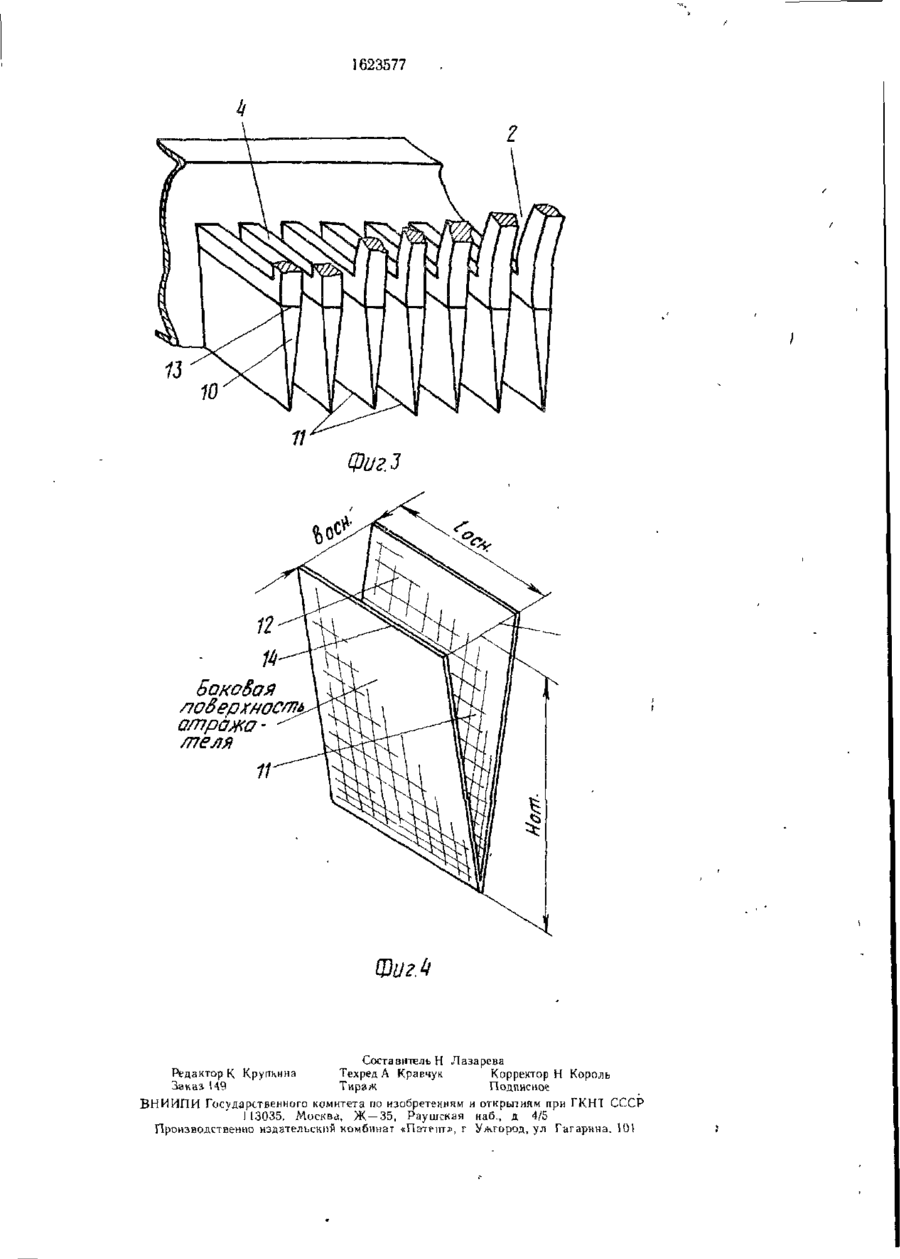

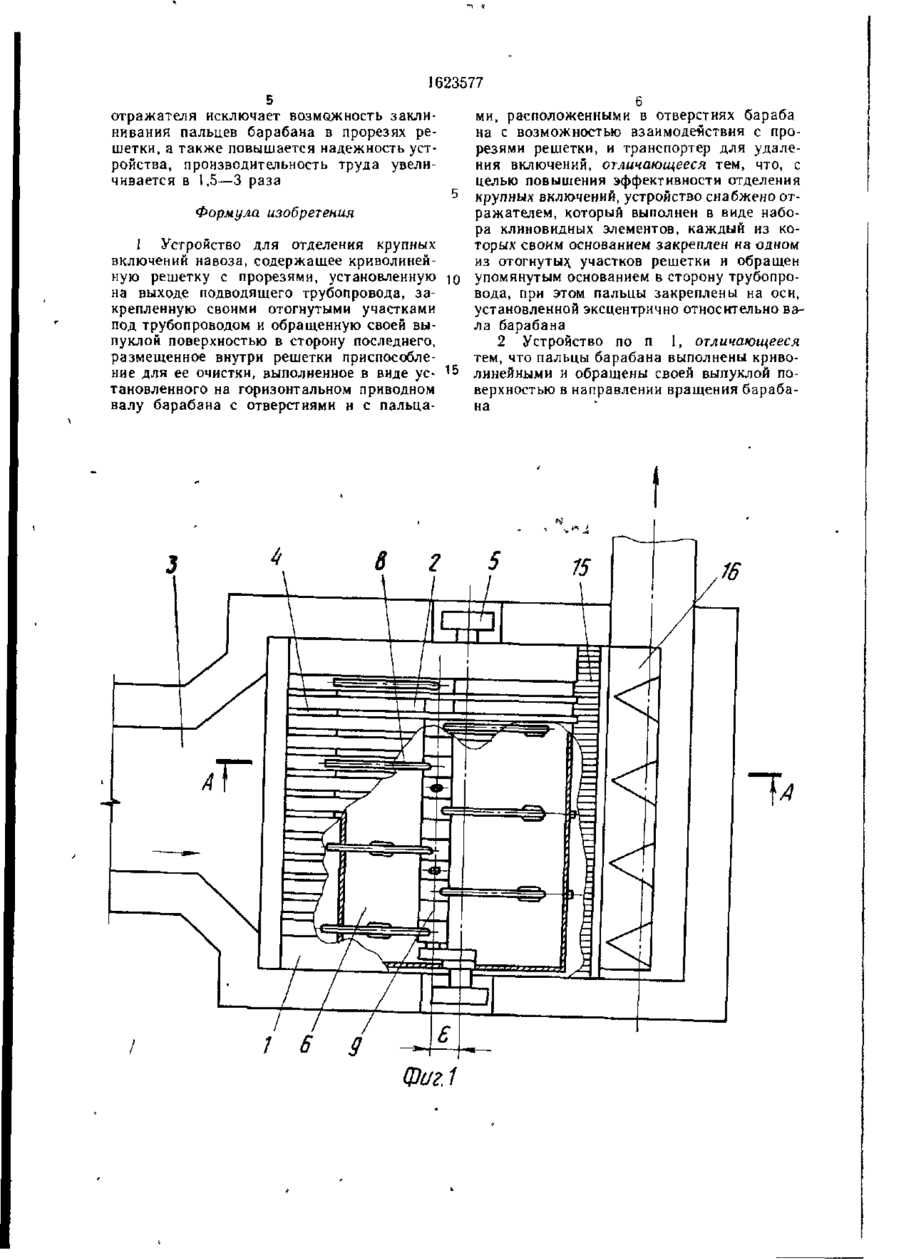

Изобретение относится к сельскому хозяйству и обеспечивает повышение эффективности отделения крупных включений навоза На выходе подводящего трубопровода 3 установлена криволинейная решетка 1 с прорезями Приспособление для очистки решет3 у ки выполнено в виде приводного барабана 6 с расположенными в его отверстиях 7 пальцами 8 Отражатель 10 закреплен на выходе трубопровода 3 и выполнен из набора клиновидных элементов Каждый элемент закреплен к одному из отогнутых участков 4 решетки / При поступлении навозных стоков по трубопроводу 3 жидкая фракция проходит через решетку 1 и собирается в коллекторе 17 сборника жидкой фракции Крупные включения задерживаются на решетке в месте установки отражателя 10 и свисают вдоль его элементов При вращении барабана 6 в нижней его части выдвигаются пальцы 8 и, заходя в зазоры между элементами отражателя, захватывают отдельные включения Под действием силы инерции по криволинейной поверхности решетки 1 включения попадают в наклонный лоток 15 и далее в транспортер 16 для отвода включений 1 з п ф-лы, 4 ил Л-А OS № Фиг Z І623577 Изобретение относится к сельскому хозяйству, в частности, к устройствам для отделения крупных включений из жидких материалов, преимущественно навоза, поступающего с животноводческих ферм и комплексов Цель изобретения — повышение эффек тивносги отделения крупных включений На фиг 1 изображено устройство для отделения крупных включений, вид в плане, на фиг 2 - разрез А—А на фиг 1, на фиг 3 — отражат ель, общий вид, аксонометрия, на фиг 4 — клиновидный элемент отражателя Устройство для отделения крупных включений содержит криволинейную решетку 1 с прорезями 2, установленную на выходе подводящего трубопровода 3, закрепленную своими отогнутыми участками 4 под трубопроводом 3 и обращенную выпуклой частью в сторону трубопровода 3. Приспособление для очистки решетки 1 выполнено в виде установленного на горизонтальном приводном валу 5 барабана 6 с отверстиями 7 и пальцами 8, расположенными в отверстиях 7 барабана 6 с возможностью взаимодействия с прорезями 2 решетки 1. Пальцы 8 барабана выполнены криволинейными, обращены своей выпуклой поверхностью в направлении вращения барабана 6 и закреплены на оси 9, расположенной эксцентрично относительно вала 5 барабана 6. Устройство снабжено отражателем 10, который выполнен в виде набора клиновидных элементов 11, каждый из которых своим основанием і 2 закреплен на одном из отогнутых участков 4 решетки 1 и обращен упомянутым основанием 12 в сторону трубопровода 3. Каждый клиновидный элемент 11 выполнен шириной 13 {в оси) основания 12, равной ширине отогнутого участка 4 решетки 1, и длиной 14 (в оси) не менее удвоенной величины зксцентрисигета (£) оси 9 крепления пальцев 8 Известно, что наиболее часто встречающаяся максимальная длина включений составляет 150 мм, а надежная работа погрузчиков навозной массы ПНЖ-250, насосов ННТ-200, НЖН-200 должна обеспечиваться на навозной массе, состоящей из твердых и жидких выделений животных, с примесью соломистых включений, остатков корма, размером не более 200 мм по длине н 50—60 мм по толщине Исходя из этого целесообразно высоту (Н) отражателя делать 150—200 мм, т е высоту каждого клиновидного элемента 11 Указанная высота элемента 11 может быть охарактеризована расчетной формулой — высота клиновидного элемента (отражателя) , R — радиус барабана; £ — эксцентриситет оси крепления пальцев. Если высота отражателя больше Н^, то возможно возникновение «застойных зон», 5 т е зон, не очищаемых пальцами барабана, к тому же это приведен к излишней металлоемкости отражателя и всей конструкции Если же высота отражателя меньше 10 Чп-' т 0 будет возникать перехлест включениями между смежными элементами, что приведет к заклиниванию пальцев барабана. Можно пренебречь зазором между барабаном и поверхностью решетки, так как на практике он имеет величину не более 1,5 см ^ (т е существенное влияние на величину Ит не оказывает) Устройство также содержит отводящий лоток 15, выполненный в виде наклонной граблины и транспортера 16 для отвода вклю2о чений Решетка 1 установлена на стенке коллектора 17 сборника жидкой фракции. Устройство работает следующим образом. Поток навозной массы, содержащий жидкую фракцию и крупные включения, по на25 возоподающему трубопроводу 3 попадает на решетку 1, жидкая фракция навоза проходит через решетку и очищается Очищенная фрак ция навоза собирается в коллекторе 17. Крупные включения задерживаются на элементах решетки в месте установки отра30 жателя 10. Узлекаемые потоком навоза длинномерные включения обволакивают элементы 11 отражателя 10, свисая свободными концами по обе его стороны. Под воздействием струй навоза, образующихся при прохождении потока навоза через решетку 1, 35 концы включений колеблются поперек отражателей с небольшим размахом. При вращении барабана 6, выполненного с отверстиями 7, вследствие эксцентричного размещения внутри него оси 9 с закрепленными на ней 4Q пальцами 8 относительно оси его вращения в нижней части барабана, непосредственно перед прозорами между элементами 11 отражателя 10, пальцы 8 выдвигаются, проходя свободными концами через упомянутые отверстия 7 в барабане, заходят в прозо45 ры между элементами 11 отражателя 10 и захватывают отдельные включения или их совокупности, размещенные по обе стороны этих элементов, без перехлеста между смежными их прозорами. Перехлеста не происходит, так как элементы отражателя, выпол50 ненные клиновидными, имеют высоту (150— 200 мм), наиболее часто встречающейся максимальной длины включений При дальнейшем вращении барабана пальцы 8 утопают в верхней части барабана 6, а включения с_ под воздействием силы инерции по криволи'^ нейной поверхности решетки 1 попадают в наклонный лоток 15, выполненный в виде граблины, и далее в транспортер 16 для отвода включений. Таким образом, наличие 1623577 отражателя исключает возможность заклинивания пальцев барабана в прорезях решетки, а также повышается надежность устройства, производительность труда увеличивается в 1,5—3 раза Формула изобретения 1 Устройство для отделения крупных включений навоза, содержащее криволинейную решетку с прорезями, установленную на выходе подводящего трубопровода, закрепленную своими отогнутыми участками под трубопроводом и обращенную своей выпуклой поверхностью в сторону последнего, размещенное внутри решетки приспособление для ее очистки, выполненное в виде установленного на горизонтальном приводном валу барабана с отверстиями и с пальца / в д Фиг.1 ми, расположенными в отверстиях бараба на с возможностью взаимодействия с прорезями решетки, и транспортер для удаления включений, отличающееся тем, что, с целью повышения эффективности отделения крупных включений, устройство снабжено отражателем, который выполнен в виде набора клиновидных элементов, каждый из которых своим основанием закреплен на одном из отогнутых, участков решетки и обращен упомянутым основанием в сторону трубопровода, при этом пальцы закреплены на оси, установленной эксцентрично относительно вала барабана 2 Устройство по п 1, отличающееся тем, что пальцы барабана выполнены криволинейными и обращены своей выпуклой поверхностью в направлении вращения барабана 1623577 г 13 ю Фиг З Воко8ая поверхности am ража теля 11 Составитель Н Лазарева Редактор К Крупиина Техред А Кравчук Корректоры Король Заказ 149 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж —35, Раушская наб., д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина. 101
