Фреза з горизонтальною віссю обертання, регульованими гнучкими ріжучими елементами і лопатками

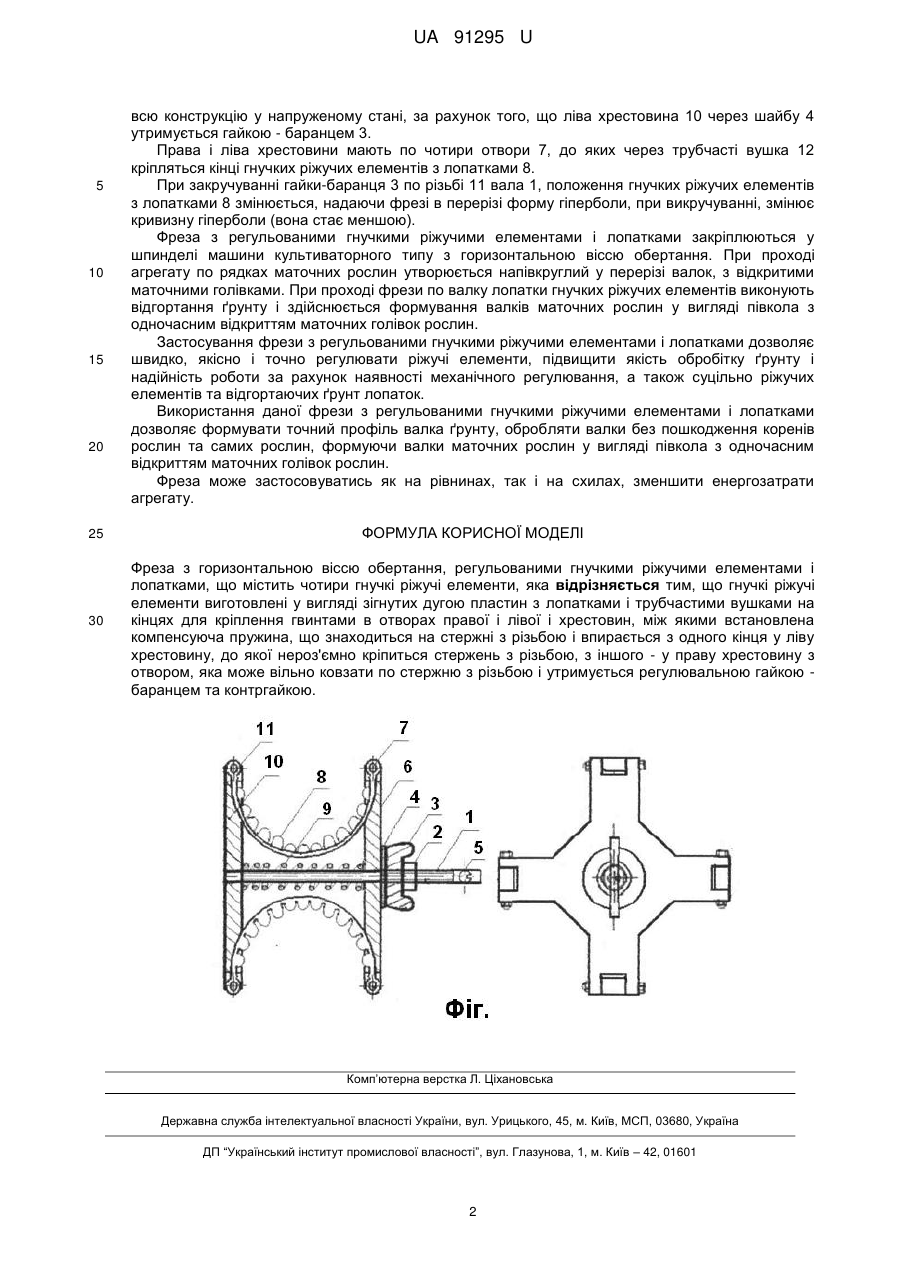

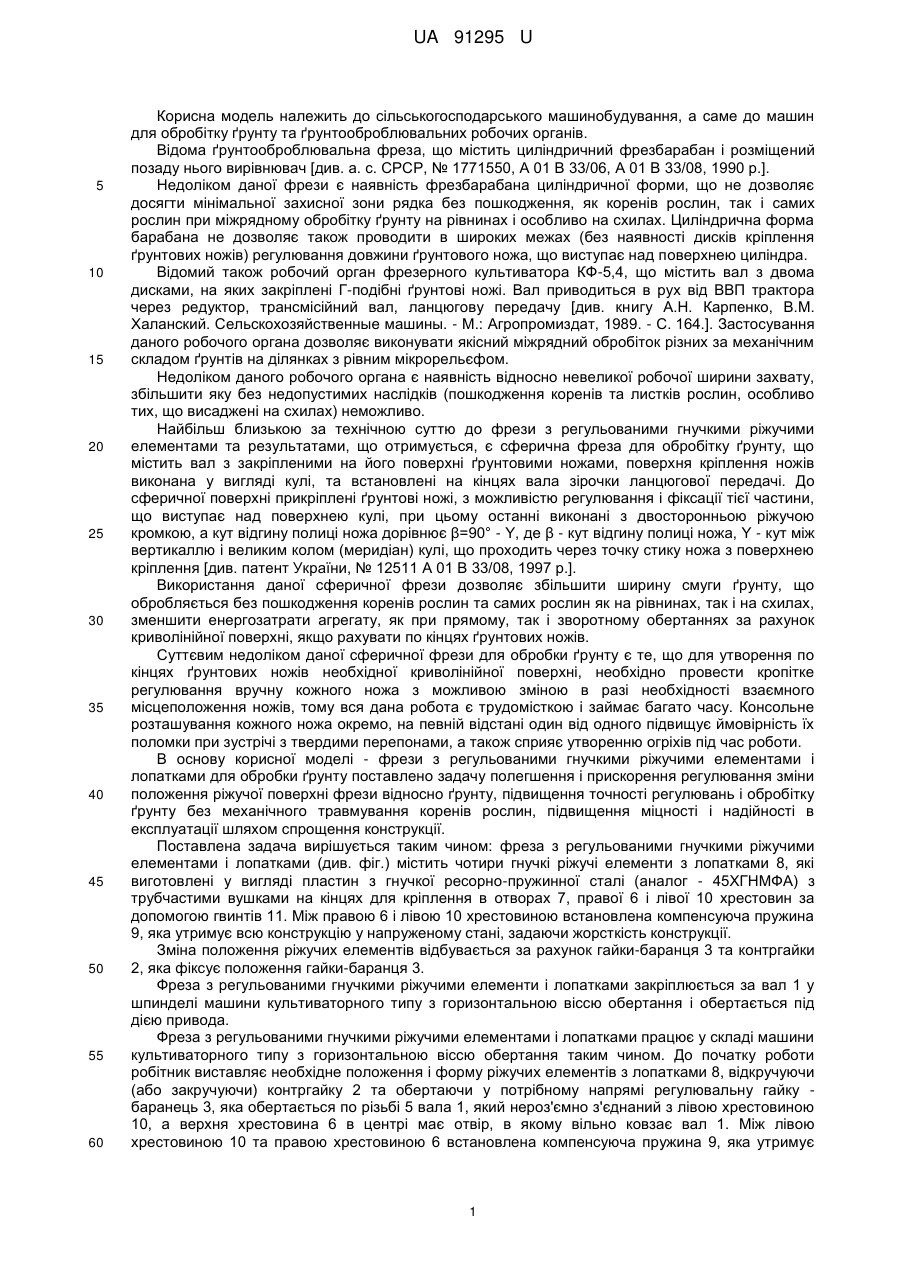

Реферат: Фреза з горизонтальною віссю обертання, регульованими гнучкими ріжучими елементами і лопатками містить чотири гнучкі ріжучі елементи. Гнучкі ріжучі елементи виготовлені у вигляді зігнутих дугою пластин з лопатками і трубчастими вушками на кінцях для кріплення гвинтами в отворах правої і лівої і хрестовин, між якими встановлена компенсуюча пружина, що знаходиться на стержні з різьбою і впирається з одного кінця у ліву хрестовину, до якої нероз'ємно кріпиться стержень з різьбою, з іншого - у праву хрестовину з отвором, яка може вільно ковзати по стержню з різьбою і утримується регулювальною гайкою - баранцем та контргайкою. UA 91295 U (54) ФРЕЗА З ГОРИЗОНТАЛЬНОЮ ВІССЮ ОБЕРТАННЯ, РЕГУЛЬОВАНИМИ ГНУЧКИМИ РІЖУЧИМИ ЕЛЕМЕНТАМИ І ЛОПАТКАМИ UA 91295 U UA 91295 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для обробітку ґрунту та ґрунтооброблювальних робочих органів. Відома ґрунтооброблювальна фреза, що містить циліндричний фрезбарабан і розміщений позаду нього вирівнювач [див. а. с. СРСР, № 1771550, А 01 В 33/06, А 01 В 33/08, 1990 р.]. Недоліком даної фрези є наявність фрезбарабана циліндричної форми, що не дозволяє досягти мінімальної захисної зони рядка без пошкодження, як коренів рослин, так і самих рослин при міжрядному обробітку ґрунту на рівнинах і особливо на схилах. Циліндрична форма барабана не дозволяє також проводити в широких межах (без наявності дисків кріплення ґрунтових ножів) регулювання довжини ґрунтового ножа, що виступає над поверхнею циліндра. Відомий також робочий орган фрезерного культиватора КФ-5,4, що містить вал з двома дисками, на яких закріплені Г-подібні ґрунтові ножі. Вал приводиться в рух від ВВП трактора через редуктор, трансмісійний вал, ланцюгову передачу [див. книгу А.Н. Карпенко, В.М. Халанский. Сельскохозяйственные машины. - М.: Агропромиздат, 1989. - С. 164.]. Застосування даного робочого органа дозволяє виконувати якісний міжрядний обробіток різних за механічним складом ґрунтів на ділянках з рівним мікрорельєфом. Недоліком даного робочого органа є наявність відносно невеликої робочої ширини захвату, збільшити яку без недопустимих наслідків (пошкодження коренів та листків рослин, особливо тих, що висаджені на схилах) неможливо. Найбільш близькою за технічною суттю до фрези з регульованими гнучкими ріжучими елементами та результатами, що отримується, є сферична фреза для обробітку ґрунту, що містить вал з закріпленими на його поверхні ґрунтовими ножами, поверхня кріплення ножів виконана у вигляді кулі, та встановлені на кінцях вала зірочки ланцюгової передачі. До сферичної поверхні прикріплені ґрунтові ножі, з можливістю регулювання і фіксації тієї частини, що виступає над поверхнею кулі, при цьому останні виконані з двосторонньою ріжучою кромкою, а кут відгину полиці ножа дорівнює β=90° - Y, де β - кут відгину полиці ножа, Y - кут між вертикаллю і великим колом (меридіан) кулі, що проходить через точку стику ножа з поверхнею кріплення [див. патент України, № 12511 А 01 В 33/08, 1997 р.]. Використання даної сферичної фрези дозволяє збільшити ширину смуги ґрунту, що обробляється без пошкодження коренів рослин та самих рослин як на рівнинах, так і на схилах, зменшити енергозатрати агрегату, як при прямому, так і зворотному обертаннях за рахунок криволінійної поверхні, якщо рахувати по кінцях ґрунтових ножів. Суттєвим недоліком даної сферичної фрези для обробки ґрунту є те, що для утворення по кінцях ґрунтових ножів необхідної криволінійної поверхні, необхідно провести кропітке регулювання вручну кожного ножа з можливою зміною в разі необхідності взаємного місцеположення ножів, тому вся дана робота є трудомісткою і займає багато часу. Консольне розташування кожного ножа окремо, на певній відстані один від одного підвищує ймовірність їх поломки при зустрічі з твердими перепонами, а також сприяє утворенню огріхів під час роботи. В основу корисної моделі - фрези з регульованими гнучкими ріжучими елементами і лопатками для обробки ґрунту поставлено задачу полегшення і прискорення регулювання зміни положення ріжучої поверхні фрези відносно ґрунту, підвищення точності регулювань і обробітку ґрунту без механічного травмування коренів рослин, підвищення міцності і надійності в експлуатації шляхом спрощення конструкції. Поставлена задача вирішується таким чином: фреза з регульованими гнучкими ріжучими елементами і лопатками (див. фіг.) містить чотири гнучкі ріжучі елементи з лопатками 8, які виготовлені у вигляді пластин згнучкої ресорно-пружинної сталі (аналог - 45ХГНМФА) з трубчастими вушками на кінцях для кріплення в отворах 7, правої 6 і лівої 10 хрестовин за допомогою гвинтів 11. Між правою 6 і лівою 10 хрестовиною встановлена компенсуюча пружина 9, яка утримує всю конструкцію у напруженому стані, задаючи жорсткість конструкції. Зміна положення ріжучих елементів відбувається за рахунок гайки-баранця 3 та контргайки 2, яка фіксує положення гайки-баранця 3. Фреза з регульованими гнучкими ріжучими елементи і лопатками закріплюється за вал 1 у шпинделі машини культиваторного типу з горизонтальною віссю обертання і обертається під дією привода. Фреза з регульованими гнучкими ріжучими елементами і лопатками працює у складі машини культиваторного типу з горизонтальною віссю обертання таким чином. До початку роботи робітник виставляє необхідне положення і форму ріжучих елементів з лопатками 8, відкручуючи (або закручуючи) контргайку 2 та обертаючи у потрібному напрямі регулювальну гайку баранець 3, яка обертається по різьбі 5 вала 1, який нероз'ємно з'єднаний з лівою хрестовиною 10, а верхня хрестовина 6 в центрі має отвір, в якому вільно ковзає вал 1. Між лівою хрестовиною 10 та правою хрестовиною 6 встановлена компенсуюча пружина 9, яка утримує 1 UA 91295 U 5 10 15 20 25 30 всю конструкцію у напруженому стані, за рахунок того, що ліва хрестовина 10 через шайбу 4 утримується гайкою - баранцем 3. Права і ліва хрестовини мають по чотири отвори 7, до яких через трубчасті вушка 12 кріпляться кінці гнучких ріжучих елементів з лопатками 8. При закручуванні гайки-баранця 3 по різьбі 11 вала 1, положення гнучких ріжучих елементів з лопатками 8 змінюється, надаючи фрезі в перерізі форму гіперболи, при викручуванні, змінює кривизну гіперболи (вона стає меншою). Фреза з регульованими гнучкими ріжучими елементами і лопатками закріплюються у шпинделі машини культиваторного типу з горизонтальною віссю обертання. При проході агрегату по рядках маточних рослин утворюється напівкруглий у перерізі валок, з відкритими маточними голівками. При проході фрези по валку лопатки гнучких ріжучих елементів виконують відгортання ґрунту і здійснюється формування валків маточних рослин у вигляді півкола з одночасним відкриттям маточних голівок рослин. Застосування фрези з регульованими гнучкими ріжучими елементами і лопатками дозволяє швидко, якісно і точно регулювати ріжучі елементи, підвищити якість обробітку ґрунту і надійність роботи за рахунок наявності механічного регулювання, а також суцільно ріжучих елементів та відгортаючих ґрунт лопаток. Використання даної фрези з регульованими гнучкими ріжучими елементами і лопатками дозволяє формувати точний профіль валка ґрунту, обробляти валки без пошкодження коренів рослин та самих рослин, формуючи валки маточних рослин у вигляді півкола з одночасним відкриттям маточних голівок рослин. Фреза може застосовуватись як на рівнинах, так і на схилах, зменшити енергозатрати агрегату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фреза з горизонтальною віссю обертання, регульованими гнучкими ріжучими елементами і лопатками, що містить чотири гнучкі ріжучі елементи, яка відрізняється тим, що гнучкі ріжучі елементи виготовлені у вигляді зігнутих дугою пластин з лопатками і трубчастими вушками на кінцях для кріплення гвинтами в отворах правої і лівої і хрестовин, між якими встановлена компенсуюча пружина, що знаходиться на стержні з різьбою і впирається з одного кінця у ліву хрестовину, до якої нероз'ємно кріпиться стержень з різьбою, з іншого - у праву хрестовину з отвором, яка може вільно ковзати по стержню з різьбою і утримується регулювальною гайкою баранцем та контргайкою. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
