Номер патенту: 45609

Опубліковано: 10.11.2009

Завантажити PDF файл.

Формула / Реферат

Протектор пневматичної шини, що містить центральні і бокові ряди виступів, розділені канавками, який відрізняється тим, що канавки виконані у вигляді зигзагів з ступінчастими краями, бокові ряди розділені на елементи у формі монолітних блоків поперечними канавками, що розширюються в напрямі плечової зони і оснащені прорізями і канавками, елементи центральних рядів мають форму неправильних багатогранників з ламаними краями, розташовані парами у шаховому порядку і оснащені додатковими виступами і зигзагоподібними поперечними прорізями.

Текст

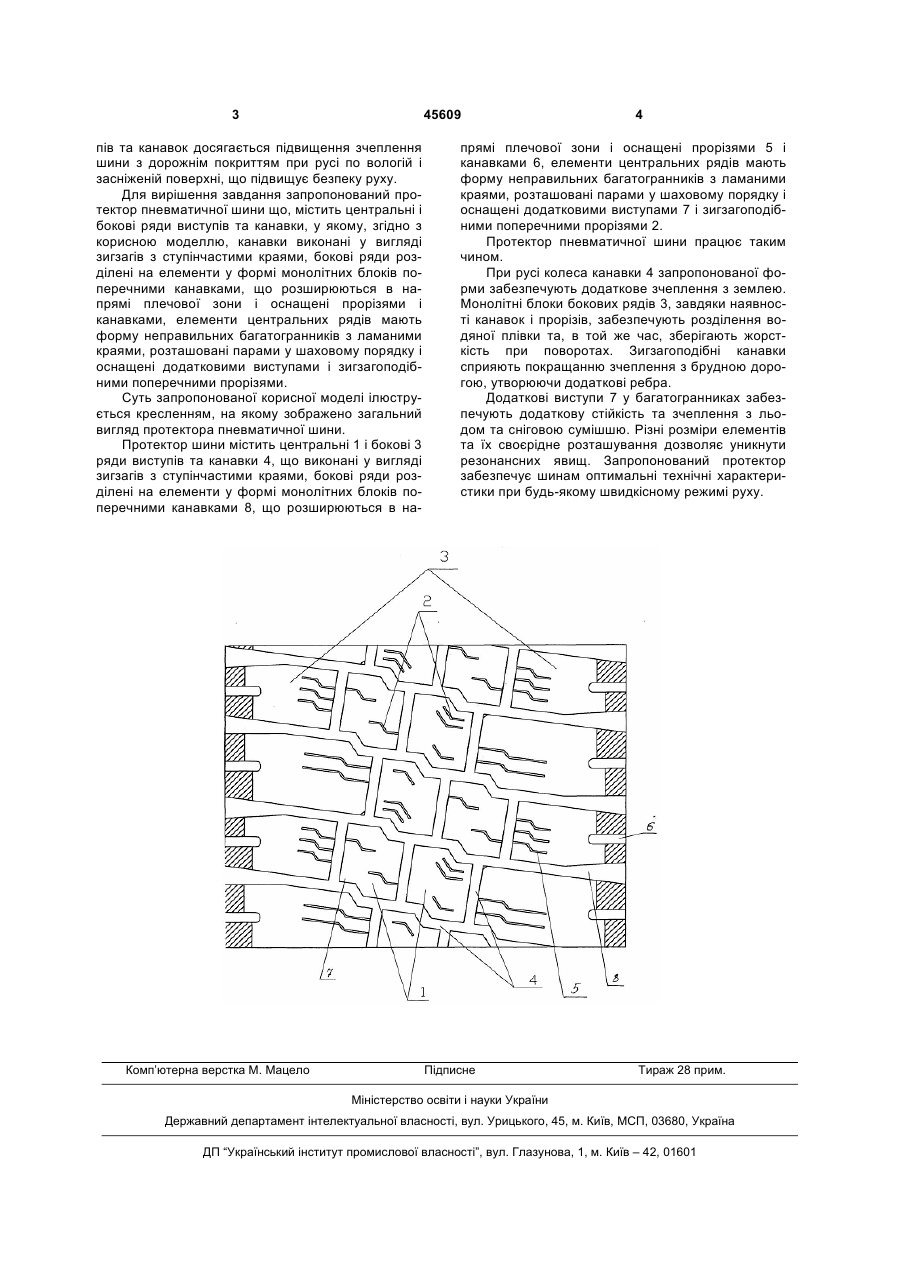

Протектор пневматичної шини, що містить центральні і бокові ряди виступів, розділені канавками, який відрізняється тим, що канавки викона 3 45609 пів та канавок досягається підвищення зчеплення шини з дорожнім покриттям при русі по вологій і засніженій поверхні, що підвищує безпеку руху. Для вирішення завдання запропонований протектор пневматичної шини що, містить центральні і бокові ряди виступів та канавки, у якому, згідно з корисною моделлю, канавки виконані у вигляді зигзагів з ступінчастими краями, бокові ряди розділені на елементи у формі монолітних блоків поперечними канавками, що розширюються в напрямі плечової зони і оснащені прорізями і канавками, елементи центральних рядів мають форму неправильних багатогранників з ламаними краями, розташовані парами у шаховому порядку і оснащені додатковими виступами і зигзагоподібними поперечними прорізями. Суть запропонованої корисної моделі ілюструється кресленням, на якому зображено загальний вигляд протектора пневматичної шини. Протектор шини містить центральні 1 і бокові 3 ряди виступів та канавки 4, що виконані у вигляді зигзагів з ступінчастими краями, бокові ряди розділені на елементи у формі монолітних блоків поперечними канавками 8, що розширюються в на Комп’ютерна верстка М. Мацело 4 прямі плечової зони і оснащені прорізями 5 і канавками 6, елементи центральних рядів мають форму неправильних багатогранників з ламаними краями, розташовані парами у шаховому порядку і оснащені додатковими виступами 7 і зигзагоподібними поперечними прорізями 2. Протектор пневматичної шини працює таким чином. При русі колеса канавки 4 запропонованої форми забезпечують додаткове зчеплення з землею. Монолітні блоки бокових рядів 3, завдяки наявності канавок і прорізів, забезпечують розділення водяної плівки та, в той же час, зберігають жорсткість при поворотах. Зигзагоподібні канавки сприяють покращанню зчеплення з брудною дорогою, утворюючи додаткові ребра. Додаткові виступи 7 у багатогранниках забезпечують додаткову стійкість та зчеплення з льодом та сніговою сумішшю. Різні розміри елементів та їх своєрідне розташування дозволяє уникнути резонансних явищ. Запропонований протектор забезпечує шинам оптимальні технічні характеристики при будь-якому швидкісному режимі руху. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pneumatic tire tread

Автори англійською

Kopystko Oleh Mykolaiovych

Назва патенту російською

Протектор пневматической шины

Автори російською

Копыстко Олег Николаевич

МПК / Мітки

Автор: Пархоменко Олександр Володимирович

МПК: B60C 11/04

Мітки: протектор, шини, пневматичної

Формула / Реферат:

Протектор пневматичної шини, що містить центральну зону з кільцевою прямолінійною канавкою та дві плечові зони, ряди бокових та щілиноподібних канавок, розташованих по обидві сторони від кільцевої прямолінійної канавки, виступи, які відокремлені один від одного вказаними канавками, який відрізняється тим, що ряди бокових канавок розміщені опозитно один до одного, щілиноподібні канавки перетинають кожну бокову канавку, кожен з виступів...
