Горизонтальний термогідравлічний розподільник

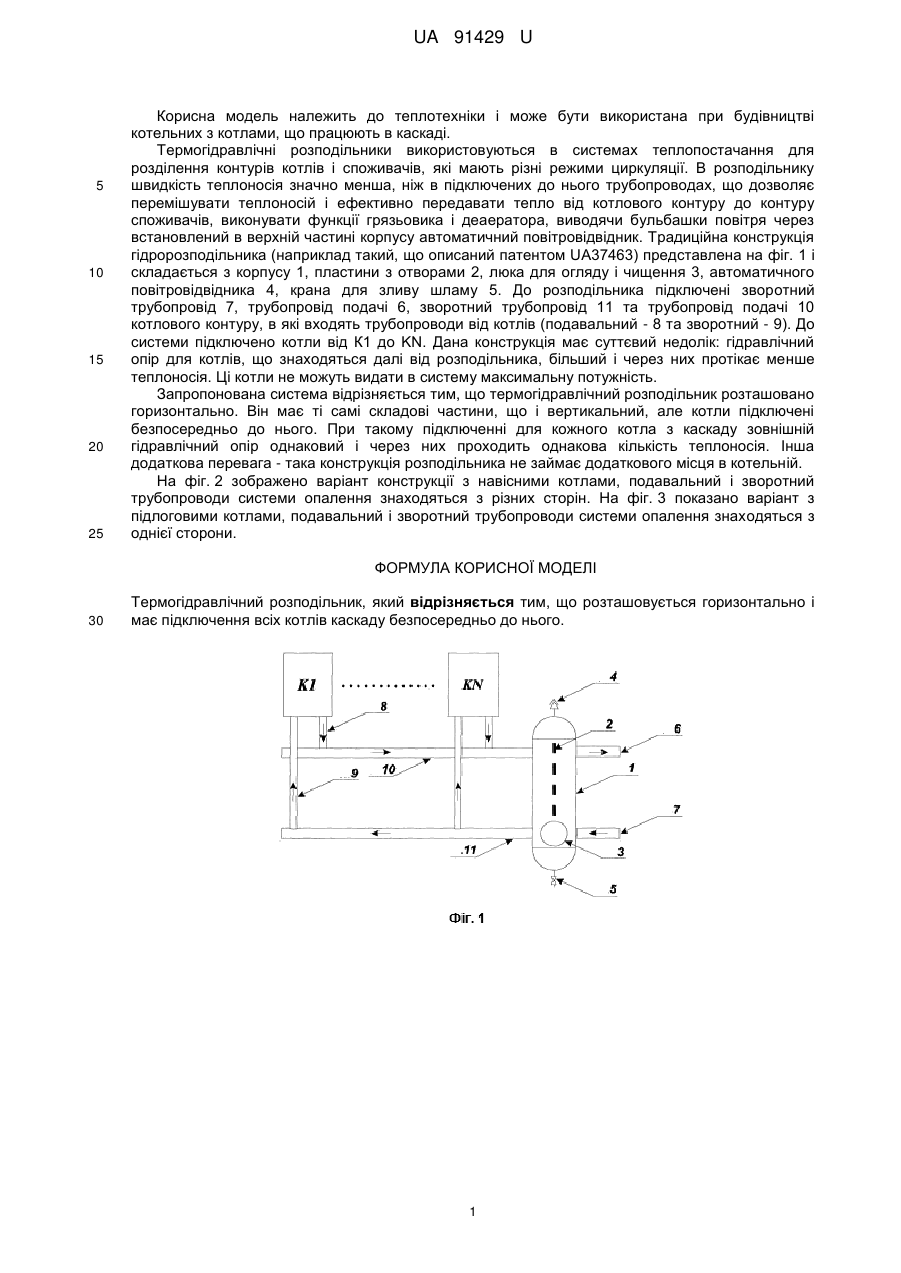

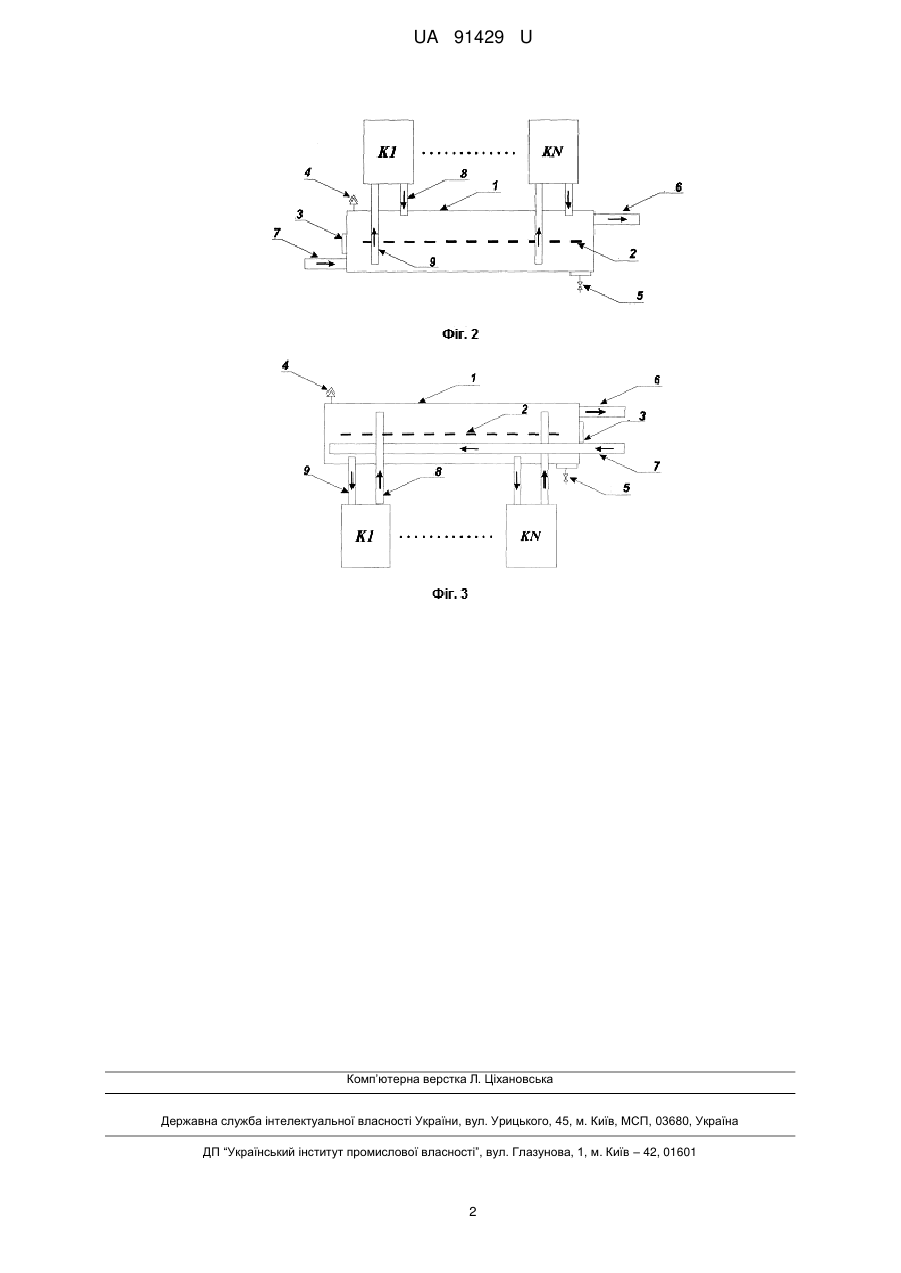

Реферат: UA 91429 U UA 91429 U 5 10 15 20 25 Корисна модель належить до теплотехніки і може бути використана при будівництві котельних з котлами, що працюють в каскаді. Термогідравлічні розподільники використовуються в системах теплопостачання для розділення контурів котлів і споживачів, які мають різні режими циркуляції. В розподільнику швидкість теплоносія значно менша, ніж в підключених до нього трубопроводах, що дозволяє перемішувати теплоносій і ефективно передавати тепло від котлового контуру до контуру споживачів, виконувати функції грязьовика і деаератора, виводячи бульбашки повітря через встановлений в верхній частині корпусу автоматичний повітровідвідник. Традиційна конструкція гідророзподільника (наприклад такий, що описаний патентом UA37463) представлена на фіг. 1 і складається з корпусу 1, пластини з отворами 2, люка для огляду і чищення 3, автоматичного повітровідвідника 4, крана для зливу шламу 5. До розподільника підключені зворотний трубопровід 7, трубопровід подачі 6, зворотний трубопровід 11 та трубопровід подачі 10 котлового контуру, в які входять трубопроводи від котлів (подавальний - 8 та зворотний - 9). До системи підключено котли від К1 до KN. Дана конструкція має суттєвий недолік: гідравлічний опір для котлів, що знаходяться далі від розподільника, більший і через них протікає менше теплоносія. Ці котли не можуть видати в систему максимальну потужність. Запропонована система відрізняється тим, що термогідравлічний розподільник розташовано горизонтально. Він має ті самі складові частини, що і вертикальний, але котли підключені безпосередньо до нього. При такому підключенні для кожного котла з каскаду зовнішній гідравлічний опір однаковий і через них проходить однакова кількість теплоносія. Інша додаткова перевага - така конструкція розподільника не займає додаткового місця в котельній. На фіг. 2 зображено варіант конструкції з навісними котлами, подавальний і зворотний трубопроводи системи опалення знаходяться з різних сторін. На фіг. 3 показано варіант з підлоговими котлами, подавальний і зворотний трубопроводи системи опалення знаходяться з однієї сторони. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Термогідравлічний розподільник, який відрізняється тим, що розташовується горизонтально і має підключення всіх котлів каскаду безпосередньо до нього. 1 UA 91429 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
