Рециркуляційна сушарка

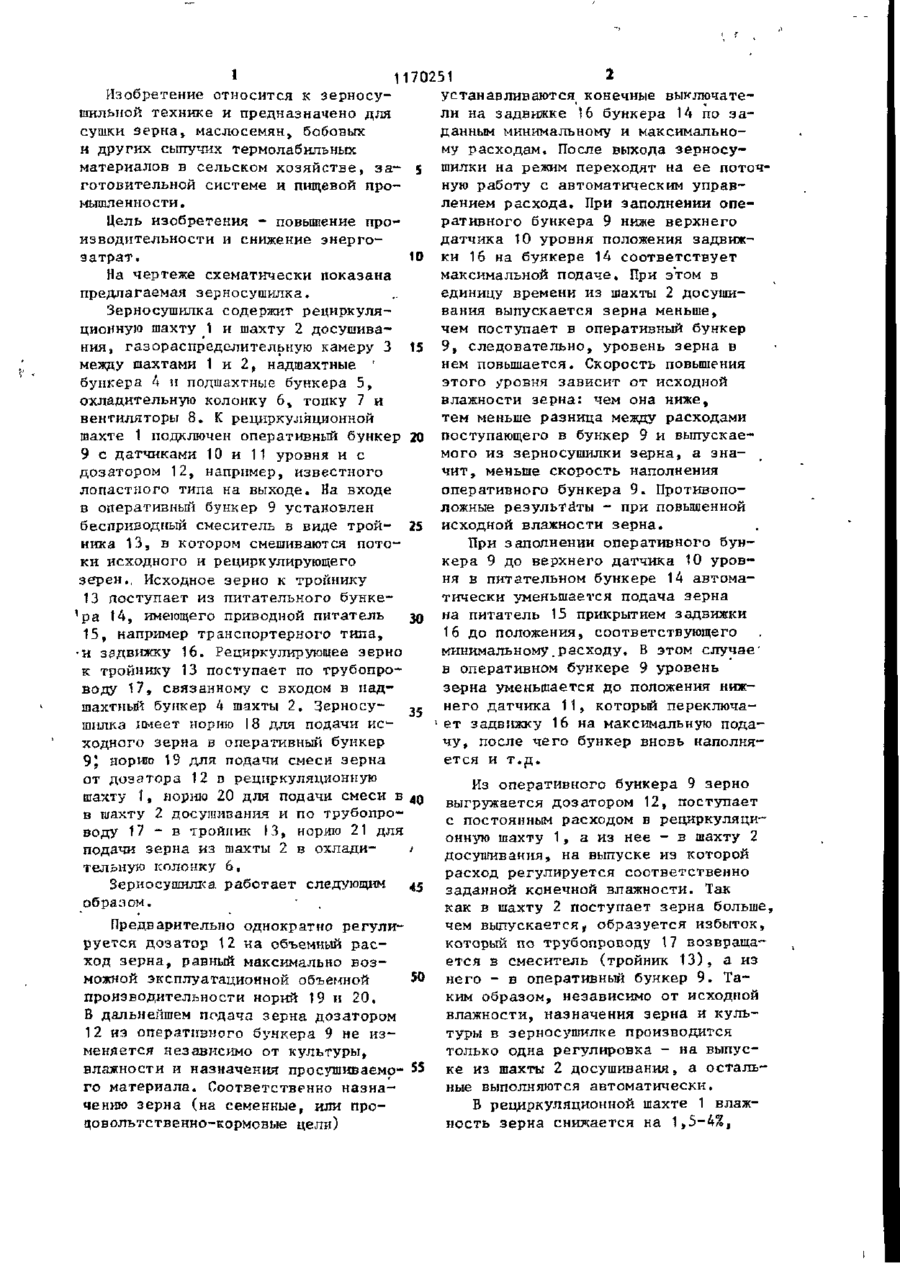

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН аи» F 26 В 17/12 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ К АВТОРСКОМУ (21) 3748194/24-06 (22) 12,06.84 (46) 3 0 , 0 7 . 8 5 . Бюл. W 28 (72) В.И.Алейников (71) Одесский технологический институт пищевой промышленности им. М.В.Ломоносова (53) 66.047.755.441 (088.8) (56) Авторское свидетельство СССР N 637603, кл. F 26 В 17/12, 1974. * Авторское свидетельство СССР № 711323, кл. F 26 В 17/10, 1978. Авторское свидетельство СССР № 787832, кл. F 26 В 17/12, 1978. (54)(57) РЕЦИРКУЛЯЦИОННАЯ ЗЕРНОСУШИЛКА, содержащая параллельно распо ложенные рециркуляционную шахту и шахту досушивания с газораспределительной камерой между ними, питательный надшахтный и подшахтный бункер и охладительную колонку, о т л и ч а ю щ, а я с я тем, что, с целью повышения производительности и снижения энергозатрат, зерносушилка дополнительно содержит оперативный бункер с датчиком уровня з е р на, снабженный на входе смесителей в виде тройника, связанного с питательным бункером и с входом в надшахтный бункер шахты досушивания, а на выходе — дозатором, подключенным к надшахтному бункеру рециркуляционной шахты. 1 1170251 Изобретение относится к зерносуустанавливаются конечные выключатешильной технике и предназначено для ли на задвижке 16 бункера 14 по засушки зерна, маслосемян, бобовых данным минимальному и максимальнои других сыпучих термолабильных му расходам. После выхода зерносуматериалов в сельском хозяйстве, за- 5 шилки на режим переходят на ее поточготовительной системе и пищевой проную работу с автоматическим управмышленно сти. лением расхода. При заполнении опеЦель изобретения - повышение проративного бункера 9 ниже верхнего изводительности и снижение энергодатчика 10 уровня положения задвижзатрат. 10 ки 16 на бункере 14 соответствует На чертеже схематически показана максимальной подаче. При этом в предлагаемая зерносушилка. единицу времени из шахты 2 досушиЗерносушилка содержит рециркулявания выпускается зерна меньше, ционную шахту 1 и шахту 2 досушивачем поступает в оперативный бункер ния, газораспределительную камеру 3 15 9, следовательно, уровень зерна в между шахтами 1 и 2, надшахтные ' нем повышается. Скорость повышения бункера 4 п подшахтные бункера 5, этого уровня зависит от исходной охладительную колонку 6, топку 7 и влажности зерна: чем она ниже, вентиляторы 8. К рециркуляционной тем меньше разница между расходами шахте 1 подключен оперативный бункер 20 поступающего в бункер 9 и выпускае9 с датчиками 10 и 11 уровня и с мого из зерносушилки зерна, а знадозатором 12, например, известного чит, меньше скорость наполнения лопастного типа на выходе. На входе оперативного бункера 9. Противопов оперативный бункер 9 установлен ложные результаты - при повышенной бесприводный смеситель в виде трой- 25 исходной влажности зерна. ника 13, в котором смешиваются потоПри заполнении оперативного бунки исходного и рециркулирующего кера 9 до верхнего датчика 10 уровзерен., Исходное зерно к тройнику ня в питательном бункере 14 автома13 поступает из питательного бункетически уменьшается подача зерна 'ра 14, имеющего приводной питатель зо на питатель 15 прикрытием задвижки 15, например транспортерного типа, 16 до положения, соответствующего •и задвижку 16. Рециркулирукмцее зерно минимальному.расходу. В этом случае' к тройнику 13 поступает по трубопров оперативном бункере 9 уровень воду 17, связанному с входом в надзерна уменьшается до положения нижшахтный бункер 4 шахты 2. Зерносу- 3 5 него датчика 11, который переключашилка имеет норию 18 для подачи исет задвижку 16 на максимальную подаходного зерна в оперативный бункер чу, после чего бункер вновь наполня9J норию 19 для подачи смеси зерна ется и т.д. от дозатора 12 в рециркуляционную Из оперативного бункера 9 зерно шахту 1, норию 20 для подачи смеси в4 Q выгружается дозатором 12, поступает в шахту 2 досушивания и по трубопрос постоянным расходом в рециркуляциводу 17 - в тройник 13, норию 21 для онную шахту 1, а из нее - в шахту 2 подачи зерна из шахты 2 в охлади/ досушивания, на выпуске из которой тельную колонку 6. расход регулируется соответственно Зерносушилка работает следующим 45 заданной конечной влажности. Так образом. как в шахту 2 поступает зерна больше, чем выпускается, образуется избыток, Предварительно однократно регуликоторый по трубопроводу 17 возвращаруется дозатор 12 на объемный расется в смеситель (тройник 13), а из ход зерна, равный максимально возможной эксплуатационной объемной 50 него - в оперативный бункер 9. Таким образом, независимо от исходной производительности норий 19 и 20. влажности, назначения зерна и кульВ дальнейшем подача зерна дозатором туры в зерносушилке производится 12 из оперативного бункера 9 не изтолько одна регулировка - на выпусменяется независимо от культуры, ке из шахты 2 досушивания, а остальвлажности и назначения просушиваемо- 55 ные выполняются автоматически. го материала. Соответственно назнаВ рециркуляционной шахте 1 влажчению зерна (на семенные, или проность зерна снижается на 1,5-4%, цовольтственно-кормовые цели) но вследствие многократной рециркуляции в ней зерна на входе в шахту 2 досушивания влажность зерна отличается от кондиционной на 2-5% (при семенном зерне - на 2-3%, при про J70251 4 довольтственно-кормовом - на 3-5%). Досушенное до заданной влажности зерно поступает на охлаждение в охладительную колонку 6, после чего 5 направляется на хранение. 19 18 Редактор С.Тимохина Составитель Ю.Мартинчик Техред С.Йовжий Корректор О.Тигор Заказ 4693/36 Тираж 652 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г . Ужгород, ул. Проектная, 4 П
