Пристрій для прокладення проводів між рамою та стулкою

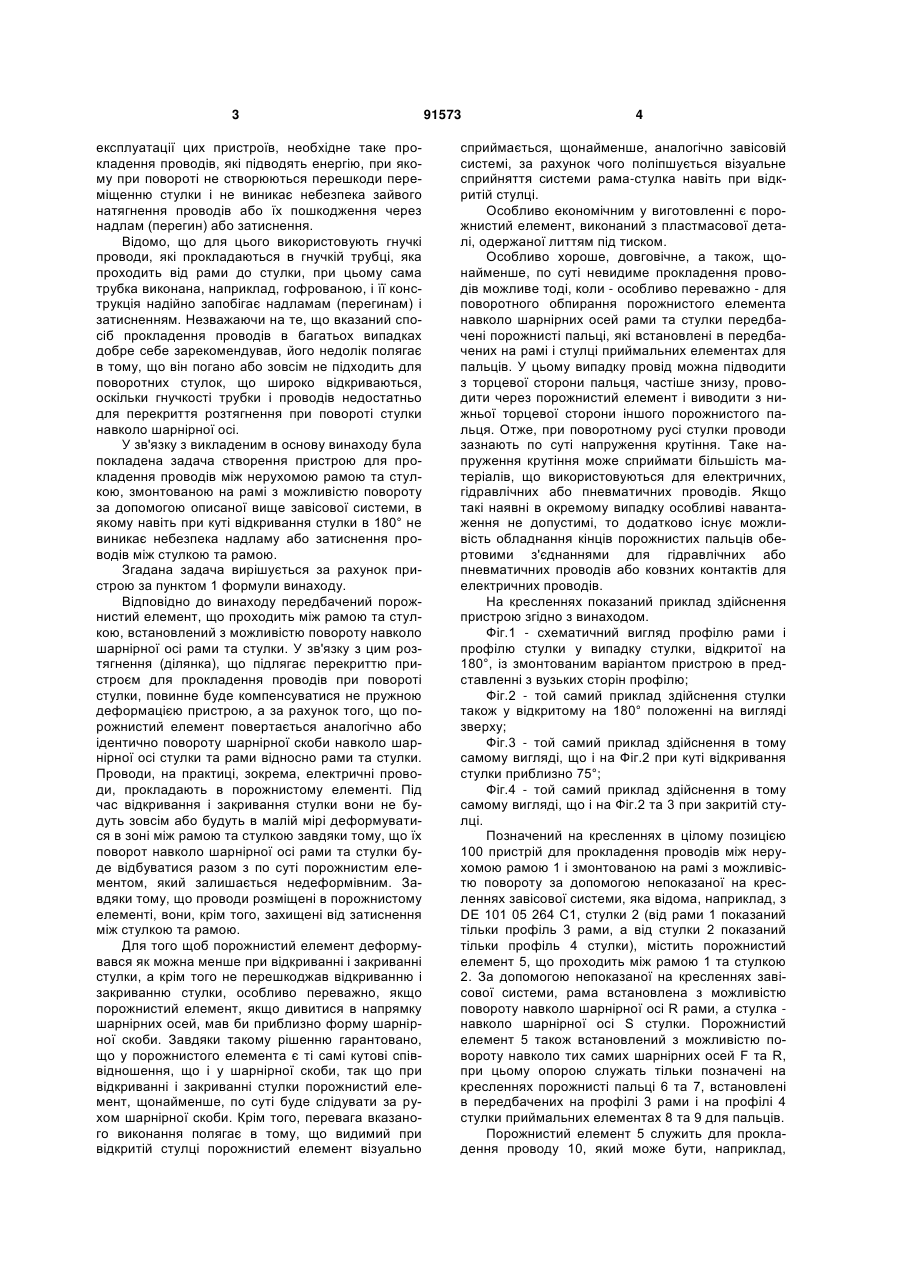

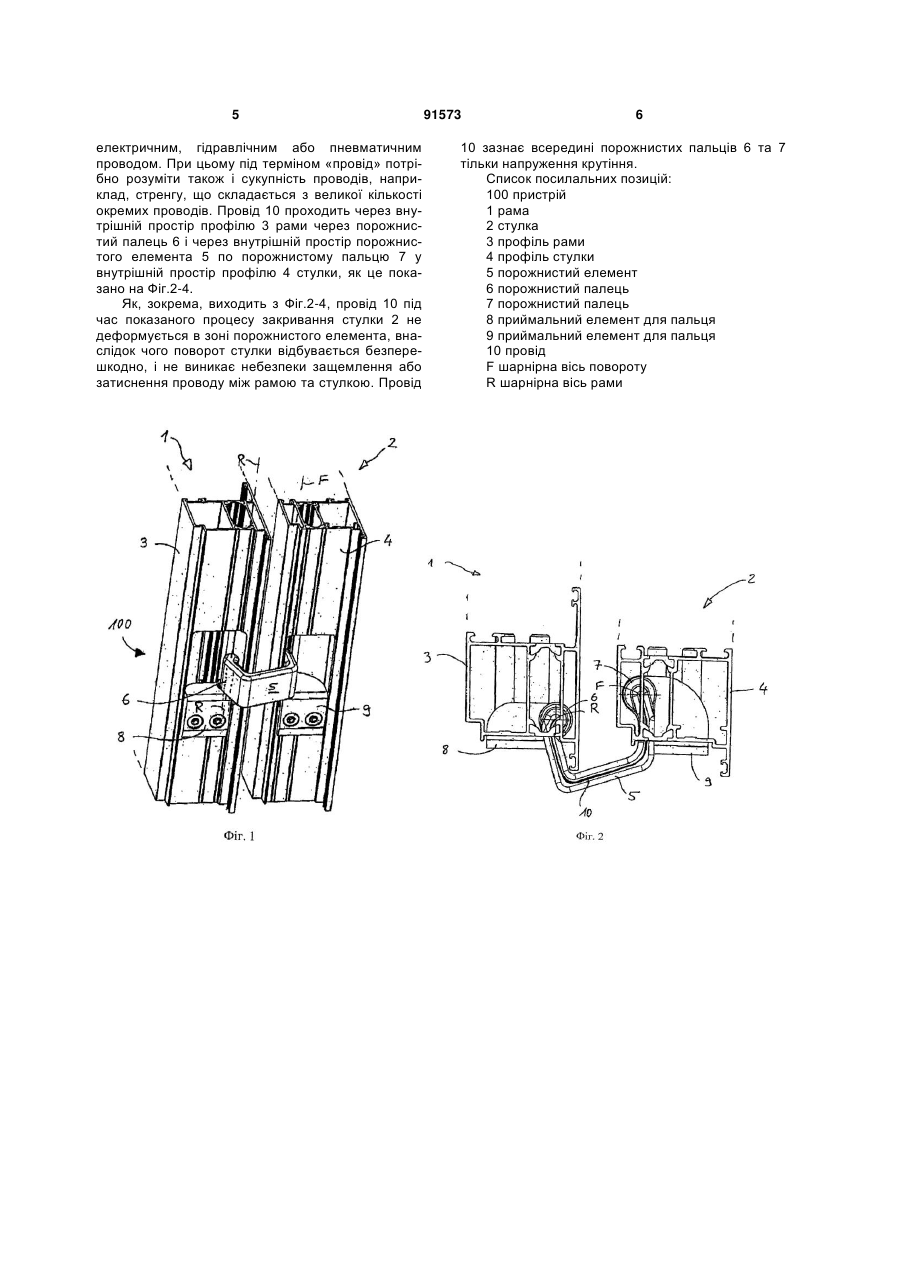

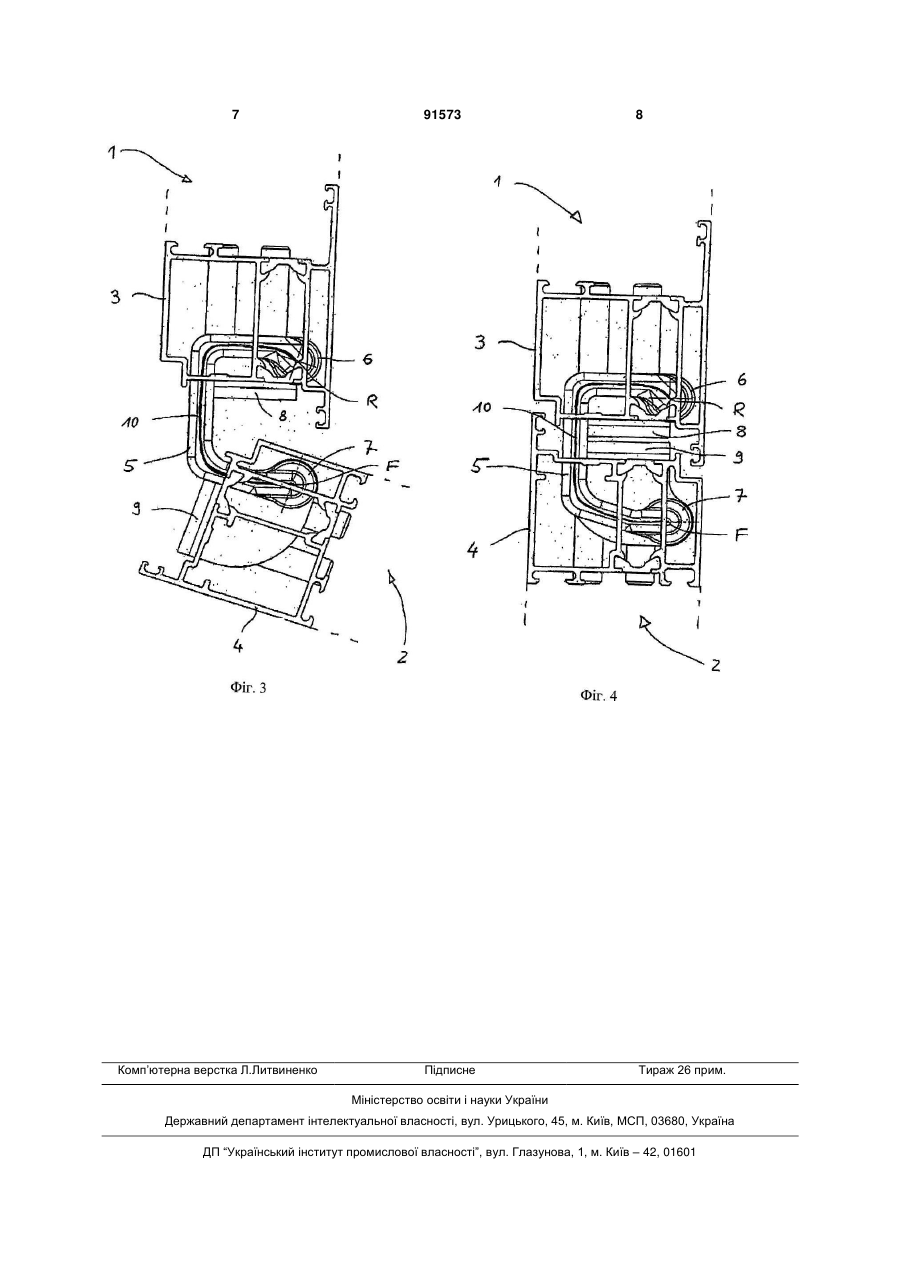

1. Пристрій для прокладення проводів між нерухомою рамою (1) та стулкою (2), змонтованою на рамі (1) з можливістю повороту за допомогою завісової системи, причому завісова система містить шарнірну скобу, встановлену з можливістю повороту навколо розташованої всередині рами шарнірної осі (R) рами і навколо розташованої всередині стулки (2), паралельної шарнірній осі (R) C2 2 (19) 1 3 експлуатації цих пристроїв, необхідне таке прокладення проводів, які підводять енергію, при якому при повороті не створюються перешкоди переміщенню стулки і не виникає небезпека зайвого натягнення проводів або їх пошкодження через надлам (перегин) або затиснення. Відомо, що для цього використовують гнучкі проводи, які прокладаються в гнучкій трубці, яка проходить від рами до стулки, при цьому сама трубка виконана, наприклад, гофрованою, і її конструкція надійно запобігає надламам (перегинам) і затисненням. Незважаючи на те, що вказаний спосіб прокладення проводів в багатьох випадках добре себе зарекомендував, його недолік полягає в тому, що він погано або зовсім не підходить для поворотних стулок, що широко відкриваються, оскільки гнучкості трубки і проводів недостатньо для перекриття розтягнення при повороті стулки навколо шарнірної осі. У зв'язку з викладеним в основу винаходу була покладена задача створення пристрою для прокладення проводів між нерухомою рамою та стулкою, змонтованою на рамі з можливістю повороту за допомогою описаної вище завісової системи, в якому навіть при куті відкривання стулки в 180° не виникає небезпека надламу або затиснення проводів між стулкою та рамою. Згадана задача вирішується за рахунок пристрою за пунктом 1 формули винаходу. Відповідно до винаходу передбачений порожнистий елемент, що проходить між рамою та стулкою, встановлений з можливістю повороту навколо шарнірної осі рами та стулки. У зв'язку з цим розтягнення (ділянка), що підлягає перекриттю пристроєм для прокладення проводів при повороті стулки, повинне буде компенсуватися не пружною деформацією пристрою, а за рахунок того, що порожнистий елемент повертається аналогічно або ідентично повороту шарнірної скоби навколо шарнірної осі стулки та рами відносно рами та стулки. Проводи, на практиці, зокрема, електричні проводи, прокладають в порожнистому елементі. Під час відкривання і закривання стулки вони не будуть зовсім або будуть в малій мірі деформуватися в зоні між рамою та стулкою завдяки тому, що їх поворот навколо шарнірної осі рами та стулки буде відбуватися разом з по суті порожнистим елементом, який залишається недеформівним. Завдяки тому, що проводи розміщені в порожнистому елементі, вони, крім того, захищені від затиснення між стулкою та рамою. Для того щоб порожнистий елемент деформувався як можна менше при відкриванні і закриванні стулки, а крім того не перешкоджав відкриванню і закриванню стулки, особливо переважно, якщо порожнистий елемент, якщо дивитися в напрямку шарнірних осей, мав би приблизно форму шарнірної скоби. Завдяки такому рішенню гарантовано, що у порожнистого елемента є ті самі кутові співвідношення, що і у шарнірної скоби, так що при відкриванні і закриванні стулки порожнистий елемент, щонайменше, по суті буде слідувати за рухом шарнірної скоби. Крім того, перевага вказаного виконання полягає в тому, що видимий при відкритій стулці порожнистий елемент візуально 91573 4 сприймається, щонайменше, аналогічно завісовій системі, за рахунок чого поліпшується візуальне сприйняття системи рама-стулка навіть при відкритій стулці. Особливо економічним у виготовленні є порожнистий елемент, виконаний з пластмасової деталі, одержаної литтям під тиском. Особливо хороше, довговічне, а також, щонайменше, по суті невидиме прокладення проводів можливе тоді, коли - особливо переважно - для поворотного обпирання порожнистого елемента навколо шарнірних осей рами та стулки передбачені порожнисті пальці, які встановлені в передбачених на рамі і стулці приймальних елементах для пальців. У цьому випадку провід можна підводити з торцевої сторони пальця, частіше знизу, проводити через порожнистий елемент і виводити з нижньої торцевої сторони іншого порожнистого пальця. Отже, при поворотному русі стулки проводи зазнають по суті напруження крутіння. Таке напруження крутіння може сприймати більшість матеріалів, що використовуються для електричних, гідравлічних або пневматичних проводів. Якщо такі наявні в окремому випадку особливі навантаження не допустимі, то додатково існує можливість обладнання кінців порожнистих пальців обертовими з'єднаннями для гідравлічних або пневматичних проводів або ковзних контактів для електричних проводів. На кресленнях показаний приклад здійснення пристрою згідно з винаходом. Фіг.1 - схематичний вигляд профілю рами і профілю стулки у випадку стулки, відкритої на 180°, із змонтованим варіантом пристрою в представленні з вузьких сторін профілю; Фіг.2 - той самий приклад здійснення стулки також у відкритому на 180° положенні на вигляді зверху; Фіг.3 - той самий приклад здійснення в тому самому вигляді, що і на Фіг.2 при куті відкривання стулки приблизно 75°; Фіг.4 - той самий приклад здійснення в тому самому вигляді, що і на Фіг.2 та 3 при закритій стулці. Позначений на кресленнях в цілому позицією 100 пристрій для прокладення проводів між нерухомою рамою 1 і змонтованою на рамі з можливістю повороту за допомогою непоказаної на кресленнях завісової системи, яка відома, наприклад, з DE 101 05 264 С1, стулки 2 (від рами 1 показаний тільки профіль 3 рами, а від стулки 2 показаний тільки профіль 4 стулки), містить порожнистий елемент 5, що проходить між рамою 1 та стулкою 2. За допомогою непоказаної на кресленнях завісової системи, рама встановлена з можливістю повороту навколо шарнірної осі R рами, а стулка навколо шарнірної осі S стулки. Порожнистий елемент 5 також встановлений з можливістю повороту навколо тих самих шарнірних осей F та R, при цьому опорою служать тільки позначені на кресленнях порожнисті пальці 6 та 7, встановлені в передбачених на профілі 3 рами і на профілі 4 стулки приймальних елементах 8 та 9 для пальців. Порожнистий елемент 5 служить для прокладення проводу 10, який може бути, наприклад, 5 електричним, гідравлічним або пневматичним проводом. При цьому під терміном «провід» потрібно розуміти також і сукупність проводів, наприклад, стренгу, що складається з великої кількості окремих проводів. Провід 10 проходить через внутрішній простір профілю 3 рами через порожнистий палець 6 і через внутрішній простір порожнистого елемента 5 по порожнистому пальцю 7 у внутрішній простір профілю 4 стулки, як це показано на Фіг.2-4. Як, зокрема, виходить з Фіг.2-4, провід 10 під час показаного процесу закривання стулки 2 не деформується в зоні порожнистого елемента, внаслідок чого поворот стулки відбувається безперешкодно, і не виникає небезпеки защемлення або затиснення проводу між рамою та стулкою. Провід 91573 6 10 зазнає всередині порожнистих пальців 6 та 7 тільки напруження крутіння. Список посилальних позицій: 100 пристрій 1 рама 2 стулка 3 профіль рами 4 профіль стулки 5 порожнистий елемент 6 порожнистий палець 7 порожнистий палець 8 приймальний елемент для пальця 9 приймальний елемент для пальця 10 провід F шарнірна вісь повороту R шарнірна вісь рами 7 Комп’ютерна верстка Л.Литвиненко 91573 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
