Апарат для сатурації дефекованого соку

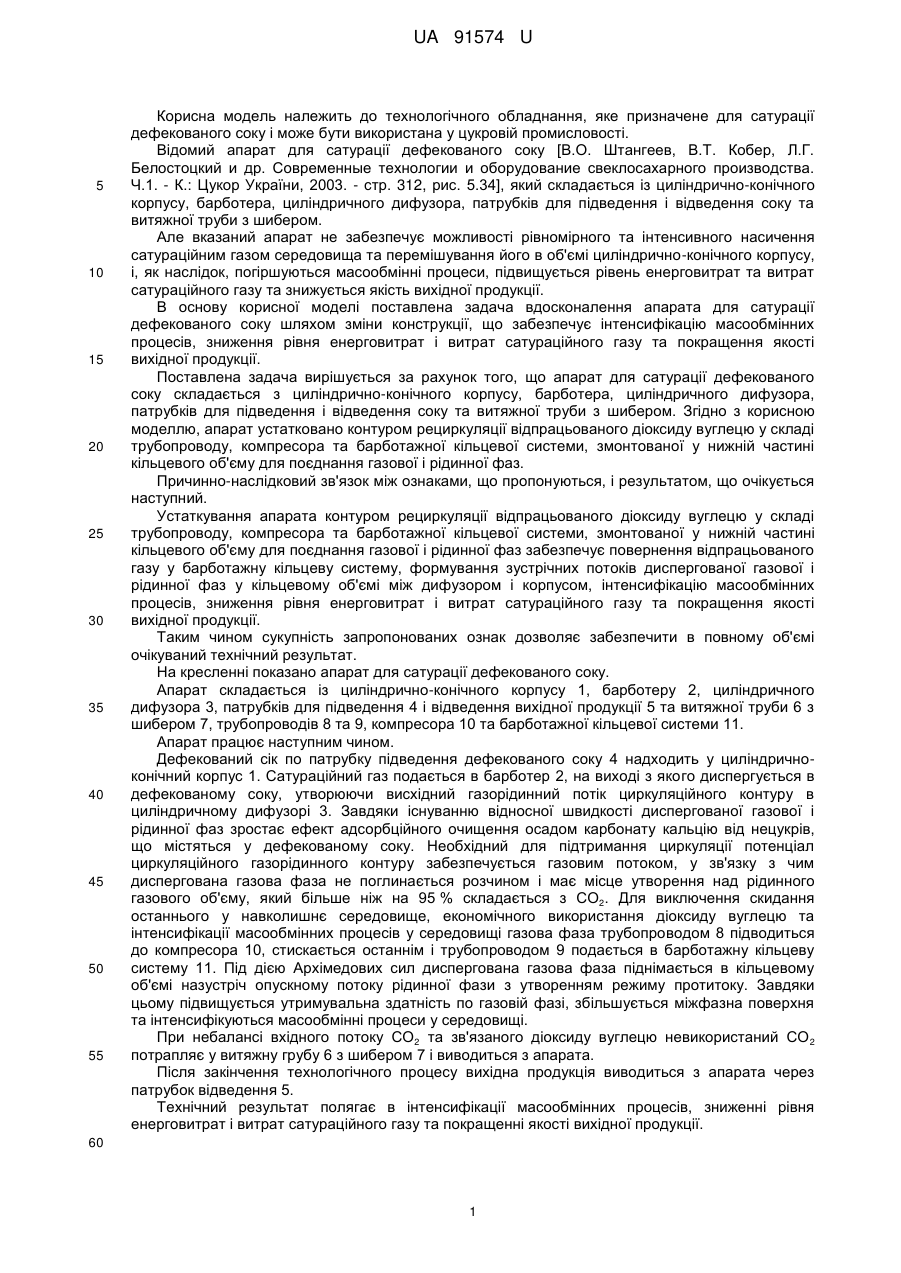

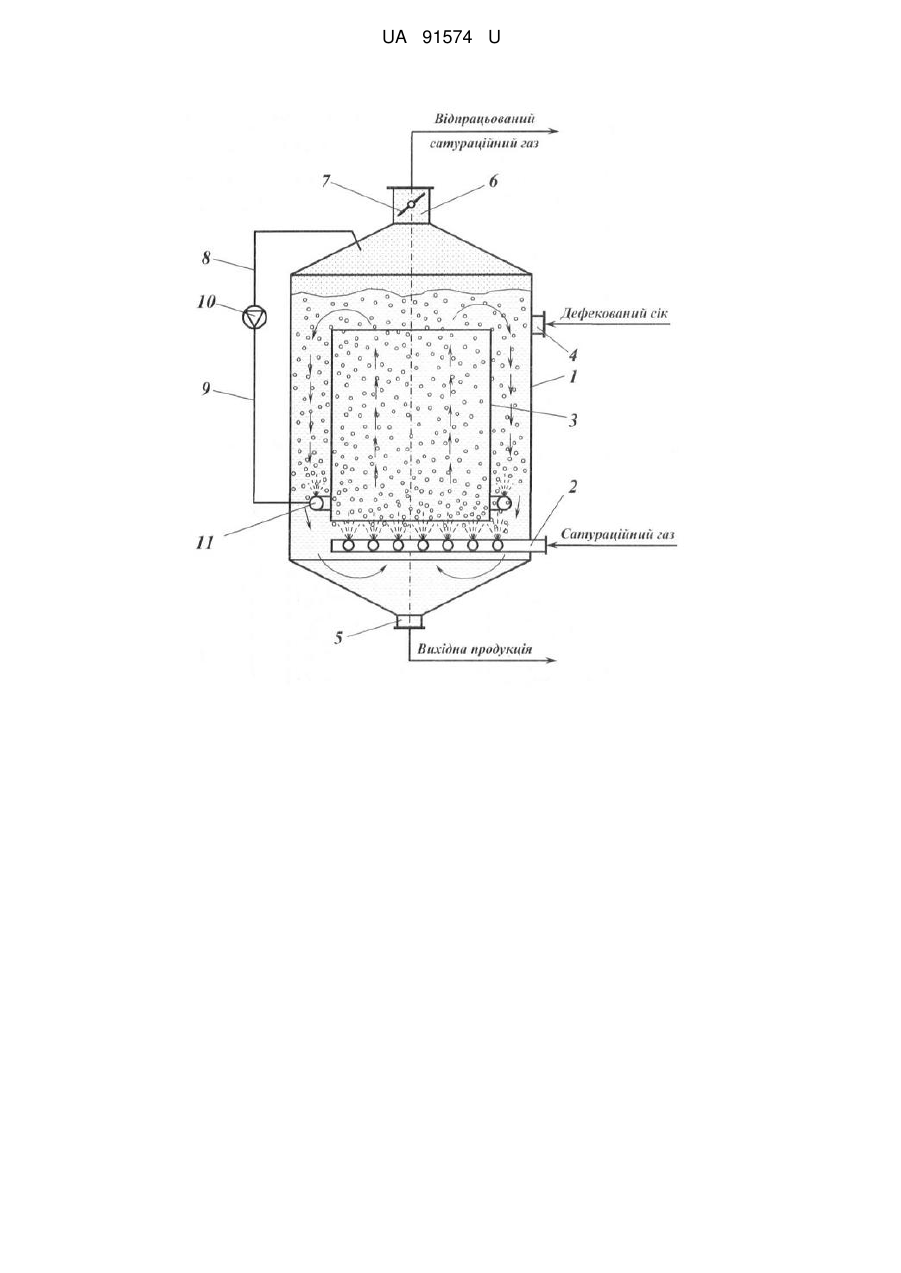

Реферат: UA 91574 U UA 91574 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологічного обладнання, яке призначене для сатурації дефекованого соку і може бути використана у цукровій промисловості. Відомий апарат для сатурації дефекованого соку [В.О. Штангеев, В.Т. Кобер, Л.Г. Белостоцкий и др. Современные технологии и оборудование свеклосахарного производства. Ч.1. - К.: Цукор України, 2003. - стр. 312, рис. 5.34], який складається із циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Але вказаний апарат не забезпечує можливості рівномірного та інтенсивного насичення сатураційним газом середовища та перемішування його в об'ємі циліндрично-конічного корпусу, і, як наслідок, погіршуються масообмінні процеси, підвищується рівень енерговитрат та витрат сатураційного газу та знижується якість вихідної продукції. В основу корисної моделі поставлена задача вдосконалення апарата для сатурації дефекованого соку шляхом зміни конструкції, що забезпечує інтенсифікацію масообмінних процесів, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Поставлена задача вирішується за рахунок того, що апарат для сатурації дефекованого соку складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Згідно з корисною моделлю, апарат устатковано контуром рециркуляції відпрацьованого діоксиду вуглецю у складі трубопроводу, компресора та барботажної кільцевої системи, змонтованої у нижній частині кільцевого об'єму для поєднання газової і рідинної фаз. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується наступний. Устаткування апарата контуром рециркуляції відпрацьованого діоксиду вуглецю у складі трубопроводу, компресора та барботажної кільцевої системи, змонтованої у нижній частині кільцевого об'єму для поєднання газової і рідинної фаз забезпечує повернення відпрацьованого газу у барботажну кільцеву систему, формування зустрічних потоків диспергованої газової і рідинної фаз у кільцевому об'ємі між дифузором і корпусом, інтенсифікацію масообмінних процесів, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано апарат для сатурації дефекованого соку. Апарат складається із циліндрично-конічного корпусу 1, барботеру 2, циліндричного дифузора 3, патрубків для підведення 4 і відведення вихідної продукції 5 та витяжної труби 6 з шибером 7, трубопроводів 8 та 9, компресора 10 та барботажної кільцевої системи 11. Апарат працює наступним чином. Дефекований сік по патрубку підведення дефекованого соку 4 надходить у циліндричноконічний корпус 1. Сатураційний газ подається в барботер 2, на виході з якого диспергується в дефекованому соку, утворюючи висхідний газорідинний потік циркуляційного контуру в циліндричному дифузорі 3. Завдяки існуванню відносної швидкості диспергованої газової і рідинної фаз зростає ефект адсорбційного очищення осадом карбонату кальцію від нецукрів, що містяться у дефекованому соку. Необхідний для підтримання циркуляції потенціал циркуляційного газорідинного контуру забезпечується газовим потоком, у зв'язку з чим диспергована газова фаза не поглинається розчином і має місце утворення над рідинного газового об'єму, який більше ніж на 95 % складається з СО2. Для виключення скидання останнього у навколишнє середовище, економічного використання діоксиду вуглецю та інтенсифікації масообмінних процесів у середовищі газова фаза трубопроводом 8 підводиться до компресора 10, стискається останнім і трубопроводом 9 подається в барботажну кільцеву систему 11. Під дією Архімедових сил диспергована газова фаза піднімається в кільцевому об'ємі назустріч опускному потоку рідинної фази з утворенням режиму протитоку. Завдяки цьому підвищується утримувальна здатність по газовій фазі, збільшується міжфазна поверхня та інтенсифікуються масообмінні процеси у середовищі. При небалансі вхідного потоку СО2 та зв'язаного діоксиду вуглецю невикористаний СО 2 потрапляє у витяжну грубу 6 з шибером 7 і виводиться з апарата. Після закінчення технологічного процесу вихідна продукція виводиться з апарата через патрубок відведення 5. Технічний результат полягає в інтенсифікації масообмінних процесів, зниженні рівня енерговитрат і витрат сатураційного газу та покращенні якості вихідної продукції. 60 1 UA 91574 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Апарат для сатурації дефекованого соку, що складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером, який відрізняється тим, що апарат устатковано контуром рециркуляції відпрацьованого діоксиду вуглецю у складі трубопроводу, компресора та барботажної кільцевої системи, змонтованої у нижній частині кільцевого об'єму для поєднання газової і рідинної фаз. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
