Пристрій для пуску та живлення асинхронного двигуна

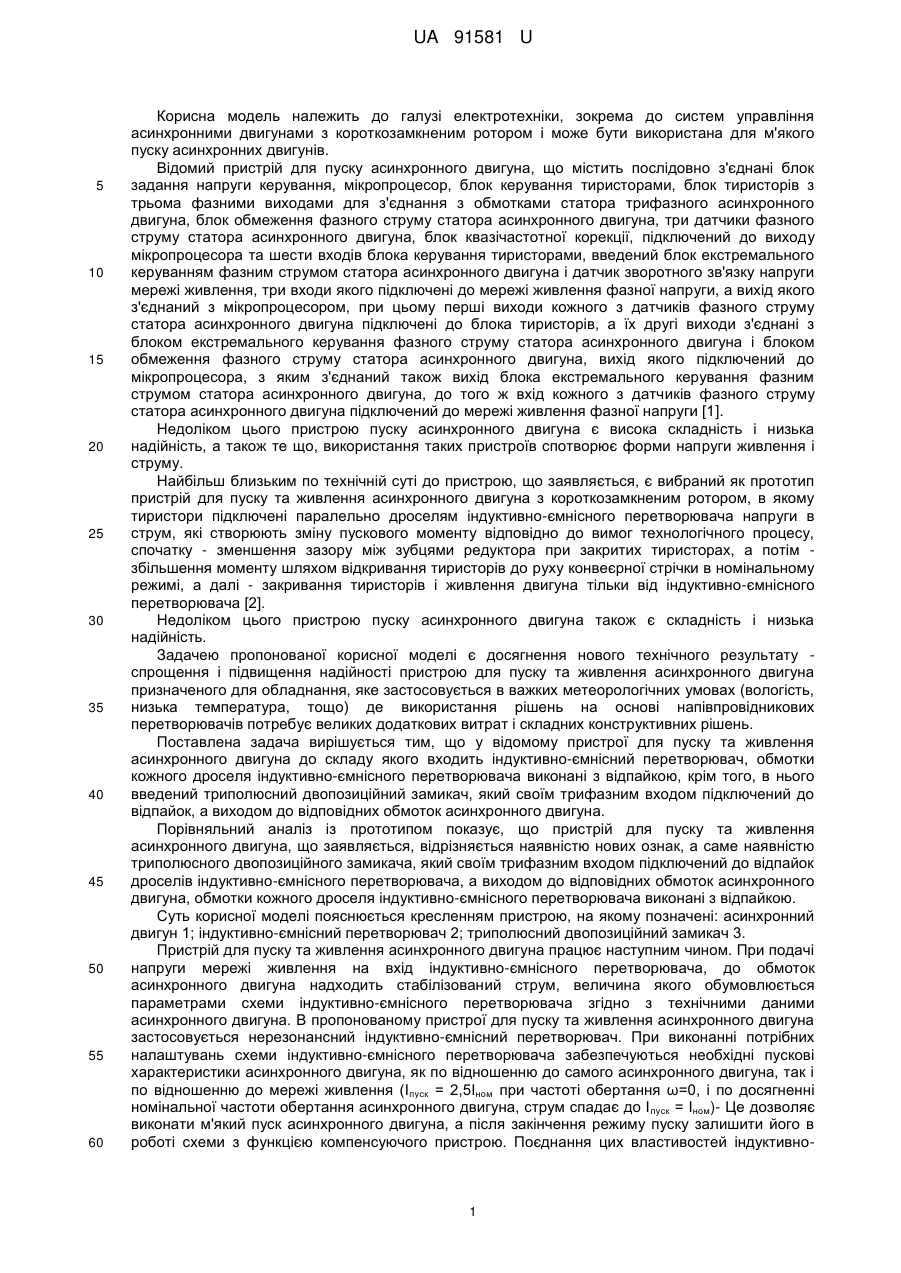

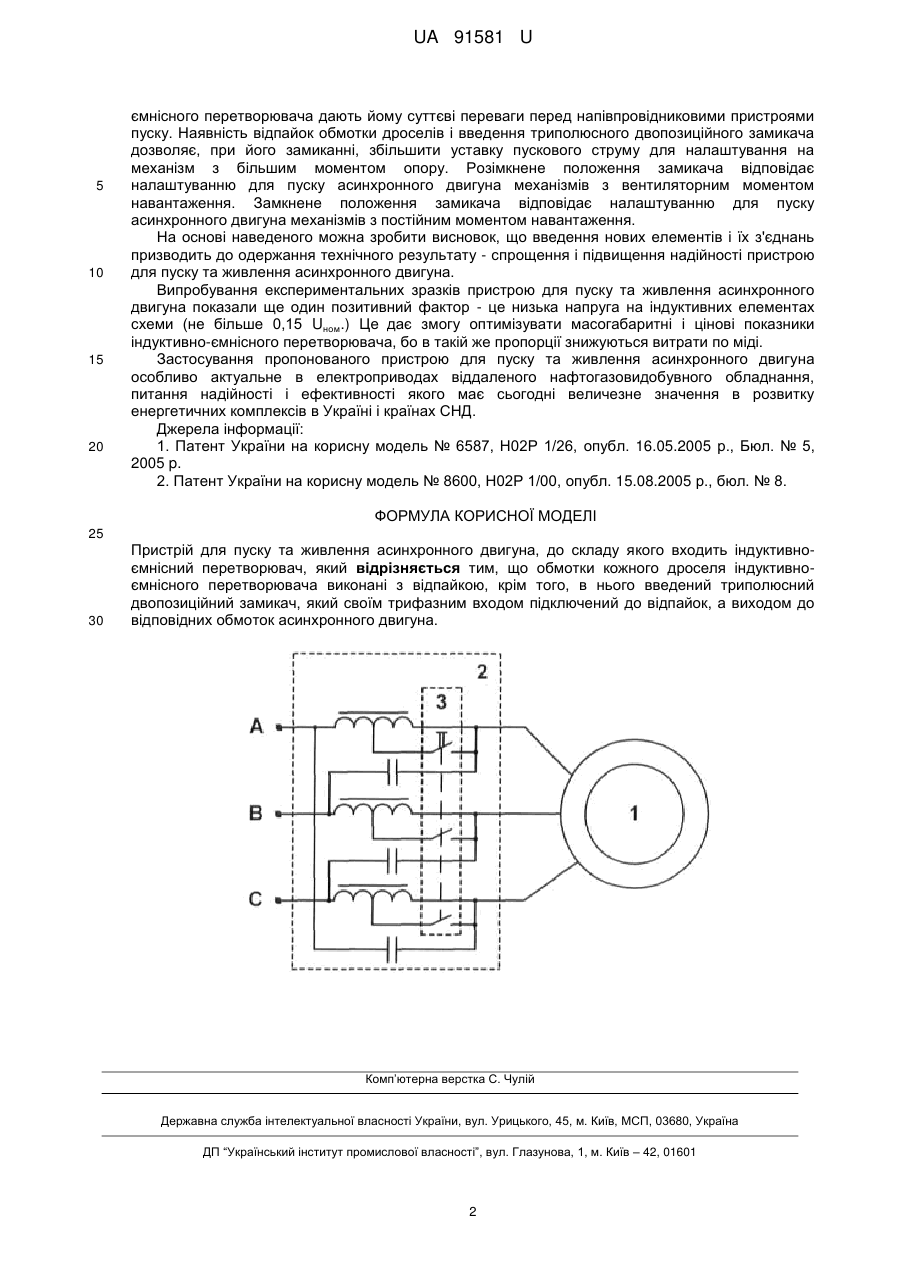

Реферат: UA 91581 U UA 91581 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки, зокрема до систем управління асинхронними двигунами з короткозамкненим ротором і може бути використана для м'якого пуску асинхронних двигунів. Відомий пристрій для пуску асинхронного двигуна, що містить послідовно з'єднані блок задання напруги керування, мікропроцесор, блок керування тиристорами, блок тиристорів з трьома фазними виходами для з'єднання з обмотками статора трифазного асинхронного двигуна, блок обмеження фазного струму статора асинхронного двигуна, три датчики фазного струму статора асинхронного двигуна, блок квазічастотної корекції, підключений до виходу мікропроцесора та шести входів блока керування тиристорами, введений блок екстремального керуванням фазним струмом статора асинхронного двигуна і датчик зворотного зв'язку напруги мережі живлення, три входи якого підключені до мережі живлення фазної напруги, а вихід якого з'єднаний з мікропроцесором, при цьому перші виходи кожного з датчиків фазного струму статора асинхронного двигуна підключені до блока тиристорів, а їх другі виходи з'єднані з блоком екстремального керування фазного струму статора асинхронного двигуна і блоком обмеження фазного струму статора асинхронного двигуна, вихід якого підключений до мікропроцесора, з яким з'єднаний також вихід блока екстремального керування фазним струмом статора асинхронного двигуна, до того ж вхід кожного з датчиків фазного струму статора асинхронного двигуна підключений до мережі живлення фазної напруги [1]. Недоліком цього пристрою пуску асинхронного двигуна є висока складність і низька надійність, а також те що, використання таких пристроїв спотворює форми напруги живлення і струму. Найбільш близьким по технічній суті до пристрою, що заявляється, є вибраний як прототип пристрій для пуску та живлення асинхронного двигуна з короткозамкненим ротором, в якому тиристори підключені паралельно дроселям індуктивно-ємнісного перетворювача напруги в струм, які створюють зміну пускового моменту відповідно до вимог технологічного процесу, спочатку - зменшення зазору між зубцями редуктора при закритих тиристорах, а потім збільшення моменту шляхом відкривання тиристорів до руху конвеєрної стрічки в номінальному режимі, а далі - закривання тиристорів і живлення двигуна тільки від індуктивно-ємнісного перетворювача [2]. Недоліком цього пристрою пуску асинхронного двигуна також є складність і низька надійність. Задачею пропонованої корисної моделі є досягнення нового технічного результату спрощення і підвищення надійності пристрою для пуску та живлення асинхронного двигуна призначеного для обладнання, яке застосовується в важких метеорологічних умовах (вологість, низька температура, тощо) де використання рішень на основі напівпровідникових перетворювачів потребує великих додаткових витрат і складних конструктивних рішень. Поставлена задача вирішується тим, що у відомому пристрої для пуску та живлення асинхронного двигуна до складу якого входить індуктивно-ємнісний перетворювач, обмотки кожного дроселя індуктивно-ємнісного перетворювача виконані з відпайкою, крім того, в нього введений триполюсний двопозиційний замикач, який своїм трифазним входом підключений до відпайок, а виходом до відповідних обмоток асинхронного двигуна. Порівняльний аналіз із прототипом показує, що пристрій для пуску та живлення асинхронного двигуна, що заявляється, відрізняється наявністю нових ознак, а саме наявністю триполюсного двопозиційного замикача, який своїм трифазним входом підключений до відпайок дроселів індуктивно-ємнісного перетворювача, а виходом до відповідних обмоток асинхронного двигуна, обмотки кожного дроселя індуктивно-ємнісного перетворювача виконані з відпайкою. Суть корисної моделі пояснюється кресленням пристрою, на якому позначені: асинхронний двигун 1; індуктивно-ємнісний перетворювач 2; триполюсний двопозиційний замикач 3. Пристрій для пуску та живлення асинхронного двигуна працює наступним чином. При подачі напруги мережі живлення на вхід індуктивно-ємнісного перетворювача, до обмоток асинхронного двигуна надходить стабілізований струм, величина якого обумовлюється параметрами схеми індуктивно-ємнісного перетворювача згідно з технічними даними асинхронного двигуна. В пропонованому пристрої для пуску та живлення асинхронного двигуна застосовується нерезонансний індуктивно-ємнісний перетворювач. При виконанні потрібних налаштувань схеми індуктивно-ємнісного перетворювача забезпечуються необхідні пускові характеристики асинхронного двигуна, як по відношенню до самого асинхронного двигуна, так і по відношенню до мережі живлення (Іпуск = 2,5Іном при частоті обертання ω=0, і по досягненні номінальної частоти обертання асинхронного двигуна, струм спадає до І пуск = Іном)- Це дозволяє виконати м'який пуск асинхронного двигуна, а після закінчення режиму пуску залишити його в роботі схеми з функцією компенсуючого пристрою. Поєднання цих властивостей індуктивно 1 UA 91581 U 5 10 15 20 ємнісного перетворювача дають йому суттєві переваги перед напівпровідниковими пристроями пуску. Наявність відпайок обмотки дроселів і введення триполюсного двопозиційного замикача дозволяє, при його замиканні, збільшити уставку пускового струму для налаштування на механізм з більшим моментом опору. Розімкнене положення замикача відповідає налаштуванню для пуску асинхронного двигуна механізмів з вентиляторним моментом навантаження. Замкнене положення замикача відповідає налаштуванню для пуску асинхронного двигуна механізмів з постійним моментом навантаження. На основі наведеного можна зробити висновок, що введення нових елементів і їх з'єднань призводить до одержання технічного результату - спрощення і підвищення надійності пристрою для пуску та живлення асинхронного двигуна. Випробування експериментальних зразків пристрою для пуску та живлення асинхронного двигуна показали ще один позитивний фактор - це низька напруга на індуктивних елементах схеми (не більше 0,15 Uном.) Це дає змогу оптимізувати масогабаритні і цінові показники індуктивно-ємнісного перетворювача, бо в такій же пропорції знижуються витрати по міді. Застосування пропонованого пристрою для пуску та живлення асинхронного двигуна особливо актуальне в електроприводах віддаленого нафтогазовидобувного обладнання, питання надійності і ефективності якого має сьогодні величезне значення в розвитку енергетичних комплексів в Україні і країнах СНД. Джерела інформації: 1. Патент України на корисну модель № 6587, Н02Р 1/26, опубл. 16.05.2005 р., Бюл. № 5, 2005 p. 2. Патент України на корисну модель № 8600, Н02Р 1/00, опубл. 15.08.2005 р., бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для пуску та живлення асинхронного двигуна, до складу якого входить індуктивноємнісний перетворювач, який відрізняється тим, що обмотки кожного дроселя індуктивноємнісного перетворювача виконані з відпайкою, крім того, в нього введений триполюсний двопозиційний замикач, який своїм трифазним входом підключений до відпайок, а виходом до відповідних обмоток асинхронного двигуна. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
