Пружна муфта

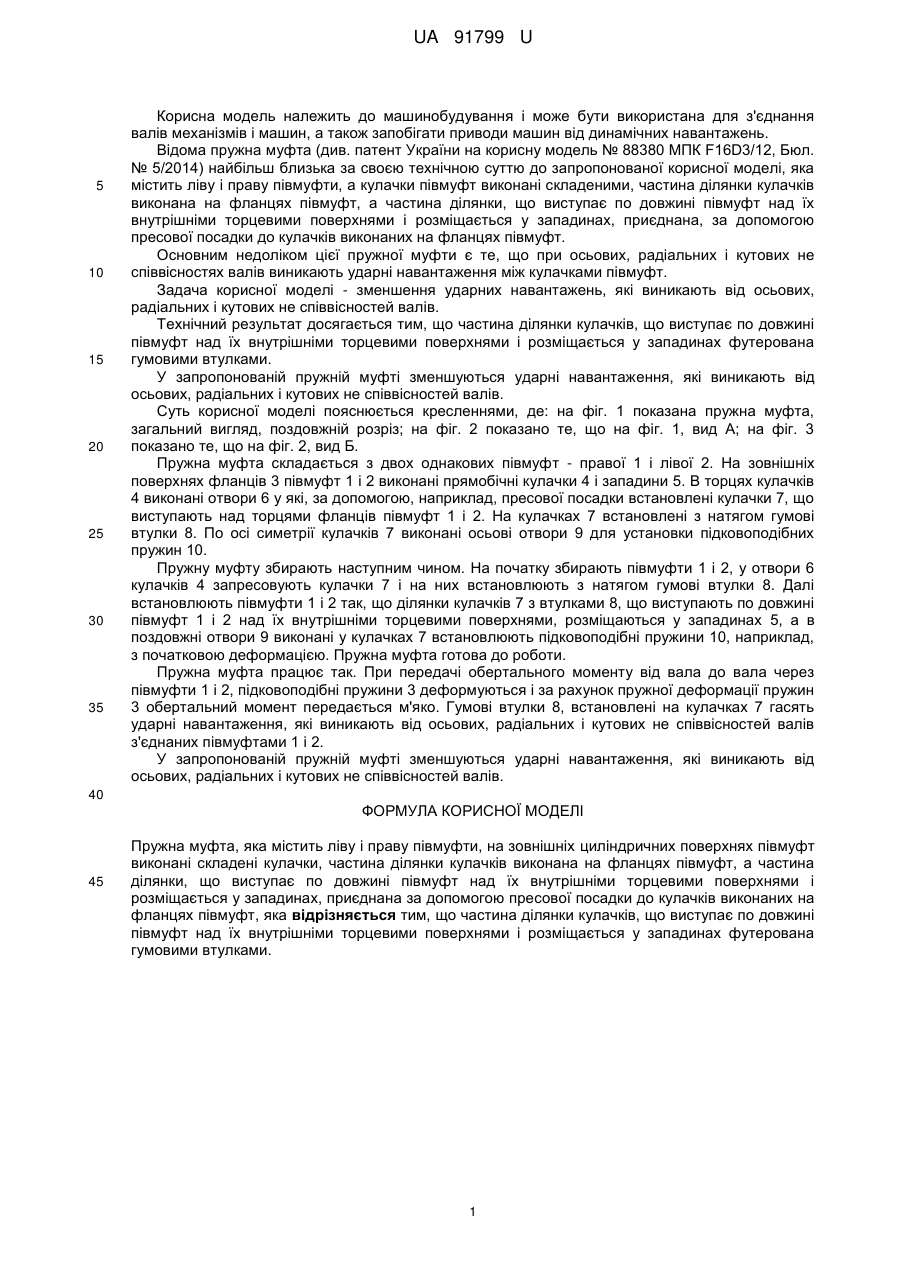

Реферат: Пружна муфта містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані складені кулачки, частина ділянки кулачків виконана на фланцях півмуфт, а частина ділянки, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах, приєднана за допомогою пресової посадки до кулачків виконаних на фланцях півмуфт. Частина ділянки кулачків, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах футерована гумовими втулками. UA 91799 U (54) ПРУЖНА МУФТА UA 91799 U UA 91799 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування і може бути використана для з'єднання валів механізмів і машин, а також запобігати приводи машин від динамічних навантажень. Відома пружна муфта (див. патент України на корисну модель № 88380 МПК F16D3/12, Бюл. № 5/2014) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка містить ліву і праву півмуфти, а кулачки півмуфт виконані складеними, частина ділянки кулачків виконана на фланцях півмуфт, а частина ділянки, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах, приєднана, за допомогою пресової посадки до кулачків виконаних на фланцях півмуфт. Основним недоліком цієї пружної муфти є те, що при осьових, радіальних і кутових не співвісностях валів виникають ударні навантаження між кулачками півмуфт. Задача корисної моделі - зменшення ударних навантажень, які виникають від осьових, радіальних і кутових не співвісностей валів. Технічний результат досягається тим, що частина ділянки кулачків, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах футерована гумовими втулками. У запропонованій пружній муфті зменшуються ударні навантаження, які виникають від осьових, радіальних і кутових не співвісностей валів. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана пружна муфта, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, вид А; на фіг. 3 показано те, що на фіг. 2, вид Б. Пружна муфта складається з двох однакових півмуфт - правої 1 і лівої 2. На зовнішніх поверхнях фланців 3 півмуфт 1 і 2 виконані прямобічні кулачки 4 і западини 5. В торцях кулачків 4 виконані отвори 6 у які, за допомогою, наприклад, пресової посадки встановлені кулачки 7, що виступають над торцями фланців півмуфт 1 і 2. На кулачках 7 встановлені з натягом гумові втулки 8. По осі симетрії кулачків 7 виконані осьові отвори 9 для установки підковоподібних пружин 10. Пружну муфту збирають наступним чином. На початку збирають півмуфти 1 і 2, у отвори 6 кулачків 4 запресовують кулачки 7 і на них встановлюють з натягом гумові втулки 8. Далі встановлюють півмуфти 1 і 2 так, що ділянки кулачків 7 з втулками 8, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 5, а в поздовжні отвори 9 виконані у кулачках 7 встановлюють підковоподібні пружини 10, наприклад, з початковою деформацією. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі обертального моменту від вала до вала через півмуфти 1 і 2, підковоподібні пружини 3 деформуються і за рахунок пружної деформації пружин 3 обертальний момент передається м'яко. Гумові втулки 8, встановлені на кулачках 7 гасять ударні навантаження, які виникають від осьових, радіальних і кутових не співвісностей валів з'єднаних півмуфтами 1 і 2. У запропонованій пружній муфті зменшуються ударні навантаження, які виникають від осьових, радіальних і кутових не співвісностей валів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пружна муфта, яка містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані складені кулачки, частина ділянки кулачків виконана на фланцях півмуфт, а частина ділянки, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах, приєднана за допомогою пресової посадки до кулачків виконаних на фланцях півмуфт, яка відрізняється тим, що частина ділянки кулачків, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах футерована гумовими втулками. 1 UA 91799 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
