Пристрій для протяжки

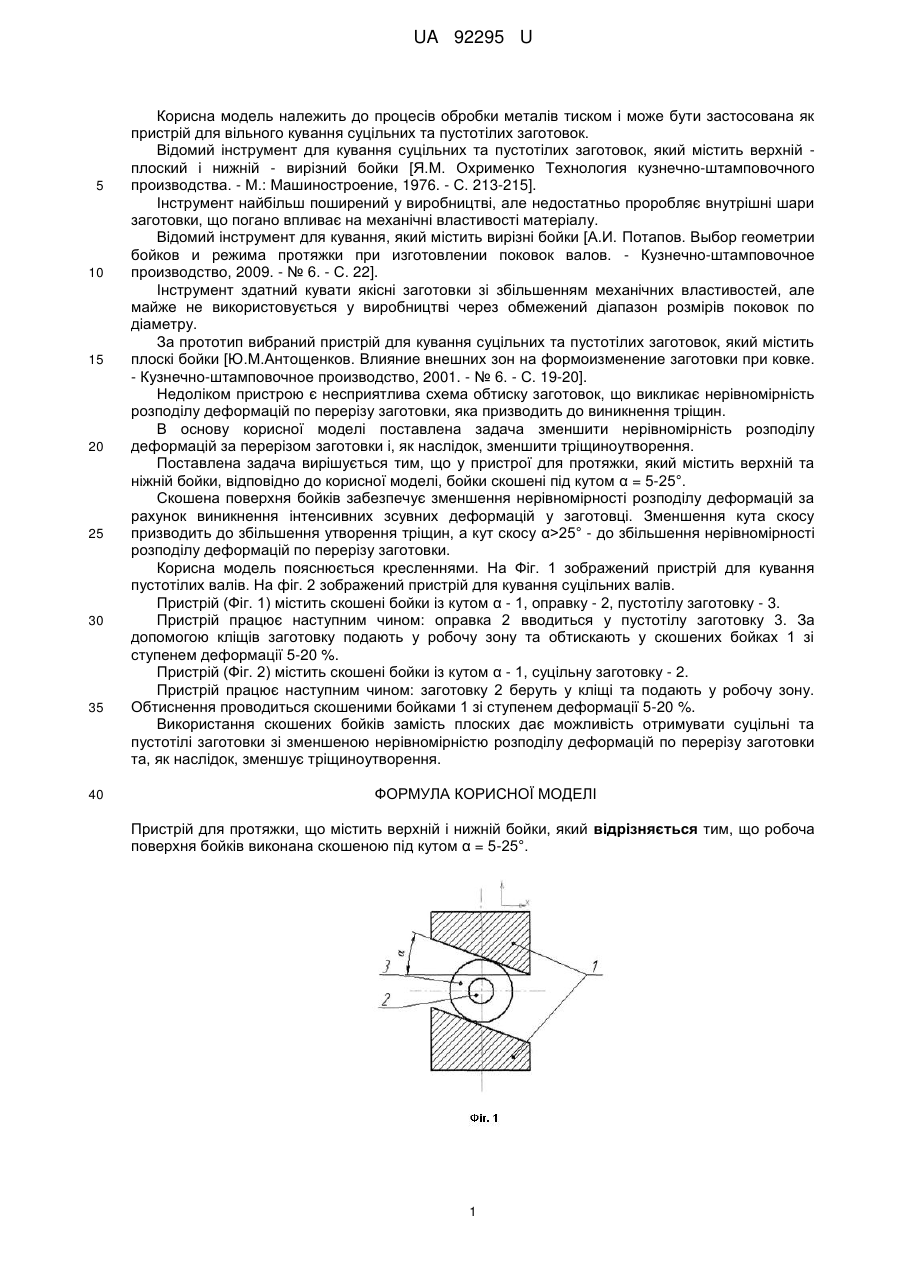

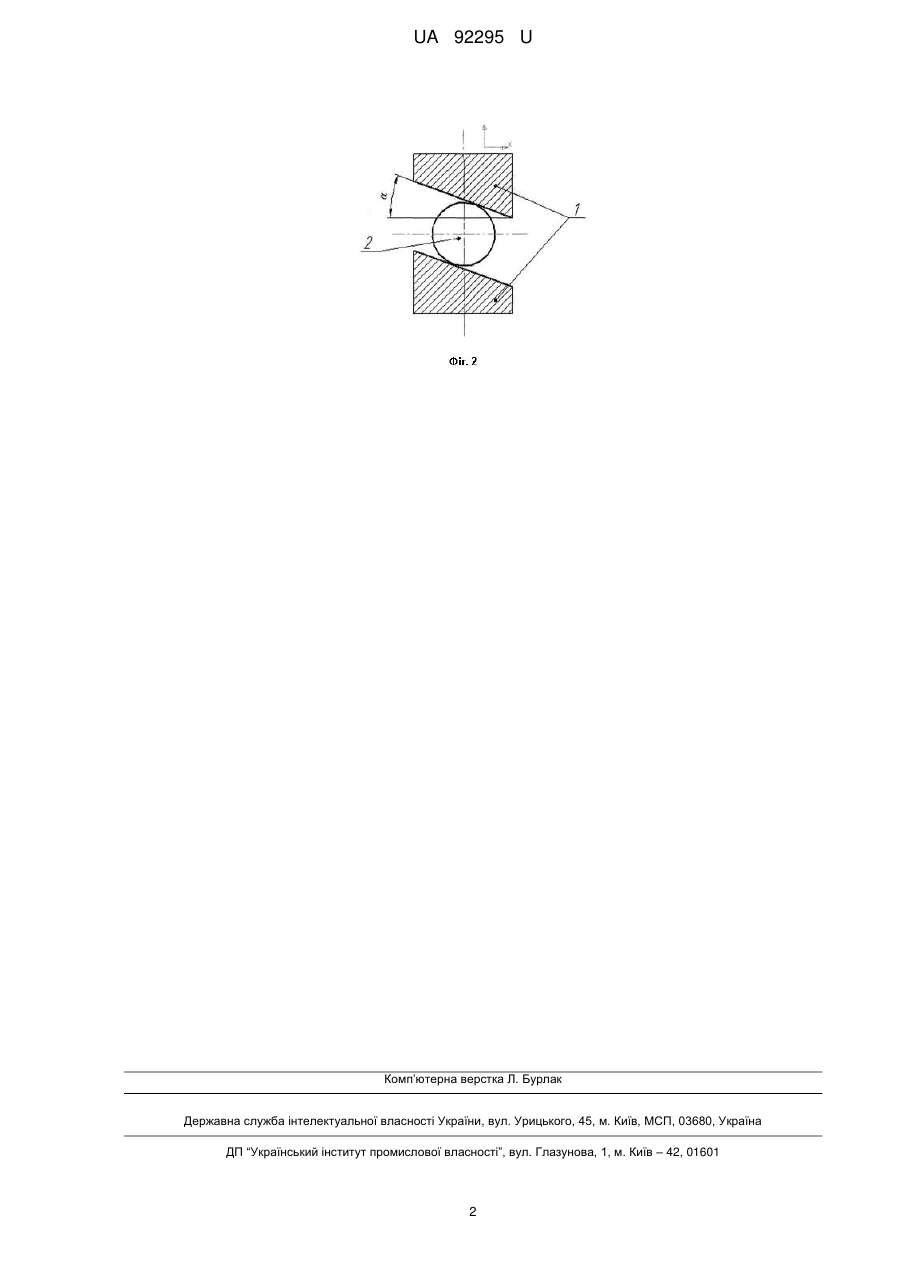

Реферат: Пристрій для протяжки містить верхній і нижній бойки, робоча поверхня яких виконана скошеною під кутом α = 5-25°. UA 92295 U (54) ПРИСТРІЙ ДЛЯ ПРОТЯЖКИ UA 92295 U UA 92295 U 5 10 15 20 25 30 35 40 Корисна модель належить до процесів обробки металів тиском і може бути застосована як пристрій для вільного кування суцільних та пустотілих заготовок. Відомий інструмент для кування суцільних та пустотілих заготовок, який містить верхній плоский і нижній - вирізний бойки [Я.М. Охрименко Технология кузнечно-штамповочного производства. - Μ.: Машиностроение, 1976. - С. 213-215]. Інструмент найбільш поширений у виробництві, але недостатньо проробляє внутрішні шари заготовки, що погано впливає на механічні властивості матеріалу. Відомий інструмент для кування, який містить вирізні бойки [А.И. Потапов. Выбор геометрии бойков и режима протяжки при изготовлении поковок валов. - Кузнечно-штамповочное производство, 2009. - № 6. - С. 22]. Інструмент здатний кувати якісні заготовки зі збільшенням механічних властивостей, але майже не використовується у виробництві через обмежений діапазон розмірів поковок по діаметру. За прототип вибраний пристрій для кування суцільних та пустотілих заготовок, який містить плоскі бойки [Ю.М.Антощенков. Влияние внешних зон на формоизменение заготовки при ковке. - Кузнечно-штамповочное производство, 2001. - № 6. - С. 19-20]. Недоліком пристрою є несприятлива схема обтиску заготовок, що викликає нерівномірність розподілу деформацій по перерізу заготовки, яка призводить до виникнення тріщин. В основу корисної моделі поставлена задача зменшити нерівномірність розподілу деформацій за перерізом заготовки і, як наслідок, зменшити тріщиноутворення. Поставлена задача вирішується тим, що у пристрої для протяжки, який містить верхній та ніжній бойки, відповідно до корисної моделі, бойки скошені під кутом α = 5-25°. Скошена поверхня бойків забезпечує зменшення нерівномірності розподілу деформацій за рахунок виникнення інтенсивних зсувних деформацій у заготовці. Зменшення кута скосу призводить до збільшення утворення тріщин, а кут скосу α>25° - до збільшення нерівномірності розподілу деформацій по перерізу заготовки. Корисна модель пояснюється кресленнями. На Фіг. 1 зображений пристрій для кування пустотілих валів. На фіг. 2 зображений пристрій для кування суцільних валів. Пристрій (Фіг. 1) містить скошені бойки із кутом α - 1, оправку - 2, пустотілу заготовку - 3. Пристрій працює наступним чином: оправка 2 вводиться у пустотілу заготовку 3. За допомогою кліщів заготовку подають у робочу зону та обтискають у скошених бойках 1 зі ступенем деформації 5-20 %. Пристрій (Фіг. 2) містить скошені бойки із кутом α - 1, суцільну заготовку - 2. Пристрій працює наступним чином: заготовку 2 беруть у кліщі та подають у робочу зону. Обтиснення проводиться скошеними бойками 1 зі ступенем деформації 5-20 %. Використання скошених бойків замість плоских дає можливість отримувати суцільні та пустотілі заготовки зі зменшеною нерівномірністю розподілу деформацій по перерізу заготовки та, як наслідок, зменшує тріщиноутворення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для протяжки, що містить верхній і нижній бойки, який відрізняється тим, що робоча поверхня бойків виконана скошеною під кутом α = 5-25°. 1 UA 92295 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
