Спосіб розробки модульних вібраційних насіннєочисних машин

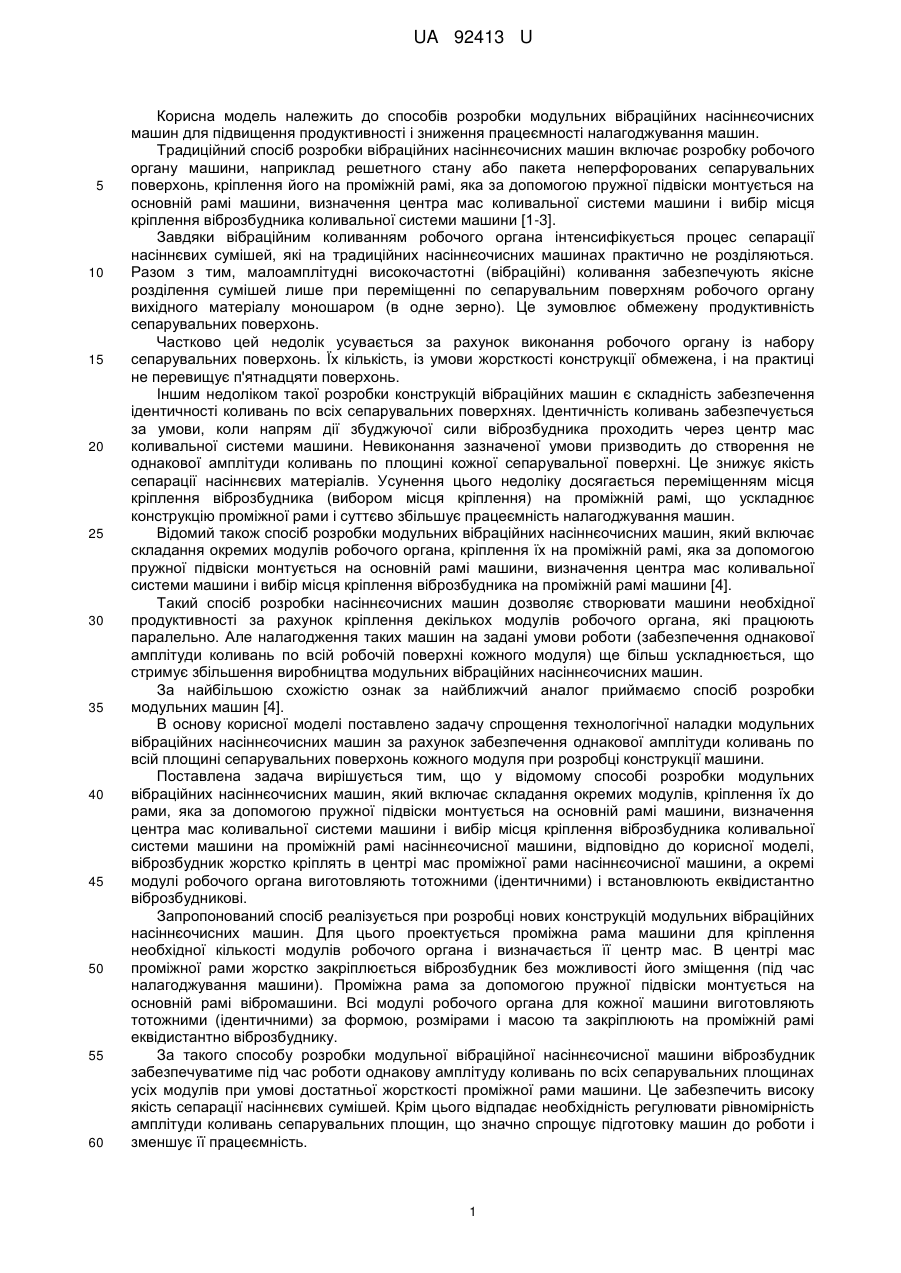

Реферат: UA 92413 U UA 92413 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів розробки модульних вібраційних насіннєочисних машин для підвищення продуктивності і зниження працеємності налагоджування машин. Традиційний спосіб розробки вібраційних насіннєочисних машин включає розробку робочого органу машини, наприклад решетного стану або пакета неперфорованих сепарувальних поверхонь, кріплення його на проміжній рамі, яка за допомогою пружної підвіски монтується на основній рамі машини, визначення центра мас коливальної системи машини і вибір місця кріплення віброзбудника коливальної системи машини [1-3]. Завдяки вібраційним коливанням робочого органа інтенсифікується процес сепарації насіннєвих сумішей, які на традиційних насіннєочисних машинах практично не розділяються. Разом з тим, малоамплітудні високочастотні (вібраційні) коливання забезпечують якісне розділення сумішей лише при переміщенні по сепарувальним поверхням робочого органу вихідного матеріалу моношаром (в одне зерно). Це зумовлює обмежену продуктивність сепарувальних поверхонь. Частково цей недолік усувається за рахунок виконання робочого органу із набору сепарувальних поверхонь. Їх кількість, із умови жорсткості конструкції обмежена, і на практиці не перевищує п'ятнадцяти поверхонь. Іншим недоліком такої розробки конструкцій вібраційних машин є складність забезпечення ідентичності коливань по всіх сепарувальних поверхнях. Ідентичність коливань забезпечується за умови, коли напрям дії збуджуючої сили віброзбудника проходить через центр мас коливальної системи машини. Невиконання зазначеної умови призводить до створення не однакової амплітуди коливань по площині кожної сепарувальної поверхні. Це знижує якість сепарації насіннєвих матеріалів. Усунення цього недоліку досягається переміщенням місця кріплення віброзбудника (вибором місця кріплення) на проміжній рамі, що ускладнює конструкцію проміжної рами і суттєво збільшує працеємність налагоджування машин. Відомий також спосіб розробки модульних вібраційних насіннєочисних машин, який включає складання окремих модулів робочого органа, кріплення їх на проміжній рамі, яка за допомогою пружної підвіски монтується на основній рамі машини, визначення центра мас коливальної системи машини і вибір місця кріплення віброзбудника на проміжній рамі машини [4]. Такий спосіб розробки насіннєочисних машин дозволяє створювати машини необхідної продуктивності за рахунок кріплення декількох модулів робочого органа, які працюють паралельно. Але налагодження таких машин на задані умови роботи (забезпечення однакової амплітуди коливань по всій робочій поверхні кожного модуля) ще більш ускладнюється, що стримує збільшення виробництва модульних вібраційних насіннєочисних машин. За найбільшою схожістю ознак за найближчий аналог приймаємо спосіб розробки модульних машин [4]. В основу корисної моделі поставлено задачу спрощення технологічної наладки модульних вібраційних насіннєочисних машин за рахунок забезпечення однакової амплітуди коливань по всій площині сепарувальних поверхонь кожного модуля при розробці конструкції машини. Поставлена задача вирішується тим, що у відомому способі розробки модульних вібраційних насіннєочисних машин, який включає складання окремих модулів, кріплення їх до рами, яка за допомогою пружної підвіски монтується на основній рамі машини, визначення центра мас коливальної системи машини і вибір місця кріплення віброзбудника коливальної системи машини на проміжній рамі насіннєочисної машини, відповідно до корисної моделі, віброзбудник жорстко кріплять в центрі мас проміжної рами насіннєочисної машини, а окремі модулі робочого органа виготовляють тотожними (ідентичними) і встановлюють еквідистантно віброзбудникові. Запропонований спосіб реалізується при розробці нових конструкцій модульних вібраційних насіннєочисних машин. Для цього проектується проміжна рама машини для кріплення необхідної кількості модулів робочого органа і визначається її центр мас. В центрі мас проміжної рами жорстко закріплюється віброзбудник без можливості його зміщення (під час налагоджування машини). Проміжна рама за допомогою пружної підвіски монтується на основній рамі вібромашини. Всі модулі робочого органа для кожної машини виготовляють тотожними (ідентичними) за формою, розмірами і масою та закріплюють на проміжній рамі еквідистантно віброзбуднику. За такого способу розробки модульної вібраційної насіннєочисної машини віброзбудник забезпечуватиме під час роботи однакову амплітуду коливань по всіх сепарувальних площинах усіх модулів при умові достатньої жорсткості проміжної рами машини. Це забезпечить високу якість сепарації насіннєвих сумішей. Крім цього відпадає необхідність регулювати рівномірність амплітуди коливань сепарувальних площин, що значно спрощує підготовку машин до роботи і зменшує її працеємність. 1 UA 92413 U 5 10 15 За такого способу розробки машини є можливість змінювати кількість модулів робочого органа насіннєочисної машини, навіть в умовах експлуатації, без зміни ефективності їх роботи. В джерелах інформації способу розробки модульних машин з такими ознаками не виявлено, тому прошу надати даному рішенню правовий захист. Джерела інформації: 1. Авторское свидетельство 1180087 СССР, МПК В07В 13/00. Виброфрикционный сепаратор /Заика П.М., Бакум В.В., Бакум Н.В., Мартынов Ю.Ф.; № 3758384/22-03; опубл. 23.09.1985, Бюл. № 35. 2. Авторское свидетельство 1256818 СССР, МПК В07В 13/00. Виброфрикционный сепаратор семян /Заика П.М., Бакум В.В., Гудым В.А. и др.; № 3727983/29-03; опубл. 15.09.1986, Бюл. № 34. 3. Авторское свидетельство 1327997 СССР, МПК В07В 1/40. Фрикционный вибросепаратор /Заика П.М., Бакум В.В., Бакум Н.В. и др.; № 4020051/25-03; опубл. 07.08.1987, Бюл. № 29. 4. Авторское свидетельство 1572717 СССР, МПК В07В 13/00. Виброфрикционный сепаратор /Заика П.М., Лукьяненко В.М., Богомолов А.В. и др.; № 4319915/30-03; опубл. 23.06.1990, Бюл. № 23. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб розробки модульних вібраційних насіннєочисних машин, який включає складання окремих модулів робочого органа, кріплення їх на проміжній рамі, яка за допомогою пружної підвіски монтується на основній рамі машини, визначення центра мас коливальної системи машини і вибір місця кріплення віброзбудника коливальної системи на проміжній рамі насіннєочисної машини, який відрізняється тим, що віброзбудник жорстко кріплять в центрі мас проміжної рами насіннєочисної машини, а окремі модулі робочого органа виготовляють тотожними (ідентичними) і встановлюють еквідистантно віброзбудникові. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
