Упорний підшипник ковзання
Формула / Реферат
1. Упорный подшипник скольжения по авт.св. № 1345723, отличающийся тем, что, с целью расширения области применения путем обеспечения возможности варьирования коэффициента жесткости мембраны, под каждым упором в кольцевой мембране со стороны, противоположной сопряженной с упором поверхности, выполнено поднутрение в форме кругового сектора.
2. Подшипник по п. 1, отличающийся тем, что оси цилиндрических упоров расположены радиально в горизонтальной плоскости.
3. Подшипник по п. 1, отличающийся тем, что в корпусе сепаратора выполнены канавки для сообщения полости подвода смазки к подшипнику с опорными поверхностями подушек.
Текст

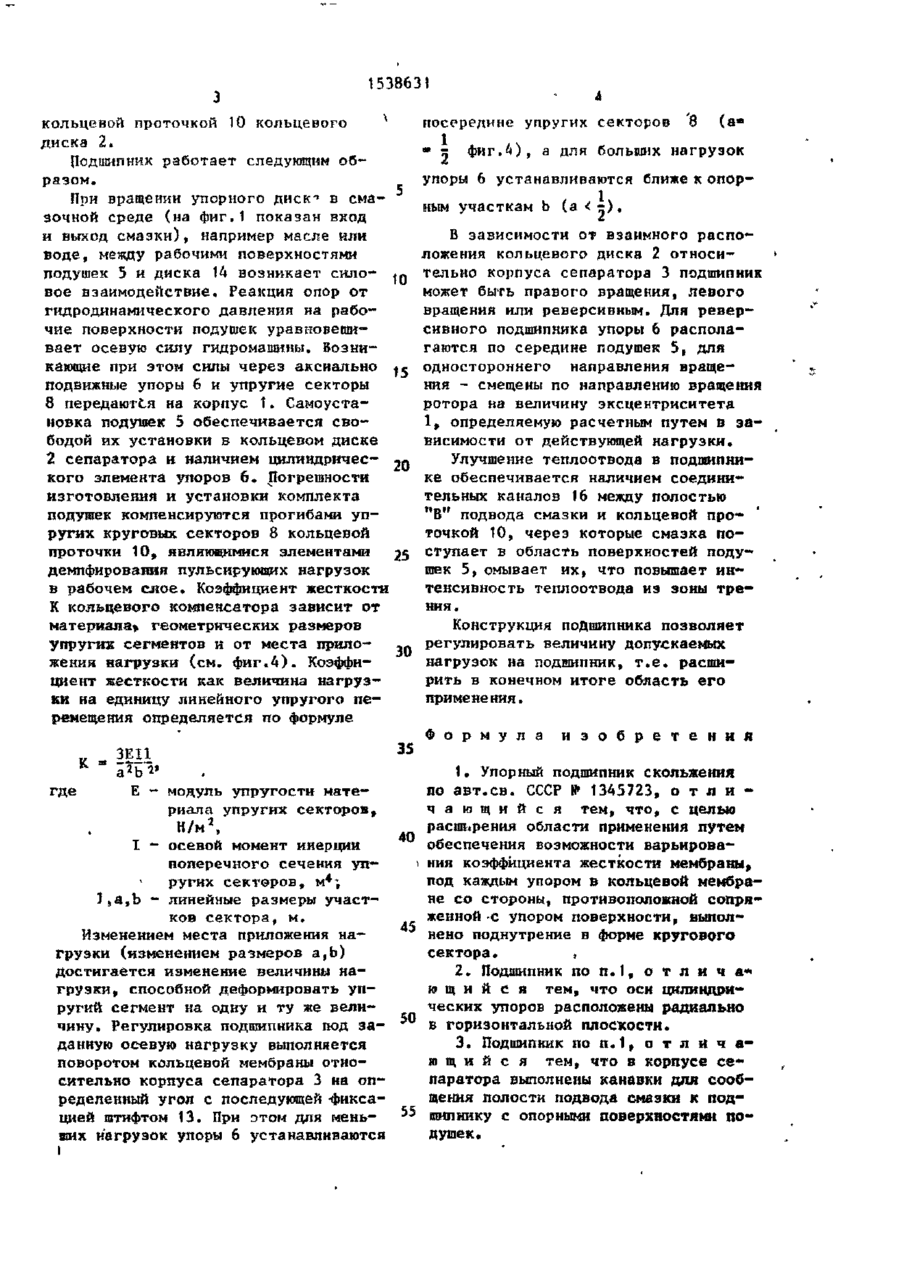

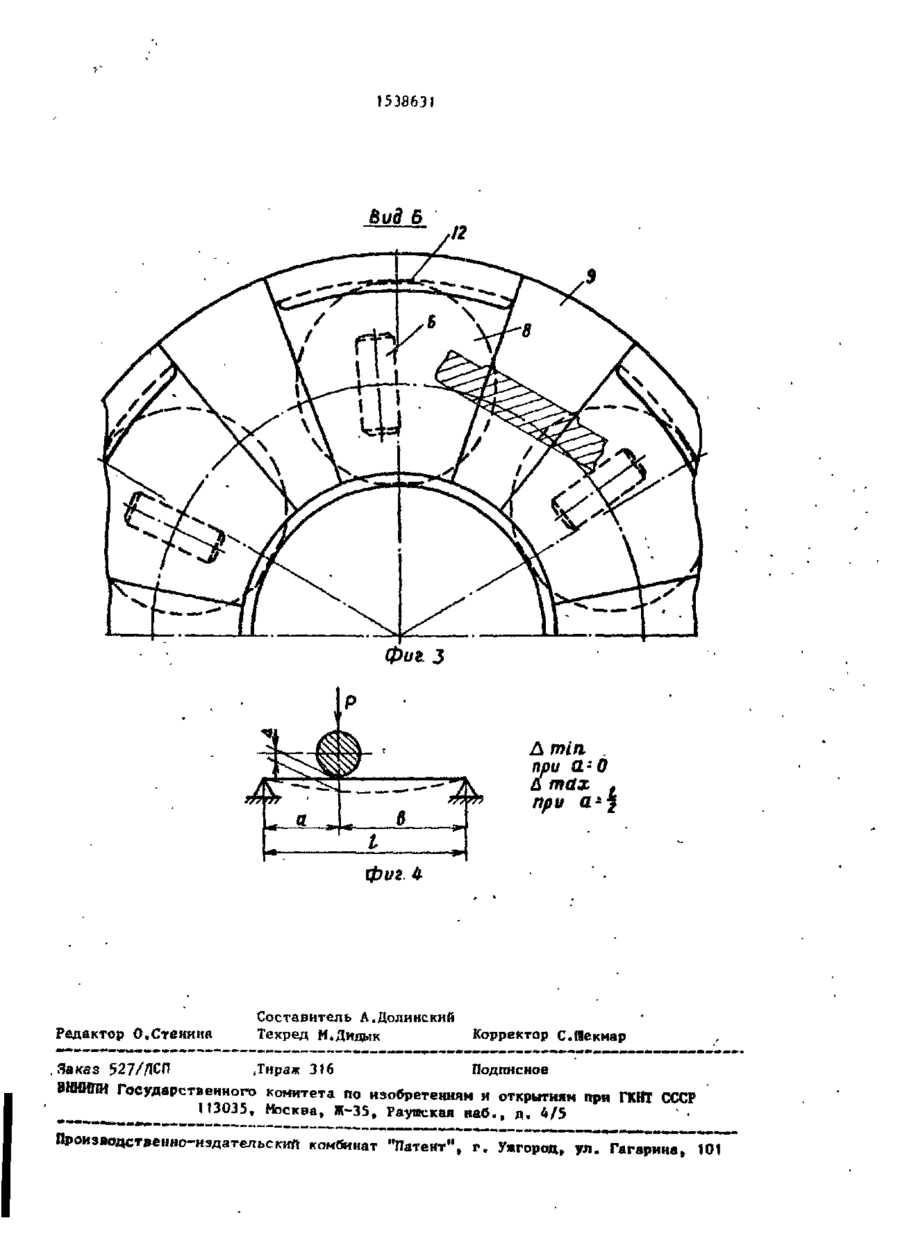

Изобретение относится к машиностроению, а именно к гидродинамическим подшипникам скольжения с самоустанавлнваютнмнся подушками. Цель изобретения - расширение области применения скольжения путем обеспечения возможности варьирования коэффициентом жесткости мембраны. Регулирование жесткости мембраны достигается выполнением на ее поверхности поднутрении в форме кругового сектора. Это позволяет регулировать величину допускаемых нагрузок и улучшить теплоотвод в подшипнике. 2 з„л. ф-лы, 4 ил. сиально подвижные упоры 6, расположенные в пазах 7, на упруїие круговые секторы 8, разделенные между собой опорными участками 9 и совместно с последними составляющие кольцевую мембрану. Для предохранения подушек 5 от выпадания и проворота в кольцевом диске I выполнена кольцелая проточка 10, а в подушках - ограничительный бурт 11 с лыс! амн 12, предохраняющими подушки 5 от проворота . Положение кольцевой мембраны относительно корпуса сепаратора 3 зафиксировано штифтом 13, одновременно предохраняющим корпус сепаратора 3 or проворота относительно корпуса 1. В подшипнике двустороннего действия перечисленные детали располагаются симметрично по обе стороны упорного диска 14, установленного на валу Т5--.-•-. 1538631 Вид б фиг З h min . при а-0 & max t при a-j фиг. Редактор О.Стенииа Составитель А.Долинский Техред М.Дидак Корректор С.Шекмар Заказ 527//1СП Днраж 316 Подписное В Ш Н Государственного комитета по изобретениям и открытиям при ГКНТ СССР Ю П _м ПЗО35, Москва, Ж-35, Раушская наб., д, it/5 Производственно-нэдательскиП комбинат "Патент", р . Ужгород, ул.
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport slide bearing
Автори англійськоюSkuba Ivan Stepanovych, Boiarko Mykola Mykytovych
Назва патенту російськоюУпорный подшипник скольжения
Автори російськоюСкуба Иван Степанович, Боярко Николай Никитович
МПК / Мітки
МПК: F16C 17/04
Мітки: упорний, підшипник, ковзання
