Об’ємний дозатор

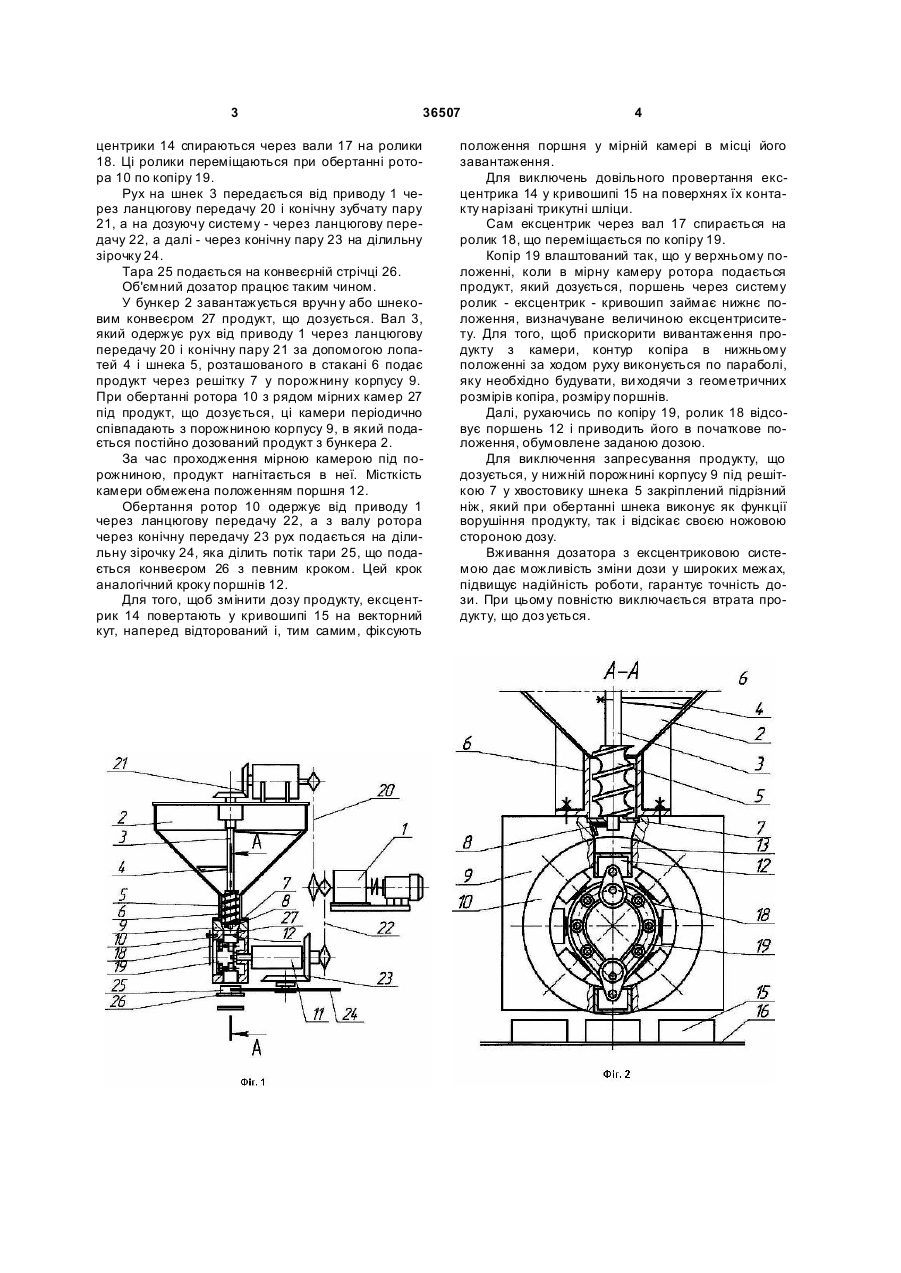

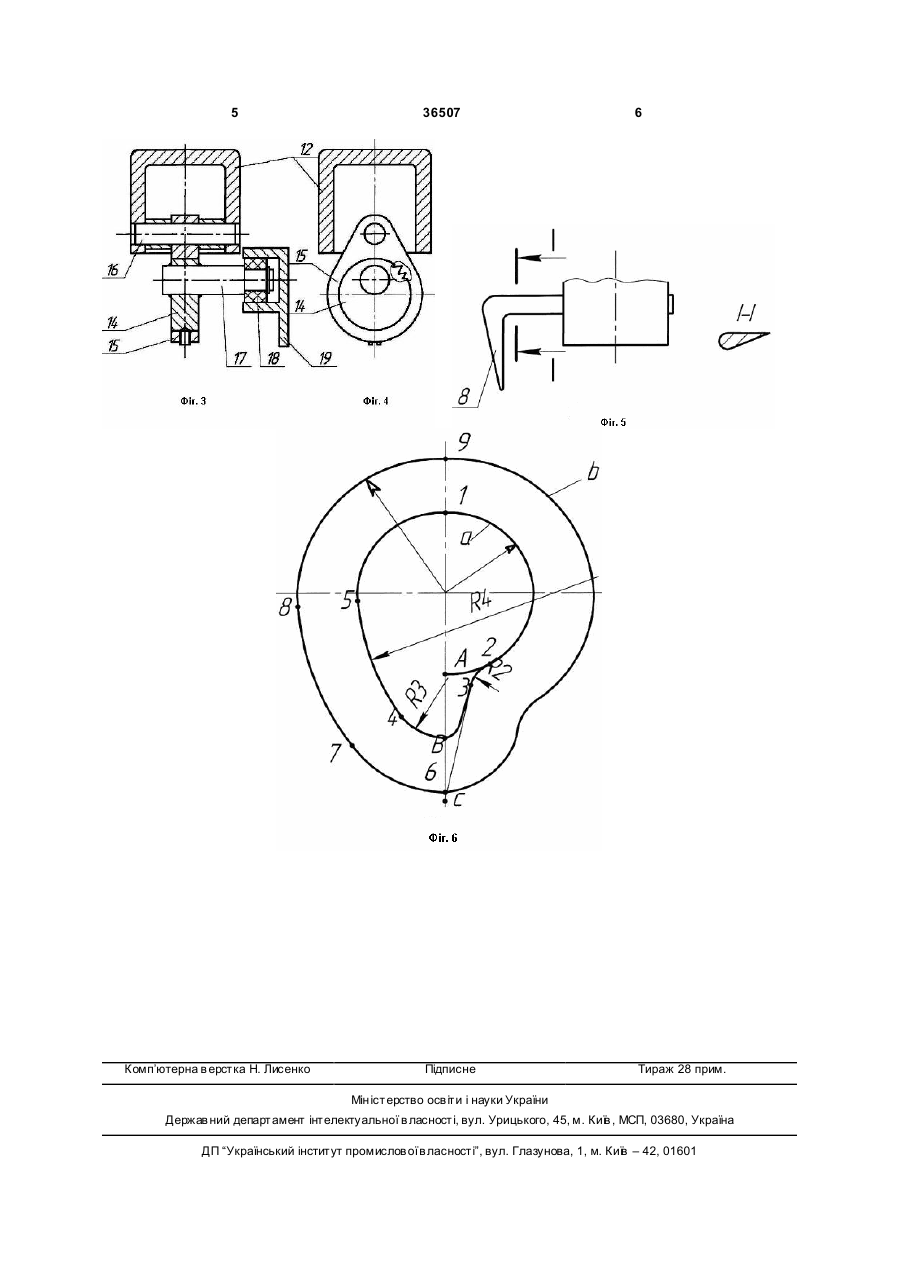

Об'ємний дозатор, що складається з приводу, завантажувального бункера з лопатевим шнеком, 3 36507 центрики 14 спираються через вали 17 на ролики 18. Ці ролики переміщаються при обертанні ротора 10 по копіру 19. Рух на шнек 3 передається від приводу 1 через ланцюгову передачу 20 і конічну зубчату пару 21, а на дозуючу систему - через ланцюгову передачу 22, а далі - через конічну пару 23 на ділильну зірочку 24. Тара 25 подається на конвеєрній стрічці 26. Об'ємний дозатор працює таким чином. У бункер 2 завантажується вручн у або шнековим конвеєром 27 продукт, що дозується. Вал 3, який одержує рух від приводу 1 через ланцюгову передачу 20 і конічну пару 21 за допомогою лопатей 4 і шнека 5, розташованого в стакані 6 подає продукт через решітку 7 у порожнину корпусу 9. При обертанні ротора 10 з рядом мірних камер 27 під продукт, що дозується, ці камери періодично співпадають з порожниною корпусу 9, в який подається постійно дозований продукт з бункера 2. За час проходження мірною камерою під порожниною, продукт нагнітається в неї. Місткість камери обмежена положенням поршня 12. Обертання ротор 10 одержує від приводу 1 через ланцюгову передачу 22, а з валу ротора через конічну передачу 23 рух подається на ділильну зірочку 24, яка ділить потік тари 25, що подається конвеєром 26 з певним кроком. Цей крок аналогічний кроку поршнів 12. Для того, щоб змінити дозу продукту, ексцентрик 14 повертають у кривошипі 15 на векторний кут, наперед відторований і, тим самим, фіксують 4 положення поршня у мірній камері в місці його завантаження. Для виключень довільного провертання ексцентрика 14 у кривошипі 15 на поверхнях їх контакту нарізані трикутні шліци. Сам ексцентрик через вал 17 спирається на ролик 18, що переміщається по копіру 19. Копір 19 влаштований так, що у верхньому положенні, коли в мірну камеру ротора подається продукт, який дозується, поршень через систему ролик - ексцентрик - кривошип займає нижнє положення, визначуване величиною ексцентриситету. Для того, щоб прискорити вивантаження продукту з камери, контур копіра в нижньому положенні за ходом руху виконується по параболі, яку необхідно будувати, ви ходячи з геометричних розмірів копіра, розміру поршнів. Далі, рухаючись по копіру 19, ролик 18 відсовує поршень 12 і приводить його в початкове положення, обумовлене заданою дозою. Для виключення запресування продукту, що дозується, у нижній порожнині корпусу 9 під решіткою 7 у хвостовику шнека 5 закріплений підрізний ніж, який при обертанні шнека виконує як функції ворушіння продукту, так і відсікає своєю ножовою стороною дозу. Вживання дозатора з ексцентриковою системою дає можливість зміни дози у широких межах, підвищує надійність роботи, гарантує точність дози. При цьому повністю виключається втрата продукту, що доз ується. 5 Комп’ютерна в ерстка Н. Лисенко 36507 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
