Пристрій поступально-зворотного руху та покрокового обертання голки

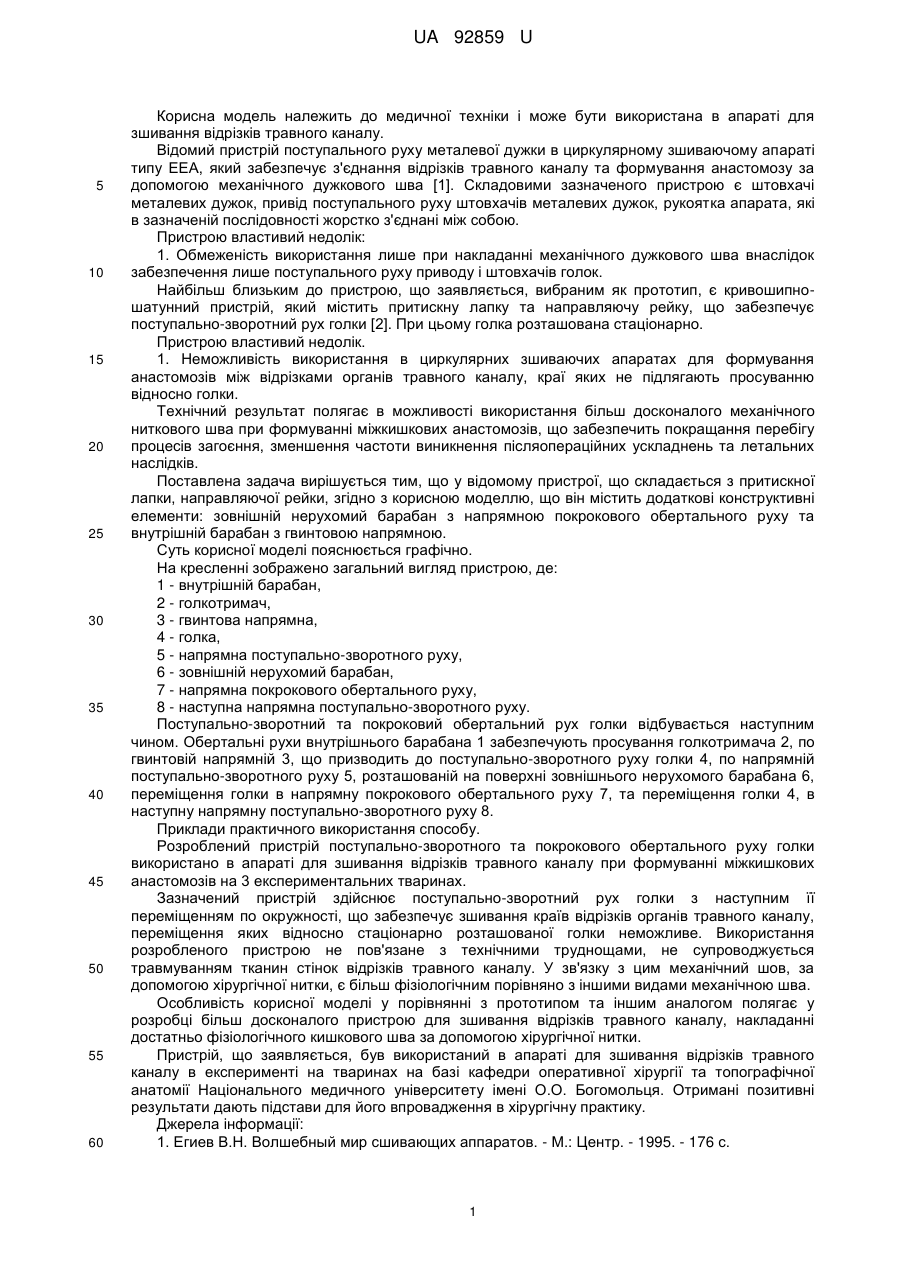

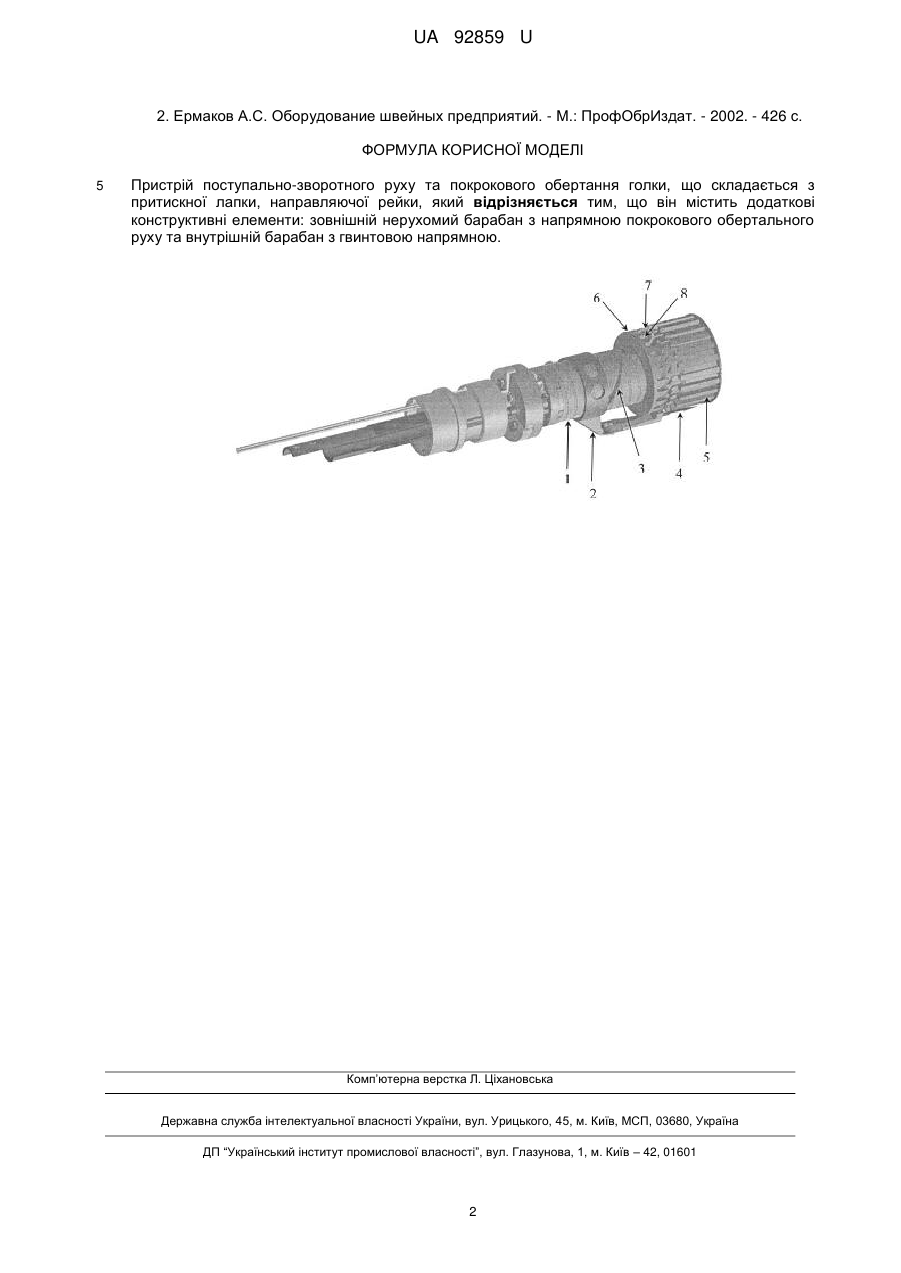

Реферат: Пристрій поступально-зворотного руху та покрокового обертання голки складається з притискної лапки, направляючої рейки. Додатково містить зовнішній нерухомий барабан з напрямною покрокового обертального руху та внутрішній барабан з гвинтовою напрямною. UA 92859 U (12) UA 92859 U UA 92859 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки і може бути використана в апараті для зшивання відрізків травного каналу. Відомий пристрій поступального руху металевої дужки в циркулярному зшиваючому апараті типу ЕЕА, який забезпечує з'єднання відрізків травного каналу та формування анастомозу за допомогою механічного дужкового шва [1]. Складовими зазначеного пристрою є штовхачі металевих дужок, привід поступального руху штовхачів металевих дужок, рукоятка апарата, які в зазначеній послідовності жорстко з'єднані між собою. Пристрою властивий недолік: 1. Обмеженість використання лише при накладанні механічного дужкового шва внаслідок забезпечення лише поступального руху приводу і штовхачів голок. Найбільш близьким до пристрою, що заявляється, вибраним як прототип, є кривошипношатунний пристрій, який містить притискну лапку та направляючу рейку, що забезпечує поступально-зворотний рух голки [2]. При цьому голка розташована стаціонарно. Пристрою властивий недолік. 1. Неможливість використання в циркулярних зшиваючих апаратах для формування анастомозів між відрізками органів травного каналу, краї яких не підлягають просуванню відносно голки. Технічний результат полягає в можливості використання більш досконалого механічного ниткового шва при формуванні міжкишкових анастомозів, що забезпечить покращання перебігу процесів загоєння, зменшення частоти виникнення післяопераційних ускладнень та летальних наслідків. Поставлена задача вирішується тим, що у відомому пристрої, що складається з притискної лапки, направляючої рейки, згідно з корисною моделлю, що він містить додаткові конструктивні елементи: зовнішній нерухомий барабан з напрямною покрокового обертального руху та внутрішній барабан з гвинтовою напрямною. Суть корисної моделі пояснюється графічно. На кресленні зображено загальний вигляд пристрою, де: 1 - внутрішній барабан, 2 - голкотримач, 3 - гвинтова напрямна, 4 - голка, 5 - напрямна поступально-зворотного руху, 6 - зовнішній нерухомий барабан, 7 - напрямна покрокового обертального руху, 8 - наступна напрямна поступально-зворотного руху. Поступально-зворотний та покроковий обертальний рух голки відбувається наступним чином. Обертальні рухи внутрішнього барабана 1 забезпечують просування голкотримача 2, по гвинтовій напрямній 3, що призводить до поступально-зворотного руху голки 4, по напрямній поступально-зворотного руху 5, розташованій на поверхні зовнішнього нерухомого барабана 6, переміщення голки в напрямну покрокового обертального руху 7, та переміщення голки 4, в наступну напрямну поступально-зворотного руху 8. Приклади практичного використання способу. Розроблений пристрій поступально-зворотного та покрокового обертального руху голки використано в апараті для зшивання відрізків травного каналу при формуванні міжкишкових анастомозів на 3 експериментальних тваринах. Зазначений пристрій здійснює поступально-зворотний рух голки з наступним її переміщенням по окружності, що забезпечує зшивання країв відрізків органів травного каналу, переміщення яких відносно стаціонарно розташованої голки неможливе. Використання розробленого пристрою не пов'язане з технічними труднощами, не супроводжується травмуванням тканин стінок відрізків травного каналу. У зв'язку з цим механічний шов, за допомогою хірургічної нитки, є більш фізіологічним порівняно з іншими видами механічною шва. Особливість корисної моделі у порівнянні з прототипом та іншим аналогом полягає у розробці більш досконалого пристрою для зшивання відрізків травного каналу, накладанні достатньо фізіологічного кишкового шва за допомогою хірургічної нитки. Пристрій, що заявляється, був використаний в апараті для зшивання відрізків травного каналу в експерименті на тваринах на базі кафедри оперативної хірургії та топографічної анатомії Національного медичного університету імені О.О. Богомольця. Отримані позитивні результати дають підстави для його впровадження в хірургічну практику. Джерела інформації: 1. Егиев В.Н. Волшебный мир сшивающих аппаратов. - М.: Центр. - 1995. - 176 с. 1 UA 92859 U 2. Ермаков А.С. Оборудование швейных предприятий. - М.: ПрофОбрИздат. - 2002. - 426 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій поступально-зворотного руху та покрокового обертання голки, що складається з притискної лапки, направляючої рейки, який відрізняється тим, що він містить додаткові конструктивні елементи: зовнішній нерухомий барабан з напрямною покрокового обертального руху та внутрішній барабан з гвинтовою напрямною. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
