Пристрій поступально-реверсивного переміщення вихідної ланки

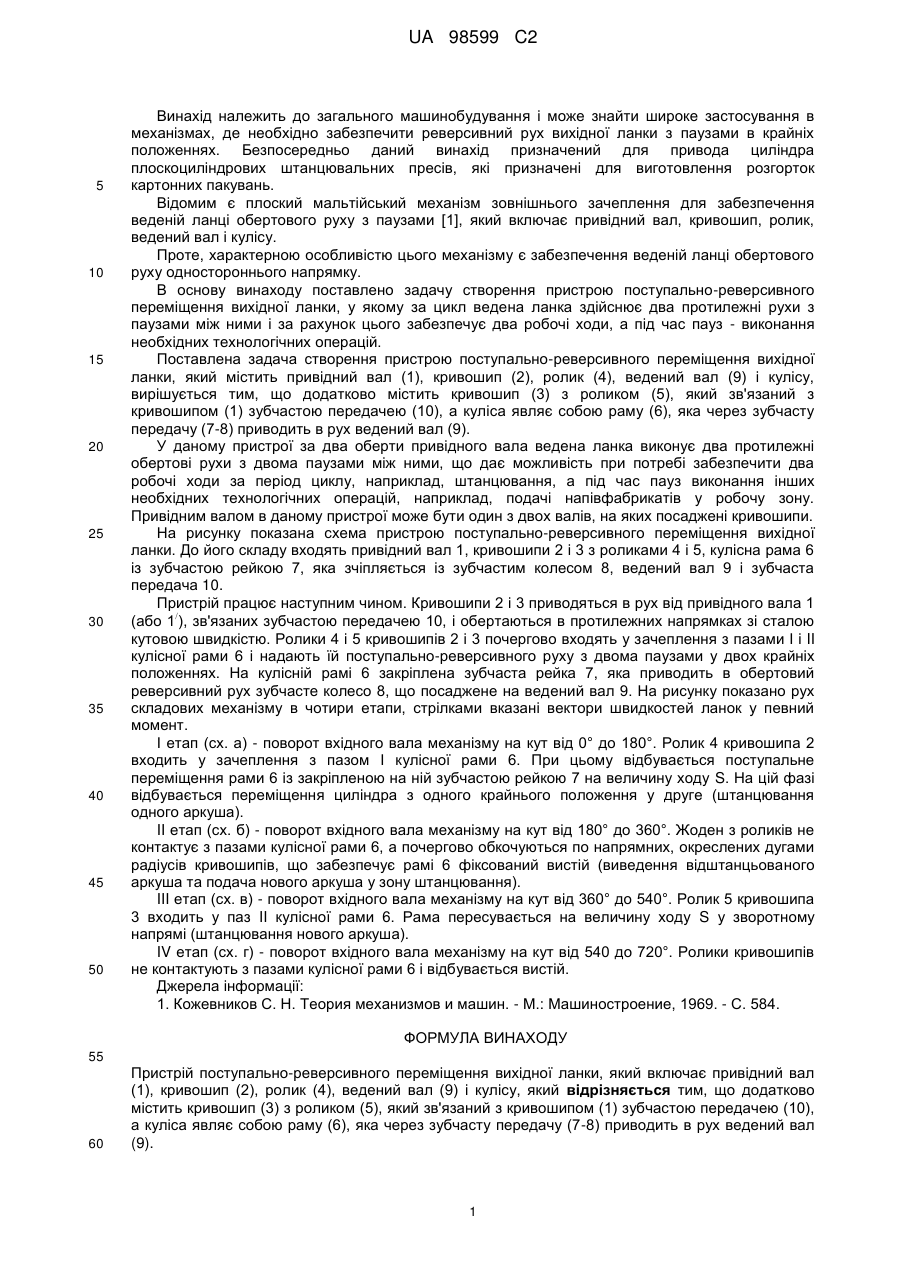

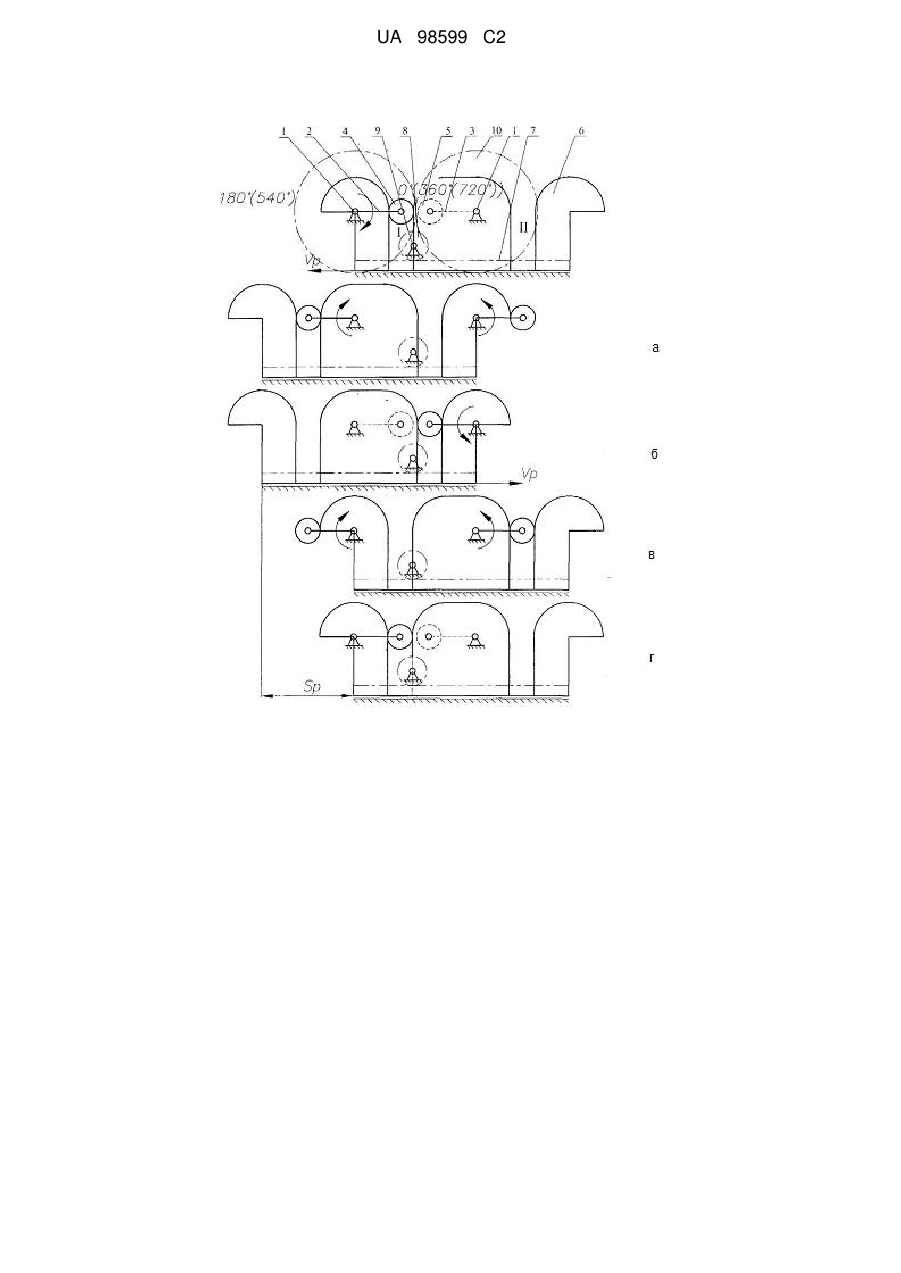

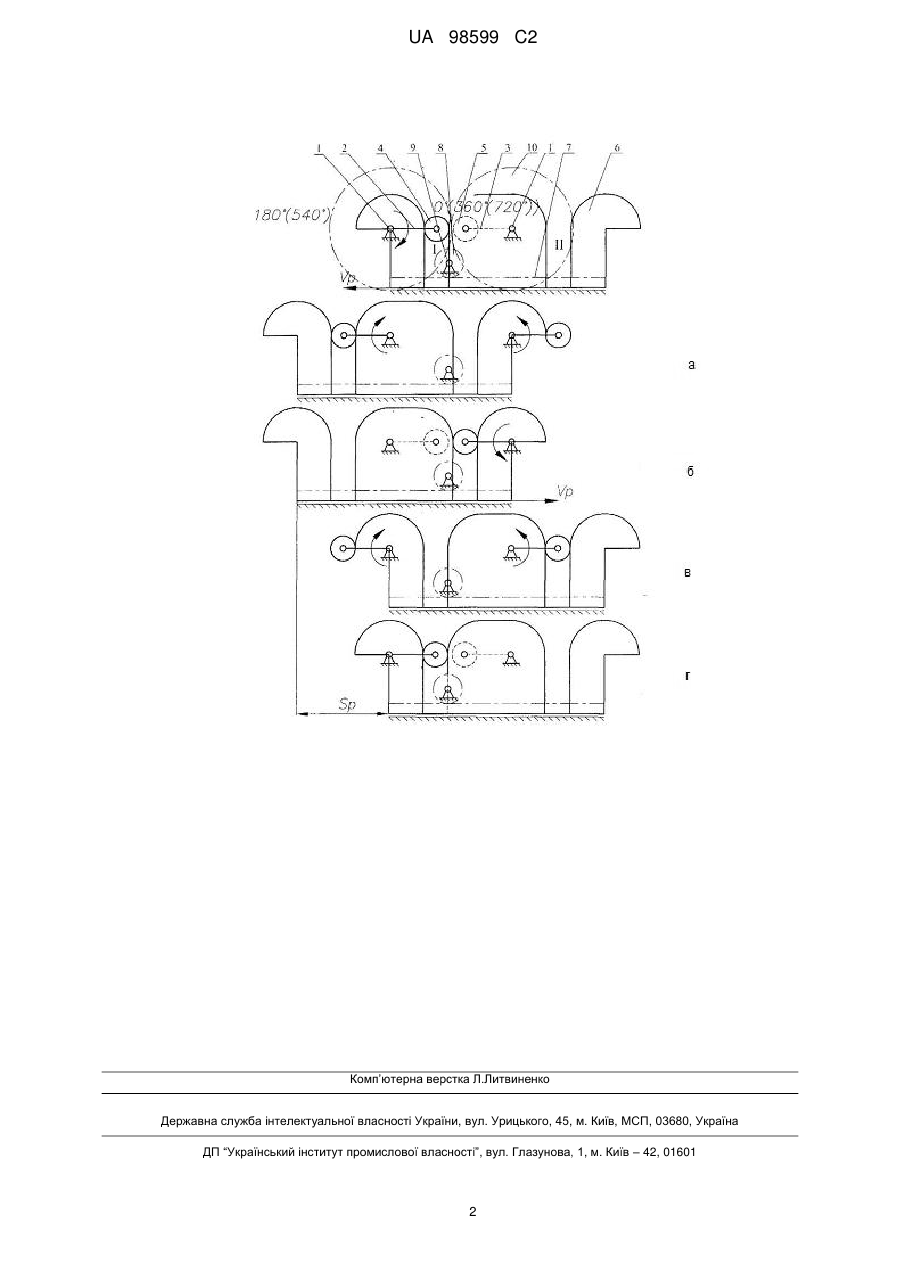

Реферат: Винахід належить до загального машинобудування і може знайти широке застосування в механізмах, де необхідно забезпечити реверсивний рух вихідної ланки з паузами в крайніх положеннях. Безпосередньо даний винахід призначений для привода циліндра плоскоциліндрових штанцювальних пресів, які призначені для виготовлення розгорток картонних паковань. Пристрій поступально-реверсивного переміщення вихідної ланки включає привідний вал, кривошип, ролик, ведений вал, кулісу. Куліса являє собою раму, яка через зубчасту передачу приводить в рух ведений вал. Пристрій додатково містить кривошип з роликом, який зв'язаний з кривошипом зубчастою передачею. UA 98599 C2 (12) UA 98599 C2 UA 98599 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до загального машинобудування і може знайти широке застосування в механізмах, де необхідно забезпечити реверсивний рух вихідної ланки з паузами в крайніх положеннях. Безпосередньо даний винахід призначений для привода циліндра плоскоциліндрових штанцювальних пресів, які призначені для виготовлення розгорток картонних пакувань. Відомим є плоский мальтійський механізм зовнішнього зачеплення для забезпечення веденій ланці обертового руху з паузами [1], який включає привідний вал, кривошип, ролик, ведений вал і кулісу. Проте, характерною особливістю цього механізму є забезпечення веденій ланці обертового руху одностороннього напрямку. В основу винаходу поставлено задачу створення пристрою поступально-реверсивного переміщення вихідної ланки, у якому за цикл ведена ланка здійснює два протилежні рухи з паузами між ними і за рахунок цього забезпечує два робочі ходи, а під час пауз - виконання необхідних технологічних операцій. Поставлена задача створення пристрою поступально-реверсивного переміщення вихідної ланки, який містить привідний вал (1), кривошип (2), ролик (4), ведений вал (9) і кулісу, вирішується тим, що додатково містить кривошип (3) з роликом (5), який зв'язаний з кривошипом (1) зубчастою передачею (10), а куліса являє собою раму (6), яка через зубчасту передачу (7-8) приводить в рух ведений вал (9). У даному пристрої за два оберти привідного вала ведена ланка виконує два протилежні обертові рухи з двома паузами між ними, що дає можливість при потребі забезпечити два робочі ходи за період циклу, наприклад, штанцювання, а під час пауз виконання інших необхідних технологічних операцій, наприклад, подачі напівфабрикатів у робочу зону. Привідним валом в даному пристрої може бути один з двох валів, на яких посаджені кривошипи. На рисунку показана схема пристрою поступально-реверсивного переміщення вихідної ланки. До його складу входять привідний вал 1, кривошипи 2 і 3 з роликами 4 і 5, кулісна рама 6 із зубчастою рейкою 7, яка зчіпляється із зубчастим колесом 8, ведений вал 9 і зубчаста передача 10. Пристрій працює наступним чином. Кривошипи 2 і 3 приводяться в рух від привідного вала 1 (або 1), зв'язаних зубчастою передачею 10, і обертаються в протилежних напрямках зі сталою кутовою швидкістю. Ролики 4 і 5 кривошипів 2 і 3 почергово входять у зачеплення з пазами І і II кулісної рами 6 і надають їй поступально-реверсивного руху з двома паузами у двох крайніх положеннях. На кулісній рамі 6 закріплена зубчаста рейка 7, яка приводить в обертовий реверсивний рух зубчасте колесо 8, що посаджене на ведений вал 9. На рисунку показано рух складових механізму в чотири етапи, стрілками вказані вектори швидкостей ланок у певний момент. I етап (сх. а) - поворот вхідного вала механізму на кут від 0° до 180°. Ролик 4 кривошипа 2 входить у зачеплення з пазом І кулісної рами 6. При цьому відбувається поступальне переміщення рами 6 із закріпленою на ній зубчастою рейкою 7 на величину ходу S. На цій фазі відбувається переміщення циліндра з одного крайнього положення у друге (штанцювання одного аркуша). II етап (сх. б) - поворот вхідного вала механізму на кут від 180° до 360°. Жоден з роликів не контактує з пазами кулісної рами 6, а почергово обкочуються по напрямних, окреслених дугами радіусів кривошипів, що забезпечує рамі 6 фіксований вистій (виведення відштанцьованого аркуша та подача нового аркуша у зону штанцювання). III етап (сх. в) - поворот вхідного вала механізму на кут від 360° до 540°. Ролик 5 кривошипа 3 входить у паз II кулісної рами 6. Рама пересувається на величину ходу S у зворотному напрямі (штанцювання нового аркуша). IV етап (сх. г) - поворот вхідного вала механізму на кут від 540 до 720°. Ролики кривошипів не контактують з пазами кулісної рами 6 і відбувається вистій. Джерела інформації: 1. Кожевников С. Н. Теория механизмов и машин. - М.: Машиностроение, 1969. - С. 584. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій поступально-реверсивного переміщення вихідної ланки, який включає привідний вал (1), кривошип (2), ролик (4), ведений вал (9) і кулісу, який відрізняється тим, що додатково містить кривошип (3) з роликом (5), який зв'язаний з кривошипом (1) зубчастою передачею (10), а куліса являє собою раму (6), яка через зубчасту передачу (7-8) приводить в рух ведений вал (9). 1 UA 98599 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
