Спосіб нарізання зубчастих рейок

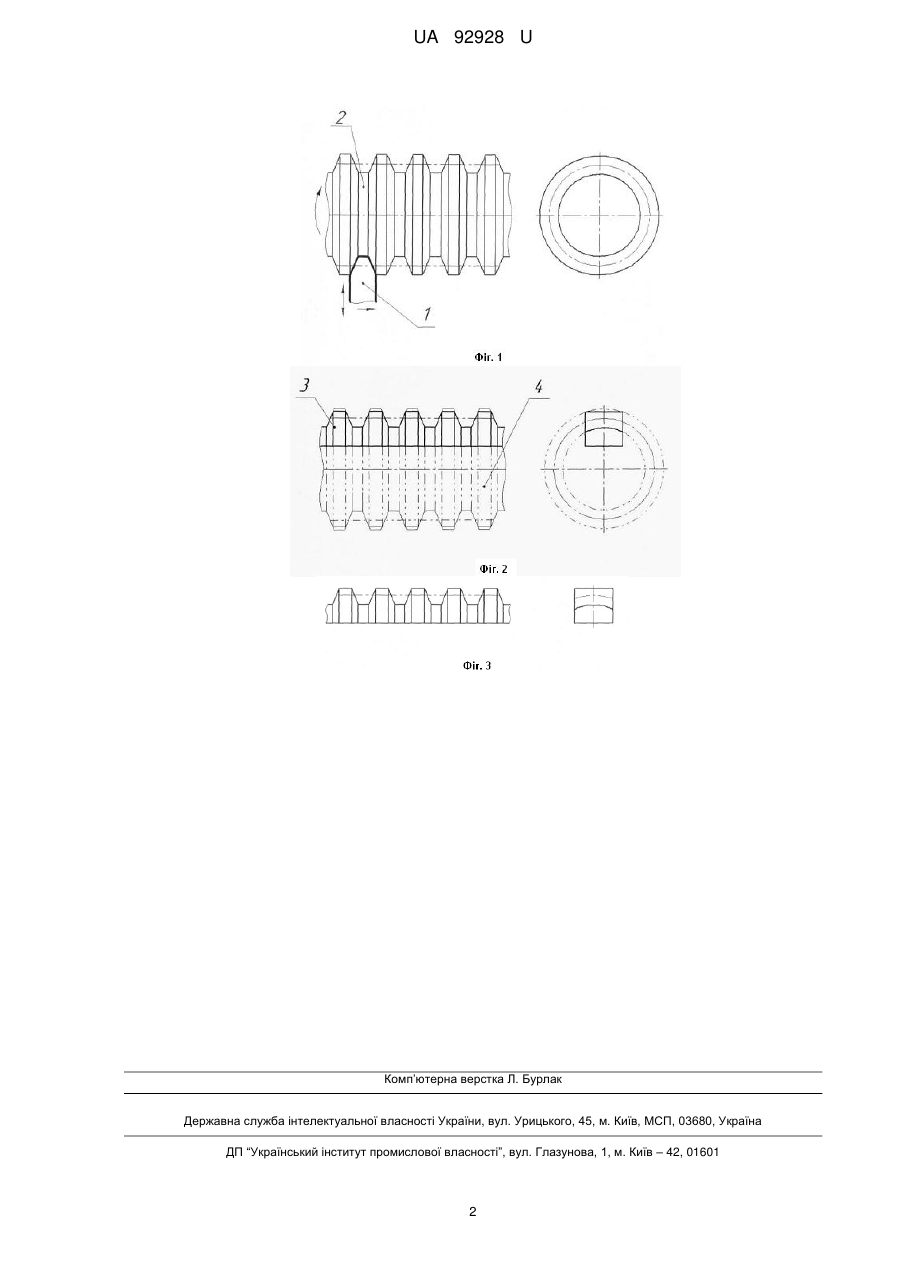

Реферат: де різець переміщують UA 92928 U Спосіб нарізання зубчастих рейок профілюючим різцем, перпендикулярно осі циліндричної заготовки, що обертається. UA 92928 U UA 92928 U 5 10 15 20 25 30 Корисна модель має відношення до металообробки. Відомо спосіб виготовлення зубчастих рейок, виконується на спеціальних зубодовбальних станках шляхом обробки базових та протилежних поверхонь, зубообробки, фрезування торців, свердлення отворів під штифти та болти, обробка фасок на зубцях; (Виробництво зубчатих коліс: Довідник / С.Н. Калашников та ін.; - М.: Машинобудування, 1990. - С. 152-154). Недоліком відомого способу є те, що для його виконання потрібне спеціальне обладнання і неможливо забезпечити точне ділення на крок зуба, при нарізанні рейок великої довжини. Відомо спосіб нарізання зубчастих виробів профілюючими різцями, розташованими по колу різцевої головки, якій придають обертання навколо власної осі (авт. св. СРСР № 601093, МПК: B23F 9/04, опубл. у Бюл. № 13 05.04.78) За технічною суттю й результатом, що досягається, відоме технічне рішення є найбільш близьким до того, що заявляється. Недоліком відомого способу є те, що неможливо нарізати зубчасту рейку з прямолінійною формою зуба, а також, неможливо забезпечити точне ділення на крок зуба, при нарізанні рейок великої довжини. В основу корисної моделі поставлено задачу створити спосіб нарізання зубчастих рейок з прямолінійною формою зуба профілюючими різцями, без застосування спеціального обладнання, який забезпечує точне ділення на крок зуба, при нарізанні рейок великої довжини. Поставлена задача вирішується в способі нарізання зубчастих рейок профілюючими різцями, які переміщуються перпендикулярно осі циліндричної заготовки, що обертається, ділення на крок зуба забезпечується переміщенням різця вздовж осі заготовки, точність якого забезпечується системою числового програмного керування, а остаточна обробка рейки відбувається шляхом механічного зрізання частини заготовки, що не є частиною зубчастої рейки. Описаний спосіб забезпечує те, що при нарізанні зубчатих рейок з прямолінійною формою зуба профілюючими різцями застосовується універсальний токарний верстат, а система числового програмного керування забезпечує точне ділення на крок зуба. На Фіг. 1 представлена заготовка в процесі нарізання зубів, Фіг. 2 - в процесі остаточної обробки, Фіг. 3 - зубчаста рейка після остаточної обробки. Спосіб нарізання зубчастих рейок здійснюється таким чином: Профілюючий різець 1, який переміщується перпендикулярно осі циліндричної заготовки 2, що обертається, виконує нарізання зуба майбутньої рейки. Після цього відбувається ділення на крок зуба, шляхом зміщення різця вздовж осі заготовки. Остаточна обробка зубчастої рейки 3 відбувається шляхом механічного зрізання частини заготовки, що не є частиною зубчастої рейки 4. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Спосіб нарізання зубчастих рейок профілюючим різцем, який відрізняється тим, що різець переміщують перпендикулярно осі циліндричної заготовки, що обертається. 2. Спосіб за п. 1, який відрізняється тим, що ділення на крок зуба забезпечується переміщенням різця вздовж осі заготовки. 3. Спосіб за п. 2, який відрізняється тим, що точність ділення на крок зуба забезпечується системою числового програмного керування. 4. Спосіб за п. 1, який відрізняється тим, що остаточна обробка рейки відбувається шляхом механічного зрізання частини заготовки, що не є частиною зубчастої рейки. 1 UA 92928 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
