Багатофункціональне плівкове покриття на склі

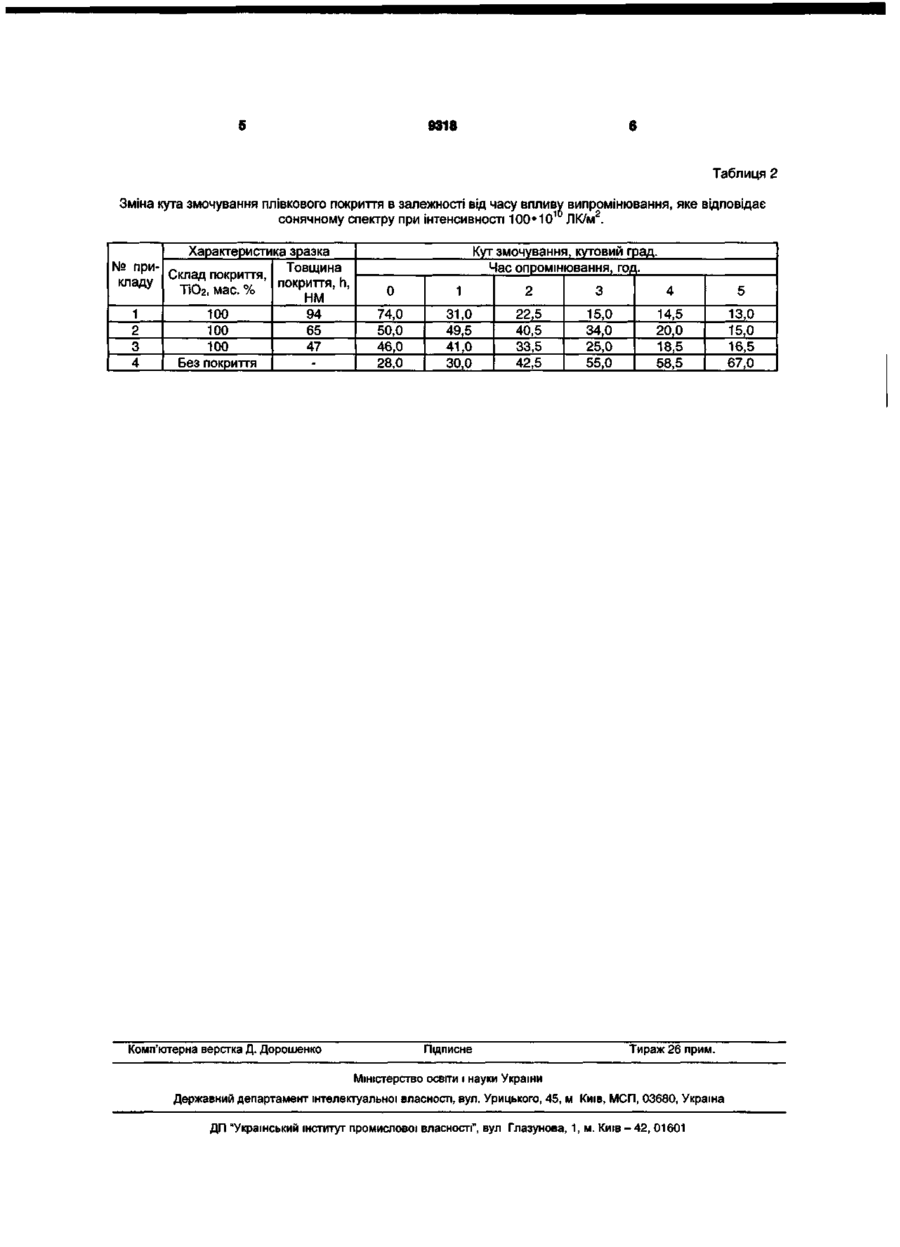

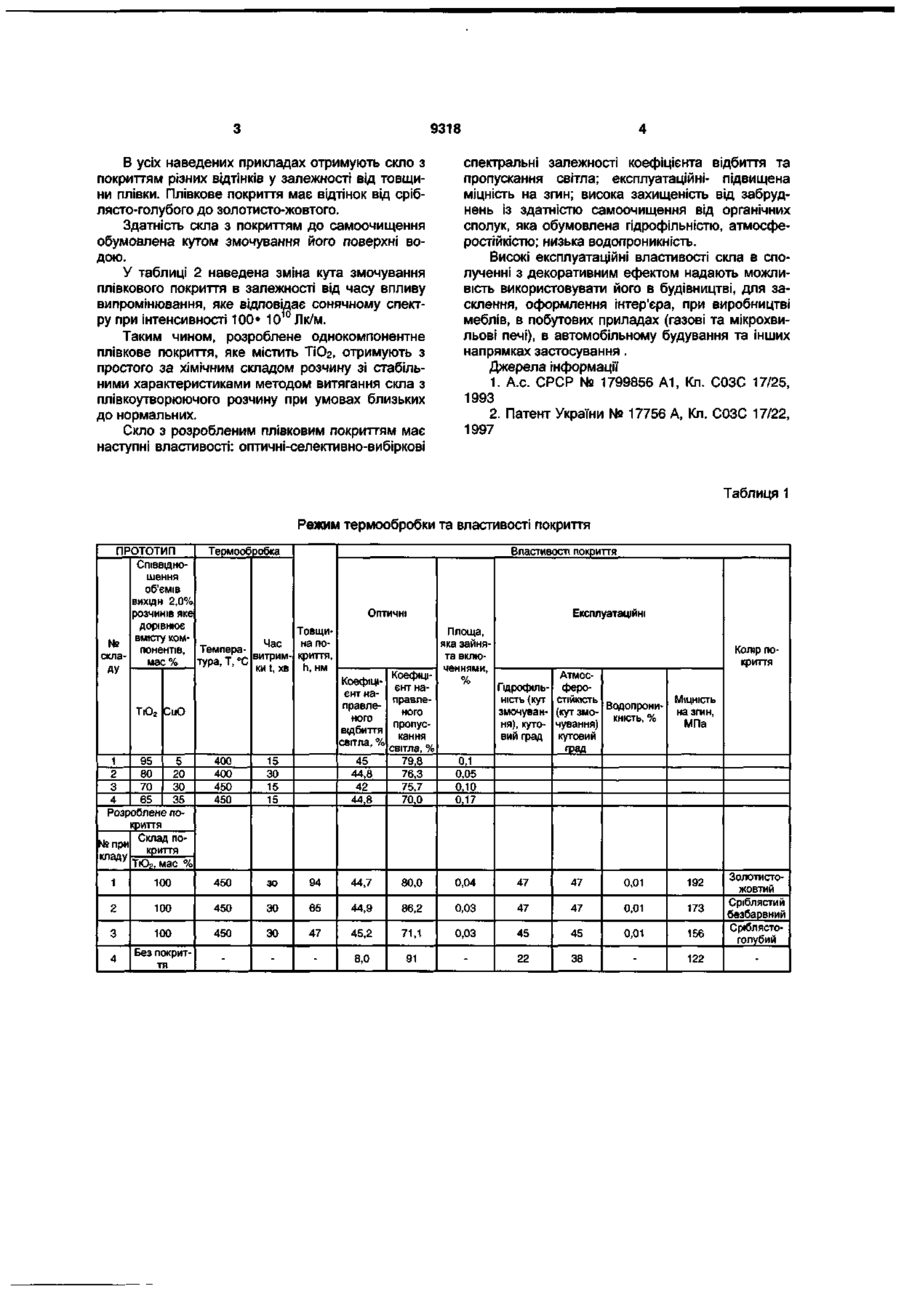

Багатофункціональне плівкове покриття на склі, що містить ТЮ2, яке відрізняється тим, що вміст ТІО2 становить 100 мас. %. тя, ніж від присутності названих оксидів. В основу даної корисної моделі поставлена задача отримання багатофункціонального плівкового покриття на склі, яке б було однокомпонентним, забезпечувало б при цьому необхідні оптичні та експлуатаційні властивості скла з покриттям. Поставлена задача вирішується тим, що багатофункціональне покриття на склі містить в своєму складі ТіО2 - 100 мас. % та є однокомпонентним. Таке покриття більш стабільне до утворення кристалізаційних включень. Технічний результат від корисної моделі полягає в тому, що розроблений однокомпонентний склад плівкового покриття забезпечує отримання скла з багатофункціональним покриттям, яке має необхідні оптичні, експлуатаційні властивості, завдяки можливості регулювання оптичних властивостей скла шляхом зміни товщини нанесеного плівкового покриття. Корисна модель ілюструється наступними прикладами. Попередньо готують розчин тетраетоксититану або тетрабутоксититану, який містить 1,0-5,0 ТіО2. Розраховану кількість тетраетоксититану або тетрабутоксититану змішують з хлоридною кислотою та етиловим спиртом. На скло наносять покриття методом занурення в описаний розчин, сушать при кімнатній температурі 1 годину та піддають термообробці при температурі 450 °С протягом ЗО хв. Товщина нанесеного покриття регулюється швидкістю витягання скла з розчину. У таблиці 1 наведено режим термообробки та властивості отриманого покриття. 00 со О) 9318 В усіх наведених прикладах отримують скло з покриттям різних відтінків у залежності від товщини плівки. Плівкове покриття має відтінок від сріблясто-голубого до золотисто-жовтого. Здатність скла з покриттям до самоочищення обумовлена кутом змочування його поверхні водою. У таблиці 2 наведена зміна кута змочування плівкового покриття в залежності від часу впливу випромінювання, яке відповідає сонячному спектру при інтенсивності 100» 10 Лк/м. Таким чином, розроблене однокомпонентне плівкове покриття, яке містить ТіОг, отримують з простого за хімічним складом розчину зі стабільними характеристиками методом витягання скла з плівкоутворюючого розчину при умовах близьких до нормальних. Скло з розробленим плівковим покриттям має наступні властивості: оптичні-селективно-вибіркові спектральні залежності коефіцієнта відбиття та пропускання світла; експлуатаційні- підвищена міцність на згин; висока захищеність від забруднень із здатністю самоочищення від органічних сполук, яка обумовлена гідрофільністю, атмосферостійкістю; низька водопроникність. Високі експлуатаційні властивості скла в сполученні з декоративним ефектом надають можливість використовувати його в будівництві, для засклення, оформлення інтер'єра, при виробництві меблів, в побутових приладах (газові та мікрохвильові печі), в автомобільному будування та інших напрямках застосування . Джерела інформації 1. А.с. СРСР № 1799856 А1, Кл. СОЗС 17/25, 1993 2. Патент України № 17756 А, Кл. СОЗС 17/22, 1997 Таблиця 1 Режим термообробки та властивості покриття ПРОТОТИП Термообробка Співвідношення об'ємів вихідн 2,0% розчинів яке дорівнює Товщивмісту комна по№ Час понентів, Темперавитрим- криття, скламас % тура, Т, °С ки t, хв h, нм ДУ тю 2 CuO 1 95 5 2 80 20 3 70 ЗО 4 65 35 Розроблене покриття Склад по№ при криття кладу ТЮ2, мас % 400 400 450 450 15 ЗО 15 15 Властивості покриття Оптичні Експлуатаційні Площа, яка зайнята включеннями, Коефіці% Коефіцієнт наєнт направлеправленого ного пропусвідбиття кання світла, % світла, % 45 0,1 79,8 76,3 44,8 0,05 75,7 42 0,10 0,17 44,8 70,0 Колір покриття АтмосГідрофіль- фероність (кут СТІЙКІСТЬ Водопронизмочуван- (кут змокність, % ня), куто- чування) вий град кутовий град МІЦНІСТЬ на згин, МПа 1 100 450 зо 94 44,7 80,0 0,04 47 47 0,01 192 2 100 450 ЗО 65 44,9 86,2 0,03 47 47 0,01 173 3 100 450 ЗО 47 45,2 71,1 0,03 45 45 0,01 156 4 Без покриття 8,0 91 22 38 122 Золотистожовтий Сріблястий безбарвний Сріблястоголубий 9318 Таблиця 2 Зміна кута змочування плівкового покриття в залежності від часу впливу випромінювання, яке відповідає сонячному спектру при інтенсивності 100*10 ЛК/м2. Характеристика зразка № приТовщина Склад покриття, кладу покриття, h, ТіО2, мас. % НМ 94 1 100 2 100 65 47 3 100 Без покриття 4 Комп'ютерна верстка Д. Дорошенко Кут змочування, кутовий град. Час опромінювання, год. 0 1 2 3 4 5 74,0 50,0 46,0 28,0 31,0 49,5 41,0 30,0 22,5 40,5 33,5 42,5 15,0 34,0 25,0 55,0 14,5 20,0 18,5 58,5 13,0 15,0 16,5 67,0 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
